(完整版)蒸压加气混凝土砌块作业指导书VIP免费

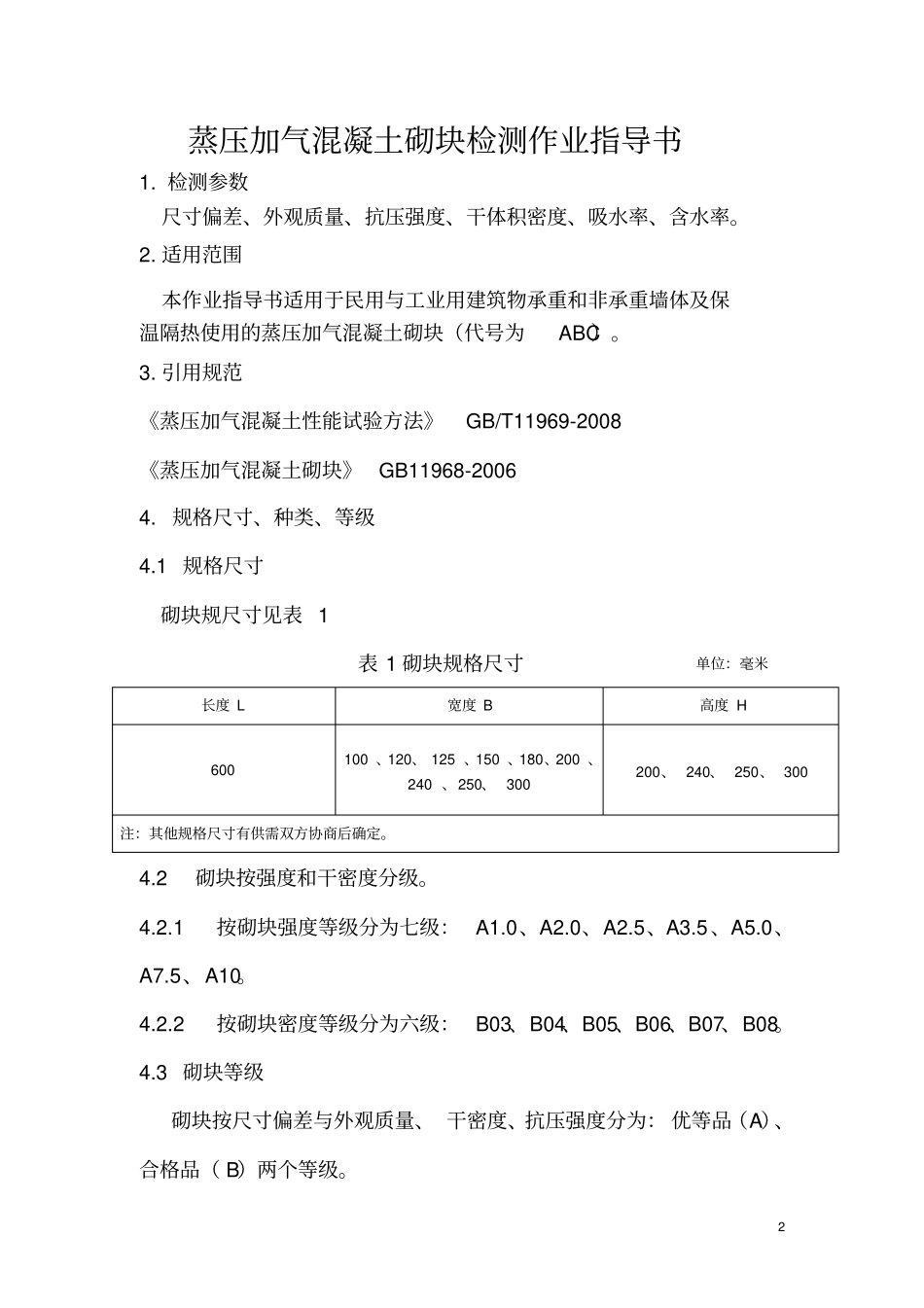

XSS-ZD发放编号：受控状态：作业指导书（蒸压加气混凝土砌块检测）编制：审核：批准：徐州市正源水利建筑工程检测中心1目录1、检测参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13、引用标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14、规格尺寸、种类、等级⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25.技术指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36、尺寸、外观质量检测⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯57、试件制备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯68、干体积密度和含水率试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯99.吸水率试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1010.抗压强度试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1111.判定规则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯122蒸压加气混凝土砌块检测作业指导书1.检测参数尺寸偏差、外观质量、抗压强度、干体积密度、吸水率、含水率。2.适用范围本作业指导书适用于民用与工业用建筑物承重和非承重墙体及保温隔热使用的蒸压加气混凝土砌块（代号为ABC）。3.引用规范《蒸压加气混凝土性能试验方法》GB/T11969-2008《蒸压加气混凝土砌块》GB11968-20064.规格尺寸、种类、等级4.1规格尺寸砌块规尺寸见表1表1砌块规格尺寸单位：毫米长度L宽度B高度H600100、120、125、150、180、200、240、250、300200、240、250、300注：其他规格尺寸有供需双方协商后确定。4.2砌块按强度和干密度分级。4.2.1按砌块强度等级分为七级：A1.0、A2.0、A2.5、A3.5、A5.0、A7.5、A10。4.2.2按砌块密度等级分为六级：B03、B04、B05、B06、B07、B08。4.3砌块等级砌块按尺寸偏差与外观质量、干密度、抗压强度分为：优等品（A）、合格品（B）两个等级。35.技术指标5.1尺寸偏差和外观质量尺寸偏差和外观质量应符合表2规定表2尺寸偏差和外观质量项目指标优等品（A）合格品(B)尺寸允许偏差（mm）长度L±3±4宽度B±1±2高度H±1±2掉角缺棱最小尺寸不得大于/mm03最大尺寸不得大于/mm070大于以上尺寸的缺棱掉角个数，不多于/个02裂纹长度贯穿一棱二面的裂纹长度不得大于裂纹所在面的裂纹方向尺寸总和的01/3任一面上的裂纹长度不得大于裂纹方向尺寸的01/2大于以上尺寸的裂纹条数，不多于/条030爆裂、粘膜和损坏深度不得大于/mm1030平面弯曲不允许表层疏松、层裂不允许表面油污不允许5.2强度、级别5.2.1砌块立方体强度等级砌块立方体强度应符合表3的指标4表3砌块立方体抗压强度等级单位:兆帕强度级别抗压强度平均值不小于单块最小值不小于A1.01.00.8A2.02.01.6A2.52.52.0A3.53.52.8A5.05.04.0A7.57.56.0A10.010.08.05.2.2砌块的强度级别砌块的强度级别应符合表4的指标表4砌块的强度级别干密度级别B03B04B05B06B07B08强度级别优等品（A）A1.0A2.0A3.5A5.0A7.5A10.0合格品（B）A2.5A3.5A5.0A7.55.3干密度级别干密度应符合表5的指标表5砌块的干密度位:千克每立方米干密度级别B03B04B05B06B07B08干密度优等品（A）≤300400500600700800合格品（B）≤3254255256257258255.5检测数量表7检测数量5序号检测项目数量（块）1尺寸偏差和外观质量802强度33密度33含水率33吸水率36.尺寸、外观测量6.1量具钢直尺、钢卷尺、深度游标卡尺，最小刻度为1mm。6.2尺寸测量：长度、高度、宽度分别在两个对应面的端部测量，各量两个尺寸(见图1），测量值大于规格尺寸的取最大值，测量值小于规格尺寸的取最小值。6.3缺棱掉角：缺棱或掉角个数，目测；测量砌块破坏部分对砌块长、宽、高三个方向的投影面积尺寸(见图2）。6.4裂纹：裂纹条数，目测；长度以所在面最大的投影尺寸为准(如图3），若裂纹从一个面延伸到其另一面，则以两个面上的投影尺寸之和为准。6.5平面弯曲：测量弯曲面的最大缝隙尺寸(见图4）。66.6爆裂、粘膜和损坏深度：将钢直尺平放在砌块表面，用深度游标卡尺垂直于钢直尺，测量其最大深度。76.7砌块表面油污、表面疏松、层裂：目测。7.试件制备GB/T11969-200...
