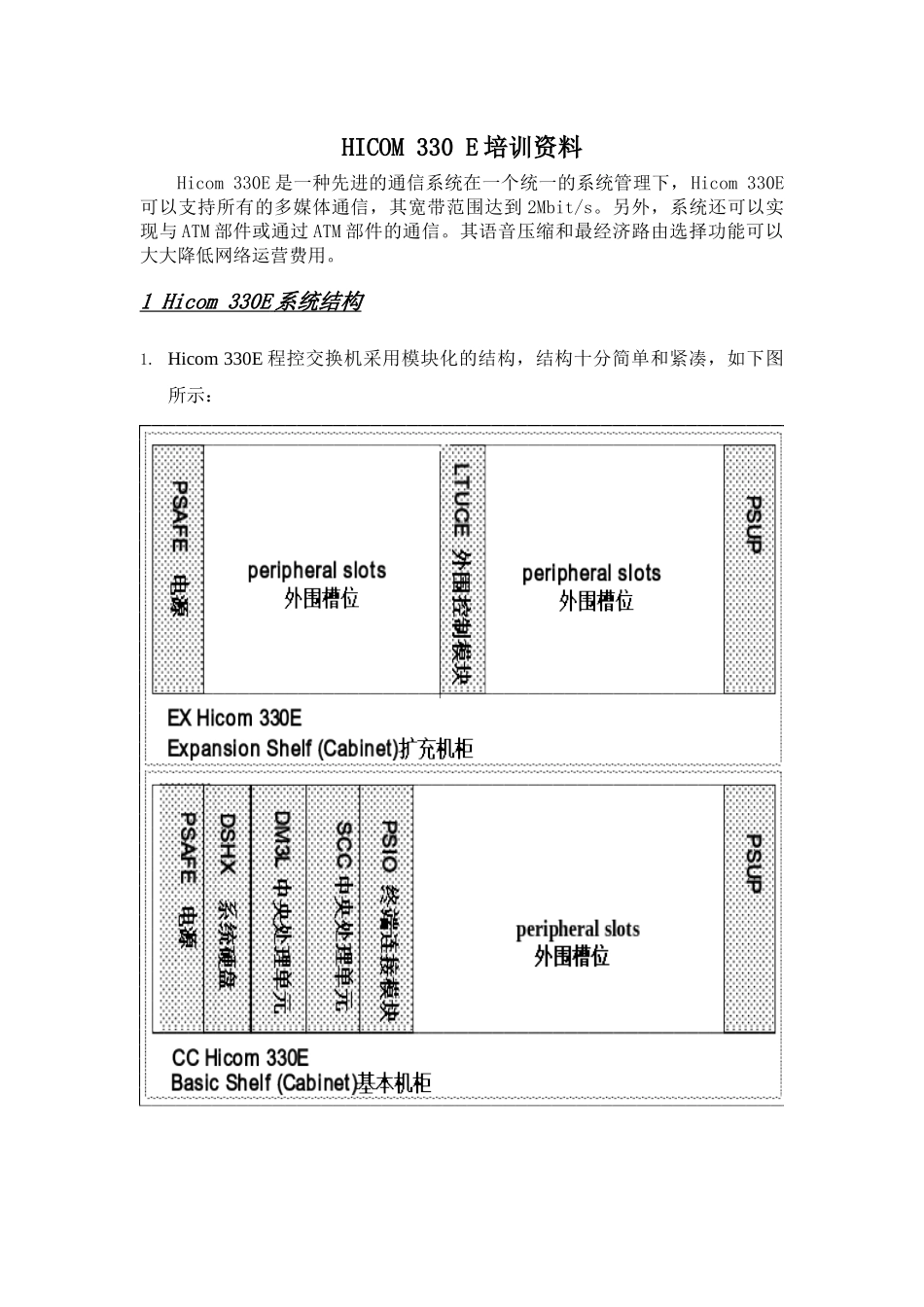

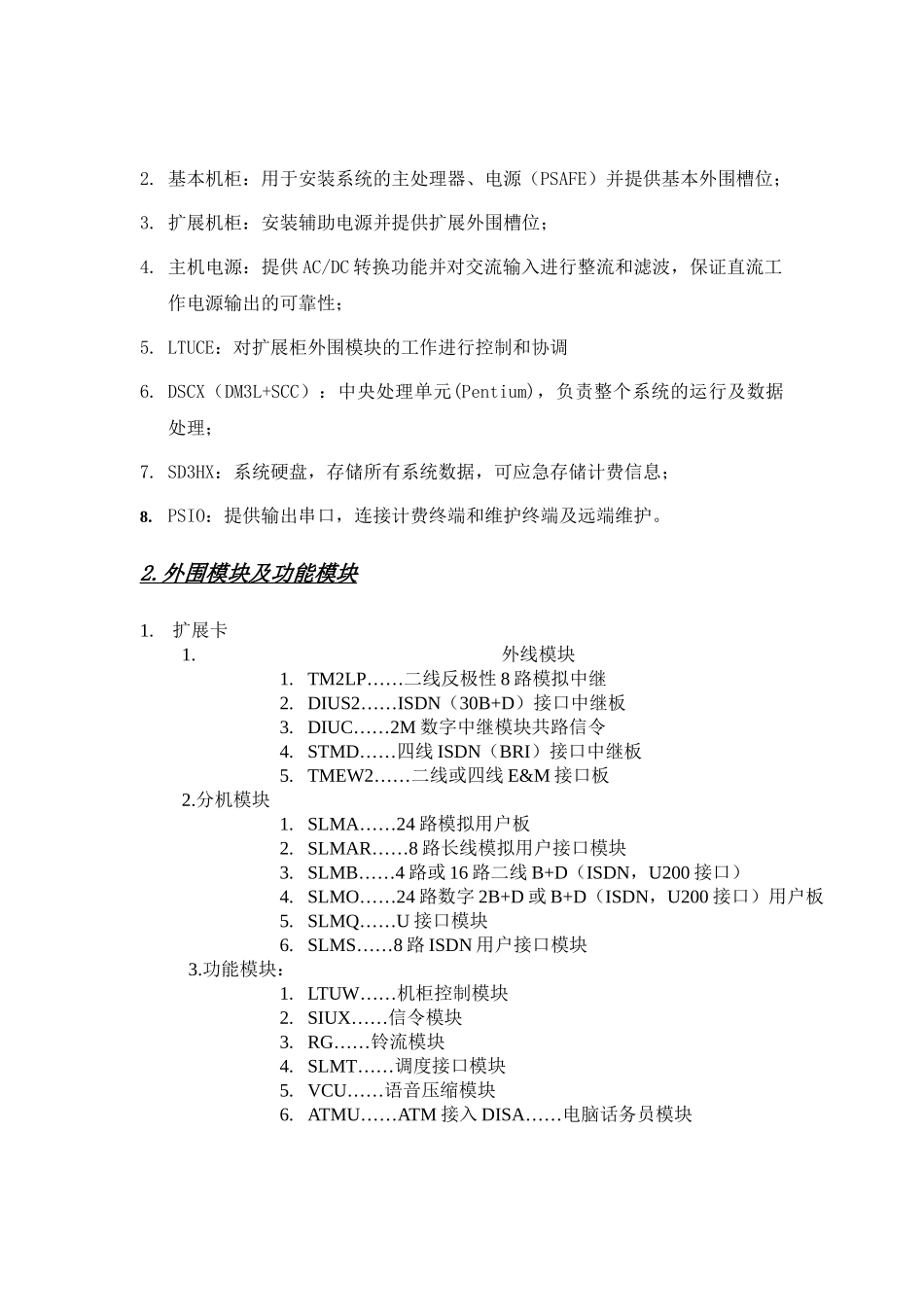

HICOM330E培训资料Hicom330E是一种先进的通信系统在一个统一的系统管理下，Hicom330E可以支持所有的多媒体通信，其宽带范围达到2Mbit/s。另外，系统还可以实现与ATM部件或通过ATM部件的通信。其语音压缩和最经济路由选择功能可以大大降低网络运营费用。1Hicom330E系统结构1.Hicom330E程控交换机采用模块化的结构，结构十分简单和紧凑，如下图所示：2.基本机柜：用于安装系统的主处理器、电源（PSAFE）并提供基本外围槽位；3.扩展机柜：安装辅助电源并提供扩展外围槽位；4.主机电源：提供AC/DC转换功能并对交流输入进行整流和滤波，保证直流工作电源输出的可靠性；5.LTUCE：对扩展柜外围模块的工作进行控制和协调6.DSCX（DM3L+SCC）：中央处理单元(Pentium)，负责整个系统的运行及数据处理；7.SD3HX：系统硬盘，存储所有系统数据，可应急存储计费信息；8.PSIO：提供输出串口，连接计费终端和维护终端及远端维护。2.外围模块及功能模块1.扩展卡1.外线模块1.TM2LP……二线反极性8路模拟中继2.DIUS2……ISDN（30B+D）接口中继板3.DIUC……2M数字中继模块共路信令4.STMD……四线ISDN（BRI）接口中继板5.TMEW2……二线或四线E&M接口板2.分机模块1.SLMA……24路模拟用户板2.SLMAR……8路长线模拟用户接口模块3.SLMB……4路或16路二线B+D（ISDN，U200接口）4.SLMO……24路数字2B+D或B+D（ISDN，U200接口）用户板5.SLMQ……U接口模块6.SLMS……8路ISDN用户接口模块3.功能模块：1.LTUW……机柜控制模块2.SIUX……信令模块3.RG……铃流模块4.SLMT……调度接口模块5.VCU……语音压缩模块6.ATMU……ATM接入DISA……电脑话务员模块3．HicomTrading300调度系统介绍1.系统综述HicomTrading300是一个ISDN应用组件,是特别为满足特殊要求而设计的，如：公安报警中心、紧急情况处理中心、金融交易、电力调度中心等。HicomTrading300将专用支线交换和完全功能化决策系统的功能综合起来，形成面向决策用户的综合系统，提供了多线功能、网络、直接用户话机选择功能、大型会议功能、线路转切换功能和独立编程功能，便于信息快速准确的处理和应急情况下的调度和处置。2.系统组件TradboardLCD液晶式按键调度台（TBL）HicomTrading300调度系统的调度台可以有2种配置：TBL液晶按键式、TBT触摸屏式用户线路交换模块(SLMT)对Hicom300E的功能而言，SLMT模块被集成于Hicom系统中。几个（不超过4个）这种模块可组合在一起，构成一个HicomTrading300系统组。每个SLMT可向多达60条线路和30个工作站提供服务。中央处理器和最新一代的ISDN芯片保证了全部功能的高效实现。多路复用器(Mux5,Mux10)Mux5多路复用器最多连接5个Tradeboard。每个Tradeboard具有6个信道，如：2个手机和4个监视扬声器Mux10路复用器最多连接10个Tradeboard。每个Tradeboard具有3个信道，如：1个手机和2个监视扬声器。系统管理机对HicomTrading300系统的管理是由一台PC机通过一个集成So接口完成的。这个管理机可用于Hicom300E的几个系统组，也可在网络范围内使用。3．Trading系统功能输出呼叫输入呼叫语音设备组共享线线路转换直接用户话机选择功能会议电子电话簿(ETD)电子信箱对外部用户的通知队中通知语音监视记录用户接口宏开关状态信息Tradeboard参数编程系统PC管理器网络连接(ISDN)TradeboardLCD普通功能计算机连接3.1输出呼叫：可自动选择空闲线路的快速拨号开关;快速拨号，无需用于后缀拨号的线路连接;直接用户话机选择键连接;通过电子电话簿的快速拨号;集中呼出键(OCC);重拨（所存或最近的号码）;通过按钮式手机拨号;每个Tradeboard触摸屏的快速拨号存储器容量为1024个条目。自动拨号开关上的文本信息被拷贝到选择线路开关（若需要，可拷贝到该系统组的所有其它Tradeboard上）。3.2输入呼叫当一个合适线路已建立后，系统将在所有的终端上示意输入呼叫。对该呼叫应答：线路开关直接用户话机选择开关集中呼入电路(ICC)摘手机根据其自动分类的类别和显示顺序，这些线路被分配给7个不同语音单元及4个不同的优先级。3.3语音设备多达7个语音设备可以以下列组合方式同时连接至Tradeboard基本模块：1－4个手机，每个手机都有一相连的监视扬...
