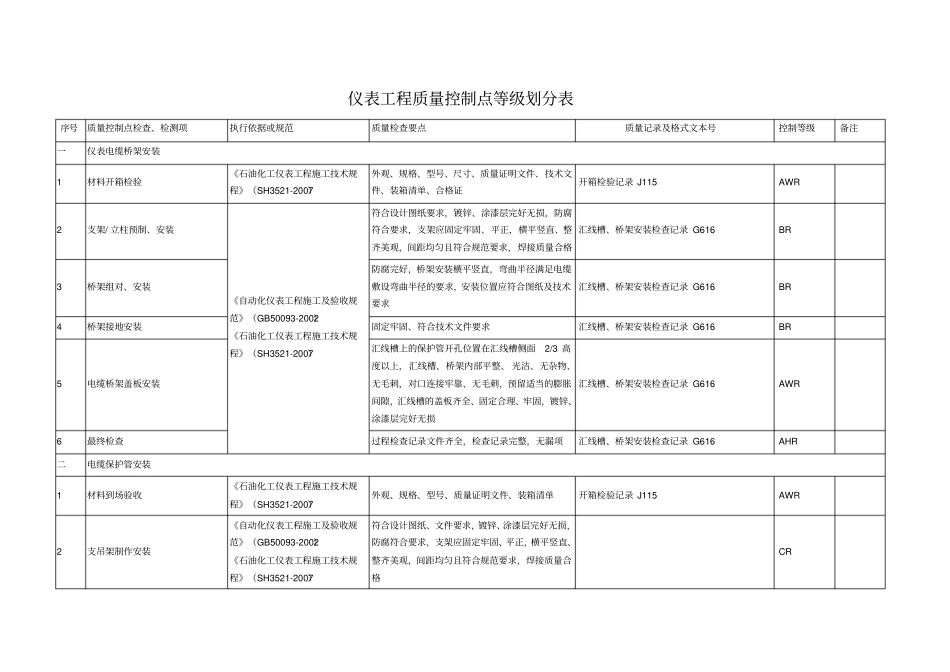

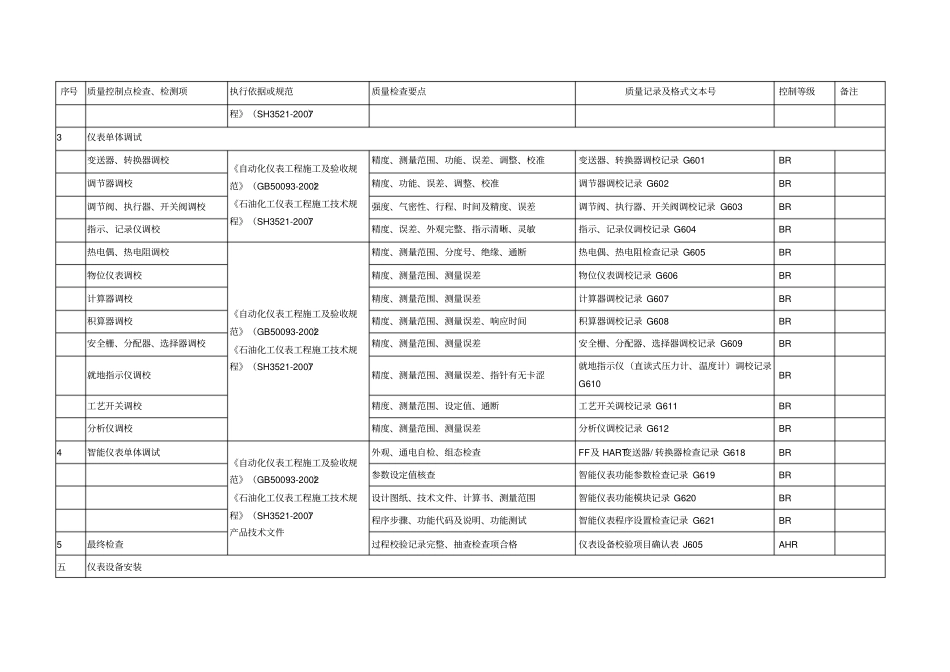

仪表工程质量控制点等级划分表序号质量控制点检查、检测项执行依据或规范质量检查要点质量记录及格式文本号控制等级备注一仪表电缆桥架安装1材料开箱检验《石油化工仪表工程施工技术规程》（SH3521-2007）外观、规格、型号、尺寸、质量证明文件、技术文件、装箱清单、合格证开箱检验记录J115AWR2支架/立柱预制、安装《自动化仪表工程施工及验收规范》（GB50093-2002）《石油化工仪表工程施工技术规程》（SH3521-2007）符合设计图纸要求，镀锌、涂漆层完好无损，防腐符合要求，支架应固定牢固、平正，横平竖直、整齐美观，间距均匀且符合规范要求，焊接质量合格汇线槽、桥架安装检查记录G616BR3桥架组对、安装防腐完好，桥架安装横平竖直，弯曲半径满足电缆敷设弯曲半径的要求，安装位置应符合图纸及技术要求汇线槽、桥架安装检查记录G616BR4桥架接地安装固定牢固、符合技术文件要求汇线槽、桥架安装检查记录G616BR5电缆桥架盖板安装汇线槽上的保护管开孔位置在汇线槽侧面2/3高度以上，汇线槽、桥架内部平整、光洁、无杂物、无毛刺，对口连接牢靠、无毛刺，预留适当的膨胀间隙，汇线槽的盖板齐全、固定合理、牢固，镀锌、涂漆层完好无损汇线槽、桥架安装检查记录G616AWR6最终检查过程检查记录文件齐全，检查记录完整，无漏项汇线槽、桥架安装检查记录G616AHR二电缆保护管安装1材料到场验收《石油化工仪表工程施工技术规程》（SH3521-2007）外观、规格、型号、质量证明文件、装箱清单开箱检验记录J115AWR2支吊架制作安装《自动化仪表工程施工及验收规范》（GB50093-2002）《石油化工仪表工程施工技术规程》（SH3521-2007）符合设计图纸、文件要求，镀锌、涂漆层完好无损，防腐符合要求，支架应固定牢固、平正，横平竖直、整齐美观，间距均匀且符合规范要求，焊接质量合格CR序号质量控制点检查、检测项执行依据或规范质量检查要点质量记录及格式文本号控制等级备注3电缆保护管敷设管内清洁、无毛刺，管口应光滑、无锐边，电缆出线裸露短，应加装护口保护，排列整齐、固定牢靠，整齐美观。用管卡或U型螺栓固定时，应固定牢固。低点应有排水措施，埋设管应做防腐处理。BR三仪表电缆敷设1材料到场验收《石油化工仪表工程施工技术规程》（SH3521-2007）外观、规格、型号、质量证明文件、合格证、装箱单开箱检验记录J115AWR2电缆路径核查《自动化仪表工程施工及验收规范》（GB50093-2002）《石油化工仪表工程施工技术规程》（SH3521-2007）符合设计图纸要求C3电缆绝缘测试规格、型号，电缆长度、绝缘电阻测试电缆/电线敷设及绝缘电阻测量记录G614BR4电缆敷设敷设位置符合设计文件要求，电缆排列合理、整齐美观，不同信号、不同电压等级的电缆在汇线槽内分区电缆安装检查记录G615BR5电缆的整理与固定在桥架、垂直汇线槽内敷设的电缆已固定且松紧适度，电缆终端已用绝缘胶带包扎、密封，在潮湿、油污场所电缆终端已涂环氧树脂电缆安装检查记录G615CR6电缆线号标识首套样品确认符合设计文件要求，标识清晰、便于识别、观察，固定牢靠电缆安装检查记录G615AFHR7接线检查接线、导通、端子、绝缘等符合标准规范要求电气回路校线及绝缘检查记录G623BR四仪表单体调试1设备到场验收《石油化工仪表工程施工技术规程》（SH3521-2007）外观、规格、型号、材质、技术文件、质量证明文件、合格证、装箱清单开箱检验记录J115AHR2调试设备、标准仪器仪表检查《自动化仪表工程施工及验收规范》（GB50093-2002）《石油化工仪表工程施工技术规检定时间、精度、检定机构及资质验证监理报审表AHR序号质量控制点检查、检测项执行依据或规范质量检查要点质量记录及格式文本号控制等级备注程》（SH3521-2007）3仪表单体调试变送器、转换器调校《自动化仪表工程施工及验收规范》（GB50093-2002）《石油化工仪表工程施工技术规程》（SH3521-2007）精度、测量范围、功能、误差、调整、校准变送器、转换器调校记录G601BR调节器调校精度、功能、误差、调整、校准调节器调校记录G602BR调节阀、执行器、开关阀调校强度、气密性、行程、时间及精度、误差调节阀、执行器、开关阀调校记录G603BR指示、记录仪调校精度、误差、外...
