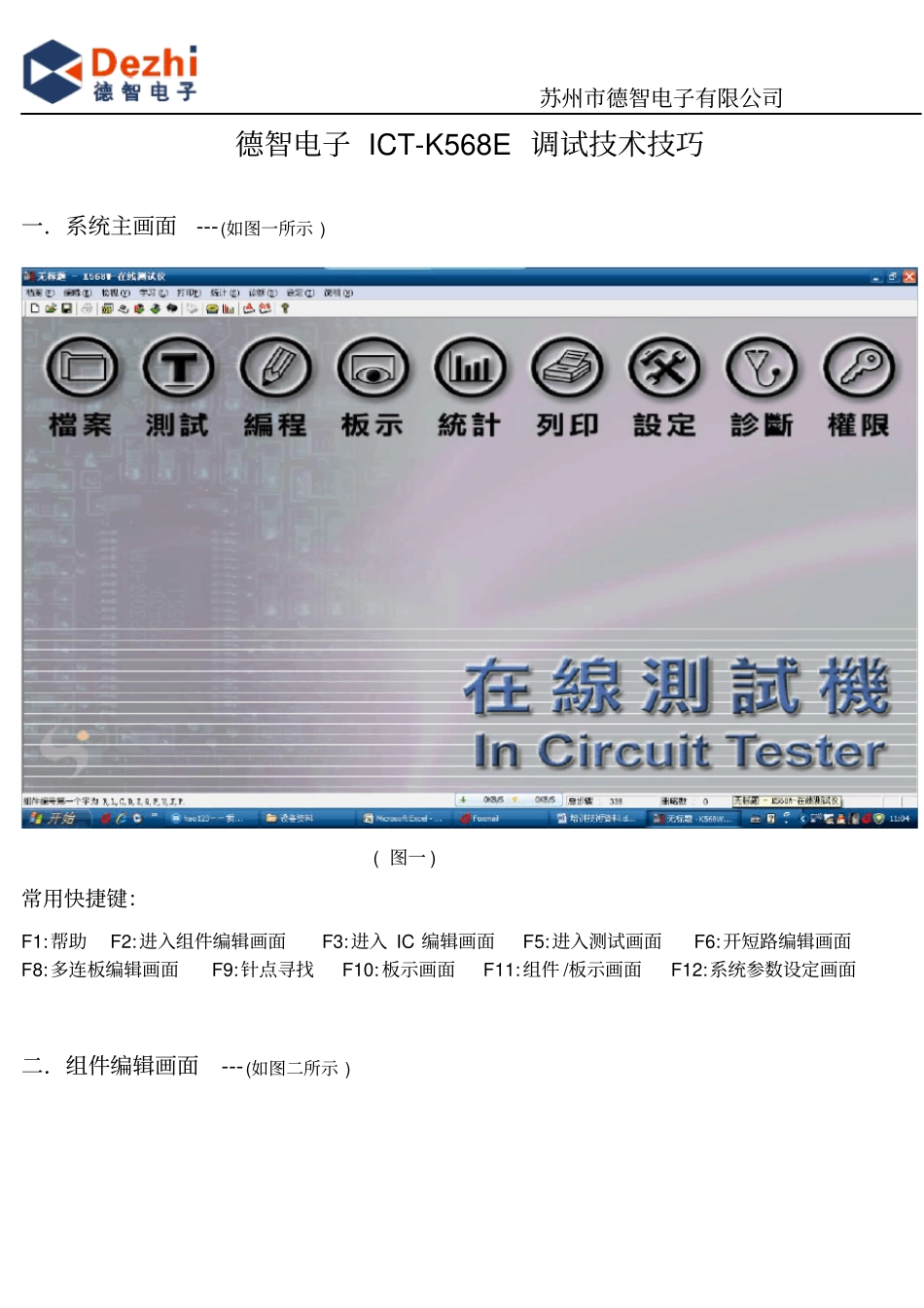

苏州市德智电子有限公司德智电子ICT-K568E调试技术技巧一.系统主画面---(如图一所示)(图一)常用快捷键:F1:帮助F2:进入组件编辑画面F3:进入IC编辑画面F5:进入测试画面F6:开短路编辑画面F8:多连板编辑画面F9:针点寻找F10:板示画面F11:组件/板示画面F12:系统参数设定画面二.组件编辑画面---(如图二所示)苏州市德智电子有限公司(图二)常用快捷键:F1:帮助F2:自动学习F4:退出F5:单步测试F6:整页测试F7:测试值分布图F8:高低点反转F9:找点F10:将测试值拷贝到标准值F11:组件/板示画面F12:删略一行Alt+G:人工寻找隔离点Alt+P:查看组件并联情况Alt+R:设定单步重测Alt+O:杂散电容设定Ctrl+F:填入资料Ctrl+F10:杂散电容自动扣徐Ctrl+F1:新增一行Ctrl+Back:删徐一行Ctrl+Alt+F6:全部测试三.程序设定调试步骤1-1:汇入程序---(如图三、四、五)档案---汇入他厂程序---德律TRI---找到程序路径---文件类型选择*.DAT---找到----打开苏州市德智电子有限公司(图三)(图四)1-2:参数设定:1.2.1:系统配置设定---(如图六所示)设定---系统配置---周边参数---声音输出装置---选择PC喇叭或ICT喇叭苏州市德智电子有限公司(图六)1.2.2:测试参数设定:1.2.2.1:待测板参数设定---(如图七所示)设定---测试参数---待测板参数设定---电路板名称---设定当前待测板名称(图七)1.2.2.2:O/S参数设定---(如图八所示)苏州市德智电子有限公司设定---测试参数---O/S参数---起始/络止点数(按点图设定)设定---测试参数---O/S参数---时间延迟设定(如板上电容或电感很多可加大其时间)(图八)1.2.2.3:测试参数设定---(如图九所示)设定---测试参数---测试参数---选择开/短测试(开短路pass后再放开零件/IC)设定---测试参数---测试参数---压床操作模式---人工操作(调试时为人工,测试时为自动)设定---测试参数---测试参数---不良显示方式---测试本画面(如有板示图可选择板示画面)设定---测试参数---测试参数---选择O/S不良中止---确定(图九)苏州市德智电子有限公司1-3:学习1.3.1:开短路学习---(如图十所示)主画面---学习---快速/详细开短路学习---学习---保存---按F5进入测试画面---压床上下交换多板测试(出现开路不良请确认针床探针是否接触良好,短路不良则确认学习数据是否正确,可选择详细学习.如待测试板上电容电感较多可将o/s参数内的开短路时间延迟放大,测试时用足够的时间来判断!)---直到每块板都pass.(图十)1.3.2:组件学习与隔离---(如图十一所示)主画面---设定---测试参数---测试参数---选择零件测试---确定主画面---学习---组件学习与隔离---学习---关闭苏州市德智电子有限公司(图十一)注:因受到电路网络及针床等各方面因素影响,组件学成率无法达到100%.故无法学成之步骤则须人工调试徐错,以提高测试精确度!1.3.2.1:跳线调试----各檔位阻值—1:0~5奥姆2:5~25奥姆3:25~50奥姆4:50奥姆以上主画面---按F2进入组件编辑---按J模式排序一般设定标准值为2,下限为0,即阻值设定为0~25奥姆.如跳线测到3(25~50欧)则表示针床接触不良.测试值为4时,一般为开路状态。请检查扁平电缆是否插好,针床探针是否老化等等。1.3.2.2:电阻组件调试(模式R)FG:其标五种方法分别为:1:CV-R(定电压测电阻)2:CI-R(定电流测电阻)3:CV-Sync(同步积分定电压)4:CI-Sync(同步积分定电流)5:AC-R(交流法测试)当电阻组件测试不良时,首先确认:实际值、高低点、标准值是否正确。如不正确请将其更正。将标准值清为0---Enter---输入正确的标准值---系统FTS会自动复位调整---将上下限放为1---去掉Fg和所有隔离点---按F2自动学习---如学成则还原上下限---如无法学到则可将FG改为3(CV-R)重复上述步骤--电阻与较大电容并联时则可将FG改为5(AC-R)再做F2自动学习。如测试值飘动可按Alt+R设定单步重测或增加delay.1.3.2.3:电容组件调试(模式C)FG:棋标五种方法分别为:苏州市德智电子有限公司1:CI-C(定电流测试电容)2:AC-C(交流法测试电容)电容调试方法与电阻相同只是FG不同。在调试小电容(PF级)时受到杂散电容的影响,实际测试到的值会比标准值大,这时可将后面的FTS改为543后按Ctrl+F10系统会自动扣徐杂散电容。最后测到真正的电容值。1.3.2.4:二极管/I...
