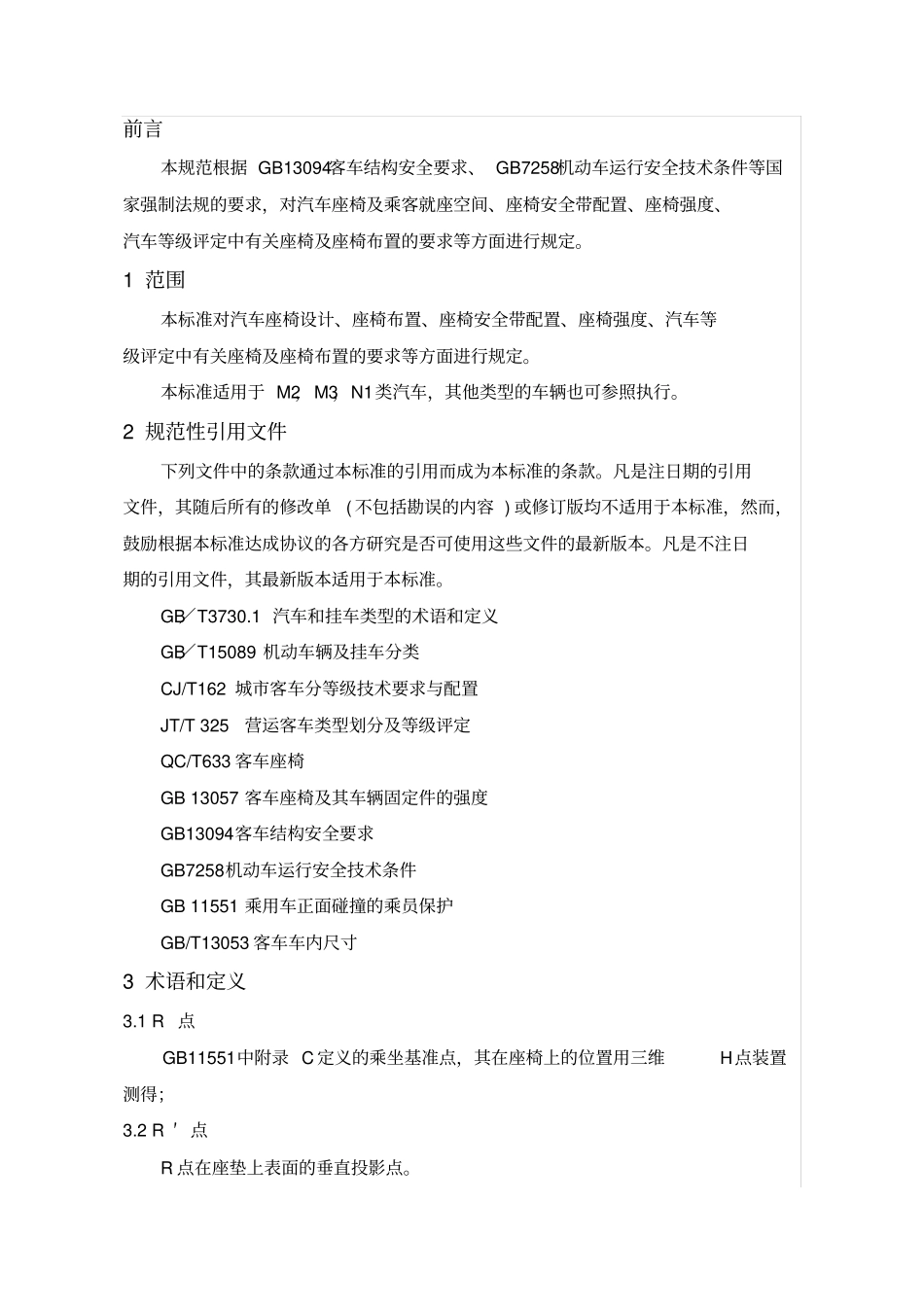

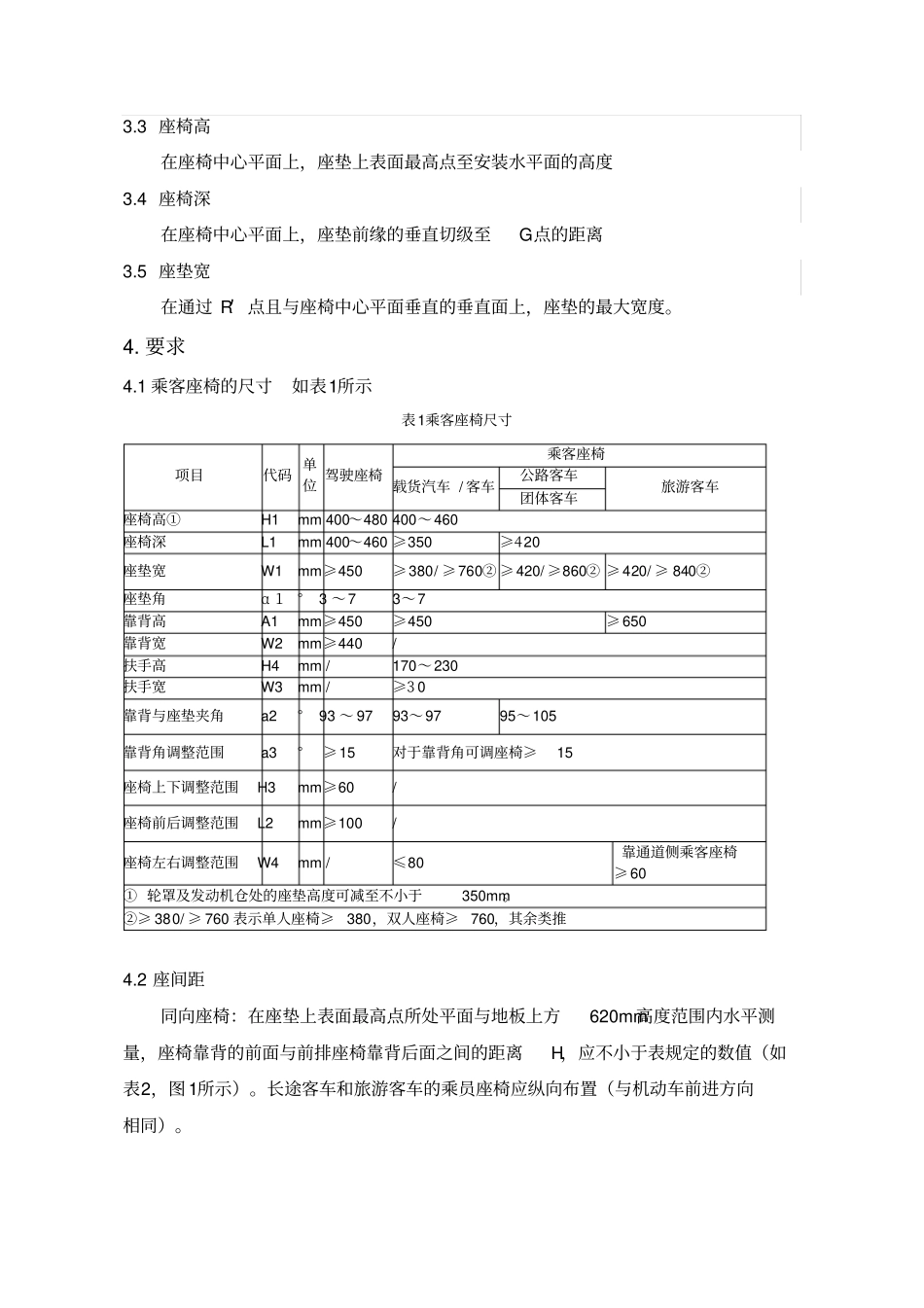

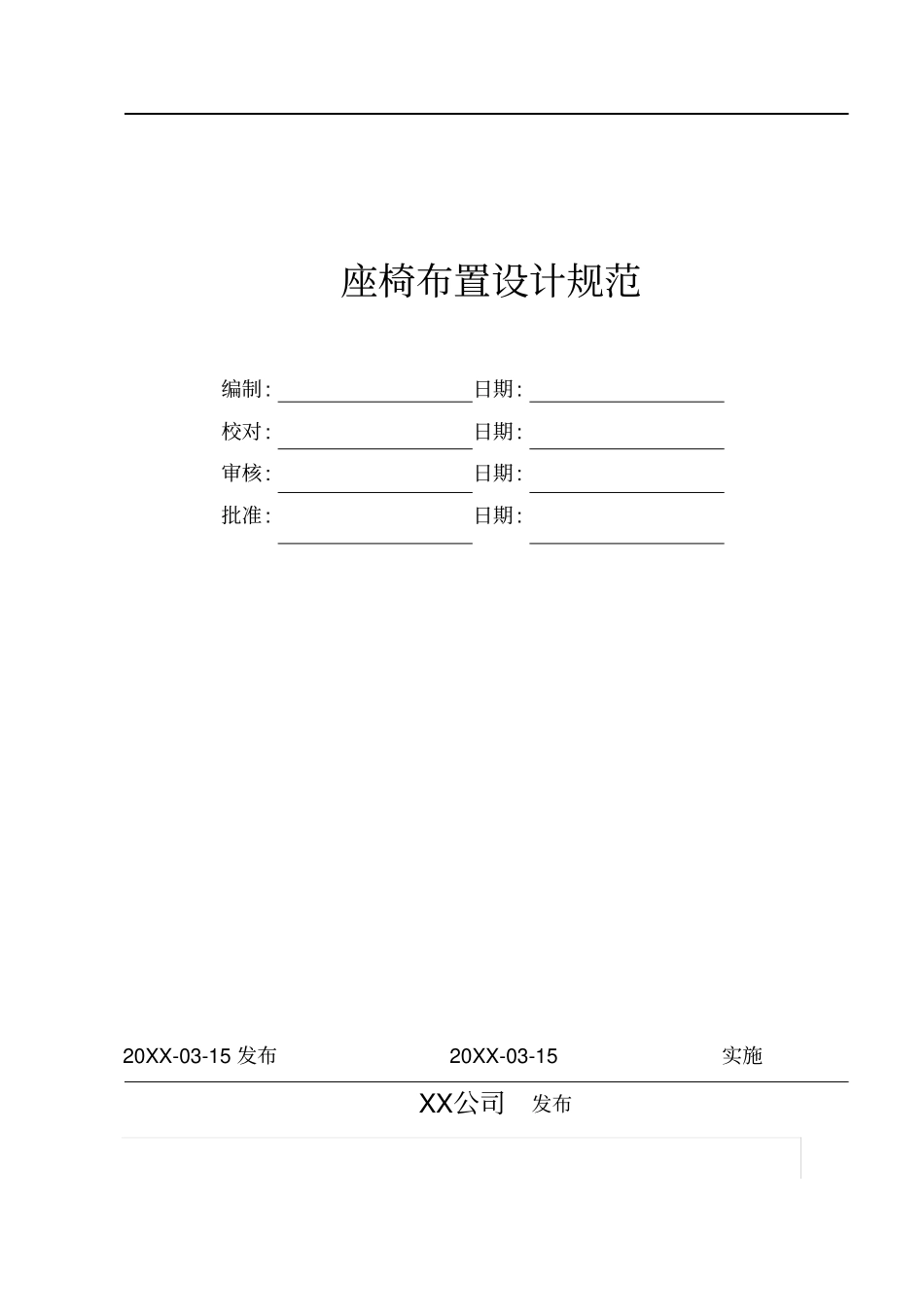

座椅布置设计规范编制:日期:校对:日期:审核:日期:批准:日期:20XX-03-15发布20XX-03-15实施XX公司发布前言本规范根据GB13094客车结构安全要求、GB7258机动车运行安全技术条件等国家强制法规的要求，对汽车座椅及乘客就座空间、座椅安全带配置、座椅强度、汽车等级评定中有关座椅及座椅布置的要求等方面进行规定。1范围本标准对汽车座椅设计、座椅布置、座椅安全带配置、座椅强度、汽车等级评定中有关座椅及座椅布置的要求等方面进行规定。本标准适用于M2，M3，N1类汽车，其他类型的车辆也可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T3730.1汽车和挂车类型的术语和定义GB／T15089机动车辆及挂车分类CJ/T162城市客车分等级技术要求与配置JT/T325营运客车类型划分及等级评定QC/T633客车座椅GB13057客车座椅及其车辆固定件的强度GB13094客车结构安全要求GB7258机动车运行安全技术条件GB11551乘用车正面碰撞的乘员保护GB/T13053客车车内尺寸3术语和定义3.1R点GB11551中附录C定义的乘坐基准点，其在座椅上的位置用三维H点装置测得；3.2R′点R点在座垫上表面的垂直投影点。3.3座椅高在座椅中心平面上，座垫上表面最高点至安装水平面的高度3.4座椅深在座椅中心平面上，座垫前缘的垂直切级至G点的距离3.5座垫宽在通过R′点且与座椅中心平面垂直的垂直面上，座垫的最大宽度。4.要求4.1乘客座椅的尺寸如表1所示表1乘客座椅尺寸项目代码单位驾驶座椅乘客座椅载货汽车/客车公路客车旅游客车团体客车座椅高①H1mm400～480400～460座椅深L1mm400～460≥350≥420座垫宽W1mm≥450≥380/≥760②≥420/≥860②≥420/≥840②座垫角α1°3～73～7靠背高A1mm≥450≥450≥650靠背宽W2mm≥440/扶手高H4mm/170～230扶手宽W3mm/≥30靠背与座垫夹角a2°93～9793～9795～105靠背角调整范围a3°≥15对于靠背角可调座椅≥15座椅上下调整范围H3mm≥60/座椅前后调整范围L2mm≥100/座椅左右调整范围W4mm/≤80靠通道侧乘客座椅≥60①轮罩及发动机仓处的座垫高度可减至不小于350mm。②≥380/≥760表示单人座椅≥380，双人座椅≥760，其余类推4.2座间距同向座椅：在座垫上表面最高点所处平面与地板上方620mm高度范围内水平测量，座椅靠背的前面与前排座椅靠背后面之间的距离H，应不小于表规定的数值（如表2，图1所示）。长途客车和旅游客车的乘员座椅应纵向布置（与机动车前进方向相同）。图1座间距单位毫米表2同向座椅的座间距H单位毫米车辆类型H值Ⅰ级650Ⅱ级，Ⅲ级680相向布置的横排座椅：通过座垫最高点所处平面测量，两相对座椅靠背的前表面之间的最小距离应不小于1300mm（如表2，图1所示）。4.3就座乘客的空间位于隔离物或其他非座椅的刚性结构后面的乘客座椅应满足图2所示的座椅最小净空间的要求，前方外形近似于倾斜靠背的隔板可以侵入此空间，若为乘客保留适当的腿部空间，则允许椅脚的局部侵入。图2就座乘客的空间单位毫米车辆侧窗的下边缘距其下方地板平面（不算任何局部改变，如车轮或传动装置等引起的局部变形）的高度应不大于1200mm，不小于650。4.4设置座椅安全带座位数不大于20（含驾驶员座位，下同）或者车长不大于6m的客车前排座椅应装置汽车安全带。长途客车和旅游客车的驾驶员座椅、前面没有座椅的座椅及前面护栏不能起到必要防护作用的座椅应装置汽车安全带；当（同向）座椅的座间距大于1000mm且座垫前面沿座椅纵向不大于600mm的范围内没有能起到防护作用的护栏或其它物体时，也应装置汽车安全带。4.5座椅强度驾驶员座椅应具有足够的强度和刚度，固定可靠，汽车（三轮汽车除外）驾驶员座椅的前后位置应可以调整。驾驶区各操作机件应布置合理，操作方便，其具体要求应GB/T13053有关规定。客车车身及地板应密合并有足够强度，座椅及其车辆固定件的强度应符合GB3057客车座椅及其车辆固定件的强度的规定。5.座椅及座椅的等级评定规定在依据CJ/...
