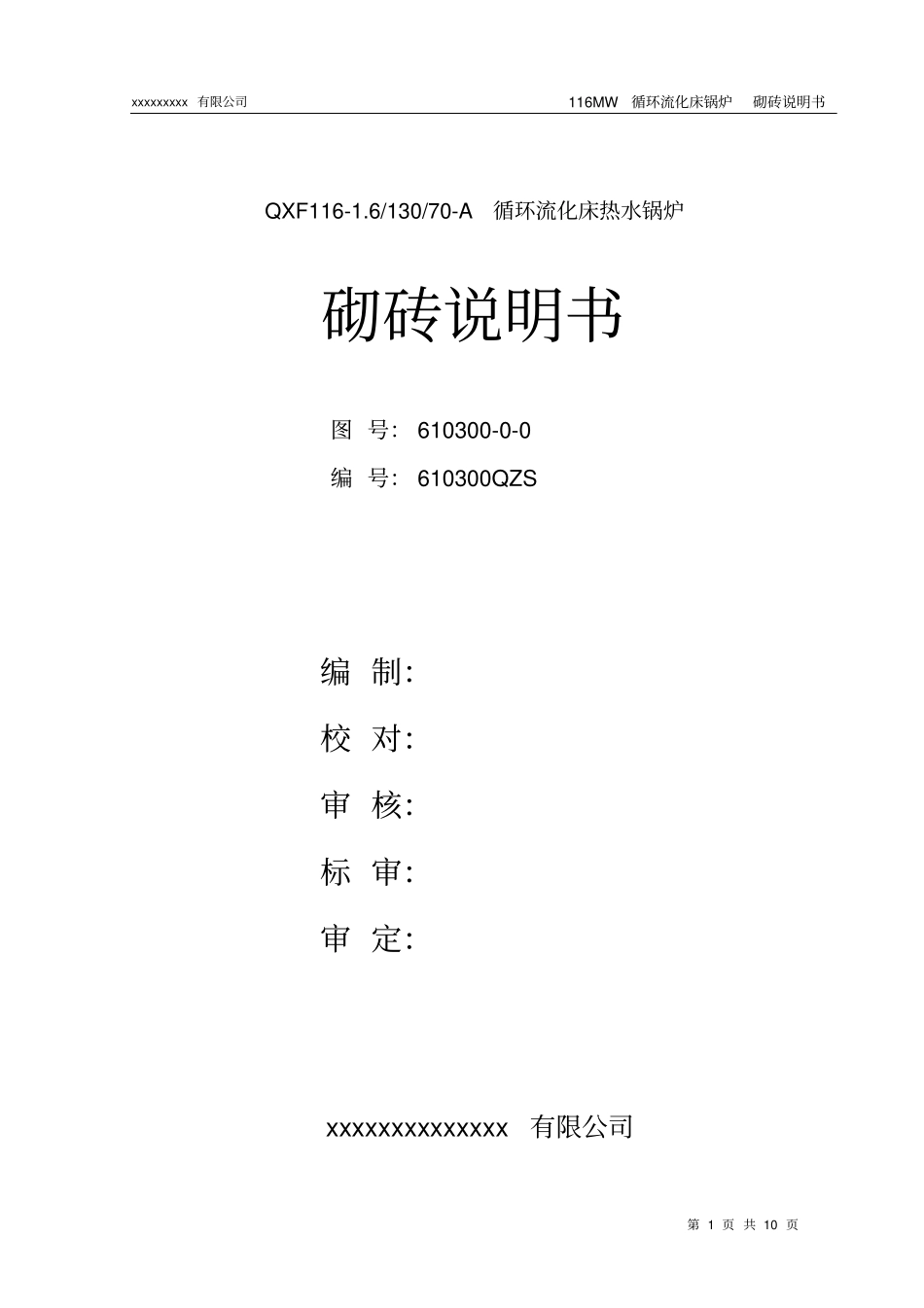

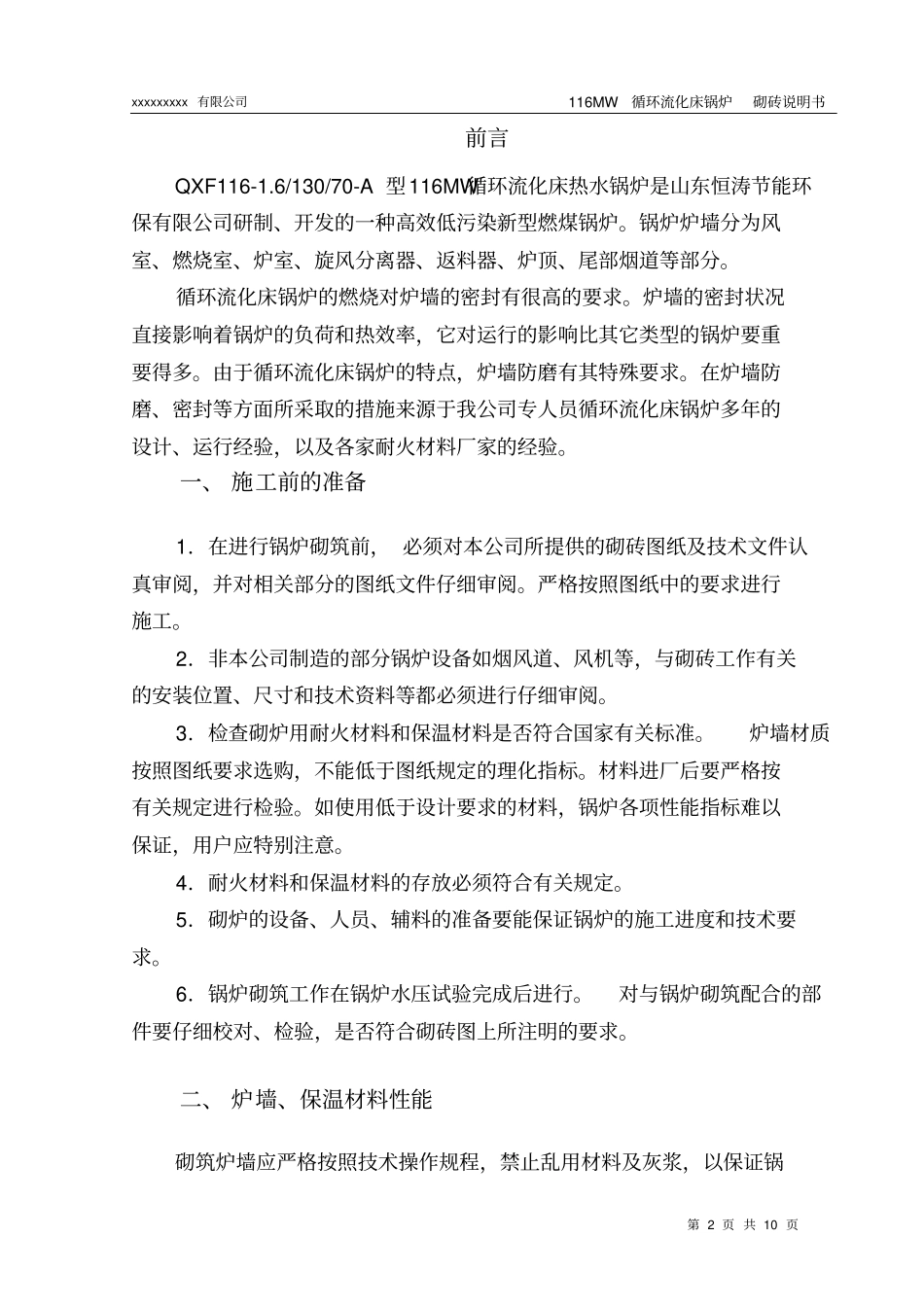

xxxxxxxxx有限公司116MW循环流化床锅炉砌砖说明书第1页共10页QXF116-1.6/130/70-A循环流化床热水锅炉砌砖说明书图号：610300-0-0编号：610300QZS编制：校对：审核：标审：审定：xxxxxxxxxxxxxx有限公司xxxxxxxxx有限公司116MW循环流化床锅炉砌砖说明书第2页共10页前言QXF116-1.6/130/70-A型116MW循环流化床热水锅炉是山东恒涛节能环保有限公司研制、开发的一种高效低污染新型燃煤锅炉。锅炉炉墙分为风室、燃烧室、炉室、旋风分离器、返料器、炉顶、尾部烟道等部分。循环流化床锅炉的燃烧对炉墙的密封有很高的要求。炉墙的密封状况直接影响着锅炉的负荷和热效率，它对运行的影响比其它类型的锅炉要重要得多。由于循环流化床锅炉的特点，炉墙防磨有其特殊要求。在炉墙防磨、密封等方面所采取的措施来源于我公司专人员循环流化床锅炉多年的设计、运行经验，以及各家耐火材料厂家的经验。一、施工前的准备1．在进行锅炉砌筑前，必须对本公司所提供的砌砖图纸及技术文件认真审阅，并对相关部分的图纸文件仔细审阅。严格按照图纸中的要求进行施工。2．非本公司制造的部分锅炉设备如烟风道、风机等，与砌砖工作有关的安装位置、尺寸和技术资料等都必须进行仔细审阅。3．检查砌炉用耐火材料和保温材料是否符合国家有关标准。炉墙材质按照图纸要求选购，不能低于图纸规定的理化指标。材料进厂后要严格按有关规定进行检验。如使用低于设计要求的材料，锅炉各项性能指标难以保证，用户应特别注意。4．耐火材料和保温材料的存放必须符合有关规定。5．砌炉的设备、人员、辅料的准备要能保证锅炉的施工进度和技术要求。6．锅炉砌筑工作在锅炉水压试验完成后进行。对与锅炉砌筑配合的部件要仔细校对、检验，是否符合砌砖图上所注明的要求。二、炉墙、保温材料性能砌筑炉墙应严格按照技术操作规程，禁止乱用材料及灰浆，以保证锅xxxxxxxxx有限公司116MW循环流化床锅炉砌砖说明书第3页共10页炉的砌筑质量。1．炉墙砌筑采用磷酸铝结合高铝质耐磨砖（PA砖、JC350-1993）和粘土砖（材质按YB/T5106-1993N-2b）.耐火混凝土采用高强耐磨浇注料和矾土水泥耐火混凝土。矾土水泥耐火混凝土质量配比表粘结剂骨料掺合料材料名称%材料名称<5mm5-15mm材料名称%525号以上矾土水泥15～20二级、三级矾土熟料；一级、二级粘土熟料；废高铝砖和废耐火粘土砖30～4030～40同骨料粒径小于0.0088mm的不少于70%0～15矾土水泥耐火混凝土理化指标表项目指标容重（kg/m3）2100～2300耐压强度（Mpa）≥19.6耐火度（℃）1610～1650在0.196Mpa下的荷重变形4%温度（℃）1250～1300热震稳定性（次）15气孔率（%）20～25残余线收缩（1200℃保温2小时）0.7线膨胀系数（20～1200℃）5-7×10-6最高工作温度（℃）1250～1300高强耐磨浇注料的理化性能指标如下xxxxxxxxx有限公司116MW循环流化床锅炉砌砖说明书第4页共10页耐火度（℃）≥1800最高使用温度（℃）≥1600抗折强度（Mpa）110（℃）≥81100（℃）≥15抗压强度（Mpa）110（℃）≥651100（℃）≥120烧后线变化率（%）1100℃×3h≤0.2体积密度（kg/m3）110℃×24h≥28001000℃×24h≥2750热震稳定性（次）1000℃(水冷)≥25耐磨性（cm3）1000℃×3h≤5Al2O3含量（%）≥65耐火砖采用PA材料，用一等一级，砌筑用灰浆用磷酸盐质耐火胶泥。PA砖主要指标常温耐压强度抗折强度容重耐磨性（cm3）热震稳定性（次）1000℃水冷AL2O3%≥65Mpa≥12Mpa＞2.75g/cm3≤8≥20≥752．普通硅酸铝耐火纤维理化性能按GB3003-1982。普通硅酸铝耐火纤维毡单层最大厚度不大于50mm。施工时毡的纵横缝要错开。毡与毡之间、毡与金属件之间用碱性高温无机粘合剂粘固，毡和耐火砖、保温砖之间用酸性高温无机粘和剂粘固。xxxxxxxxx有限公司116MW循环流化床锅炉砌砖说明书第5页共10页硅酸铝耐火纤维毡的理化指标AL2O3+SiO2%97AL2O3%≥45Fe2O3%≤1.1K2O+Na2O%≤0.4纤维长度mm20～60纤维直径μm3～8加热线收缩率%≤3（1150℃，6h）体积密度Kg.m-3220热导率W.（m.k）-1≤0.14（900℃）长期使用温度℃950～10003.珍珠岩水泥保温砖理化指标:体积密度Kg.m-3300～400抗压强度（Mpa）0.49～0.98热导率W（m.k）-10.058～0.087...
