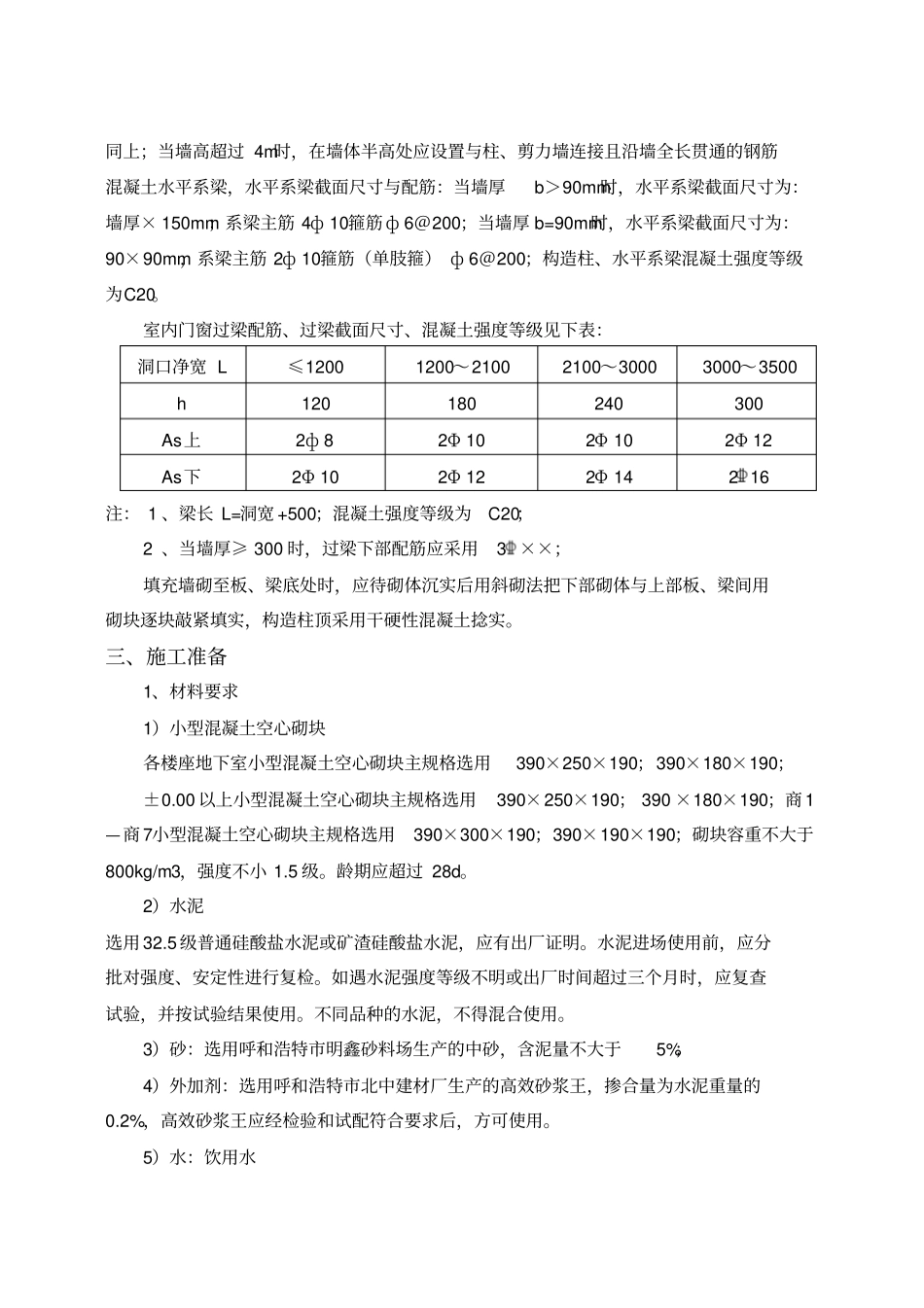

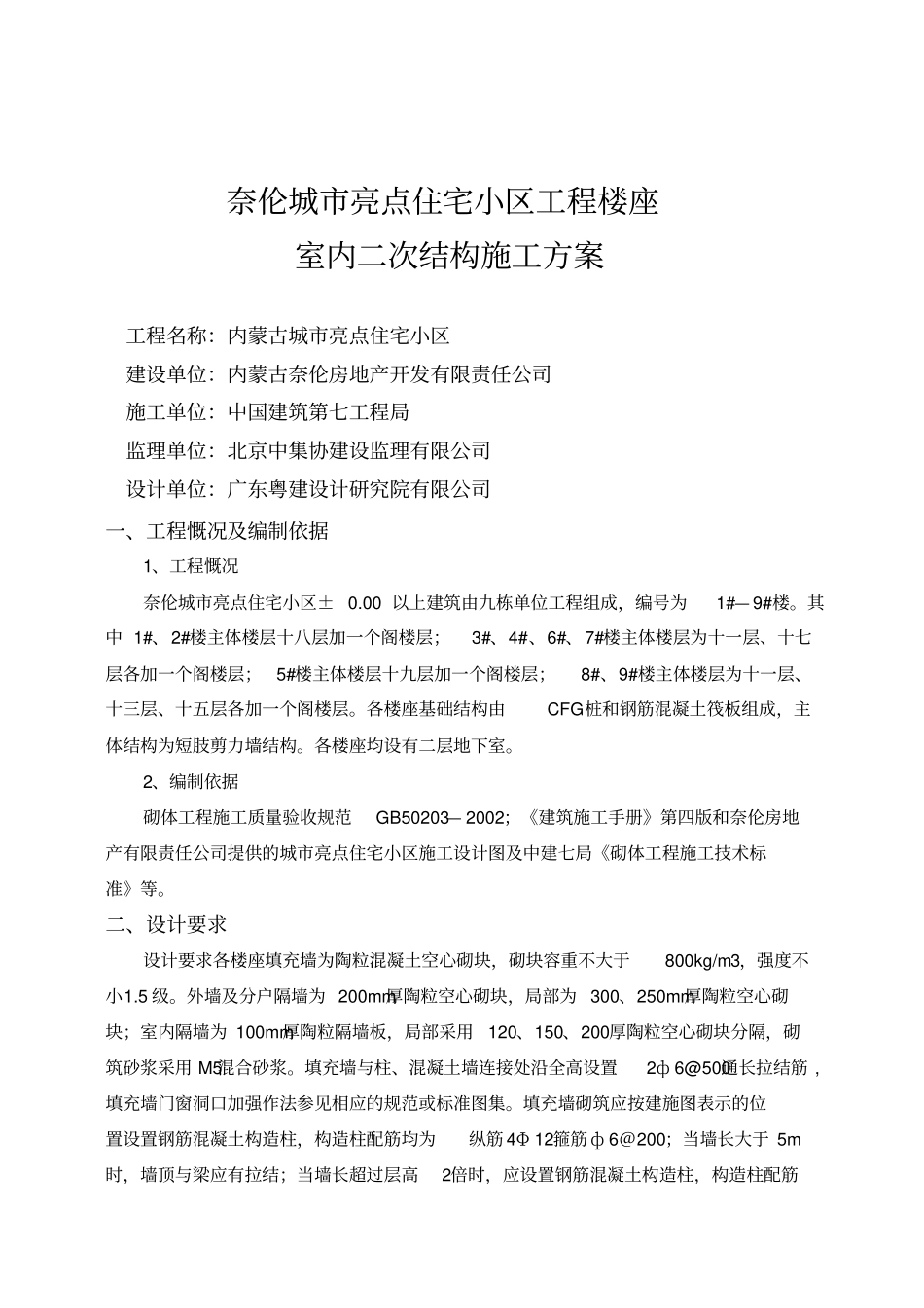

奈伦城市亮点住宅小区工程楼座室内二次结构施工方案工程名称：内蒙古城市亮点住宅小区建设单位：内蒙古奈伦房地产开发有限责任公司施工单位：中国建筑第七工程局监理单位：北京中集协建设监理有限公司设计单位：广东粤建设计研究院有限公司一、工程慨况及编制依据1、工程慨况奈伦城市亮点住宅小区±0.00以上建筑由九栋单位工程组成，编号为1#—9#楼。其中1#、2#楼主体楼层十八层加一个阁楼层；3#、4#、6#、7#楼主体楼层为十一层、十七层各加一个阁楼层；5#楼主体楼层十九层加一个阁楼层；8#、9#楼主体楼层为十一层、十三层、十五层各加一个阁楼层。各楼座基础结构由CFG桩和钢筋混凝土筏板组成，主体结构为短肢剪力墙结构。各楼座均设有二层地下室。2、编制依据砌体工程施工质量验收规范GB50203—2002；《建筑施工手册》第四版和奈伦房地产有限责任公司提供的城市亮点住宅小区施工设计图及中建七局《砌体工程施工技术标准》等。二、设计要求设计要求各楼座填充墙为陶粒混凝土空心砌块，砌块容重不大于800kg/m3，强度不小1.5级。外墙及分户隔墙为200mm厚陶粒空心砌块，局部为300、250mm厚陶粒空心砌块；室内隔墙为100mm厚陶粒隔墙板，局部采用120、150、200厚陶粒空心砌块分隔，砌筑砂浆采用M5混合砂浆。填充墙与柱、混凝土墙连接处沿全高设置2ф6@500通长拉结筋,填充墙门窗洞口加强作法参见相应的规范或标准图集。填充墙砌筑应按建施图表示的位置设置钢筋混凝土构造柱，构造柱配筋均为纵筋4Φ12箍筋ф6＠200；当墙长大于5m时，墙顶与梁应有拉结；当墙长超过层高2倍时，应设置钢筋混凝土构造柱，构造柱配筋同上；当墙高超过4m时，在墙体半高处应设置与柱、剪力墙连接且沿墙全长贯通的钢筋混凝土水平系梁，水平系梁截面尺寸与配筋：当墙厚b＞90mm时，水平系梁截面尺寸为：墙厚×150mm；系梁主筋4ф10箍筋ф6＠200；当墙厚b=90mm时，水平系梁截面尺寸为：90×90mm，系梁主筋2ф10箍筋（单肢箍）ф6＠200；构造柱、水平系梁混凝土强度等级为C20。室内门窗过梁配筋、过梁截面尺寸、混凝土强度等级见下表：洞口净宽L≤12001200～21002100～30003000～3500h120180240300As上2ф82Φ102Φ102Φ12As下2Φ102Φ122Φ14216注：1、梁长L=洞宽+500；混凝土强度等级为C20；2、当墙厚≥300时，过梁下部配筋应采用3××；填充墙砌至板、梁底处时，应待砌体沉实后用斜砌法把下部砌体与上部板、梁间用砌块逐块敲紧填实，构造柱顶采用干硬性混凝土捻实。三、施工准备1、材料要求1）小型混凝土空心砌块各楼座地下室小型混凝土空心砌块主规格选用390×250×190；390×180×190；±0.00以上小型混凝土空心砌块主规格选用390×250×190；390×180×190；商1—商7小型混凝土空心砌块主规格选用390×300×190；390×190×190；砌块容重不大于800kg/m3，强度不小1.5级。龄期应超过28d。2）水泥选用32.5级普通硅酸盐水泥或矿渣硅酸盐水泥，应有出厂证明。水泥进场使用前，应分批对强度、安定性进行复检。如遇水泥强度等级不明或出厂时间超过三个月时，应复查试验，并按试验结果使用。不同品种的水泥，不得混合使用。3）砂：选用呼和浩特市明鑫砂料场生产的中砂，含泥量不大于5%；4）外加剂：选用呼和浩特市北中建材厂生产的高效砂浆王，掺合量为水泥重量的0.2%，高效砂浆王应经检验和试配符合要求后，方可使用。5）水：饮用水2、主要机具设备1）机械设备砂浆搅拌机、塔式起重机、人货两用施工电梯2）主要工具5mm孔筛砂网、铁锨、瓦刀、小撬棍、木锤、线坠、灰槽、手推胶轮车以及砌块夹具等。3、砌筑砂浆配合比砌筑砂浆配合比委托呼和浩特市质量检测中心试配并出具施工配合比，配合比所用水泥、砂由现场取样并经检验合格后，方可试验试配。4、其它材料墙体拉结钢筋、构造柱内的拉结钢筋要事先下料，放置于作业面随砌随用。5、作业条件1）对进场的砌块型号、规格、数量和堆放位置、次序等已进行检查、验收，能满足施工要求。砌块应按不同规格和强度等级整齐堆放。堆垛上应设标志。堆放场应平整，并做好排水。2）所需机具设备已准备就绪，并已安装就位。3）砌块砌筑基层面已经清扫干净，并在基层上弹出纵横墙轴线、...
