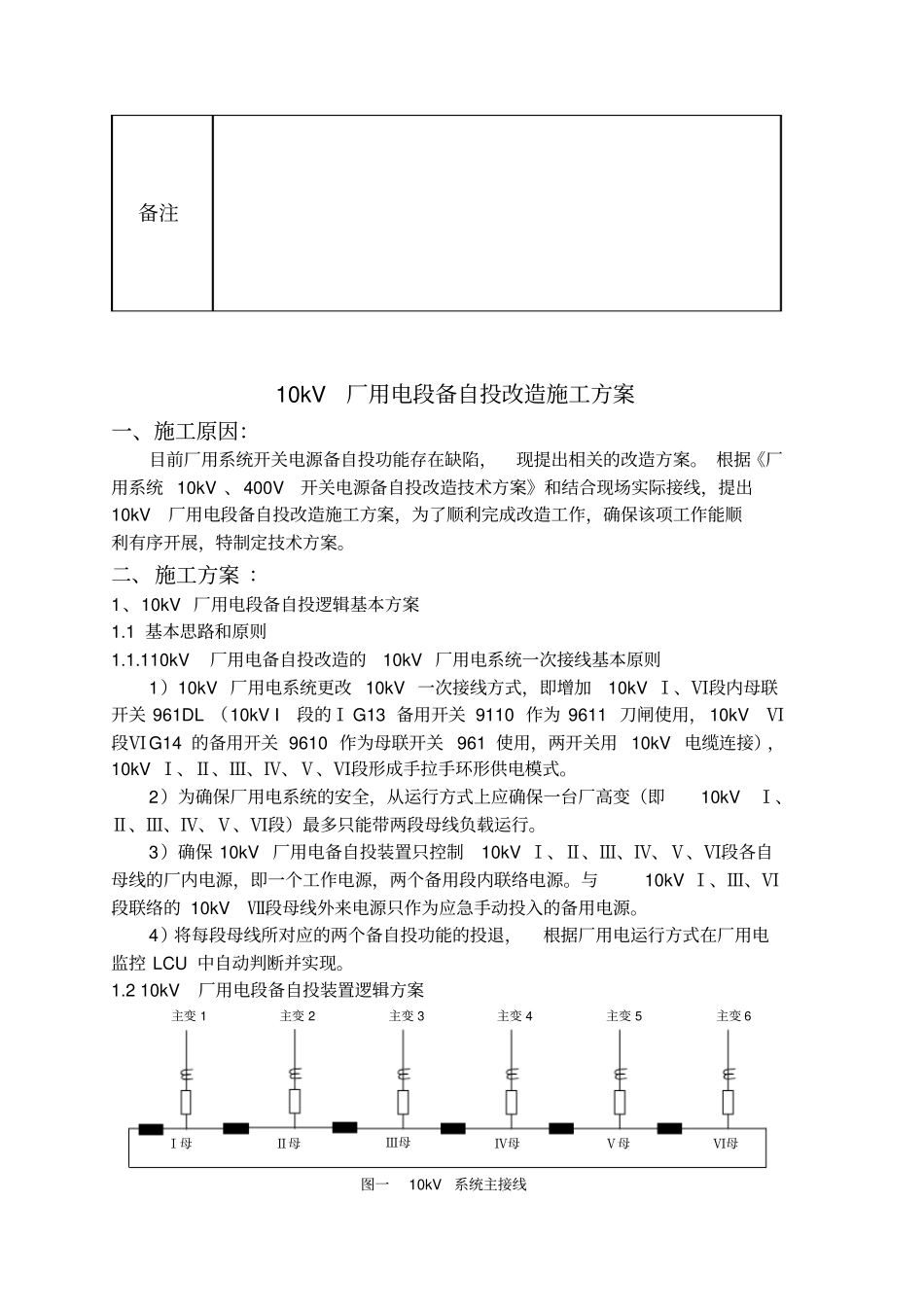

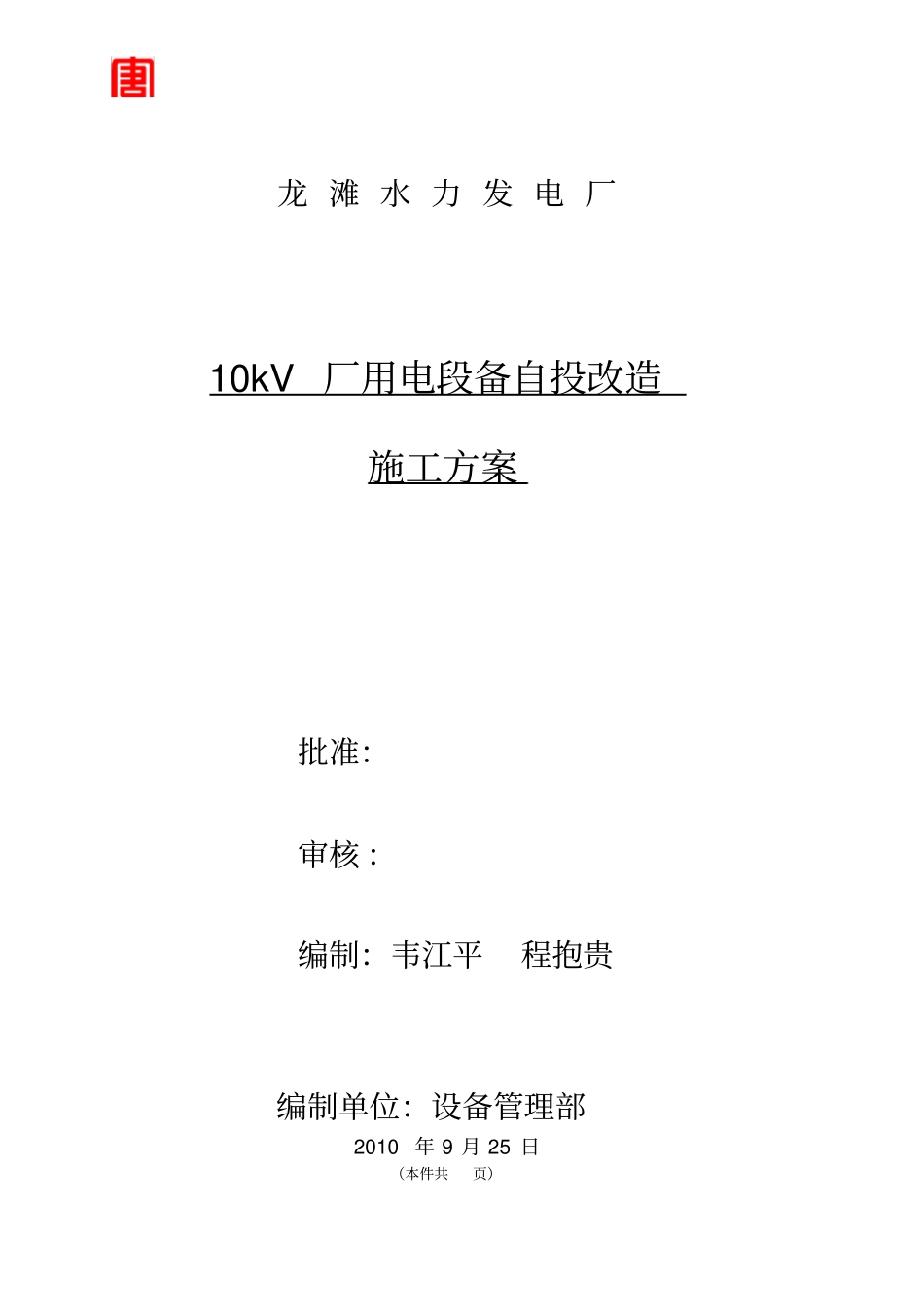

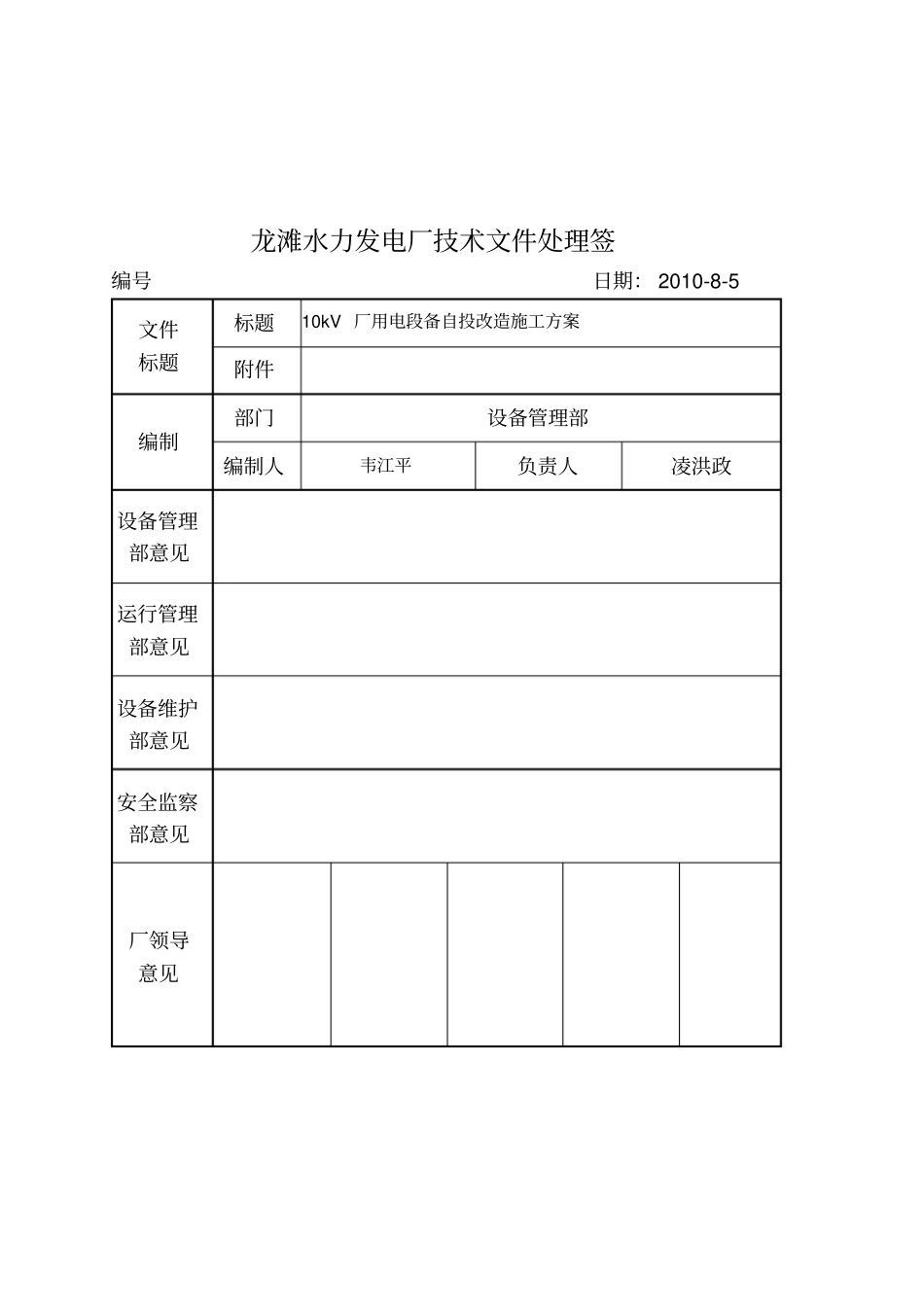

龙滩水力发电厂10kV厂用电段备自投改造施工方案批准：审核：编制：韦江平程抱贵编制单位：设备管理部2010年9月25日（本件共页）龙滩水力发电厂技术文件处理签编号日期：2010-8-5文件标题标题10kV厂用电段备自投改造施工方案附件编制部门设备管理部编制人韦江平负责人凌洪政设备管理部意见运行管理部意见设备维护部意见安全监察部意见厂领导意见备注10kV厂用电段备自投改造施工方案一、施工原因：目前厂用系统开关电源备自投功能存在缺陷，现提出相关的改造方案。根据《厂用系统10kV、400V开关电源备自投改造技术方案》和结合现场实际接线，提出10kV厂用电段备自投改造施工方案，为了顺利完成改造工作，确保该项工作能顺利有序开展，特制定技术方案。二、施工方案：1、10kV厂用电段备自投逻辑基本方案1.1基本思路和原则1.1.110kV厂用电备自投改造的10kV厂用电系统一次接线基本原则1）10kV厂用电系统更改10kV一次接线方式，即增加10kVⅠ、Ⅵ段内母联开关961DL（10kVI段的ⅠG13备用开关9110作为9611刀闸使用，10kVⅥ段ⅥG14的备用开关9610作为母联开关961使用，两开关用10kV电缆连接），10kVⅠ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ段形成手拉手环形供电模式。2）为确保厂用电系统的安全，从运行方式上应确保一台厂高变（即10kVⅠ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ段）最多只能带两段母线负载运行。3）确保10kV厂用电备自投装置只控制10kVⅠ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ段各自母线的厂内电源，即一个工作电源，两个备用段内联络电源。与10kVⅠ、Ⅲ、Ⅵ段联络的10kVⅦ段母线外来电源只作为应急手动投入的备用电源。4）将每段母线所对应的两个备自投功能的投退，根据厂用电运行方式在厂用电监控LCU中自动判断并实现。1.210kV厂用电段备自投装置逻辑方案Ⅱ母主变2主变3Ⅳ母主变4Ⅴ母主变5Ⅵ母主变6Ⅰ母主变1Ⅲ母图一10kV系统主接线把图一所示的主接线划分为6个如图二所示的单元接线，每一个单元配置一台RCS-9653C装置，共配6台，逻辑均相同。下面以其中的一个单元为例（如图二所示）进行说明。Ⅲ母Ⅱ母Ⅰ母Ia2,Ib2,Ic21DL1#变Ia1,Ib1,Ic1Ia3,Ib3,Ic33DL(分段2)2DL(分段1)图二单元接线正常运行时，1DL在合位，分段1开关2DL、分段2开关3DL在分位。当Ⅰ母失电时，跳1DL，合2DL。当Ⅰ母失电时，跳1DL，合3DL。程序会自动比较自投方式1和自投方式2的整定动作时间（跳闸时间+合闸时间），从而确定优先投哪个分段开关。当两个分段开关任一在合位时，备自投会放电。1.2.1接入模拟量1DL的三相电流IA1、IB1、IC1；（保护CT）2DL的三相电流IA2、IB2、IC2；（保护CT）3DL的三相电流IA3、IB3、IC3；（保护CT）Ⅰ母电压UAB1、UBC1；Ⅱ母电压UAB2、UBC2；Ⅲ母电压UAB3、UBC3。1.2.2接入开关量1DL的TWJ1、KKJ1；2DL的TWJ2；3DL的TWJ3；闭锁自投方式1开入、闭锁自投方式2开入、闭锁备自投开入、装置检修、信号复归。1.2.3备自投逻辑1.2.3.1自投方式1（Ⅰ母失电，自投2DL）充电条件：1)Ⅰ母、Ⅱ母均有压；2)1DL在合位，2DL在分位，3DL在分位。同时满足以上条件，经备自投充电时间（可整定）后充电完成。放电条件：1)2DL在合位，或3DL在合位；2)Ⅱ母不满足有压条件，延时15S；3)手跳1DL（KKJ1变为0）；4)有“闭锁自投方式1”或“闭锁备自投”开入；5)1DL或2DL的TWJ异常；6)1DL开关拒跳；7）整定控制字或软压板退出自投方式1；8）1DL过流经延时（可整定）。动作过程：当充电完成后，Ⅰ母无压（小于无压起动定值）、开关1DL三相无流，Ⅱ母有压则起动，若自投方式2充电且(Tt2+Th2)>(Tt1+Th1)，或者自投方式2未充电，则经Tt1延时跳1DL开关。确认1DL跳开后，且Ⅰ母无压（小于无压合闸定值），经Th1延时合2DL。当充电完成后，若“跳位起动自投”控制字投入，当1DL主动跳开（即TWJ1为1）且三相无流，Ⅱ母有压，则起动，若自投方式2充电且(Tt2+Th2)>(Tt1+Th1)，或者自投方式2未充电，则不经延时空跳1DL，其后逻辑同上。1.2.3.2自投方式2（Ⅰ母失电，自投3DL）充电条件：1)Ⅰ母、Ⅲ母均有压；2)1DL在合位，3DL在分位，2DL在分位。同时满足以上条件，经备自投充电时间（可整定）后充电完成。放电条件：1)3DL在合位，或2DL在合位；2)Ⅲ母不满足有压条件，延...
