数控车床自动回转刀架结构与控制设计VIP免费

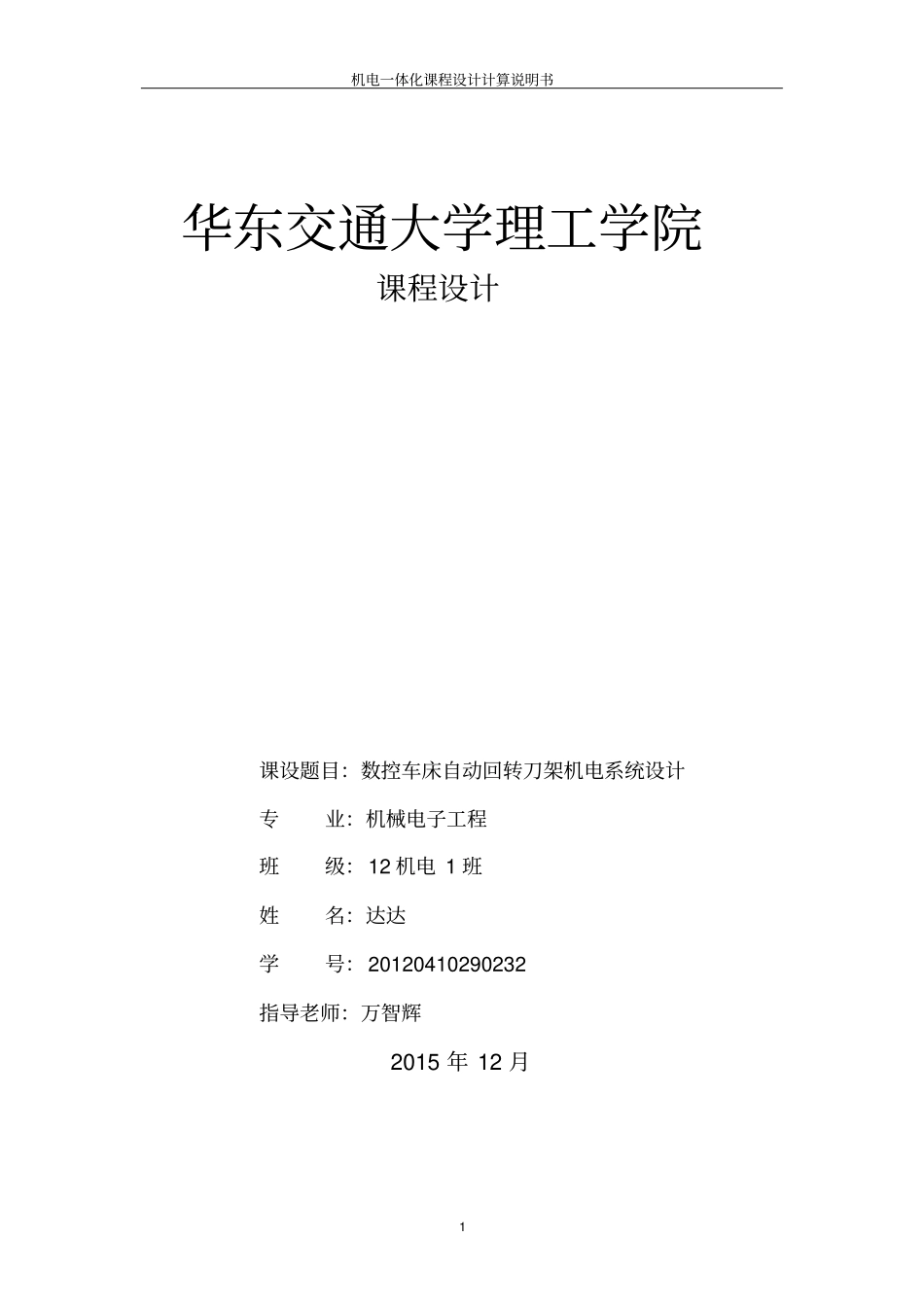

数控车床自动回转刀架结构与控制设计_第1页
1/20

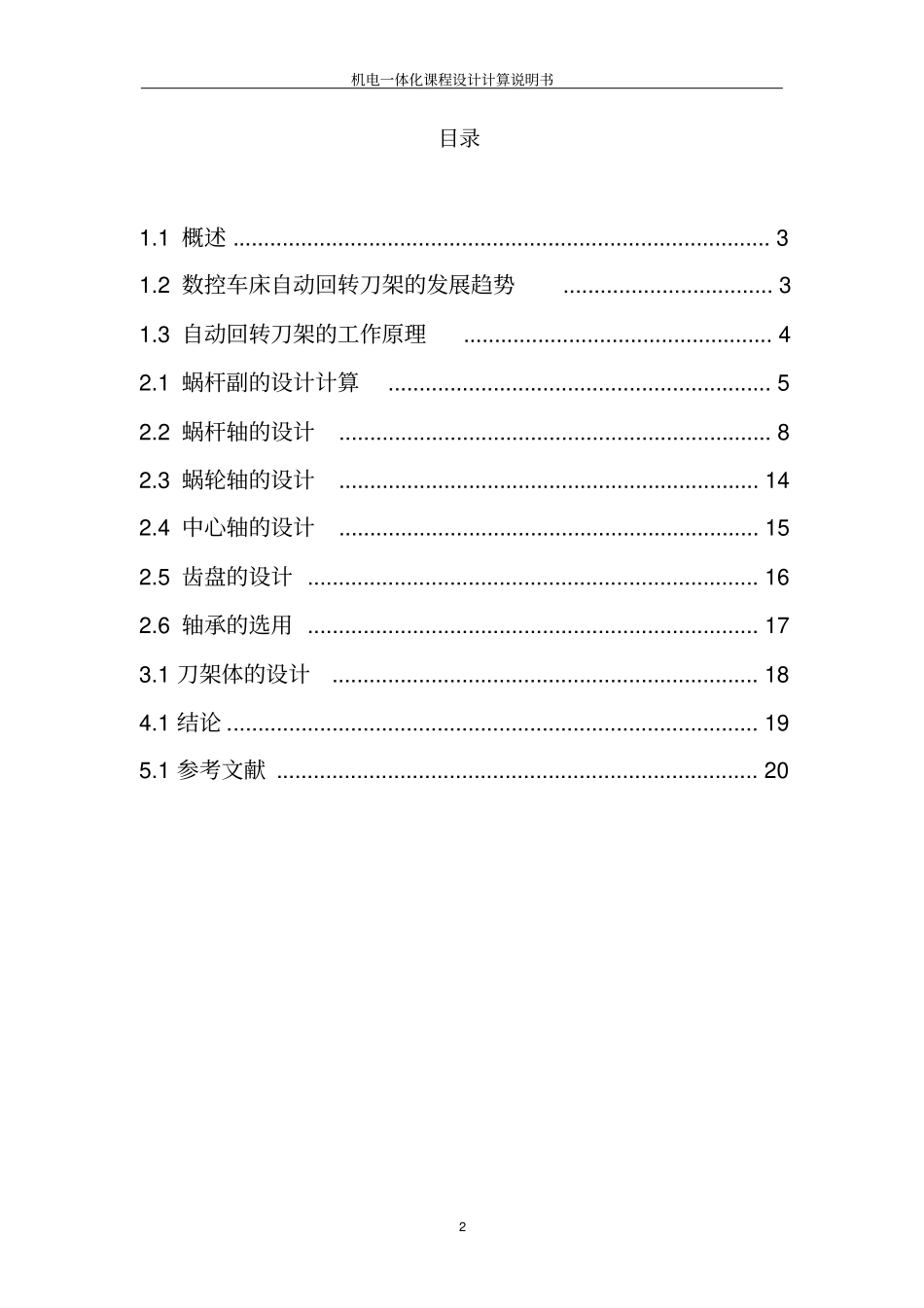

数控车床自动回转刀架结构与控制设计_第2页
2/20

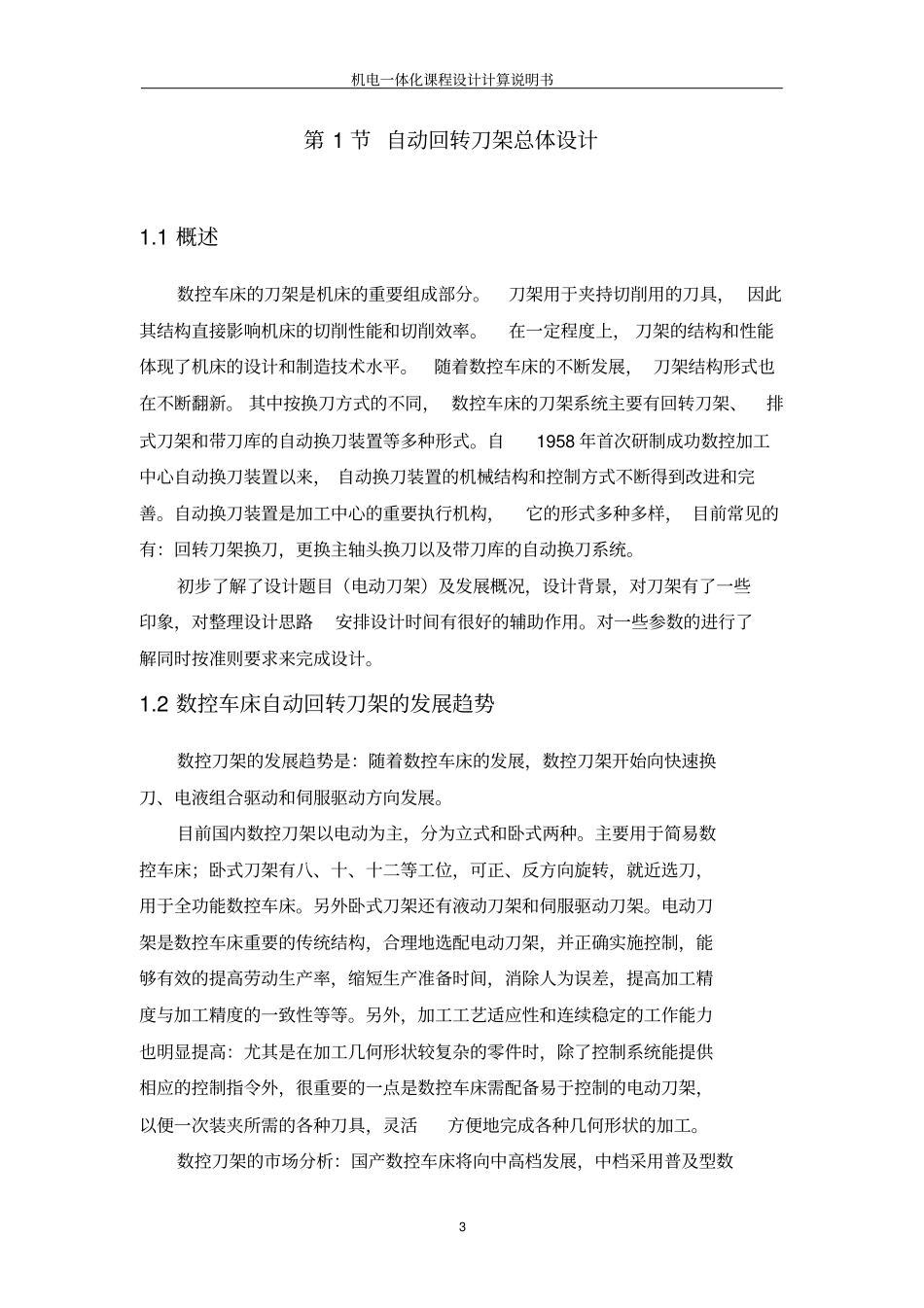

数控车床自动回转刀架结构与控制设计_第3页
3/20
机电一体化课程设计计算说明书1华东交通大学理工学院课程设计课设题目:数控车床自动回转刀架机电系统设计专业:机械电子工程班级:12机电1班姓名:达达学号:20120410290232指导老师:万智辉2015年12月机电一体化课程设计计算说明书2目录1.1概述.......................................................................................31.2数控车床自动回转刀架的发展趋势..................................31.3自动回转刀架的工作原理..................................................42.1蜗杆副的设计计算..............................................................52.2蜗杆轴的设计......................................................................82.3蜗轮轴的设计....................................................................142.4中心轴的设计....................................................................152.5齿盘的设计.........................................................................162.6轴承的选用.........................................................................173.1刀架体的设计.....................................................................184.1结论......................................................................................195.1参考文献..............................................................................20机电一体化课程设计计算说明书3第1节自动回转刀架总体设计1.1概述数控车床的刀架是机床的重要组成部分。刀架用于夹持切削用的刀具,因此其结构直接影响机床的切削性能和切削效率。在一定程度上,刀架的结构和性能体现了机床的设计和制造技术水平。随着数控车床的不断发展,刀架结构形式也在不断翻新。其中按换刀方式的不同,数控车床的刀架系统主要有回转刀架、排式刀架和带刀库的自动换刀装置等多种形式。自1958年首次研制成功数控加工中心自动换刀装置以来,自动换刀装置的机械结构和控制方式不断得到改进和完善。自动换刀装置是加工中心的重要执行机构,它的形式多种多样,目前常见的有:回转刀架换刀,更换主轴头换刀以及带刀库的自动换刀系统。初步了解了设计题目(电动刀架)及发展概况,设计背景,对刀架有了一些印象,对整理设计思路安排设计时间有很好的辅助作用。对一些参数的进行了解同时按准则要求来完成设计。1.2数控车床自动回转刀架的发展趋势数控刀架的发展趋势是:随着数控车床的发展,数控刀架开始向快速换刀、电液组合驱动和伺服驱动方向发展。目前国内数控刀架以电动为主,分为立式和卧式两种。主要用于简易数控车床;卧式刀架有八、十、十二等工位,可正、反方向旋转,就近选刀,用于全功能数控车床。另外卧式刀架还有液动刀架和伺服驱动刀架。电动刀架是数控车床重要的传统结构,合理地选配电动刀架,并正确实施控制,能够有效的提高劳动生产率,缩短生产准备时间,消除人为误差,提高加工精度与加工精度的一致性等等。另外,加工工艺适应性和连续稳定的工作能力也明显提高:尤其是在加工几何形状较复杂的零件时,除了控制系统能提供相应的控制指令外,很重要的一点是数控车床需配备易于控制的电动刀架,以便一次装夹所需的各种刀具,灵活方便地完成各种几何形状的加工。数控刀架的市场分析:国产数控车床将向中高档发展,中档采用普及型数机电一体化课程设计计算说明书4控刀架配套,高档采用动力型刀架,兼有液压刀架、伺服刀架、立式刀架等品种。数控刀架的高、中、低档产品市场数控刀架作为数控机床必需的功能部件,直接影响机床的性能和可靠性,是机床的故障高发点。这就要求设计的刀架具有具有转位快,定位精度高,切向扭矩大的特点。它的原理采用蜗杆传动,上下齿盘啮合,螺杆夹紧的工作原理。1.3自动回转刀架的工作原理回转刀架的工作原理为机械螺母升降转位式。工作过程可分为刀架抬起、刀架转位、刀架定位并压紧等几个步骤。图1.1为螺旋升降式四方刀架,其工作过程如下:①刀架抬起当数控系统发出换刀指令后,...
