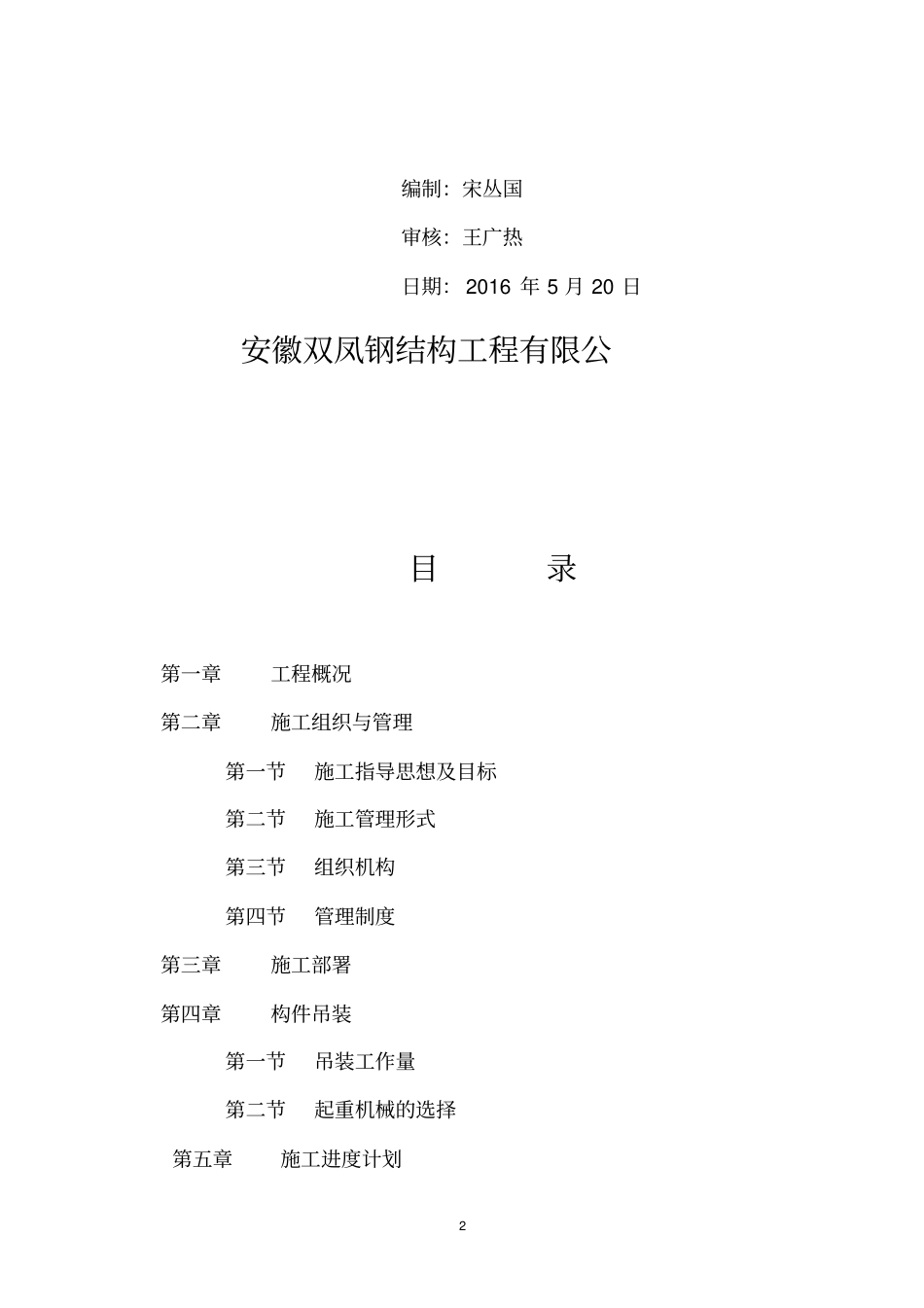

1滨湖新区二单元第二小学(望湖小学防水屋面板设计、施工工程)施工组织设计2编制：宋丛国审核：王广热日期：2016年5月20日安徽双凤钢结构工程有限公目录第一章工程概况第二章施工组织与管理第一节施工指导思想及目标第二节施工管理形式第三节组织机构第四节管理制度第三章施工部署第四章构件吊装第一节吊装工作量第二节起重机械的选择第五章施工进度计划3第六章安装施工方法与措施第七章文明施工第八章雨季施工及防台风措施及安全措施第一章工程概况1-1、总体概述：一、本工程坐落于安徽省合肥市滨湖新区。1、结构施工图依据以下条件进行设计以及结构要求。1.《压型金属板设计与施工规程》YBJ216-882.《金属反复弯曲试验方法（厚度小于或等于3mm薄板及带材）》GB235-993.《钢结构工程施工质量及验收规范》GB50205-20012、《屋面工程技术规范》GB50345-2012材料标准：1.《碳素结构钢》GB700-20062.《建筑用压型钢板》GB/T12755-20083.《变形铝及铝合金牌号表示方法》GB/T16474-199644.《铝及铝合金扎制板材》GB/T3880.1-20065.《建筑用铝型材、铝板氟碳涂层》JC133-20006.《铝及铝合金彩色涂层板、带材》YS/T431-20007.《紧固件机械性能、螺栓、螺钉和螺柱》GB3098.1-2010工程内容：本工程内容是指钢结构项目的安装，主要包括：（1）钢结构由以下几部分构成：（a）檩条固定：一．主要连接方式。1.将原有屋面利用切割机开槽，开槽位置确定在楼承板焊钉处。2.利用电焊将檩条焊接在焊钉上，以达到稳定连接。3.利用自攻螺丝将铝镁锰板支架固定在檩条上，将屋面板采用直立式锁边机锁紧。二.前期处理。1.首先参考原图纸准确的定位焊钉所在的位置，从屋面的一端取点确认起始位置处的焊钉。然后在末端位置取点找准焊钉的位置，利用两点一线确定一整排屋面焊钉的位置，利用此方法找出整个屋面焊钉的位置。2.利用切割机以焊钉为参考开槽，左右50mm，开出100mm块560mm深的定位槽，将方管焊接在焊钉上，焊接稳固后刷防腐漆。3.支架定位，切割一块瓦宽度为10cm作为模型，定位支架的位置，确定位置后利用自攻钉定位支架。三、安装要求要求1.采用卷合锁扣式直立锁边固定方式：首先将固定座用螺钉固定在檩条上，再将屋面板扣在固定座的扣头上，最后用电动锁边机将屋面板的搭接边锁合在一起。由于采用了锁合式直立锁边的固定方式，屋面没有螺钉外露，整个屋面不但美观而且从根本上杜绝了螺钉造成的漏水隐患。一、材料选用：1.本方案选用的是优质铝合金板屋面系统材料，综合考虑了屋面系统的安全性、实用性、耐久性。主要包括：防水、抗风、保温、吸音、防潮、防尘、防火、防雷等方面。2.a.屋面板：0.9mm厚铝镁锰。屋面板高品质铝合金板屋面基材，该产品具有外形美观、强度高的优点，具有很好的防腐性和耐久性。b.檩条：檩条：C280x75x20x3.0檩条表面处理采用热镀锌处理，具有很好的防腐性和耐久性。二、主要焊接技术要求：1.由于在屋面檩条定位于原有屋面开槽固定，所以结构稳定，焊缝在达到3级焊缝即可。不涉及结构安全主要功能，结构安全涉猎范围为原施工单位网架及主檩条稳定情况。6三、防火设计1.本系统采用的屋面板、固定座、檩条以及配件均为不燃材料，在出现火灾等意外情况时，屋面系统不会发生燃烧，也不会产生有毒气体，屋面板采用AA级材料，火焰在其表面燃烧不会蔓延。四、防雷设计1.根据《建筑物防雷设计规范》第4。1。4条规定：当金属板下无易燃物品，板厚》0.5mm时，屋面板可作为接闪器。此工程采用的铝镁锰板厚0.9mm，下面是不燃物钢檩条，完全满足上述条件，用其屋面作为接闪极，将屋面板作为接闪器，通过铝合金固定座将电流引到檩条上，和钢结构连成一整体.引下线纵横间距≤10m.五、屋面变形的防治措施1.本系统采用的直立锁边的固定方式，固定座在长度方向上不限制屋面板的自由度，屋面板在温度变化时可自由伸缩，不会产生温度应力，也就不会存在屋面板在温度变化情况下的变形问题。第二章施工组织与管理第一节施工指导思想与目标1、指导思想：公司将本工程列为重点工程项目，本着“质量第一用户至上，重信誉、守合同”的宗旨，严格执行项目管理，确保质量、进度、安全及文明施工。2、...
