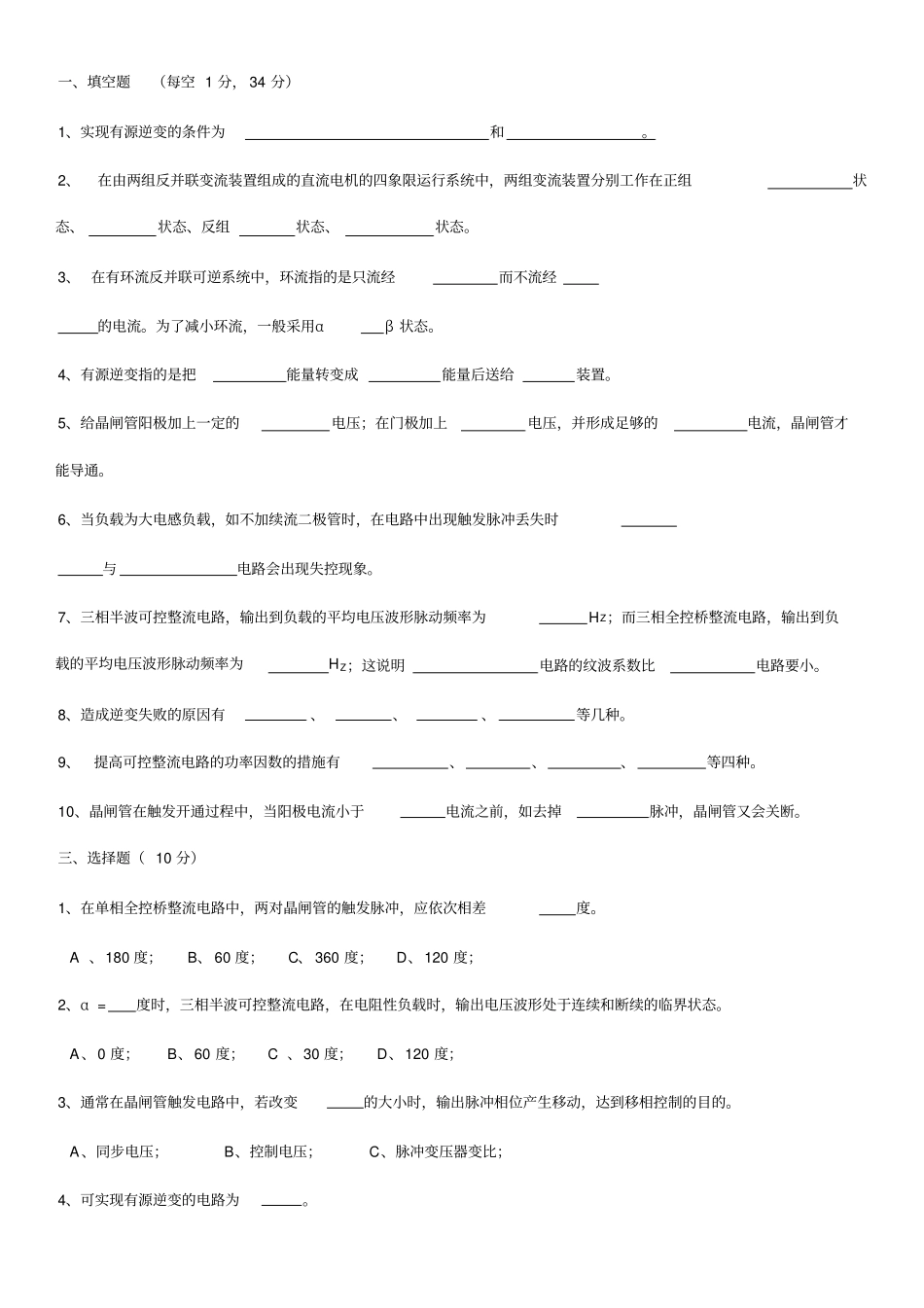

一、填空题（每空1分，34分）1、实现有源逆变的条件为和。2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。3、在有环流反并联可逆系统中，环流指的是只流经而不流经的电流。为了减小环流，一般采用αβ状态。4、有源逆变指的是把能量转变成能量后送给装置。5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时与电路会出现失控现象。7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为HZ；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为HZ；这说明电路的纹波系数比电路要小。8、造成逆变失败的原因有、、、等几种。9、提高可控整流电路的功率因数的措施有、、、等四种。10、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。三、选择题（10分）1、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差度。A、180度；B、60度；C、360度；D、120度；2、α=度时，三相半波可控整流电路，在电阻性负载时，输出电压波形处于连续和断续的临界状态。A、0度；B、60度；C、30度；D、120度；3、通常在晶闸管触发电路中，若改变的大小时，输出脉冲相位产生移动，达到移相控制的目的。A、同步电压；B、控制电压；C、脉冲变压器变比；4、可实现有源逆变的电路为。A、单相全控桥可控整流电路B、三相半控桥可控整流电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路5、由晶闸管构成的可逆调速系统中，逆变角βmin选时系统工作才可靠。A、300~350B、100~150C、00~100D、00四、问答题（每题9分，18分）1、什么是逆变失败？形成的原因是什么？2、为使晶闸管变流装置正常工作，触发电路必须满足什么要求？五、分析、计算题：（每题9分，18分）1、三相半波可控整流电路，整流变压器的联接组别是D/Y—5，锯齿波同步触发电路中的信号综合管是NPN型三极管。试确定同步变压器TS的接法钟点数为几点钟时，触发同步定相才是正确的，并画出矢量图。（8分）2、如图所示：变压器一次电压有效值为220V，二次各段电压有效值为100V，电阻性负载，R=10Ω，当控制角α=90o时，求输出整流电压的平均值Ud，负载电流Id，并绘出晶闸管、整流二极管和变压器一次绕组电流的波形。（10分）一、填空题1、要有一个直流逆变电源，它的极性方向与晶闸管的导通方向一致，其幅极应稍大于逆变桥直流侧输出的平均电压；逆变桥必须工作在β<90o（即α>90o）区间，使输出电压极性与整流时相反，才能把直流能量逆变成交流能量反送到交流电网。2、整流，逆变，整流，逆变，3、变流桥，不流经负载，α>β，4、直流，交流，电网的，5、正向，正向门极，门极触发，6、单相桥式半控整流桥，三相桥式半控整流桥，7、150，300，三相桥式全控整流桥，三相半波可控流电路，8、逆变桥晶闸管或元件损坏，供电电源缺相，逆变角太小，触发脉冲丢失或未按时到达，9、小控制角运行，增加电源相数，多组变流装置串联运行并进行控制，增加电容补偿装置，10、掣住，触发脉冲，san1、A；2、C；3、B；4、A；5A；四、1、逆变失败指的是：逆变过程中因某种原因使换流失败，该关断的器件末关断，该导通的器件末导通。从而使逆变桥进入整流状态，造成两电源顺向联接，形成短路。逆变失败后果是严重的，会在逆变桥与逆变电源之间产生强大的环流，损坏开关器件。产生逆变失败的原因：一是逆变角太小；二是出现触发脉冲丢失；三是主电路器件损坏；四是电源缺相等。2、A、触发电路必须有足够的输出功率；A、触发脉冲必须与主回路电源电压保持同步；B、触发脉冲要有一定的宽度，且脉冲前沿要陡；C、触发脉冲的移相范围应能满足主电路的要求；五、1、由于采用锯齿波同步触发电路，用NPN三极管做综合管，故同步电压应滞后于晶闸管阳极电压180o相位角。并画出矢量图如下：同步变压器的联接组别应选择D/Y=11。2、输出电压平均值为：2222023)(sin22)(sin21UttdttdUUd10232URUIdd变压器一次侧电流波形II1，整波二极管管电流IV...
