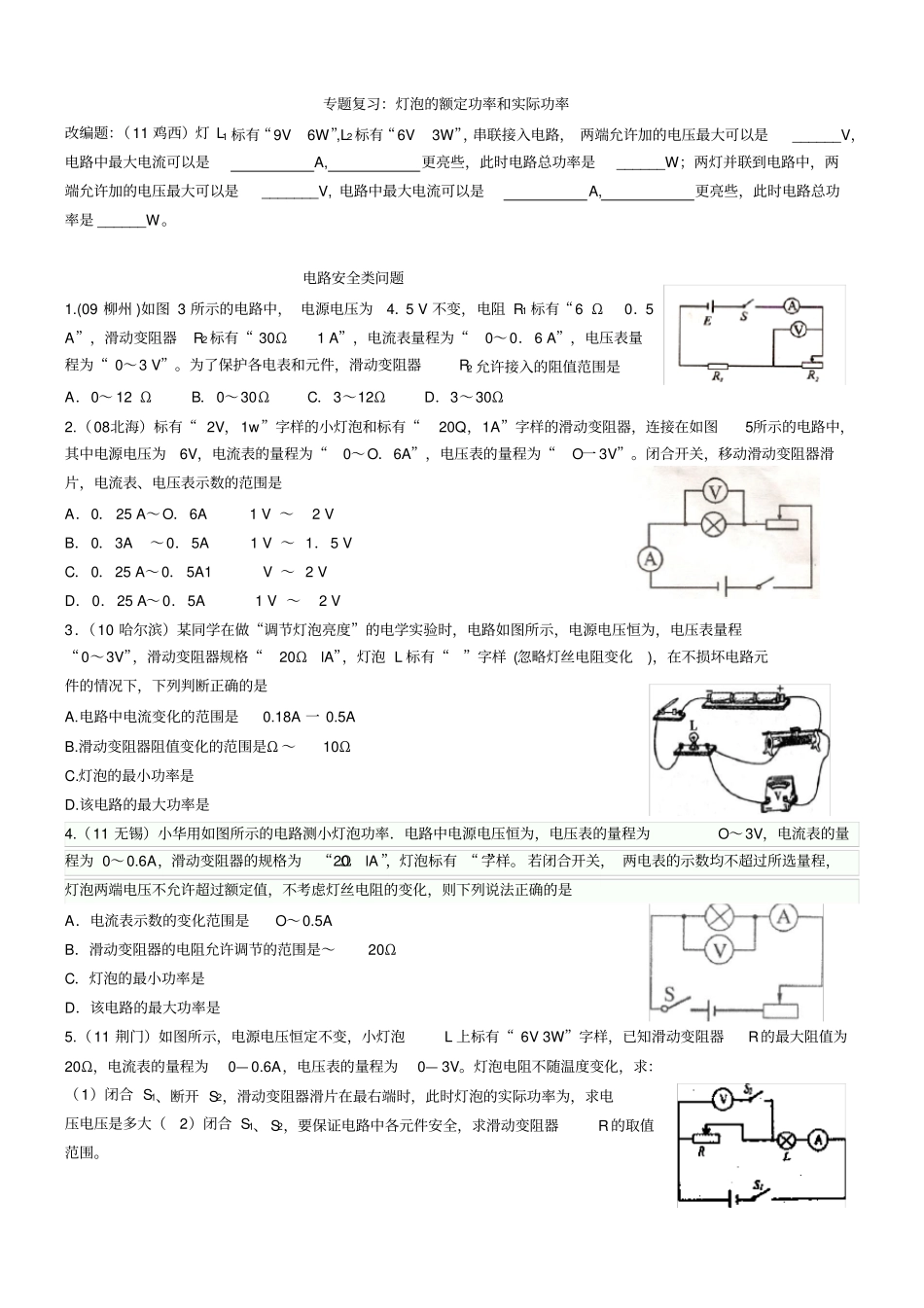

专题复习：灯泡的额定功率和实际功率改编题：（11鸡西）灯L1标有“9V6W”,L2标有“6V3W”，串联接入电路，两端允许加的电压最大可以是______V，电路中最大电流可以是A,更亮些，此时电路总功率是______W；两灯并联到电路中，两端允许加的电压最大可以是_______V,电路中最大电流可以是A,更亮些，此时电路总功率是______W。电路安全类问题1.(09柳州)如图3所示的电路中，电源电压为4．5V不变，电阻R1标有“6Ω0．5A”，滑动变阻器R2标有“30Ω1A”，电流表量程为“0～0．6A”，电压表量程为“0～3V”。为了保护各电表和元件，滑动变阻器R2允许接入的阻值范围是A．0～12ΩB．0～30ΩC．3～12ΩD．3～30Ω2.（08北海）标有“2V，1w”字样的小灯泡和标有“20Q，1A”字样的滑动变阻器，连接在如图5所示的电路中，其中电源电压为6V，电流表的量程为“0～O．6A”，电压表的量程为“O一3V”。闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是A．0．25A～O．6A1V～2VB．0．3A～0．5A1V～1．5VC．0．25A～0．5A1V～2VD．0．25A～0．5A1V～2V3．（10哈尔滨）某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是A.电路中电流变化的范围是0.18A一0.5AB.滑动变阻器阻值变化的范围是Ω～10ΩC.灯泡的最小功率是D.该电路的最大功率是4.（11无锡）小华用如图所示的电路测小灯泡功率．电路中电源电压恒为，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20ΩlA”，灯泡标有“”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是A．电流表示数的变化范围是O～0.5AB．滑动变阻器的电阻允许调节的范围是～20ΩC．灯泡的最小功率是D．该电路的最大功率是5.（11荆门）如图所示，电源电压恒定不变，小灯泡L上标有“6V3W”字样，已知滑动变阻器R的最大阻值为20Ω，电流表的量程为0—0.6A，电压表的量程为0—3V。灯泡电阻不随温度变化，求：（1）闭合S1、断开S2，滑动变阻器滑片在最右端时，此时灯泡的实际功率为，求电压电压是多大（2）闭合S1、S2，要保证电路中各元件安全，求滑动变阻器R的取值范围。电能表类问题1.（11湛江）小鹏同学家的电能表如图6所示，则小鹏家已消耗的电能为___kWh，转盘已转过______转；他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘3分钟转过100转，电水壶工作时的实际电功率为______W．306000010002.（11重庆）小明家中的电能表如图7所示，从表盘信息可知，小明家接入的用电器总功率不能超过_________W。当家里只有微波炉工作时，电能表在1min内转60转，则微波炉消耗的电能为___________J。3．（10龙岩）电子式电能表表盘上标有3000imp/kW·h”字样（“imp/kW·h”是电子式电能表的一个重要参数——“脉冲输出”的单位，其数值表示用电1kW·h表盘上耗电指示灯闪烁的次数），将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次，该用电器在上述时间内消耗的电能为kW·h，用电器的电功率是W。3004.（10安徽芜湖）家用电器工作时往往达不到额定的电压和功率。某同学在家中做了如下实验：他首先查看自己家的电能表，表上标有“3600R／kW·h”字样；随后他关闭了家中所有用电器，只让一只标有“220V、1210W”的电水壶盛满水持续工作，与此同时，观察到电能表转盘3分钟转过180圈。假设电水壶的电阻保持不变，求：(1)电水壶的电阻；(2)电水壶工作时的实际电功率；(3)该同学家的实际电压。家庭电路故障分析1.（11黑龙江）小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断。她在爸爸的协助下用一盏标有“220V40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示。然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，但都比正常发光暗；当只闭合开关S2时，L0正常发光，L2不发光。由此可以判断（）A.L1和L2所在的支路均短路B.L1所在的支路完好，L2所在的支路短...
