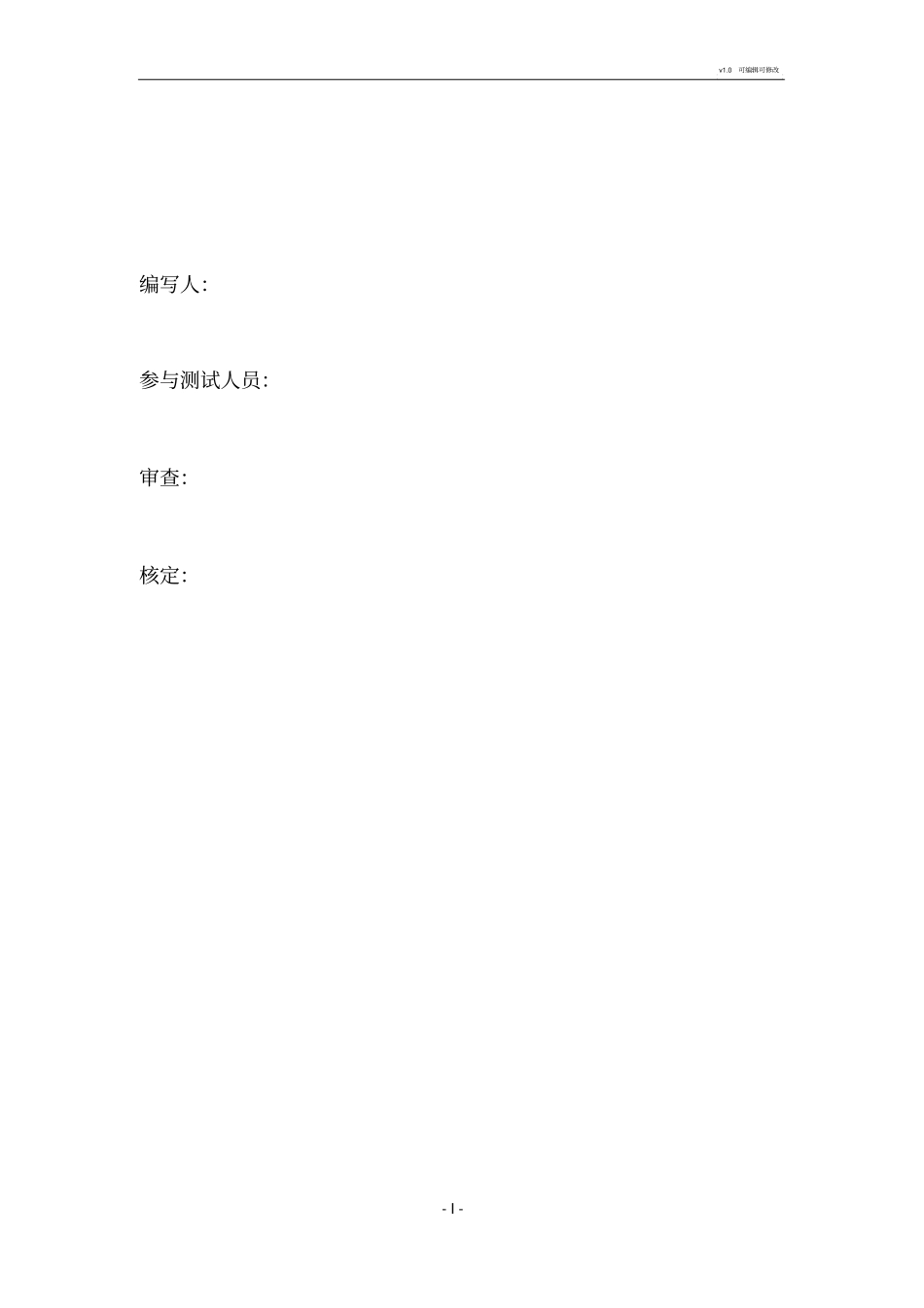

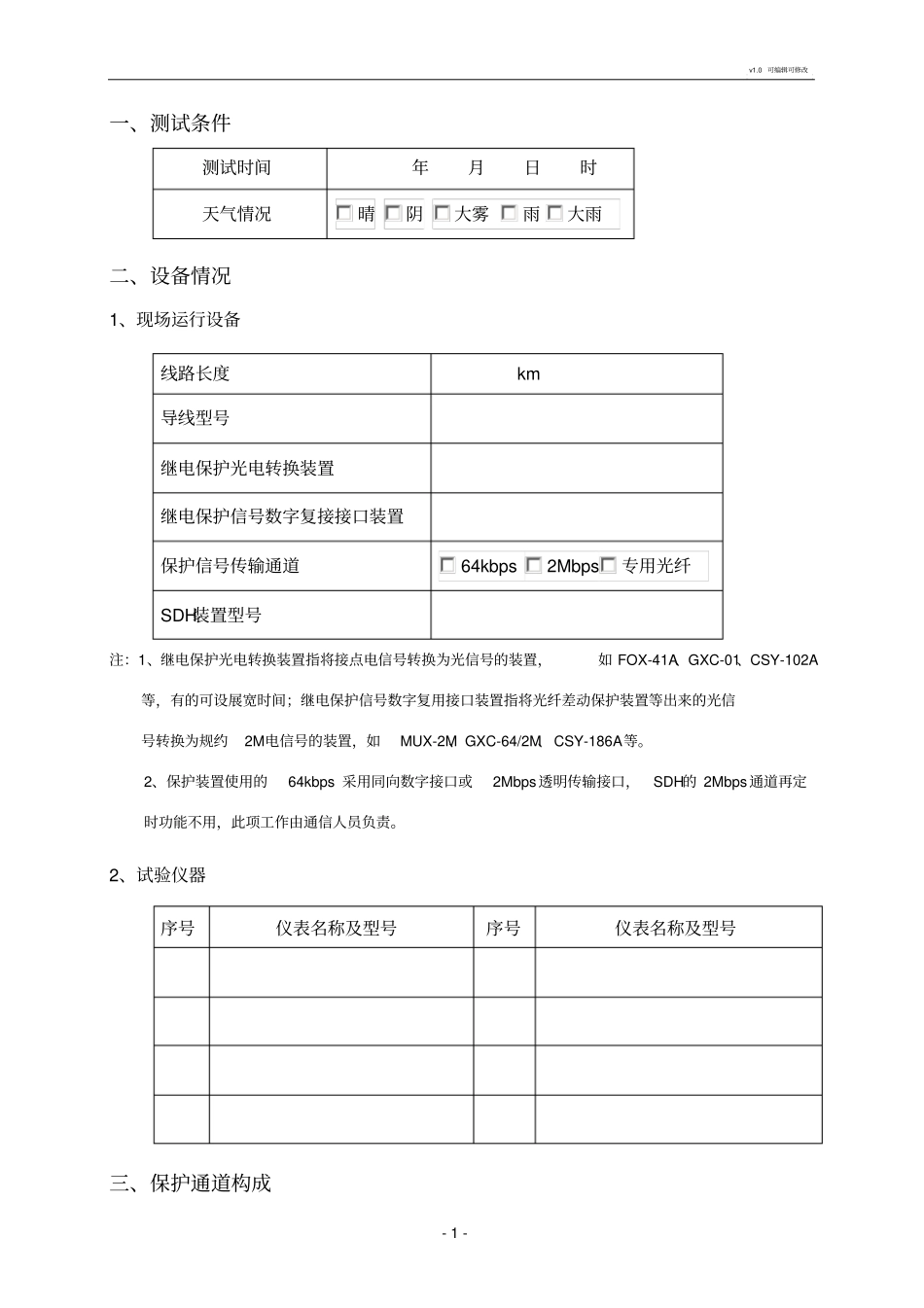

v1.0可编辑可修改1附件2保护光纤通道测试报告线路名称：电压等级：测试地点：测试单位：单位盖章测试日期：v1.0可编辑可修改-I-编写人：参与测试人员：审查：核定：v1.0可编辑可修改-1-一、测试条件测试时间年月日时天气情况晴阴大雾雨大雨二、设备情况1、现场运行设备线路长度km导线型号继电保护光电转换装置继电保护信号数字复接接口装置保护信号传输通道64kbps2Mbps专用光纤SDH装置型号注：1、继电保护光电转换装置指将接点电信号转换为光信号的装置，如FOX-41A、GXC-01、CSY-102A等，有的可设展宽时间；继电保护信号数字复用接口装置指将光纤差动保护装置等出来的光信号转换为规约2M电信号的装置，如MUX-2M、GXC-64/2M、CSY-186A等。2、保护装置使用的64kbps采用同向数字接口或2Mbps透明传输接口，SDH的2Mbps通道再定时功能不用，此项工作由通信人员负责。2、试验仪器序号仪表名称及型号序号仪表名称及型号三、保护通道构成v1.0可编辑可修改-2-保护型号保护通道名称通信通道编号通道路由主一保护通道一通道二辅A保护通道一通道二主二保护通道一通道二辅B保护通道一通道二主三保护通道一通道二备注：以罗平变滇罗Ⅰ线为例，主一保护通道一通信通道编号为如“罗平变2M29”，通道路由为点对点，罗平——滇东。通道路由通常指：专用、点对点、迂回，当为迂回时应说明迂回通道经过的站点。四、差动保护光纤通道测试专用光纤方式尾纤OPGW光纤分相电流差动保护装置光纤分相电流差动保护装置RXFXODF配线架RXFX差动保护接收光功率差动保护发光功率光纤接线盒光纤接线盒ODF配线架FXRX光纤接线盒光纤接线盒差动保护发光功率RXFX差动保护接收光功率尾纤继保小室继保小室通信机房及SDH网络ODF处接收光功率ODF处发光功率ODF处发光功率ODF处接收光功率测试点1测试点2（A）配有光纤接线盒的专用光纤通道连接图v1.0可编辑可修改-3-尾纤OPGW光纤分相电流差动保护装置RXFXODF配线架RXFX差动保护接收光功率ODF处接收光功率ODF配线架FXRX尾纤ODF处接收光功率光纤分相电流差动保护装置RXFX差动保护接收光功率继保小室继保小室通信机房及SDH网络测试点1测试点2（B）未有光纤接线盒的专用光纤通道连接图图1差动保护专用光纤通道连接示意图、保护装置及保护通信接口装置发光功率和接收功率测试测试目的：测试保护装置和光纤接口的发光功率以及接收功率。测试方法：分别用光功率计测量保护装置发信端（FX）尾纤的光功率——保护装置的发光功率和保护装置收信端（RX）尾纤的光功率——保护装置接收到的光功率。测试地点：保护装置光纤端口和光纤接线盒光纤端口及ODF架处。测试分工：测试点1处由继保人员负责，测试点2处由保护人员和通信人员共同负责。注意事项：1、了解保护装置和保护通信接口装置的发光功率是否在厂家的给定范围内，同时测试尾纤及接头的损耗是否满足要求。2、新安装试验、全检及部检时测试点1和测试点2都应进行测试，并建立技术档案，在继保专业存档。部检时若收信功率与投产时相比不低于5dBm即可，发信功率若变化超过±3dBm，请于厂家联系。3、由于保护装置及保护接口装置的发光功率通常无法直接测量，需要借助尾纤，测量到的发光功率实为经过尾纤后的光功率。有光纤接线盒时，由于尾纤较短，尾纤的光衰耗较小，就将发信端口尾纤测量得到的光功率看作装置的发光功率；无光纤接线盒时，由于尾纤较长，光衰耗较大，测量得到的保护装置的发光功率与装置的标称发光功率就有一定的差距，若测得的发光功率与装置的标称发光功率有较大的差距，就需要向厂家询问，以确保装置及尾纤是否正常。4、无光纤接线盒时，测试点1仅可以测量到保护装置的接收到的光功率，v1.0可编辑可修改-4-测试点2仅可测量到ODF处接收到的光功率（即保护装置经过尾纤后的发光功率），测量到的光功率均填在测试点1、测试点2的“实测接收光功率”栏。5、测试时两侧保护正常运行，光纤通道连接正常。对于RCS931、CSC103、PSL603保护，通道时延可在保护装置面板上进行查看。WXH803保护无此功能。6、常用保护装置的发光功率及接收灵敏度见附件，若测试光功率损耗较大时，请与该保护装置的生产厂家确认保护装置的发光功率。表...
