中频炉作业指导书VIP免费

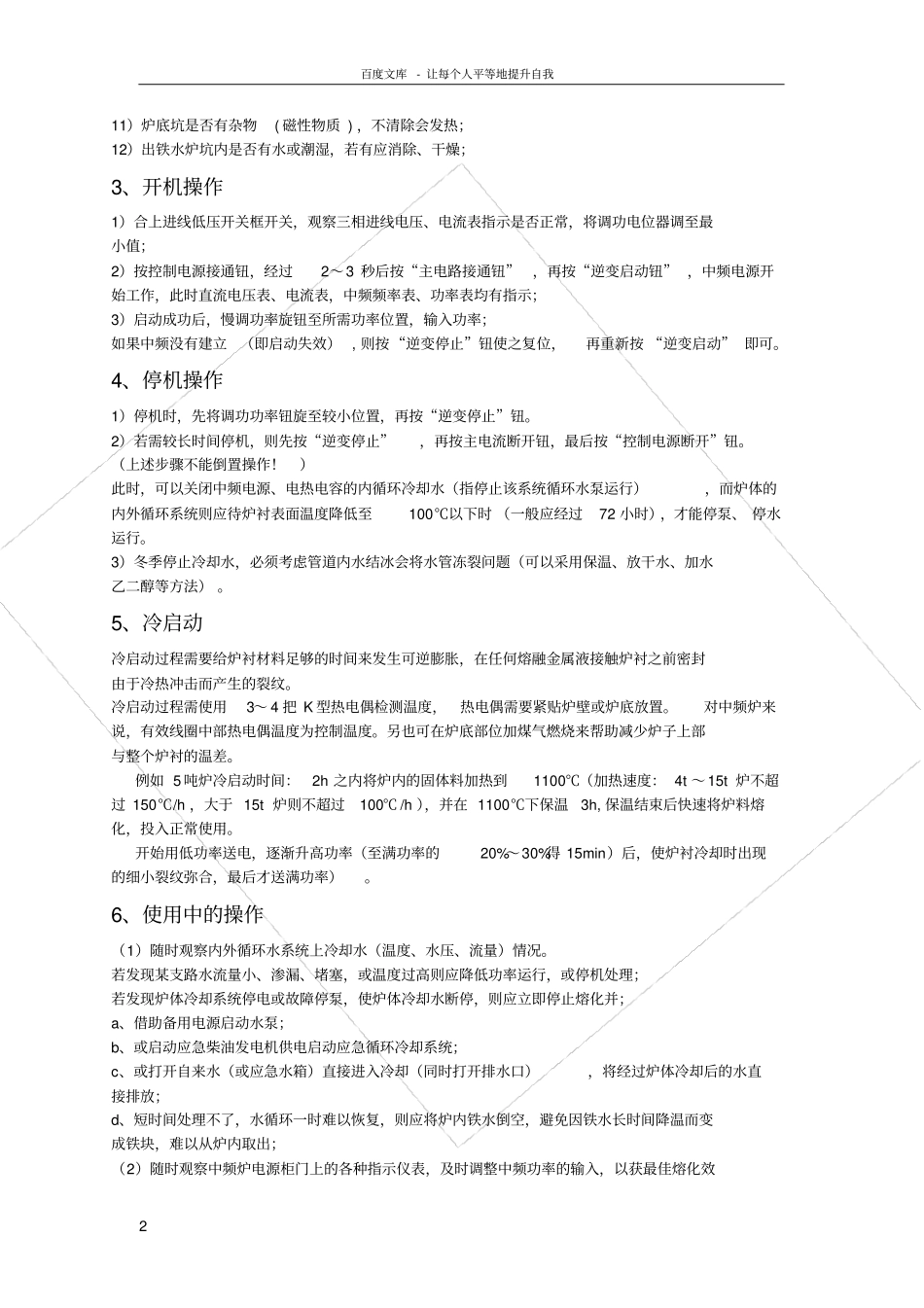

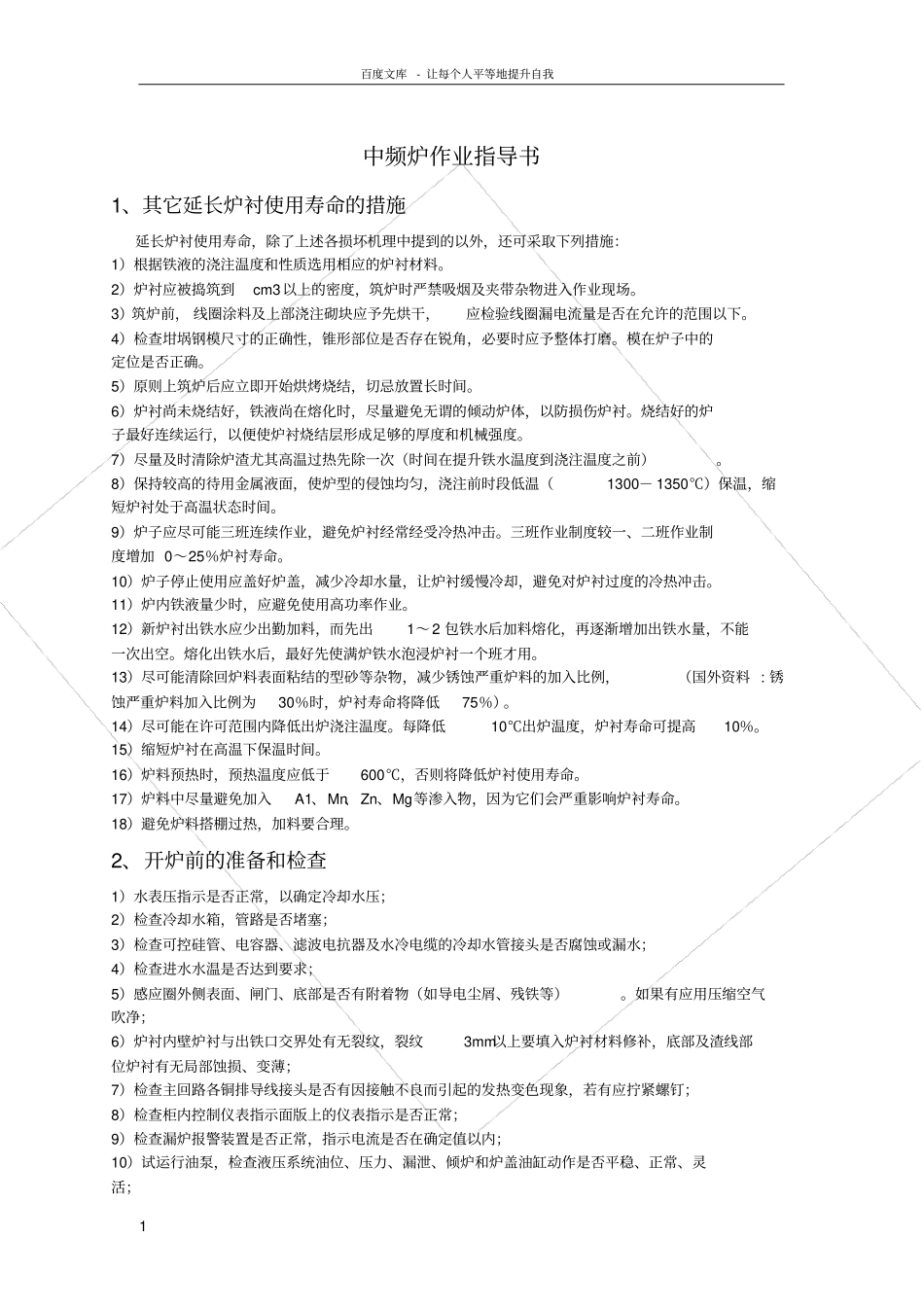

百度文库-让每个人平等地提升自我1中频炉作业指导书1、其它延长炉衬使用寿命的措施延长炉衬使用寿命，除了上述各损坏机理中提到的以外，还可采取下列措施：1）根据铁液的浇注温度和性质选用相应的炉衬材料。2）炉衬应被捣筑到cm3以上的密度，筑炉时严禁吸烟及夹带杂物进入作业现场。3）筑炉前，线圈涂料及上部浇注砌块应予先烘干，应检验线圈漏电流量是否在允许的范围以下。4）检查坩埚钢模尺寸的正确性，锥形部位是否存在锐角，必要时应予整体打磨。模在炉子中的定位是否正确。5）原则上筑炉后应立即开始烘烤烧结，切忌放置长时间。6）炉衬尚未烧结好，铁液尚在熔化时，尽量避免无谓的倾动炉体，以防损伤炉衬。烧结好的炉子最好连续运行，以便使炉衬烧结层形成足够的厚度和机械强度。7）尽量及时清除炉渣尤其高温过热先除一次（时间在提升铁水温度到浇注温度之前）。8）保持较高的待用金属液面，使炉型的侵蚀均匀，浇注前时段低温（1300－1350℃）保温，缩短炉衬处于高温状态时间。9）炉子应尽可能三班连续作业，避免炉衬经常经受冷热冲击。三班作业制度较一、二班作业制度增加0～25％炉衬寿命。10）炉子停止使用应盖好炉盖，减少冷却水量，让炉衬缓慢冷却，避免对炉衬过度的冷热冲击。11）炉内铁液量少时，应避免使用高功率作业。12）新炉衬出铁水应少出勤加料，而先出1～2包铁水后加料熔化，再逐渐增加出铁水量，不能一次出空。熔化出铁水后，最好先使满炉铁水泡浸炉衬一个班才用。13）尽可能清除回炉料表面粘结的型砂等杂物，减少锈蚀严重炉料的加入比例，（国外资料:锈蚀严重炉料加入比例为30％时，炉衬寿命将降低75％）。14）尽可能在许可范围内降低出炉浇注温度。每降低10℃出炉温度，炉衬寿命可提高10％。15）缩短炉衬在高温下保温时间。16）炉料预热时，预热温度应低于600℃，否则将降低炉衬使用寿命。17）炉料中尽量避免加入A1、Mn、Zn、Mg等渗入物，因为它们会严重影响炉衬寿命。18）避免炉料搭棚过热，加料要合理。2、开炉前的准备和检查1）水表压指示是否正常，以确定冷却水压；2）检查冷却水箱，管路是否堵塞；3）检查可控硅管、电容器、滤波电抗器及水冷电缆的冷却水管接头是否腐蚀或漏水；4）检查进水水温是否达到要求；5）感应圈外侧表面、闸门、底部是否有附着物（如导电尘屑、残铁等）。如果有应用压缩空气吹净；6）炉衬内壁炉衬与出铁口交界处有无裂纹，裂纹3mm以上要填入炉衬材料修补，底部及渣线部位炉衬有无局部蚀损、变薄；7）检查主回路各铜排导线接头是否有因接触不良而引起的发热变色现象，若有应拧紧螺钉；8）检查柜内控制仪表指示面版上的仪表指示是否正常；9）检查漏炉报警装置是否正常，指示电流是否在确定值以内；10）试运行油泵，检查液压系统油位、压力、漏泄、倾炉和炉盖油缸动作是否平稳、正常、灵活；百度文库-让每个人平等地提升自我211）炉底坑是否有杂物(磁性物质)，不清除会发热；12）出铁水炉坑内是否有水或潮湿，若有应消除、干燥；3、开机操作1）合上进线低压开关框开关，观察三相进线电压、电流表指示是否正常，将调功电位器调至最小值；2）按控制电源接通钮，经过2～3秒后按“主电路接通钮”，再按“逆变启动钮”，中频电源开始工作，此时直流电压表、电流表，中频频率表、功率表均有指示；3）启动成功后，慢调功率旋钮至所需功率位置，输入功率；如果中频没有建立（即启动失效）,则按“逆变停止”钮使之复位，再重新按“逆变启动”即可。4、停机操作1）停机时，先将调功功率钮旋至较小位置，再按“逆变停止”钮。2）若需较长时间停机，则先按“逆变停止”，再按主电流断开钮，最后按“控制电源断开”钮。（上述步骤不能倒置操作！）此时，可以关闭中频电源、电热电容的内循环冷却水（指停止该系统循环水泵运行），而炉体的内外循环系统则应待炉衬表面温度降低至100℃以下时（一般应经过72小时），才能停泵、停水运行。3）冬季停止冷却水，必须考虑管道内水结冰会将水管冻裂问题（可以采用保温、放干水、加水乙二醇等方法）。5、冷启动冷启动过程需要给炉衬材料足够的时间来发生可逆膨胀，在任何熔融金属液接触炉衬之前密封由于冷热...
