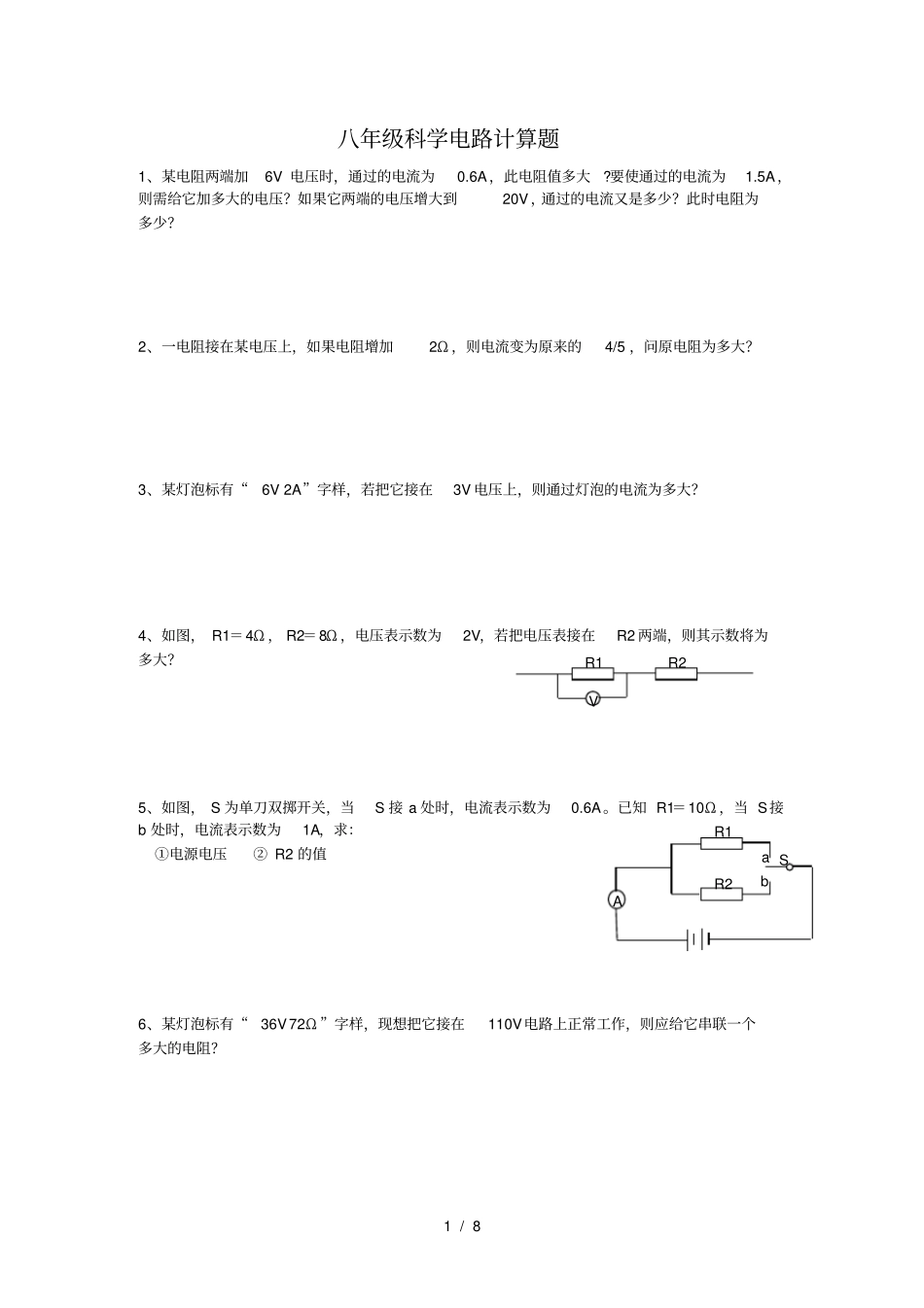

1/8八年级科学电路计算题1、某电阻两端加6V电压时，通过的电流为0.6A，此电阻值多大?要使通过的电流为1.5A，则需给它加多大的电压？如果它两端的电压增大到20V，通过的电流又是多少？此时电阻为多少？2、一电阻接在某电压上，如果电阻增加2Ω，则电流变为原来的4/5，问原电阻为多大？3、某灯泡标有“6V2A”字样，若把它接在3V电压上，则通过灯泡的电流为多大？4、如图，R1＝4Ω，R2＝8Ω，电压表示数为2V，若把电压表接在R2两端，则其示数将为多大？5、如图，S为单刀双掷开关，当S接a处时，电流表示数为0.6A。已知R1＝10Ω，当S接b处时，电流表示数为1A，求：①电源电压②R2的值6、某灯泡标有“36V72Ω”字样，现想把它接在110V电路上正常工作，则应给它串联一个多大的电阻？VR1R2AR1R2abS2/87、如图，R1＝2Ω，R2＝4Ω，R1两端电压为2V，求：①通过R2的电流②电源电压8、如图，R1＝75Ω，R2＝50Ω，AB间电压为120V，则电流表、电压表的示数各为多少？9、如图，R1＝6Ω，R2＝4Ω，电压表示数为3.6V，求：通过R1、R2的电流及电流表的示数。10、如图，R1＝8Ω，R2＝12Ω，当S接a时，通过R1的电流为3A。求当S接b时，通过R2的电流。11、如图，R3＝20Ω，R2＝10Ω，当S2闭合，S1断开时，电路中的电流为0.45A，当S1闭合，S2断开时，电路中的电流为0.3A，求：R1的阻值及电源电压。12、如图，R2＝3Ω，当S1断开时，电流表示数为S闭合时的4/5，求：R1的阻值。R1R2UR2AR1ABVR1AVR1R1R2abR1R2R3S2S1R1R2AS3/813、如图，电源电压为15V，R1＝R2＝10Ω,求下列情况下，电压表、电流表的示数。①S闭合②S断开14、如图，R1＝24Ω，R2＝8Ω。①当开关S1、S2都闭合时，电压表示数为12V，电流表示数为0.8A，求R3的阻值②当开关S1、S2都断开时，电流表的示数多大？15、如图，电源电压为10V，R1＝4Ω，R2＝6Ω。求：①当开关S1、S2都闭合时，电压表、电流表示数②当开关S1、S2都断开时，电压表、电流表示数16、某电阻标有“8V4A”字样，现发现电阻中的电流为3.5A，则能否用“0－3V”的电压表来测其两端的电压？17、如图，电源电压保持不变，R1＝15Ω，干路电流为0.7A，电阻R2中的电流为0.3A，求：①通过R1的电流②电源电压③R2的阻值VAR1R2SR1R2R3AVS1S2AR1R2VS1S2R1R24/818、三个电阻的阻值均为10Ω，如图连接，A、B两点间的电压为3V保持不变。求：开关S断开或闭合时，电流分别为多大？19、R1＝R2＝10Ω,电源电压U＝6V保持不变，当S1、S2都闭合时，电流表示数为0.9A，求：①V1、V2的示数及R3的阻值②S1、S2都断开时，V1、V2的示数20、电源电压6V保持不变，R1＝20Ω，R2上标有“10Ω1A”字样，当P在图示位置时，R2的电流为0.4A，求：①I1和I2②P在左端a处时，通过R1的电流I1’和I’21、如图，电源电压不变，电阻R1＝6Ω，开关S断开时，电压表示数为9V，此时电流表的示数为开关闭合时的3/4，求：R2的阻值和电源电压。22、如图，R1＝10Ω，R2＝20Ω电源电压保持不变，S1闭合，S2断开时，电流表示数为0.3A当S1断开，S2闭合时，电流表示数为0.2A。求：电源电压及R3阻值。AR1R2S1S2R3RRRABS1S2R1R2V1V2R3ASR1R2I1I2IPabR1R2VAS5/823、如图11所示电路，R2阻值为16欧，当电键闭合时，电流表A1的示数0.2安，电流表A2的示数为0.3安。求（1）电源电压（2）滑动变阻器接人电路的阻值（3）若A2选0~0.6安量程，为保证A2安全使用，滑动变阻器接入电路阻值最小是多少？24、在图1所示的电路中，电源电压保持不变，滑动变阻器R2上标有“20Ω2A”字样。闭合电键后，当滑动变阻器的滑片P在中点位置时，电流表A1的示数为1.1安，电流表A2的示数为0.6安。求：（1）电源电压。（2）电阻R1的阻值。25、如右图所示的电路中，R1为标有“50Ω，2A”字样的滑动变阻器，R2的阻值为20欧，当电键S闭合后，电流表和示数分别为0.6安和1.5安。求：(1)电压表示数；(2)R1接入电路的电阻值；(3)移动滑片的过程中，电流表的最小值。26、如右图所示，R2为“50Ω2A”字样的滑动变阻器，闭合电键后，电压表的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为2.0A。求：⑴R1的电阻；⑵R2接入电路的电阻；⑶电流表A1的量程是0～0.6A，电流表A2的量程...
