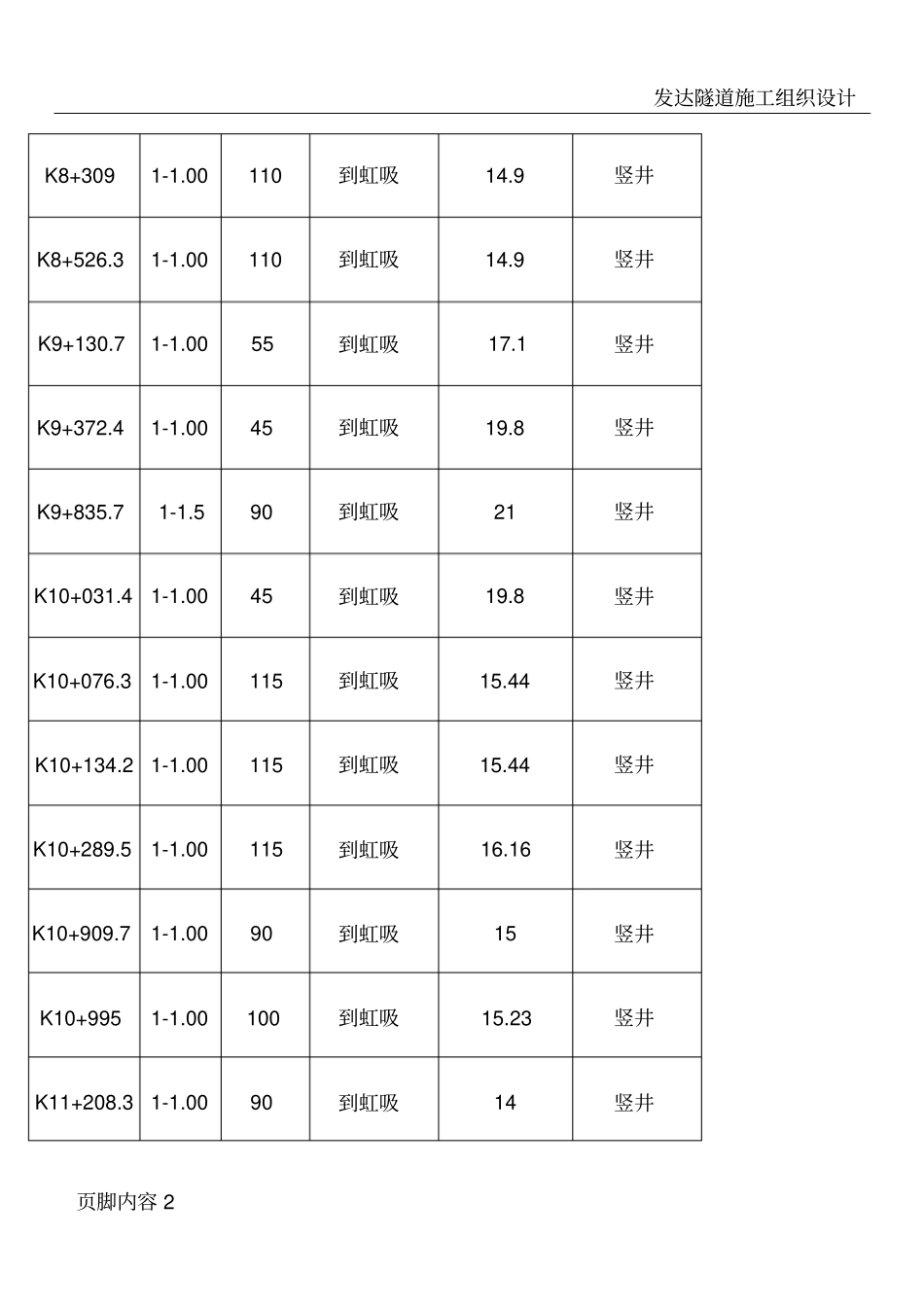

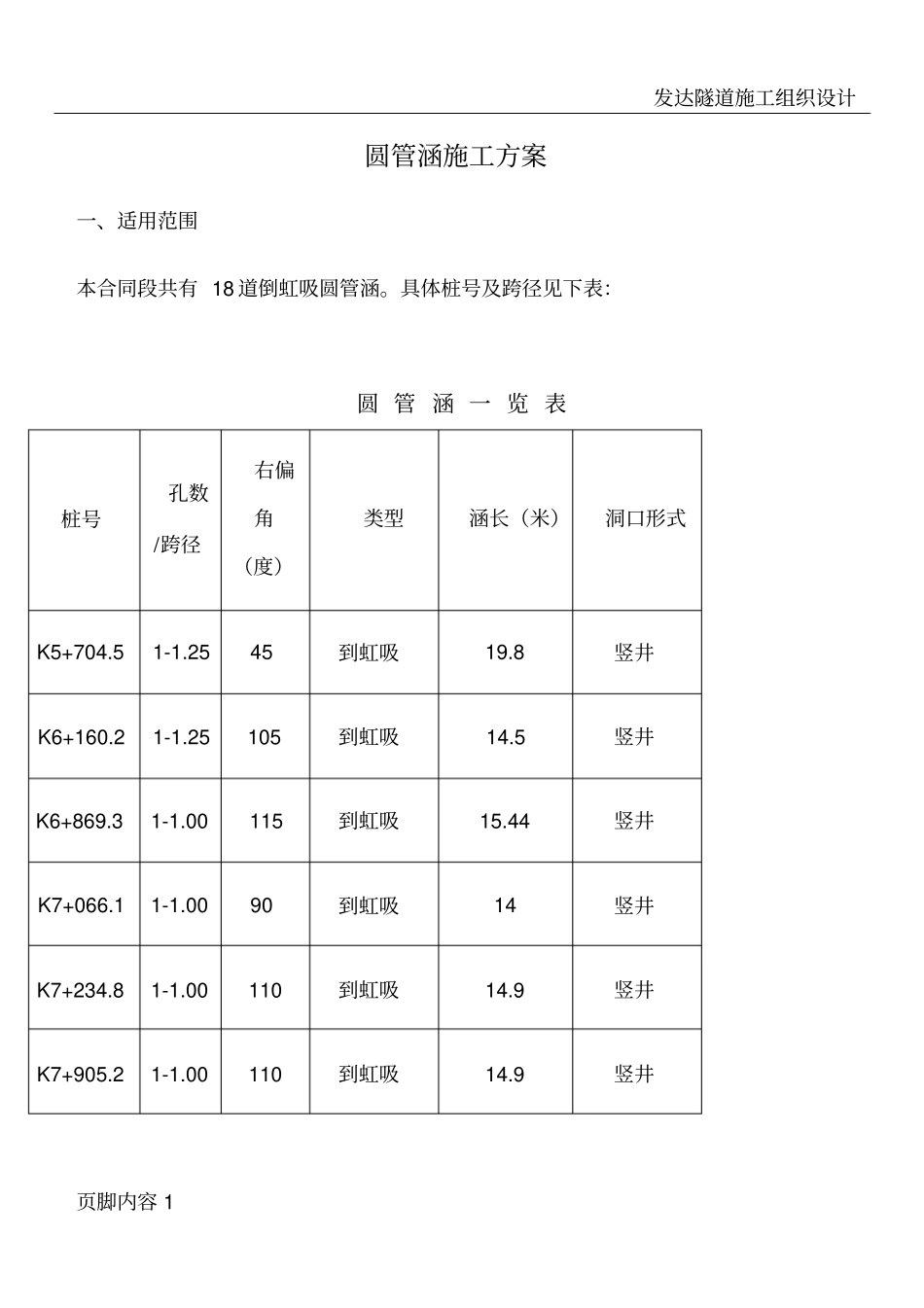

发达隧道施工组织设计页脚内容1圆管涵施工方案一、适用范围本合同段共有18道倒虹吸圆管涵。具体桩号及跨径见下表：圆管涵一览表桩号孔数/跨径右偏角（度）类型涵长（米）洞口形式K5+704.51-1.2545到虹吸19.8竖井K6+160.21-1.25105到虹吸14.5竖井K6+869.31-1.00115到虹吸15.44竖井K7+066.11-1.0090到虹吸14竖井K7+234.81-1.00110到虹吸14.9竖井K7+905.21-1.00110到虹吸14.9竖井发达隧道施工组织设计页脚内容2K8+3091-1.00110到虹吸14.9竖井K8+526.31-1.00110到虹吸14.9竖井K9+130.71-1.0055到虹吸17.1竖井K9+372.41-1.0045到虹吸19.8竖井K9+835.71-1.590到虹吸21竖井K10+031.41-1.0045到虹吸19.8竖井K10+076.31-1.00115到虹吸15.44竖井K10+134.21-1.00115到虹吸15.44竖井K10+289.51-1.00115到虹吸16.16竖井K10+909.71-1.0090到虹吸15竖井K10+9951-1.00100到虹吸15.23竖井K11+208.31-1.0090到虹吸14竖井发达隧道施工组织设计页脚内容3二.施工设备施工设备计划表序号设备名称型号规格数量备注1装载机ZL-503.0m31台2挖掘机HD820Ⅱ1台3水泵XA32/16/7.18Kw1台4振捣棒1台5打夯机1台三.圆管涵施工方法3.1基坑放样根据设计图纸和圆管涵的中心及纵、横轴线，用全站仪、钢尺进行基坑放样。基坑开挖前，应在总横轴线上、基坑边桩以外设控制桩，每侧两个，供施工中随时校核放样。3.2基坑开挖及基础砼施工开挖前先在基坑周围作好排水处理以防基坑积水，基坑按照设计基础宽度两侧加宽50cm进行开挖。开挖时采用机械开挖人工配合进行施工，开挖过程中控制好开挖深度边挖边将废土运走，防止堆在基坑边上引起坑壁坍塌，挖至设计图纸要求的标高后，对基底进行平整、清理。通知监理工程师及试验室对基底承载力进行检测。当基底承载力低于设计值时，应对基底进行深挖换填处理，并报请监理工程师以确定工程量。（1）管座基础模板安装：管基模板采用木模板，模板表面要求平整光滑，无坑洼。基础立模时注意沉降缝保持一致，挂线立模确定涵洞准确位置。模板安装要牢固，接缝紧密、支撑可靠，保证模板位置尺寸符合图纸要求。模板安装前，内侧必须涂刷脱模剂，安装完成后要对模板的位置尺寸进行复核，确保无误后方可进行下道工序。（2）浇筑基础砼：圆管涵基础砼为C15级砼，砼的浇筑可分为两次完成：第一次浇筑管底以下部分，待管节安装完毕后再浇筑管底以上部分，浇筑第二次砼时可将管座、端墙、帽石砼作一期浇筑。在浇筑砼的过程中要注意沉降缝的位置，沉降缝要上下垂直贯通，不得错位。发达隧道施工组织设计页脚内容4（3）脱模：在砼终凝或浇注24h后即可拆模，拆模后自检混凝土表面质量，要求无蜂窝、麻面，并通知监理工程师检查确认。（4）养生：混凝土拆模后立即进行覆盖养生，砼养生时间7~14天。3.4管节的安装（1）圆管涵及倒虹吸管节是从产品质量合格的水泥制品生产厂家购置，管节的安装采用起重机吊装就位，人工配合修整。对于斜交的管涵及长度不足的成品管节的部位，要将成品管节进行修凿，修凿成所需要的角度和长度。要注意的是成品管节的填土高度应和每道圆管涵的填土高度相适应。（2）管节安装从下游开始，使接头面向上游；每节涵管应紧贴于基底上，使涵管受力均匀，所有管节应按正确的轴线和图纸所示坡度敷设。（3）在安装过程中，应保持管内清洁无多余的砂浆及其他杂物。（4）管节接头采用热沥青浸炼的麻絮填塞，管内和管外各填一半，不得从管外一次填满，最后用涂满热沥青的油毛毡围裹两道。3.5沉降缝施工（1）沉降缝的设置管涵的沉降缝，严格按照设计图纸设置，与涵洞轴线垂直，贯穿整个断面（包括基础）。沉降缝的施工，做到缝两边的构造能自由沉降，又能严密防水。（2）沉降缝具体施工方法如下管基部分：缝宽3cm,采用沥青木板预留，砂子填实。管身部分：沉降缝宽1cm，缝外侧以热沥青浸炼的麻絮填塞，管内和管外各填一半，不得从管外一次填满，最后用宽15cm的涂满热沥青的油毛毡围裹两道，作为防水层。（3）沉降缝的施工质量要求沉降缝端面确保整齐、方正，基础和涵身上下不得交错，确保贯通，嵌塞物紧密填实。3.7竖井砌筑圆管涵、倒虹吸进出水口工程主要是浆砌片石，包括洞口铺砌、隔水墙、跌...
