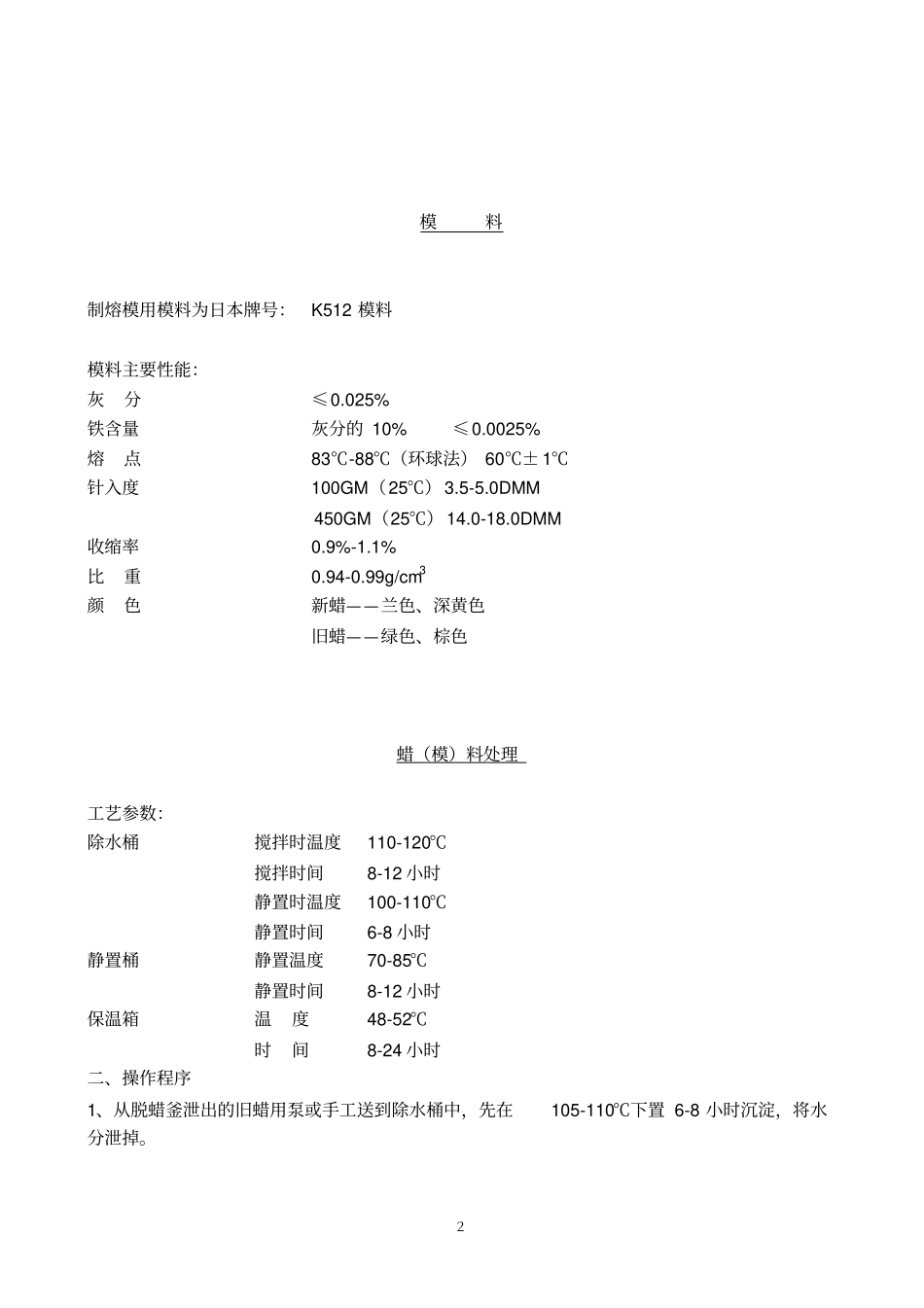

１熔模铸造工艺流程重复多次模具制造制溶模及浇注系统模料处理模组焊接模组清洗上涂料及撒砂涂料制备型壳干燥(硬化)脱蜡型壳焙烧浇注熔炼切割浇口抛光或机加工钝化修整焊补热处理最后清砂喷丸或喷砂磨内浇口震动脱壳２模料制熔模用模料为日本牌号：K512模料模料主要性能：灰分≤0.025%铁含量灰分的10%≤0.0025%熔点83℃-88℃（环球法）60℃±1℃针入度100GM（25℃）3.5-5.0DMM450GM（25℃）14.0-18.0DMM收缩率0.9%-1.1%比重0.94-0.99g/cm3颜色新蜡——兰色、深黄色旧蜡——绿色、棕色蜡（模）料处理工艺参数：除水桶搅拌时温度110-120℃搅拌时间8-12小时静置时温度100-110℃静置时间6-8小时静置桶静置温度70-85℃静置时间8-12小时保温箱温度48-52℃时间8-24小时二、操作程序1、从脱蜡釜泄出的旧蜡用泵或手工送到除水桶中，先在105-110℃下置6-8小时沉淀，将水分泄掉。３2、蜡料在110-120℃下搅拌8-12小时，去除水份。3、将脱完水的蜡料送到70-85℃的静置桶中保温静置桶中保温静置8-12小时。4、也可将少量新蜡加入静置桶中，静置后清洁的蜡料用手工灌到保温箱蜡缸中，保温温度48-52℃，保温时间8-24小时后用于制蜡模。5、或把静置桶中的回收蜡料输入到气动蜡模压注机的蜡桶中，保温后压制浇道。三、操用要点1、严格按回收工艺进行蜡料处理。2、除水桶、静置桶均应及时排水、排污。3、往蜡缸灌蜡时，蜡应慢没缸壁流入，防止蜡液中进入空气的灰尘。4、蜡缸灌满后应及时盖住，避免灰尘等杂物落入。5、经常检查每一个桶温，防止温度过高现象发生。6、作业场地要保持清洁。7、防止蜡液飞溅。8、严禁焰火，慎防火灾。压制蜡（熔）模一、工艺参数室温20-24℃压射蜡温50-55℃压射压力0.2-0.5Mpa保压时间10-20S冷却水温度15±3℃二、操作程序1、从保温槽中取出蜡缸，装在双工位液压蜡模压注机上，使用前应去除蜡料中空气及硬蜡。2、将模具放在压注机工作台面上定位，检查模具所有芯子位置是否正确，模具注蜡口与压注机射蜡嘴是否对正。3、检查模具开合是否顺利。4、打开模具，喷薄薄一层分型剂。5、按照技术规定调整压注机时间循环，包括压射压力、压射温度、保压时间、冷却时间等。４6、每次循环完毕，抽出芯子，打开模具，小心取出蜡模，按要求放入冷却水中或存放盘中。注意有下列缺陷的蜡模应报废：A因模料中卷入空气，蜡模局部有鼓起的；B蜡模任何部位有缺角的；C蜡模有变形不能简单修复的；D尺寸不符合规定的。7、清除模具上残留的模料，注意只能用竹刀，不可用金属刀片清除残留模料，防止模具型腔及分型面受损。8、合上模具，进行下次压制蜡模。每班下班或模具使用完毕，应用软布或棉棒清理模具，使用螺钉紧固好模具。9、如发现模具有损伤或不正常，应立即报告领班，由领班处理。三、操作要点1、模具型腔不要喷过多的分型剂。2、压制熔（蜡）模循环参数建立后，不要轻易变动。如压出的蜡模质量有问题，必须立即告诉领班，由领班进行处理。3、有缺陷的蜡模必须报废，不得送去修模和组焊。4、蜡模放在存放盘中，彼此间应隔离以免碰损。有需要时可采用夹具等，避免蜡模变形。5、使用新模具时，务必弄清模具组装、拆卸次序，蜡模取出方法，模具在压注机上固定方法，并严格检查最初压制的蜡模，如不能获得优质蜡模，应及时与技术管理部门联系。浇口（模头）制作一、工艺参数室温20-28℃压射蜡温度50-55℃压射压力0.3-0.6Mpa保压时间10-20s二、操作程序1、将所需制作的浇道（模头）模具放在双工位气动蜡模压注机上，检查模具注蜡口与压注机射蜡嘴是否对正。2、检查模具开合是否顺利。3、打开模具，喷薄薄一层分型剂，放螺帽，合上模具。4、按照技术规定调整压注机时间循环。5、每次压制循环完毕，抽出芯子，打开模具，小心取出浇道（模头）蜡模，注意有缺陷的应报废。6、清除模具上残留的模料。7、合上模具，进行下一次压制。５8、每班下班或模具使用完毕，应将模具清理干净。三、操作要点1、模具型腔不要喷过多的分型剂。2、压制循环参数建立后，不要轻易变动。如压出的浇道质量有部题，必须立即告诉领班由领班进行处理。3、有缺陷的浇道必须报废，不得送去组焊。修蜡（熔）模一、工艺参数室...
