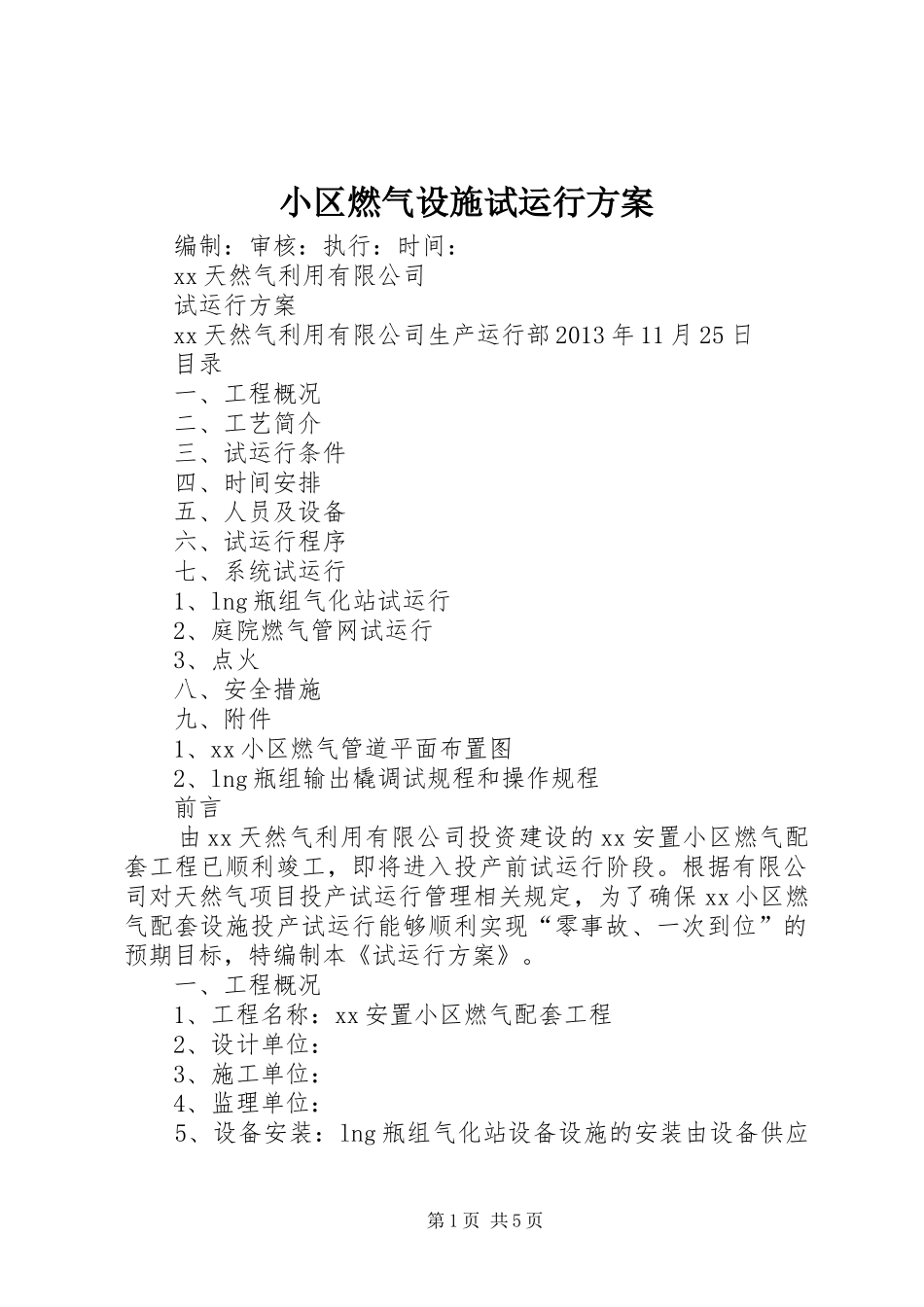

小区燃气设施试运行方案编制：审核：执行：时间：xx天然气利用有限公司试运行方案xx天然气利用有限公司生产运行部2013年11月25日目录一、工程概况二、工艺简介三、试运行条件四、时间安排五、人员及设备六、试运行程序七、系统试运行1、lng瓶组气化站试运行2、庭院燃气管网试运行3、点火八、安全措施九、附件1、xx小区燃气管道平面布置图2、lng瓶组输出橇调试规程和操作规程前言由xx天然气利用有限公司投资建设的xx安置小区燃气配套工程已顺利竣工，即将进入投产前试运行阶段。根据有限公司对天然气项目投产试运行管理相关规定，为了确保xx小区燃气配套设施投产试运行能够顺利实现“零事故、一次到位”的预期目标，特编制本《试运行方案》。一、工程概况1、工程名称：xx安置小区燃气配套工程2、设计单位：3、施工单位：4、监理单位：5、设备安装：lng瓶组气化站设备设施的安装由设备供应第1页共5页商xx有限公司负责6、工程地址：7、工程规模。lng瓶组气化站一座，气化能力300m3/h、低温绝热钢瓶储存4*410l；庭院管网公里，用户690户，项目总投资为万元。8、工程开、竣工时间：2013年7月16日正式开工，年月日竣工。二、工艺简介本工程设液化天然气瓶组气化站一座，液化天然气通过空温式气化器气化后，通过调压器调压、加臭装置加臭，再通过pede63的低压管道输送至楼栋立管前，变径至de40、de32与dn32、dn25立管以钢塑转换相连。主要技术参数：调压箱前中压管道设计压力为0.4mpa，运行压力为0.1～0.3mpa，调压箱后低压管道设计压力4.0kpa，运行压力3.0kpa。lng瓶组橇技术参数：气化能力额定值300nm/h、入口压力标定值0.6-0.8mpa、出口压力标定值0.25mpa、切断压力标定值0.29mpa.后附：图一《管道布置平面图》图二《lng瓶组气化橇工艺流程图》三、试运行条件1、工程施工和设备安装已通过竣工验收，相关吹扫、试压、预冷、调试等工作已完成，并全部达到试运行条件。2、试运行方案已获xx有限公司和政府相关部审查通过。3、主要设备厂家已委派工程技术人员到现场进行3设备检验。4、lng瓶组气化站的供电、消防通道、通信等配套设施满足试运行需要。5、lng瓶组气化站的安全生产运行管理规章制度已建立健全，操作人员已参加岗前培训并取得上岗证，经过设备厂家与设计方面的专家现场讲课、实际操作培训。6、设计、施工、监理、设备供应商等单位已派负责人到现第2页共5页场配合。7、液化天然气源已落实。四、时间安排1、试运行前管线、设备的巡查（1天）2、lng瓶组气化站调试（1天）3、庭院燃气管网调试和点火（1天）五、人员与物资1、试运行领导小组总指挥：副总指挥：运行保障组：技术保障组：物资保障组：抢险保障组：综合事务组：安全保卫组：资金保障组：2、物资配置便携式天然气报警仪（2台）防爆抢修工具（2套）工程指挥车1辆手提干粉灭火器4kg共8具警戒带500米、安全警示牌10块防冻手套两套备用的设备备件六、试运行程序1、对小区燃气用户进行安全使用天然气知识宣传。2、操作顺序lng低温绝热钢瓶—气化橇—调压器—加臭器—出站阀门—庭院中压管网—楼栋调压器—燃气表—用户灶具—点火3、对整个系统试运行巡视三个月后，针对现场反馈的资料信息进行归纳分析，对出现事故和安全隐患及时制定相应对策。第3页共5页七、系统试运行（由运行保障组负责执行）1、lng气化站试运行（1）试运行前巡查工程质量是否符合设计要求，竣工验收是否已通过，操作人员上岗证（2）操作步骤a、打开lng低温绝热钢瓶出液阀，确定出液紧急切断阀已开启，打开空温式气化器的出口阀。b、缓慢打开空温式气化器的进口阀，观察空温气化器底部结霜情况和出口管的压力的变化（3）正常运行状态下，注意观察下列有关指标1）lng低温绝热钢压力为0.4—0.6mpa2）调压器出口压力为0.3-0.4mpa3）空温式气化器出口气体温度比大气温度低10度左右2、庭院燃气管网试运行（1）试运行前巡查1）检查管道及其附件是否已按设计图全部安装完毕2）检查管道安全保护距离内是否有土壤塌陷、滑坡下沉、人工取土等现象3）检查pe管是否有裸露4）检查阀门井是否有积水及防碍阀门操作的堆积物5）检查调压器是否有腐蚀和损伤，保证管路畅通6）...
