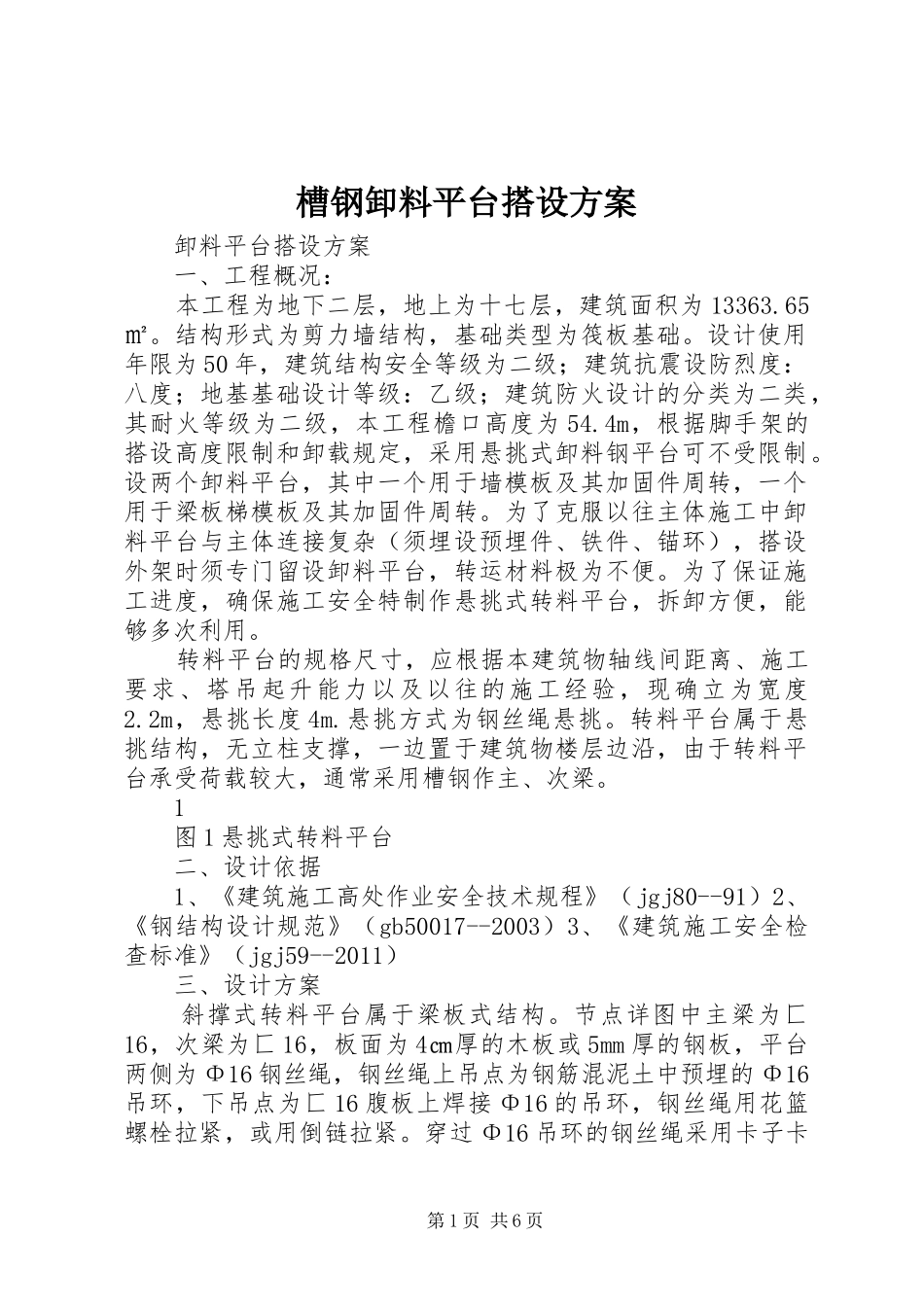

槽钢卸料平台搭设方案卸料平台搭设方案一、工程概况：本工程为地下二层，地上为十七层，建筑面积为13363.65㎡。结构形式为剪力墙结构，基础类型为筏板基础。设计使用年限为50年，建筑结构安全等级为二级；建筑抗震设防烈度：八度；地基基础设计等级：乙级；建筑防火设计的分类为二类，其耐火等级为二级，本工程檐口高度为54.4m，根据脚手架的搭设高度限制和卸载规定，采用悬挑式卸料钢平台可不受限制。设两个卸料平台，其中一个用于墙模板及其加固件周转，一个用于梁板梯模板及其加固件周转。为了克服以往主体施工中卸料平台与主体连接复杂（须埋设预埋件、铁件、锚环），搭设外架时须专门留设卸料平台，转运材料极为不便。为了保证施工进度，确保施工安全特制作悬挑式转料平台，拆卸方便，能够多次利用。转料平台的规格尺寸，应根据本建筑物轴线间距离、施工要求、塔吊起升能力以及以往的施工经验，现确立为宽度2.2m，悬挑长度4m.悬挑方式为钢丝绳悬挑。转料平台属于悬挑结构，无立柱支撑，一边置于建筑物楼层边沿，由于转料平台承受荷载较大，通常采用槽钢作主、次梁。1图1悬挑式转料平台二、设计依据1、《建筑施工高处作业安全技术规程》（jgj80--91）2、《钢结构设计规范》（gb50017--2003）3、《建筑施工安全检查标准》（jgj59--2011）三、设计方案斜撑式转料平台属于梁板式结构。节点详图中主梁为匚16，次梁为匚16，板面为4㎝厚的木板或5mm厚的钢板，平台两侧为Φ16钢丝绳，钢丝绳上吊点为钢筋混泥土中预埋的Φ16吊环，下吊点为匚16腹板上焊接Φ16的吊环，钢丝绳用花篮螺栓拉紧，或用倒链拉紧。穿过Φ16吊环的钢丝绳采用卡子卡第1页共6页紧，卡子数量3个。2栏杆.具体做法详图花篮螺栓16吊环栏杆（外架钢管）钢筋网片外架钢管22钢筋工字钢预埋16钢筋与槽钢焊接63717钢丝绳图注：（1）图中的短钢管与钢筋均要与工字钢牢固焊接.（2）短钢管与长钢管用口件连接.（a）平面图花篮螺栓6框架柱钢丝绳临边维护密目安全网预埋16钢筋与槽钢焊接外架短钢管框架梁栏杆吊环（b）侧面图图2转料平台结构图3四、卸料平台的计算：1.1规范规定1.1.1悬挑式钢平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动，计算书及图纸已编入施工组织设计。1.1.2悬挑式钢平面的搁置点与上部拉结点，位于建筑物上，不得设置在脚手架等施工设备上。1.1.3斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的每一道均应作单道受力计算。1.1.4设置4个经过验算的吊环。调运平台时应使用卡环，不得使用塔吊吊钩直接挂吊吊环。吊环应用Φ16的钢筋制作，且不得使用冷拉钢筋。1.1.5钢平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其它方式时长头的卡子不得少于3个。建筑物锐角利口周围系钢丝绳处应加衬软垫物，钢平台外口应略高于内口。1.1.6钢平台两侧已装置固定的防护栏杆。1.1.7钢平台吊装，需待横梁支撑点与卡环固定牢固后，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。1.1.8钢平台使用时，应有项目专职安全员进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。2.2计算第2页共6页悬挑式钢平台可以用槽钢或工字钢作次梁与主梁；上铺厚度不小于50㎜的木板，并以螺栓与槽钢相固定。42.2.1荷载恒荷载（永远荷载）中的自重，铺板以400n/㎡计；主梁匚16，自重以160n/m计。2.2.2次梁次梁承受均布荷载考虑，由计算简图4得：m11/8q12（1）l1次梁抗弯强度计算σ=m/0.9w（2）1112.2.3主梁按外侧主梁以钢丝绳吊点作支撑点计算。为安全计，按规范《建筑施工高处作业安全技术规范》（jgj80--91）里侧第二道钢丝绳不起作用，即里侧钢丝绳亦不起作用计算。次梁传递的恒荷载和施工活荷载，可以化为均布荷载，与加上主梁自重的恒荷载；按图5计算，b点支座弯矩按悬臂梁计算，a、b跨中弯矩不考虑悬臂按简支梁计算（偏于安全）。m=1/2ql2（3）b23m中=1/8ql222b点支座力反力rbrb=1/2ql+ql（4）23第3页共6页钢丝绳与主梁之间夹角α（图5）α=arctgh/l（5）2钢丝绳拉力tt=r/sinα（6）b5主梁匚16承受轴向力nn=tcosα（7）主梁属于压弯构件，应按规范《钢结构设计规范》（gb50017--2003）...
