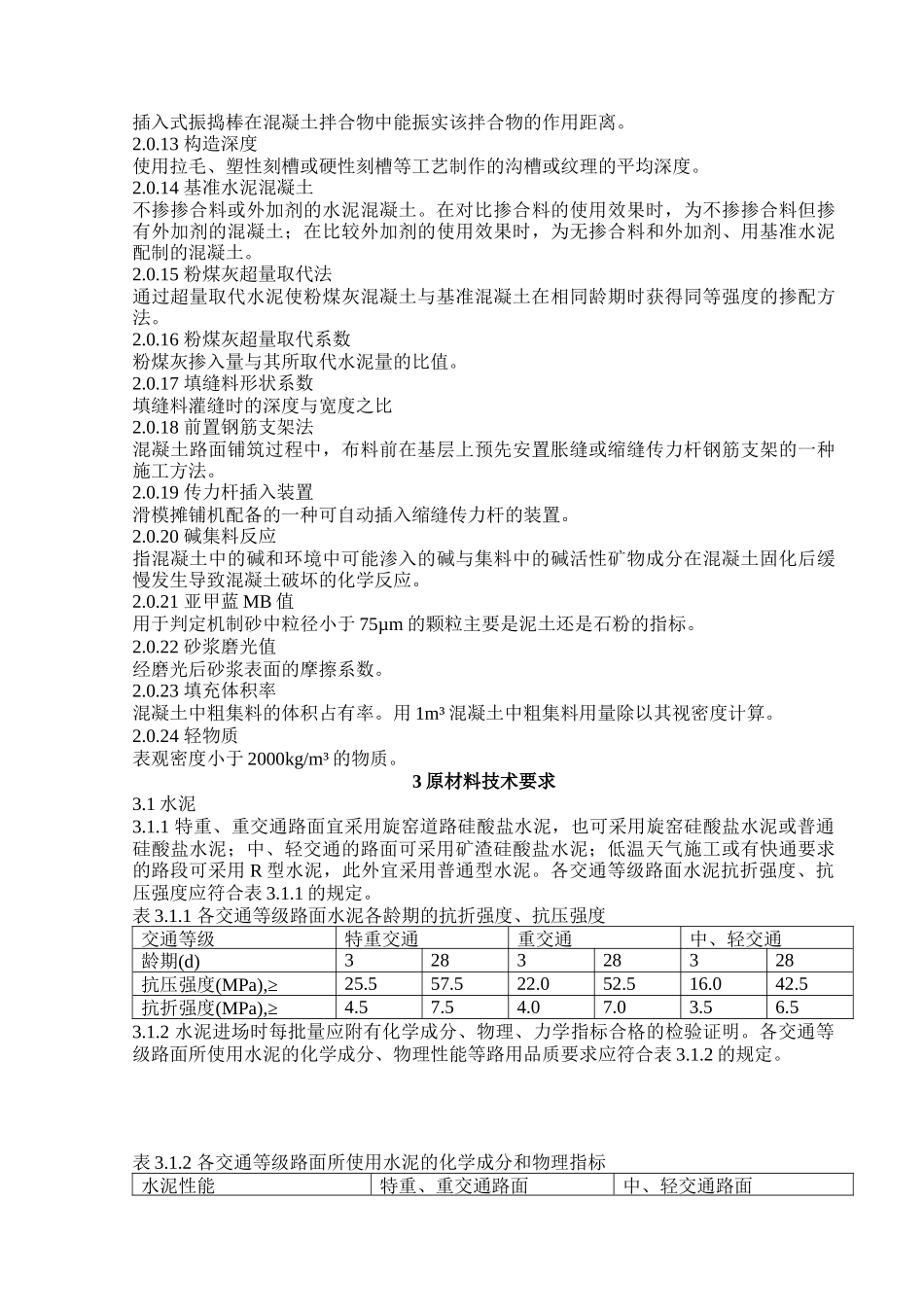

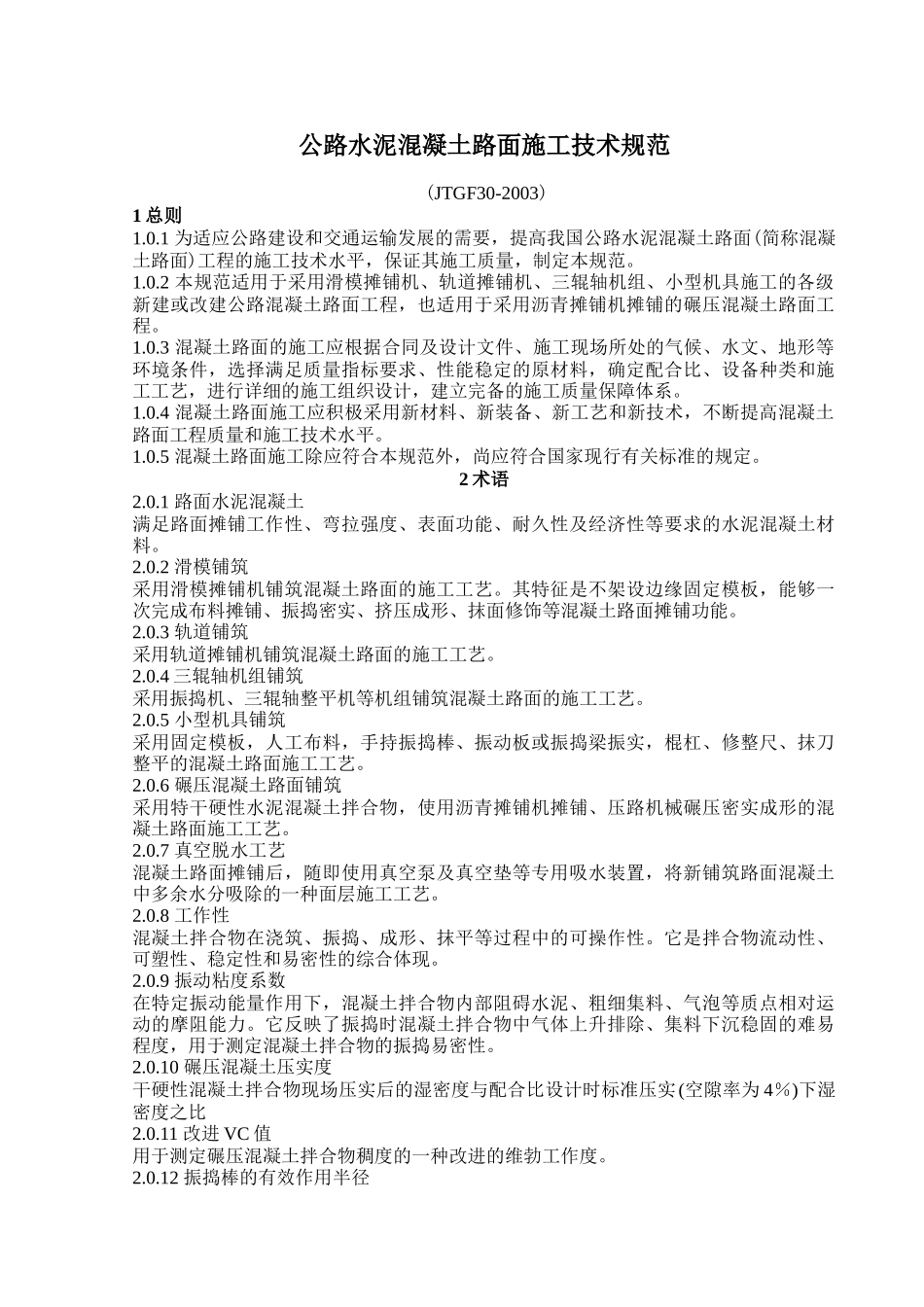

公路水泥混凝土路面施工技术规范(JTGF30-2003)1总则1.0.1为适应公路建设和交通运输发展的需要，提高我国公路水泥混凝土路面(简称混凝土路面)工程的施工技术水平，保证其施工质量，制定本规范。1.0.2本规范适用于采用滑模摊铺机、轨道摊铺机、三辊轴机组、小型机具施工的各级新建或改建公路混凝土路面工程，也适用于采用沥青摊铺机摊铺的碾压混凝土路面工程。1.0.3混凝土路面的施工应根据合同及设计文件、施工现场所处的气候、水文、地形等环境条件，选择满足质量指标要求、性能稳定的原材料，确定配合比、设备种类和施工工艺，进行详细的施工组织设计，建立完备的施工质量保障体系。1.0.4混凝土路面施工应积极采用新材料、新装备、新工艺和新技术，不断提高混凝土路面工程质量和施工技术水平。1.0.5混凝土路面施工除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1路面水泥混凝土满足路面摊铺工作性、弯拉强度、表面功能、耐久性及经济性等要求的水泥混凝土材料。2.0.2滑模铺筑采用滑模摊铺机铺筑混凝土路面的施工工艺。其特征是不架设边缘固定模板，能够一次完成布料摊铺、振捣密实、挤压成形、抹面修饰等混凝土路面摊铺功能。2.0.3轨道铺筑采用轨道摊铺机铺筑混凝土路面的施工工艺。2.0.4三辊轴机组铺筑采用振捣机、三辊轴整平机等机组铺筑混凝土路面的施工工艺。2.0.5小型机具铺筑采用固定模板，人工布料，手持振捣棒、振动板或振捣梁振实，棍杠、修整尺、抹刀整平的混凝土路面施工工艺。2.0.6碾压混凝土路面铺筑采用特干硬性水泥混凝土拌合物，使用沥青摊铺机摊铺、压路机械碾压密实成形的混凝土路面施工工艺。2.0.7真空脱水工艺混凝土路面摊铺后，随即使用真空泵及真空垫等专用吸水装置，将新铺筑路面混凝土中多余水分吸除的一种面层施工工艺。2.0.8工作性混凝土拌合物在浇筑、振捣、成形、抹平等过程中的可操作性。它是拌合物流动性、可塑性、稳定性和易密性的综合体现。2.0.9振动粘度系数在特定振动能量作用下，混凝土拌合物内部阻碍水泥、粗细集料、气泡等质点相对运动的摩阻能力。它反映了振捣时混凝土拌合物中气体上升排除、集料下沉稳固的难易程度，用于测定混凝土拌合物的振捣易密性。2.0.10碾压混凝土压实度干硬性混凝土拌合物现场压实后的湿密度与配合比设计时标准压实(空隙率为4％)下湿密度之比2.0.11改进VC值用于测定碾压混凝土拌合物稠度的一种改进的维勃工作度。2.0.12振捣棒的有效作用半径插入式振捣棒在混凝土拌合物中能振实该拌合物的作用距离。2.0.13构造深度使用拉毛、塑性刻槽或硬性刻槽等工艺制作的沟槽或纹理的平均深度。2.0.14基准水泥混凝土不掺掺合料或外加剂的水泥混凝土。在对比掺合料的使用效果时，为不掺掺合料但掺有外加剂的混凝土；在比较外加剂的使用效果时，为无掺合料和外加剂、用基准水泥配制的混凝土。2.0.15粉煤灰超量取代法通过超量取代水泥使粉煤灰混凝土与基准混凝土在相同龄期时获得同等强度的掺配方法。2.0.16粉煤灰超量取代系数粉煤灰掺入量与其所取代水泥量的比值。2.0.17填缝料形状系数填缝料灌缝时的深度与宽度之比2.0.18前置钢筋支架法混凝土路面铺筑过程中，布料前在基层上预先安置胀缝或缩缝传力杆钢筋支架的一种施工方法。2.0.19传力杆插入装置滑模摊铺机配备的一种可自动插入缩缝传力杆的装置。2.0.20碱集料反应指混凝土中的碱和环境中可能渗入的碱与集料中的碱活性矿物成分在混凝土固化后缓慢发生导致混凝土破坏的化学反应。2.0.21亚甲蓝MB值用于判定机制砂中粒径小于75µm的颗粒主要是泥土还是石粉的指标。2.0.22砂浆磨光值经磨光后砂浆表面的摩擦系数。2.0.23填充体积率混凝土中粗集料的体积占有率。用1m³混凝土中粗集料用量除以其视密度计算。2.0.24轻物质表观密度小于2000kg/m³的物质。3原材料技术要求3.1水泥3.1.1特重、重交通路面宜采用旋窑道路硅酸盐水泥，也可采用旋窑硅酸盐水泥或普通硅酸盐水泥；中、轻交通的路面可采用矿渣硅酸盐水泥；低温天气施工或有快通要求的路段可采用R型水泥，此外宜采用普通型水泥。各交通等级路面水泥抗折强度、抗压强度应符合表3.1.1的规定。表3.1.1各交通等级路面...
