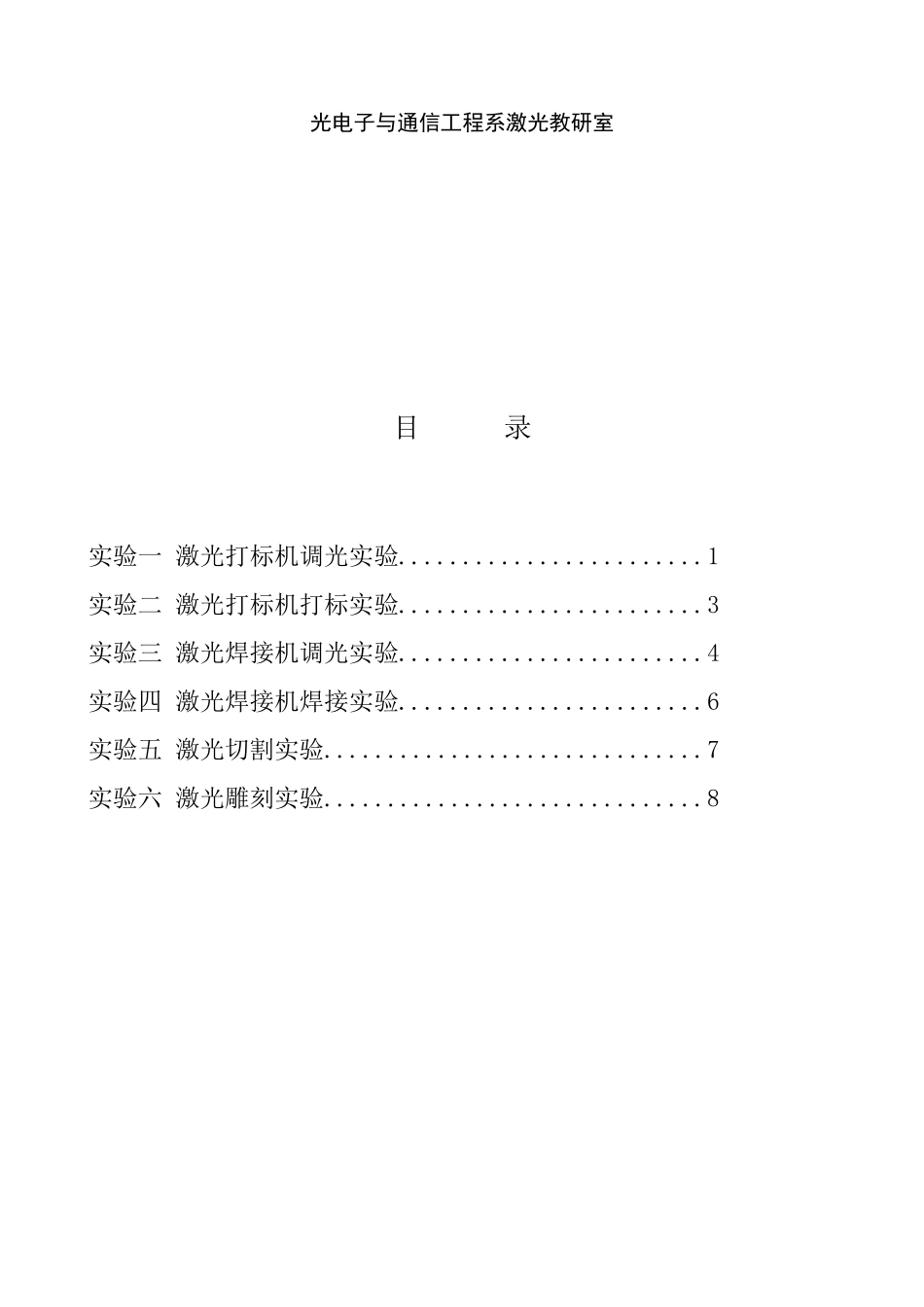

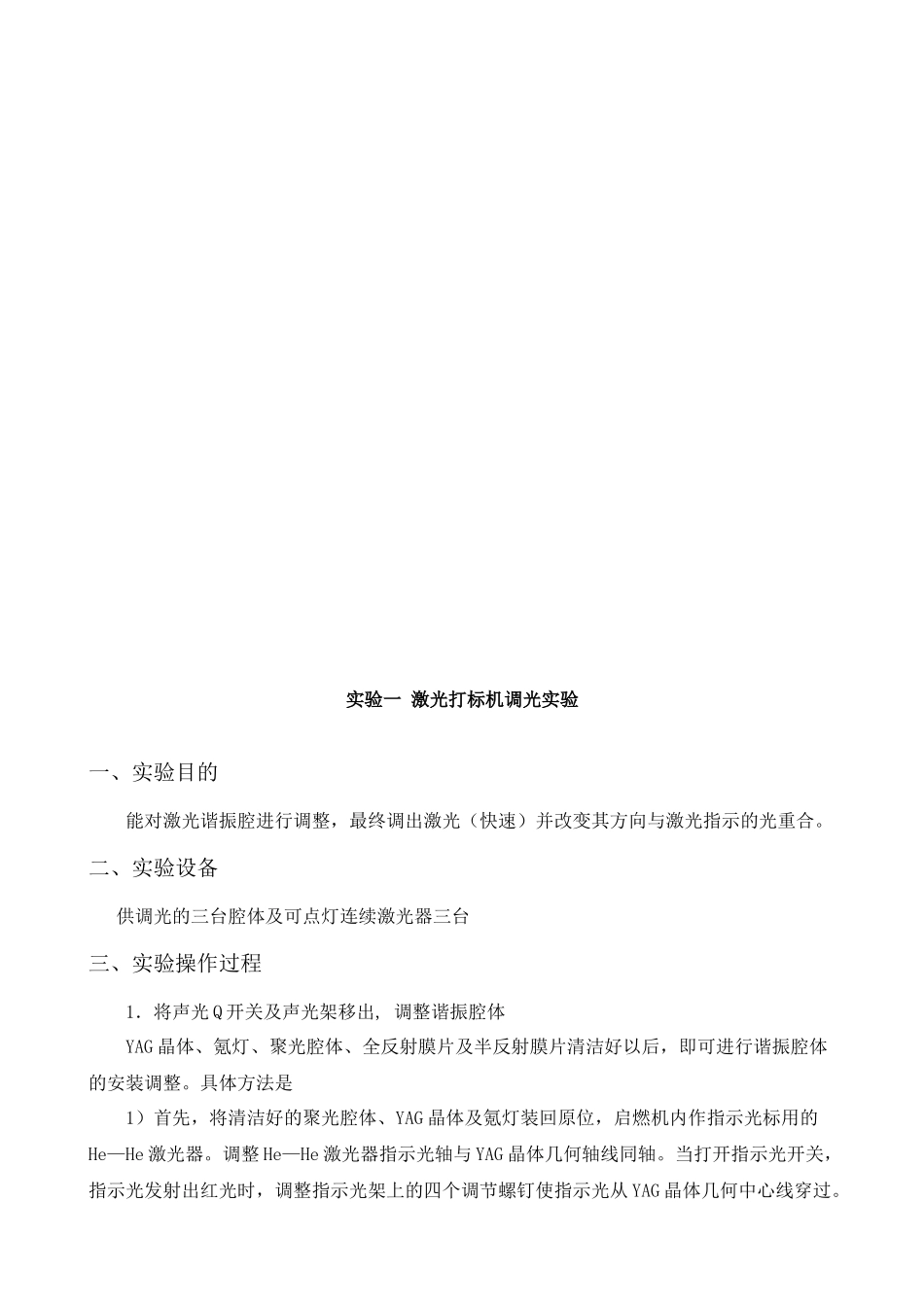

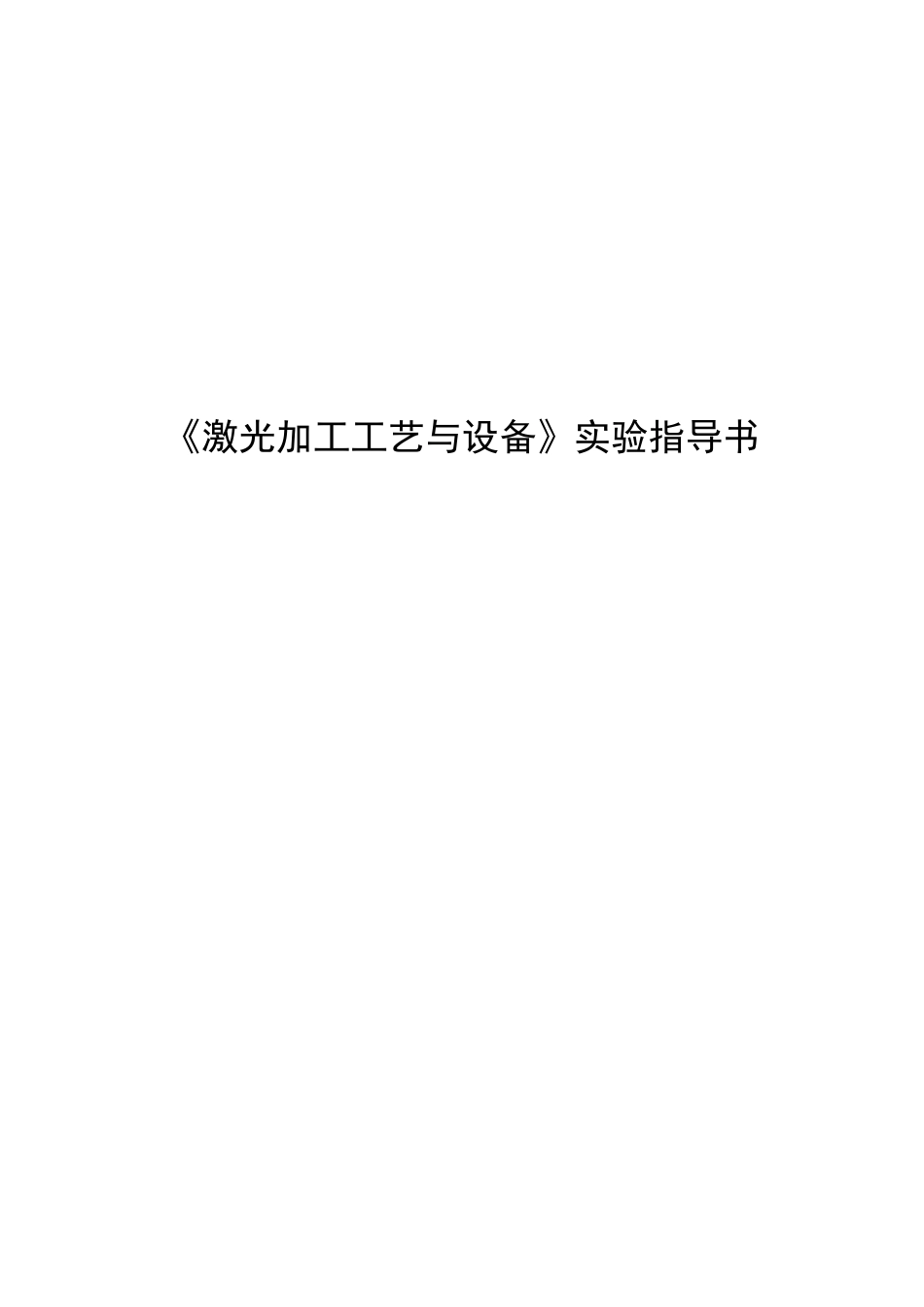

《激光加工工艺与设备》实验指导书光电子与通信工程系激光教研室目录实验一激光打标机调光实验........................1实验二激光打标机打标实验........................3实验三激光焊接机调光实验........................4实验四激光焊接机焊接实验........................6实验五激光切割实验..............................7实验六激光雕刻实验..............................8实验一激光打标机调光实验一、实验目的能对激光谐振腔进行调整，最终调出激光（快速）并改变其方向与激光指示的光重合。二、实验设备供调光的三台腔体及可点灯连续激光器三台三、实验操作过程1．将声光Q开关及声光架移出,调整谐振腔体YAG晶体、氪灯、聚光腔体、全反射膜片及半反射膜片清洁好以后，即可进行谐振腔体的安装调整。具体方法是1）首先，将清洁好的聚光腔体、YAG晶体及氪灯装回原位，启燃机内作指示光标用的He—He激光器。调整He—He激光器指示光轴与YAG晶体几何轴线同轴。当打开指示光开关，指示光发射出红光时，调整指示光架上的四个调节螺钉使指示光从YAG晶体几何中心线穿过。四个调节螺钉分别调节上、下、左、右四个方向。2）将全反射膜片装回原位，调整全反射膜片的位置角度，使最亮的一个反射点与He—He原光束点在截光屏上重合。截光屏可用一张白纸片代替，纸片与He—He激光束呈垂直放在扩束镜的入光面。当指示光穿过全反膜片，如果膜片平面不与指示光垂直，指示光就会有折射现象，用白纸片挡在全反膜片与YAG晶体之间，除指示光主光点外还有折射光点在白纸上，调节膜片架上的调整螺钉使折射光点与指示光光点重合。这时全反膜片的位置基本就确定了。3）装上半反射膜片，调整膜片的位置及角度，使该膜片的反射光点与He—He激光原光束的光点及全反射膜片的反射光点在截光屏上重合。拿一张白纸，把白纸上打一小孔（比光点大2倍左右），将白纸放于输出镜与YAG晶体之间，使指示光从小孔穿过，光射到输出镜时，形成反射。这时除有主光点从小孔穿过外，还有反射光点在小孔四周的白纸上，调节膜片架上的调整螺钉使两个光点重合。2．激光的调整经过上述调整后，YAG晶体与膜片之间的位置已基本确定。开启激光电源开关，3～5秒钟后，按下RUN开关，待继电器吸合后，缓慢调整电位器旋纽，电流表显示12A左右即可。这时取出随机配备的激光转换片，放在输出镜与扩束镜之间，如果有激光输出，转换片上有绿色光斑显现，分别反复调整全反射膜片和半反射模片的微调螺钉，直到将激光阈值达到最低，光斑调到最大、最圆为止。此时，谐振腔光振状态的调整工作即结束。如果没有绿色光斑显现，可将电流加到15A左右，分别微调前后膜片架上的螺钉，看有没有绿色光斑显现。如果还没有，重复指示光调整步骤，最终使激光输出。3．声光位置调整激光调出后，关闭激光电源，将声光架用螺丝固定好，使指示光从声光窗口中心通过。开启激光电源点燃氪灯，将一白纸片插入输出膜片后方，缓慢调整声光架上螺钉（如图2-1-7），使声光绕光轴缓缓偏转，观察白纸上指示光的衍射点，当衍射光斑正负一级光斑相对自身最强时，在固定声光晶体。四、作业实验报告。实验二激光打标机打标实验一、实验目的学会使用激光打标机，能利用激光打标机对金属和非金属材料进行打标并对参数进行调整；能进行光学校正并理解其含义。二、实验设备YAG灯泵浦一体化激光打标机；半导体浦激光打标机；30W射频CO2激光打标机。三、实验操作过程1.开机并设置激光参数，找出激光在加工面上的焦点。2.进行打标试验，并试着调整相关的参数观察效果。（具体参数调整方法见软件操作说明书）3.进行光学校正。四、作业1、每小组制作名片一张。内容包括学校名称，系别，班级，第几小组等内容。2、实验报告。实验三激光焊接机调光实验一、实验目的学会脉冲激光的调光。二、实验设备激光焊接机四台三、实验操作过程1．主光路调整（1）装配好激光器聚光腔后，先取下半反膜片座及全反膜片座。（2）将小孔光阑分别套上晶体棒套两端，并将指示光调到与YAG晶体轴线同轴，即指示光同时透过晶体棒套两端的小孔光阑，并在白纸上呈现一个圆形的红色光斑，（将晶体反射到指示...
