现浇板裂缝处理实施方案VIP专享VIP免费

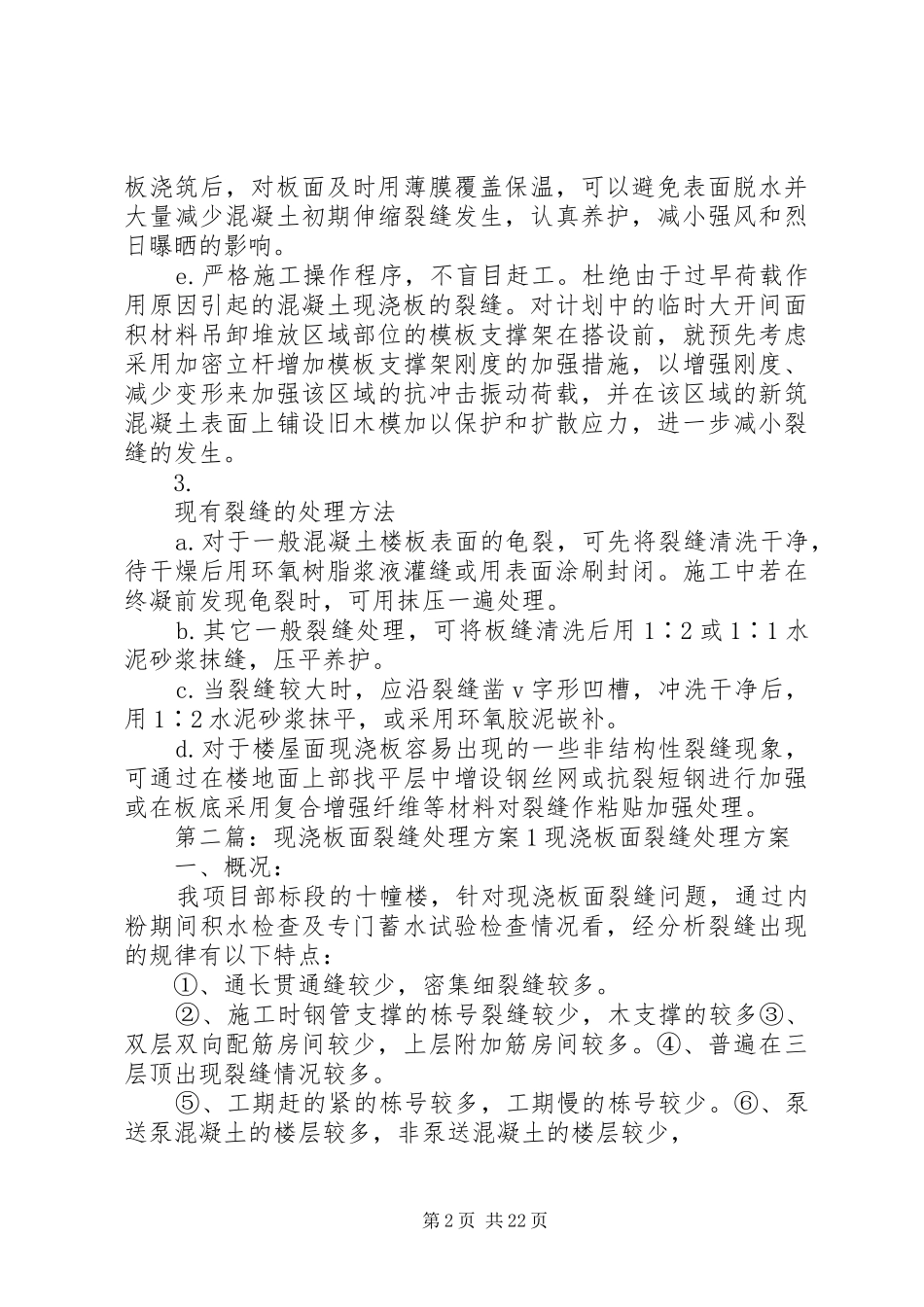

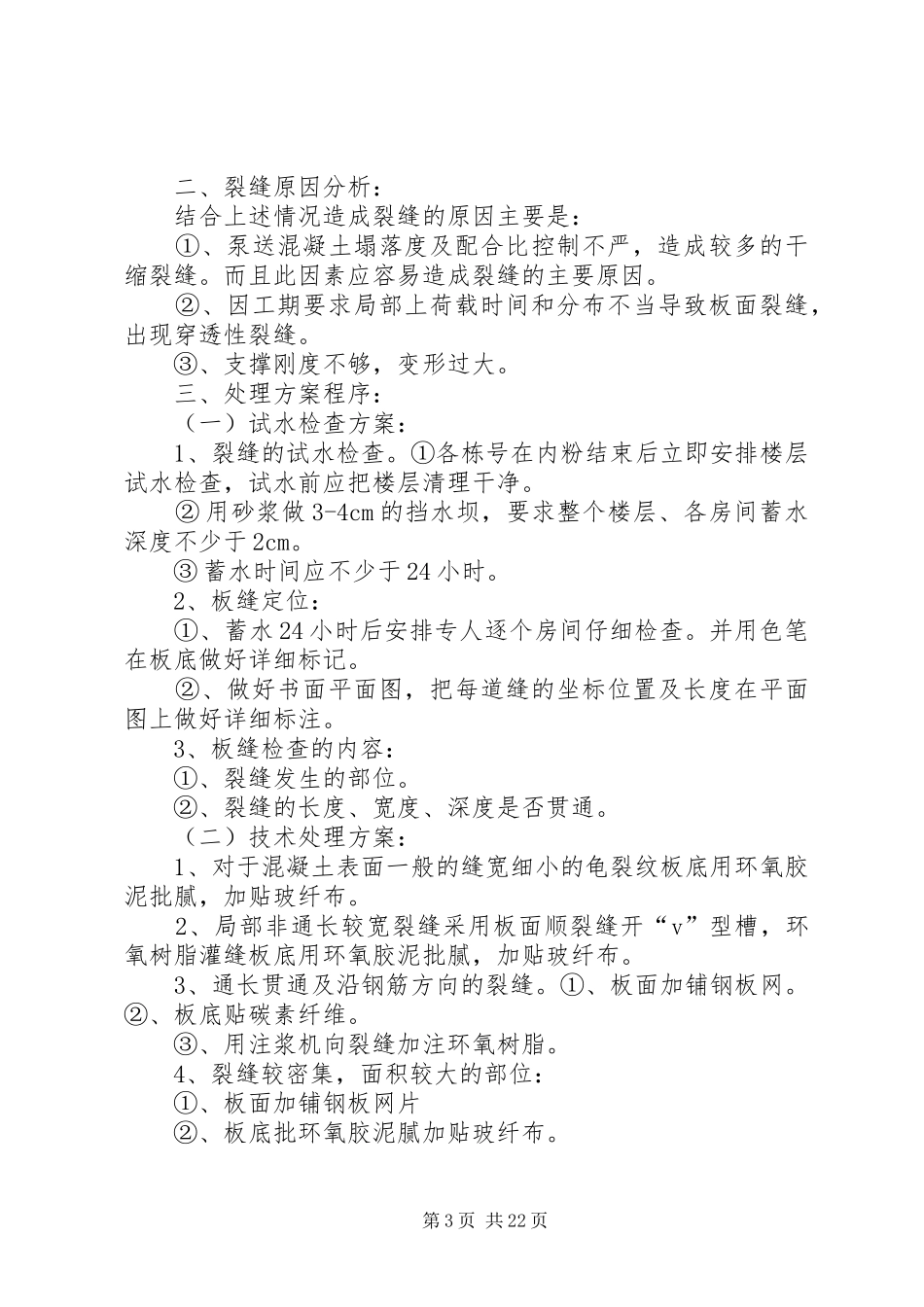

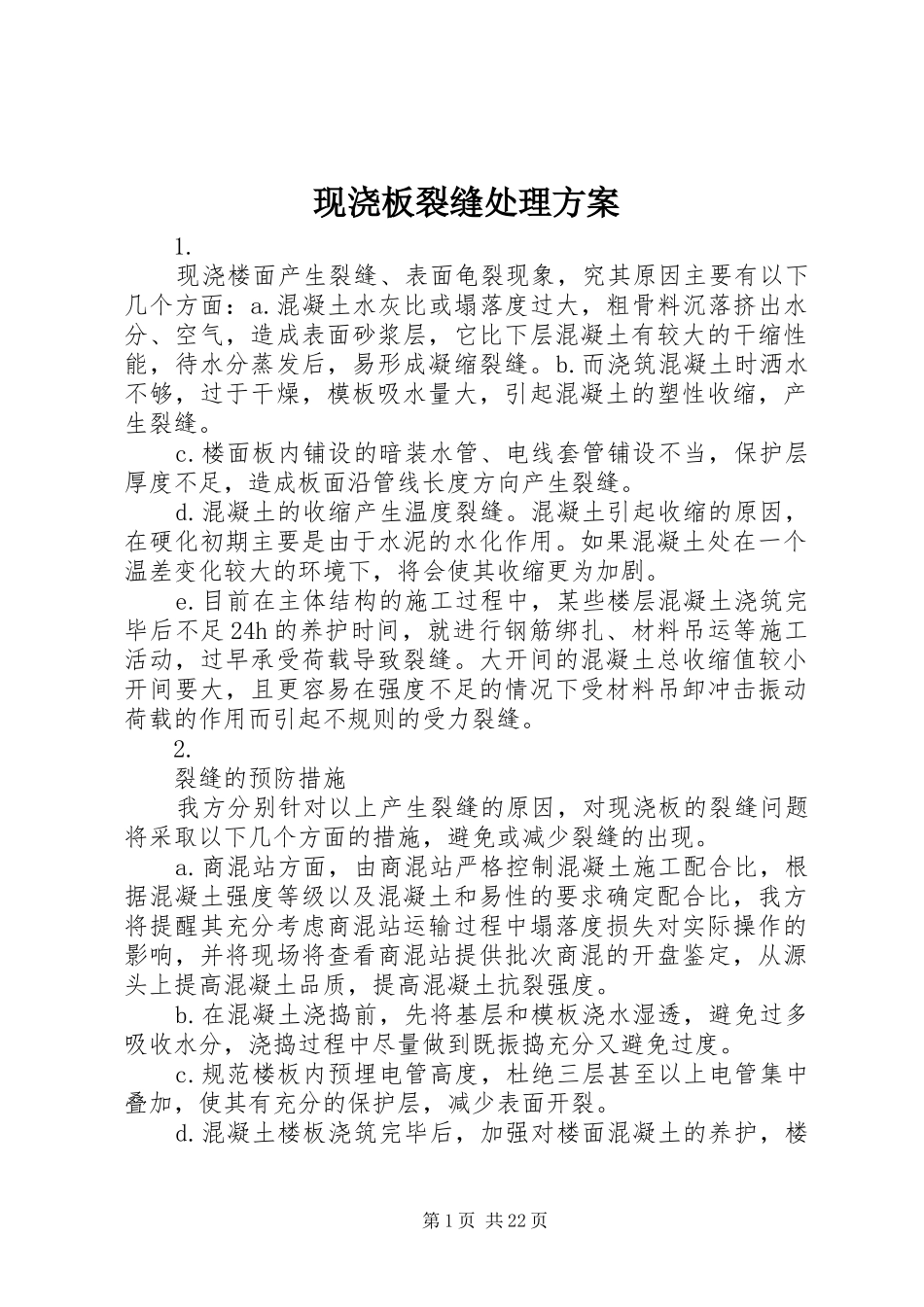

现浇板裂缝处理方案1.现浇楼面产生裂缝、表面龟裂现象，究其原因主要有以下几个方面：a.混凝土水灰比或塌落度过大，粗骨料沉落挤出水分、空气，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。b.而浇筑混凝土时洒水不够，过于干燥，模板吸水量大，引起混凝土的塑性收缩，产生裂缝。c.楼面板内铺设的暗装水管、电线套管铺设不当，保护层厚度不足，造成板面沿管线长度方向产生裂缝。d.混凝土的收缩产生温度裂缝。混凝土引起收缩的原因，在硬化初期主要是由于水泥的水化作用。如果混凝土处在一个温差变化较大的环境下，将会使其收缩更为加剧。e.目前在主体结构的施工过程中，某些楼层混凝土浇筑完毕后不足24h的养护时间，就进行钢筋绑扎、材料吊运等施工活动，过早承受荷载导致裂缝。大开间的混凝土总收缩值较小开间要大，且更容易在强度不足的情况下受材料吊卸冲击振动荷载的作用而引起不规则的受力裂缝。2.裂缝的预防措施我方分别针对以上产生裂缝的原因，对现浇板的裂缝问题将采取以下几个方面的措施，避免或减少裂缝的出现。a.商混站方面，由商混站严格控制混凝土施工配合比，根据混凝土强度等级以及混凝土和易性的要求确定配合比，我方将提醒其充分考虑商混站运输过程中塌落度损失对实际操作的影响，并将现场将查看商混站提供批次商混的开盘鉴定，从源头上提高混凝土品质，提高混凝土抗裂强度。b.在混凝土浇捣前，先将基层和模板浇水湿透，避免过多吸收水分，浇捣过程中尽量做到既振捣充分又避免过度。c.规范楼板内预埋电管高度，杜绝三层甚至以上电管集中叠加，使其有充分的保护层，减少表面开裂。d.混凝土楼板浇筑完毕后，加强对楼面混凝土的养护，楼第1页共22页板浇筑后，对板面及时用薄膜覆盖保温，可以避免表面脱水并大量减少混凝土初期伸缩裂缝发生，认真养护，减小强风和烈日曝晒的影响。e.严格施工操作程序，不盲目赶工。杜绝由于过早荷载作用原因引起的混凝土现浇板的裂缝。对计划中的临时大开间面积材料吊卸堆放区域部位的模板支撑架在搭设前，就预先考虑采用加密立杆增加模板支撑架刚度的加强措施，以增强刚度、减少变形来加强该区域的抗冲击振动荷载，并在该区域的新筑混凝土表面上铺设旧木模加以保护和扩散应力，进一步减小裂缝的发生。3.现有裂缝的处理方法a.对于一般混凝土楼板表面的龟裂，可先将裂缝清洗干净，待干燥后用环氧树脂浆液灌缝或用表面涂刷封闭。施工中若在终凝前发现龟裂时，可用抹压一遍处理。b.其它一般裂缝处理，可将板缝清洗后用1∶2或1∶1水泥砂浆抹缝，压平养护。c.当裂缝较大时，应沿裂缝凿v字形凹槽，冲洗干净后，用1∶2水泥砂浆抹平，或采用环氧胶泥嵌补。d.对于楼屋面现浇板容易出现的一些非结构性裂缝现象，可通过在楼地面上部找平层中增设钢丝网或抗裂短钢进行加强或在板底采用复合增强纤维等材料对裂缝作粘贴加强处理。第二篇：现浇板面裂缝处理方案1现浇板面裂缝处理方案一、概况：我项目部标段的十幢楼，针对现浇板面裂缝问题，通过内粉期间积水检查及专门蓄水试验检查情况看，经分析裂缝出现的规律有以下特点：①、通长贯通缝较少，密集细裂缝较多。②、施工时钢管支撑的栋号裂缝较少，木支撑的较多③、双层双向配筋房间较少，上层附加筋房间较多。④、普遍在三层顶出现裂缝情况较多。⑤、工期赶的紧的栋号较多，工期慢的栋号较少。⑥、泵送泵混凝土的楼层较多，非泵送混凝土的楼层较少，第2页共22页二、裂缝原因分析：结合上述情况造成裂缝的原因主要是：①、泵送混凝土塌落度及配合比控制不严，造成较多的干缩裂缝。而且此因素应容易造成裂缝的主要原因。②、因工期要求局部上荷载时间和分布不当导致板面裂缝，出现穿透性裂缝。③、支撑刚度不够，变形过大。三、处理方案程序：（一）试水检查方案：1、裂缝的试水检查。①各栋号在内粉结束后立即安排楼层试水检查，试水前应把楼层清理干净。②用砂浆做3-4cm的挡水坝，要求整个楼层、各房间蓄水深度不少于2cm。③蓄水时间应不少于24小时。2、板缝定位：①、蓄水24小时后安排专人逐个房间仔细检查。并用色笔在板底做好详细标记。②、做好书面平面...
