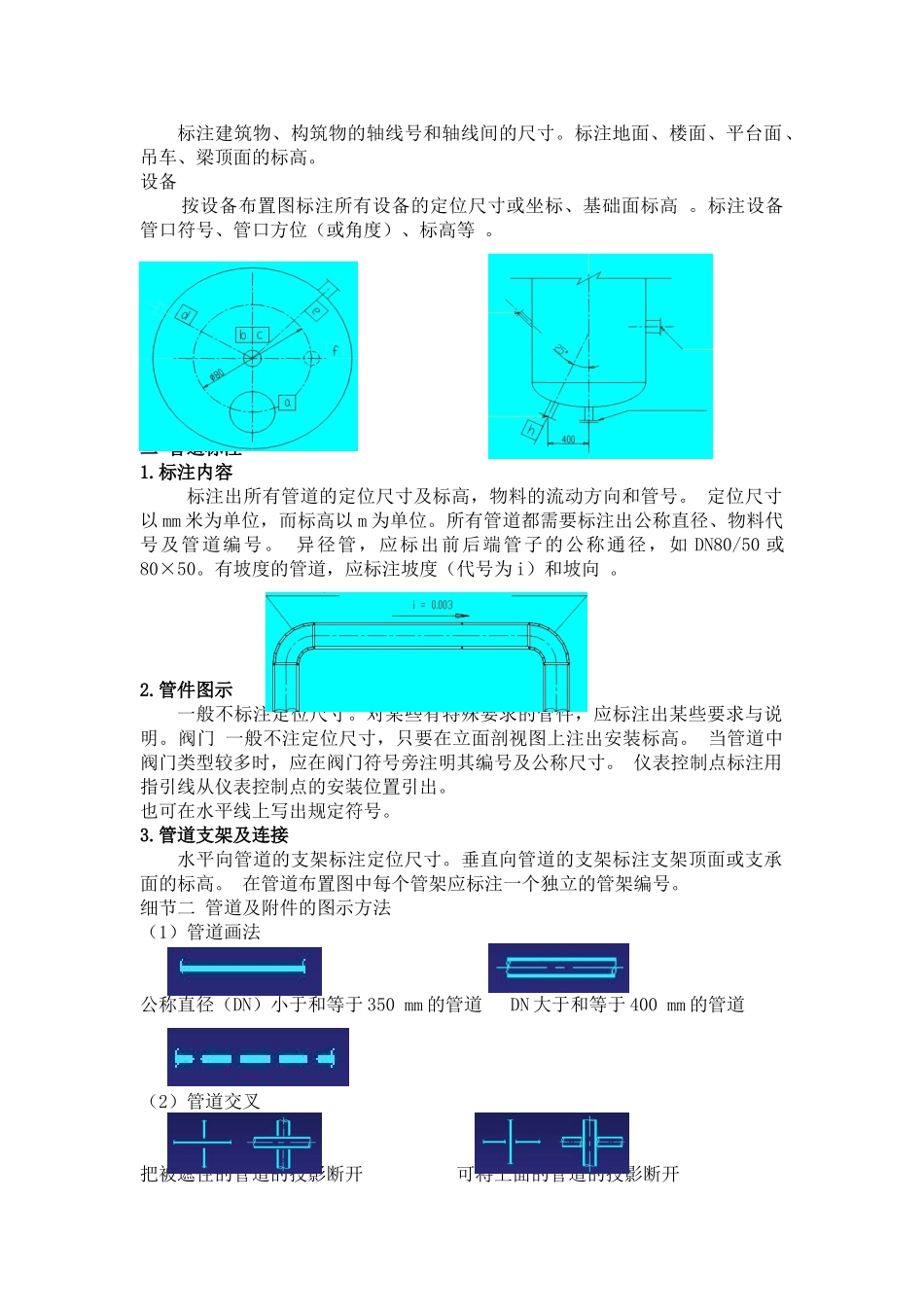

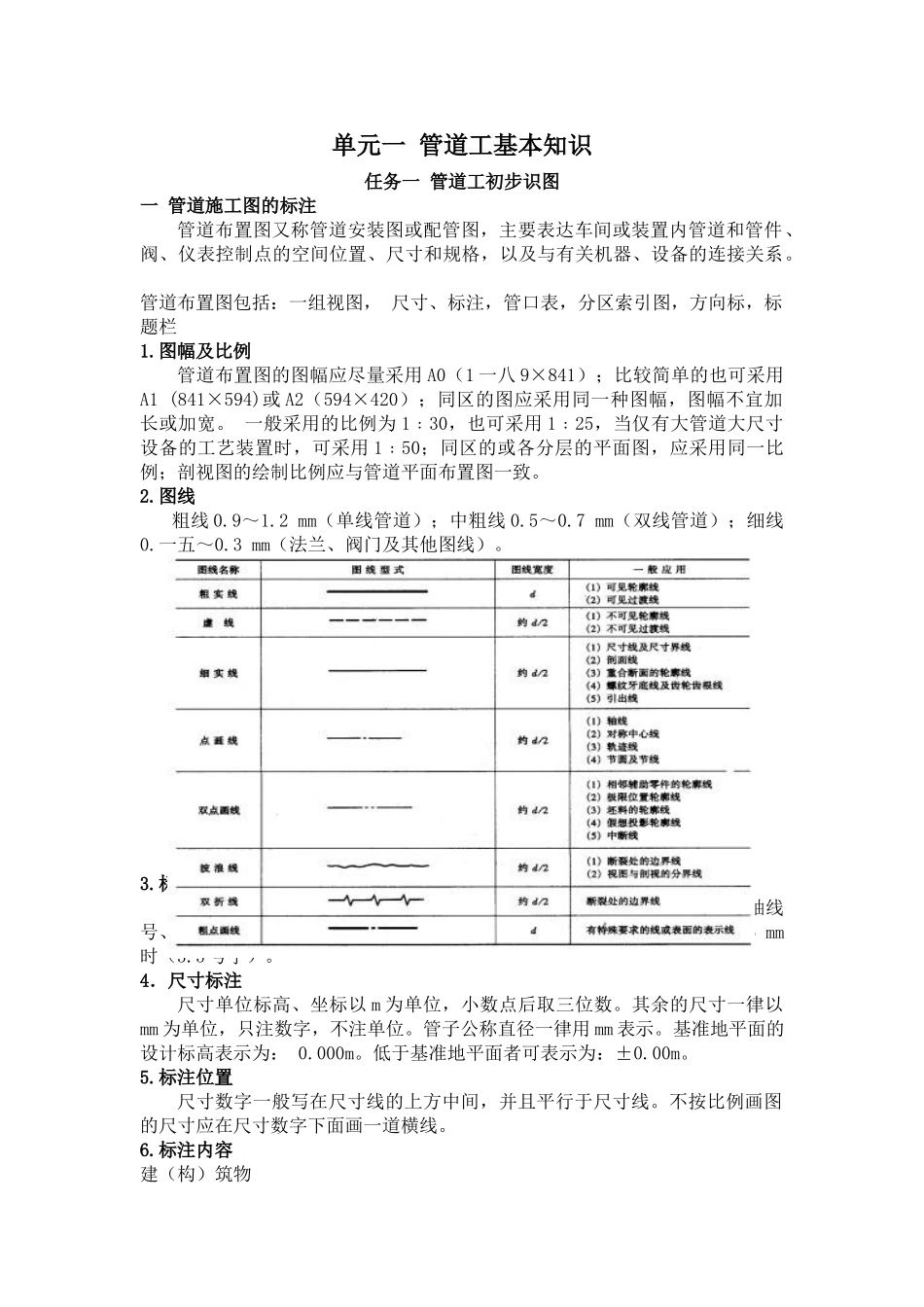

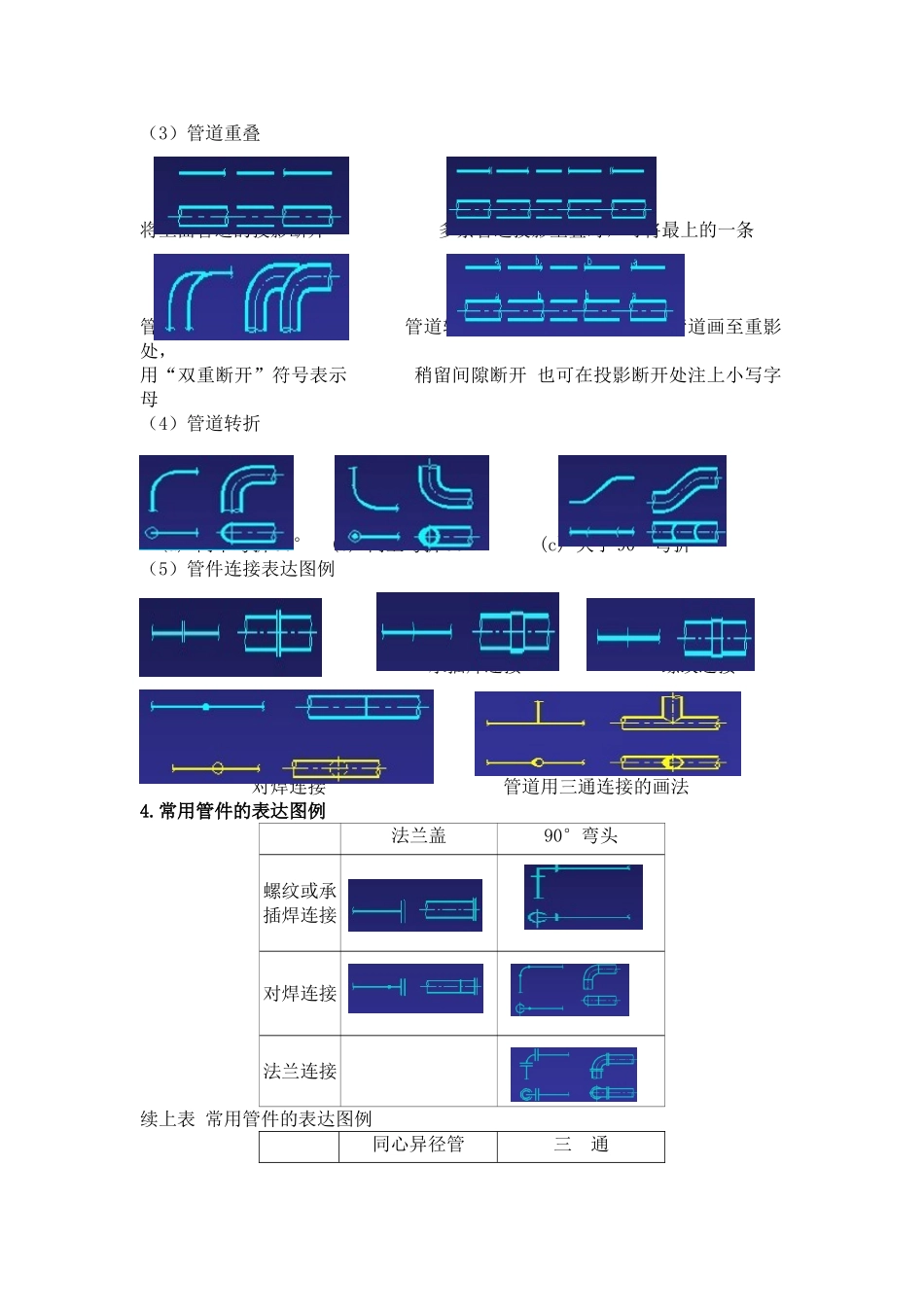

单元一管道工基本知识任务一管道工初步识图一管道施工图的标注管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。管道布置图包括：一组视图，尺寸、标注，管口表，分区索引图，方向标，标题栏1.图幅及比例管道布置图的图幅应尽量采用A0（1一八9×841）；比较简单的也可采用A1(841×594)或A2（594×420）；同区的图应采用同一种图幅，图幅不宜加长或加宽。一般采用的比例为1﹕30，也可采用1﹕25，当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50；同区的或各分层的平面图，应采用同一比例；剖视图的绘制比例应与管道平面布置图一致。2.图线粗线0.9～1.2mm（单线管道）；中粗线0.5～0.7mm（双线管道）；细线0.一五～0.3mm（法兰、阀门及其他图线）。3.标注字体图名、图标中的图号、视图符号（7号字）；工程名称、文字说明及轴线号、表格中的文字（5号字）；数字及字母、表格中的文字其中格子小于6mm时（3.5号字）。4．尺寸标注尺寸单位标高、坐标以m为单位，小数点后取三位数。其余的尺寸一律以mm为单位，只注数字，不注单位。管子公称直径一律用mm表示。基准地平面的设计标高表示为：0.000m。低于基准地平面者可表示为：±0.00m。5.标注位置尺寸数字一般写在尺寸线的上方中间，并且平行于尺寸线。不按比例画图的尺寸应在尺寸数字下面画一道横线。6.标注内容建（构）筑物标注建筑物、构筑物的轴线号和轴线间的尺寸。标注地面、楼面、平台面、吊车、梁顶面的标高。设备按设备布置图标注所有设备的定位尺寸或坐标、基础面标高。标注设备管口符号、管口方位（或角度）、标高等。二管道标注1.标注内容标注出所有管道的定位尺寸及标高，物料的流动方向和管号。定位尺寸以mm米为单位，而标高以m为单位。所有管道都需要标注出公称直径、物料代号及管道编号。异径管，应标出前后端管子的公称通径，如DN80/50或80×50。有坡度的管道，应标注坡度（代号为i）和坡向。2.管件图示一般不标注定位尺寸。对某些有特殊要求的管件，应标注出某些要求与说明。阀门一般不注定位尺寸，只要在立面剖视图上注出安装标高。当管道中阀门类型较多时，应在阀门符号旁注明其编号及公称尺寸。仪表控制点标注用指引线从仪表控制点的安装位置引出。也可在水平线上写出规定符号。3.管道支架及连接水平向管道的支架标注定位尺寸。垂直向管道的支架标注支架顶面或支承面的标高。在管道布置图中每个管架应标注一个独立的管架编号。细节二管道及附件的图示方法（1）管道画法公称直径（DN）小于和等于350mm的管道DN大于和等于400mm的管道地下管道（2）管道交叉把被遮住的管道的投影断开可将上面的管道的投影断开（3）管道重叠将上面管道的投影断开多条管道投影重叠时，可将最上的一条管道转折后投影重叠，管道转折后投影重叠，将下面的管道画至重影处，用“双重断开”符号表示稍留间隙断开也可在投影断开处注上小写字母（4）管道转折(a)向下弯折90°(b)向上弯折90°(c)大于90°弯折（5）管件连接表达图例法兰连接承插焊连接螺纹连接对焊连接管道用三通连接的画法4.常用管件的表达图例法兰盖90°弯头螺纹或承插焊连接对焊连接法兰连接续上表常用管件的表达图例同心异径管三通螺纹或承插焊连接对焊连接法兰连接续上表常用管件的表达图例闸阀截止阀螺纹或承插焊连接对焊连接法兰连接5.传动结构常用传动结构符号阀门和传动结构的组合表示电动式气动式液压或气动式6.支吊架用来支承和固定管道，其位置一般用符号表示。名称图示名称图示固定支架弹簧支架滑动支架轴向止推架导向支架任务二公称通经与公称压力一公称通径1.公称通径是管道的通用直径标准,以DN(mm)表示阀门、管件：DN=内径；管子：DN≈内径，但≠管子外径；DN相等,可方便地互相连接；DN用于表示焊接钢管、铸铁管、阀门、管件等的规格，不用于无缝钢管公称通径表公称通径管螺纹公称通经管螺纹Dn（mm）IN(“)Dn（mm）IN(“)一五1/2702-1/2203/48032511004321-1/41255401-1/2一五065022008注：1IN=25.4mm二公称压力公称压力是为了设计、制造和使用方便，而人为地规定的一种...
