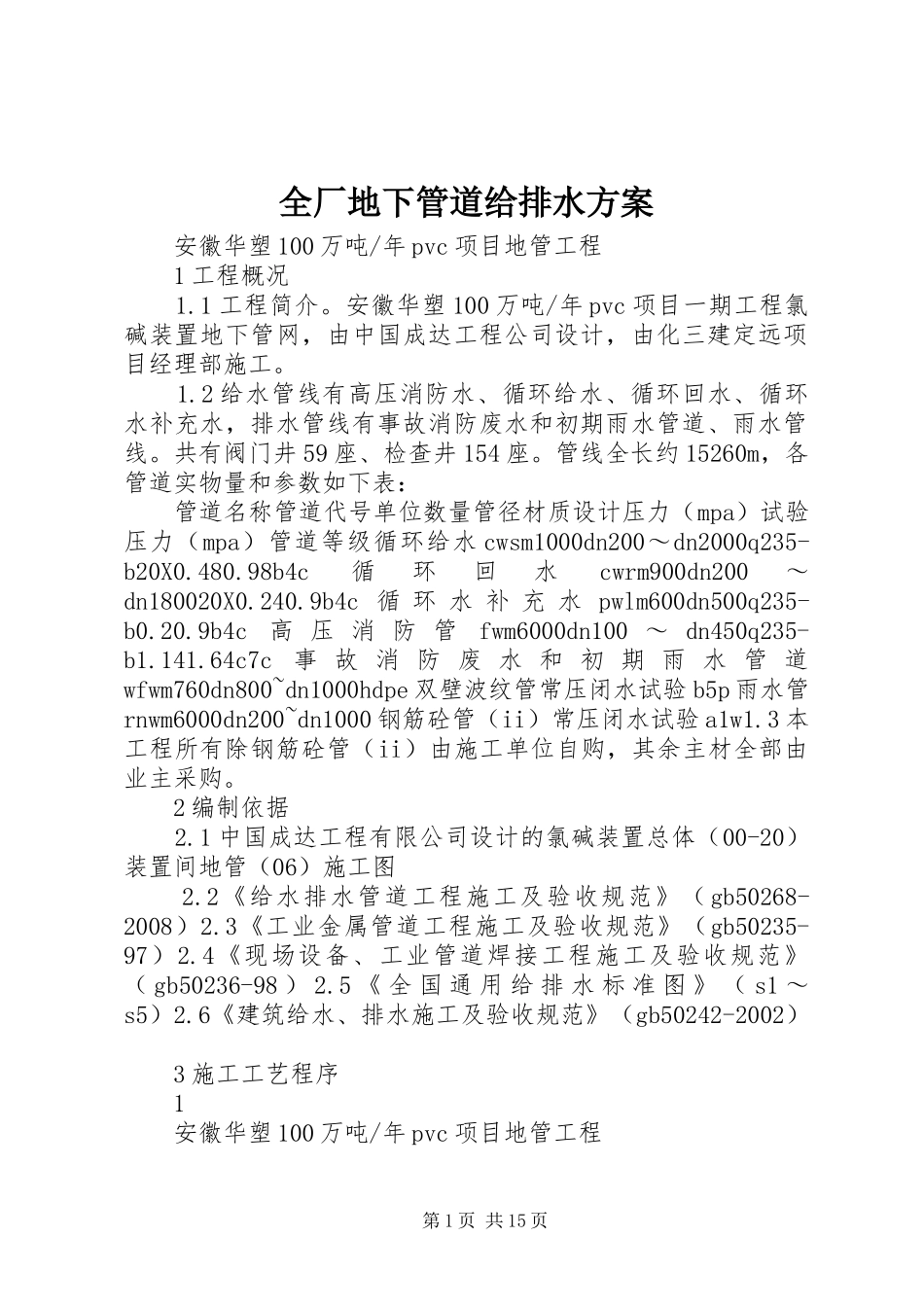

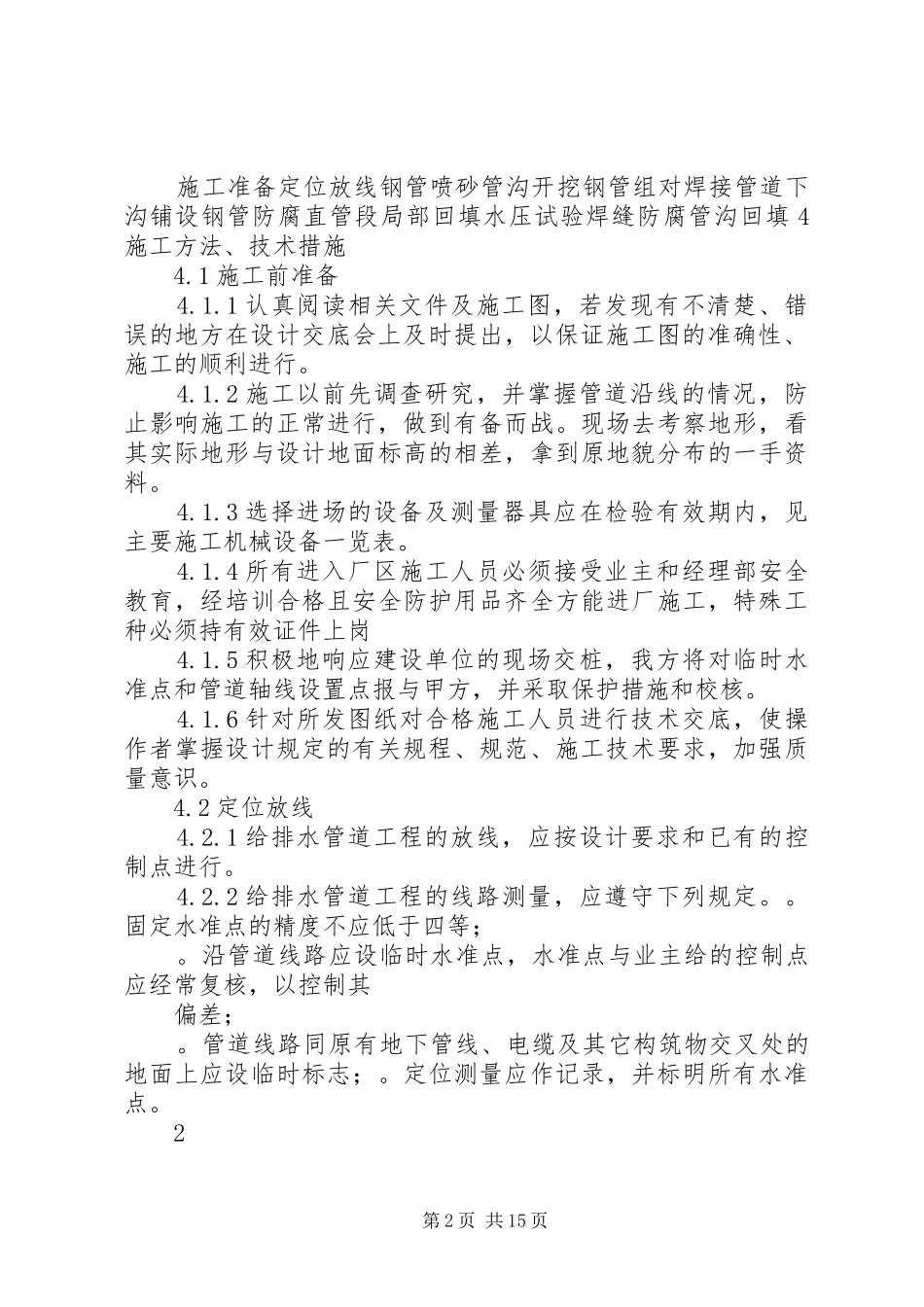

全厂地下管道给排水方案安徽华塑100万吨/年pvc项目地管工程1工程概况1.1工程简介。安徽华塑100万吨/年pvc项目一期工程氯碱装置地下管网，由中国成达工程公司设计，由化三建定远项目经理部施工。1.2给水管线有高压消防水、循环给水、循环回水、循环水补充水，排水管线有事故消防废水和初期雨水管道、雨水管线。共有阀门井59座、检查井154座。管线全长约15260m，各管道实物量和参数如下表：管道名称管道代号单位数量管径材质设计压力（mpa）试验压力（mpa）管道等级循环给水cwsm1000dn200～dn2000q235-b20X0.480.98b4c循环回水cwrm900dn200～dn180020X0.240.9b4c循环水补充水pwlm600dn500q235-b0.20.9b4c高压消防管fwm6000dn100～dn450q235-b1.141.64c7c事故消防废水和初期雨水管道wfwm760dn800~dn1000hdpe双壁波纹管常压闭水试验b5p雨水管rnwm6000dn200~dn1000钢筋砼管（ii）常压闭水试验a1w1.3本工程所有除钢筋砼管（ii）由施工单位自购，其余主材全部由业主采购。2编制依据2.1中国成达工程有限公司设计的氯碱装置总体（00-20）装置间地管（06）施工图2.2《给水排水管道工程施工及验收规范》（gb50268-2008）2.3《工业金属管道工程施工及验收规范》（gb50235-97）2.4《现场设备、工业管道焊接工程施工及验收规范》（gb50236-98）2.5《全国通用给排水标准图》（s1～s5）2.6《建筑给水、排水施工及验收规范》（gb50242-2002）3施工工艺程序1安徽华塑100万吨/年pvc项目地管工程第1页共15页施工准备定位放线钢管喷砂管沟开挖钢管组对焊接管道下沟铺设钢管防腐直管段局部回填水压试验焊缝防腐管沟回填4施工方法、技术措施4.1施工前准备4.1.1认真阅读相关文件及施工图，若发现有不清楚、错误的地方在设计交底会上及时提出，以保证施工图的准确性、施工的顺利进行。4.1.2施工以前先调查研究，并掌握管道沿线的情况，防止影响施工的正常进行，做到有备而战。现场去考察地形，看其实际地形与设计地面标高的相差，拿到原地貌分布的一手资料。4.1.3选择进场的设备及测量器具应在检验有效期内，见主要施工机械设备一览表。4.1.4所有进入厂区施工人员必须接受业主和经理部安全教育，经培训合格且安全防护用品齐全方能进厂施工，特殊工种必须持有效证件上岗4.1.5积极地响应建设单位的现场交桩，我方将对临时水准点和管道轴线设置点报与甲方，并采取保护措施和校核。4.1.6针对所发图纸对合格施工人员进行技术交底，使操作者掌握设计规定的有关规程、规范、施工技术要求，加强质量意识。4.2定位放线4.2.1给排水管道工程的放线，应按设计要求和已有的控制点进行。4.2.2给排水管道工程的线路测量，应遵守下列规定。。固定水准点的精度不应低于四等；。沿管道线路应设临时水准点，水准点与业主给的控制点应经常复核，以控制其偏差；。管道线路同原有地下管线、电缆及其它构筑物交叉处的地面上应设临时标志；。定位测量应作记录，并标明所有水准点。2第2页共15页安徽华塑100万吨/年pvc项目地管工程4.2.3施工测量偏差，符合下表：项目水准测量高程闭合差导线测量方位角闭合差导线测量相对闭合差直接丈量侧距两次校差注：1.l为水准测量闭合路线的长度（km）；2.n为水准或导线测量的测量站数。4.3管沟开挖及回填4.3.1开挖前首先要确认地下情况，管沟开挖期间，为保证现场文明施工，在测量定位放线并经复测合格后，挖出土方全部运至业主指定的堆土场区，并按业主的要求进行土方归堆；现场条件允许的地方，挖出的土方进行单侧堆放且进行土方归堆并且距离沟边1.0m以内，不应堆置弃土和材料，弃土堆放高度不宜超过1.5m。由于该工程地质条件良好，管沟开挖采用1：0.33进行放坡，以防管沟塌方发生安全事故；4.3.2管道沟槽底部的开挖宽度：1）单根管管沟开挖如下图所示：bh≤1.5m>0.8ma沟边堆土1：0.331：1.251平地偏差许可范围±20√l（mm）±40√n（〞）l/3000l/5000注：堆土宽度a、b的具体尺寸由管沟开挖及回填土方的数量现场而定。管道沟槽底部的开挖宽度，按下式计算：b=d+2b13b1d安徽华塑100万吨/年pvc项目地管工程式中：b----管道沟槽底部的开挖宽度（mm）d---管道结构的外缘宽度（mm）b1---管道一侧的工作...
