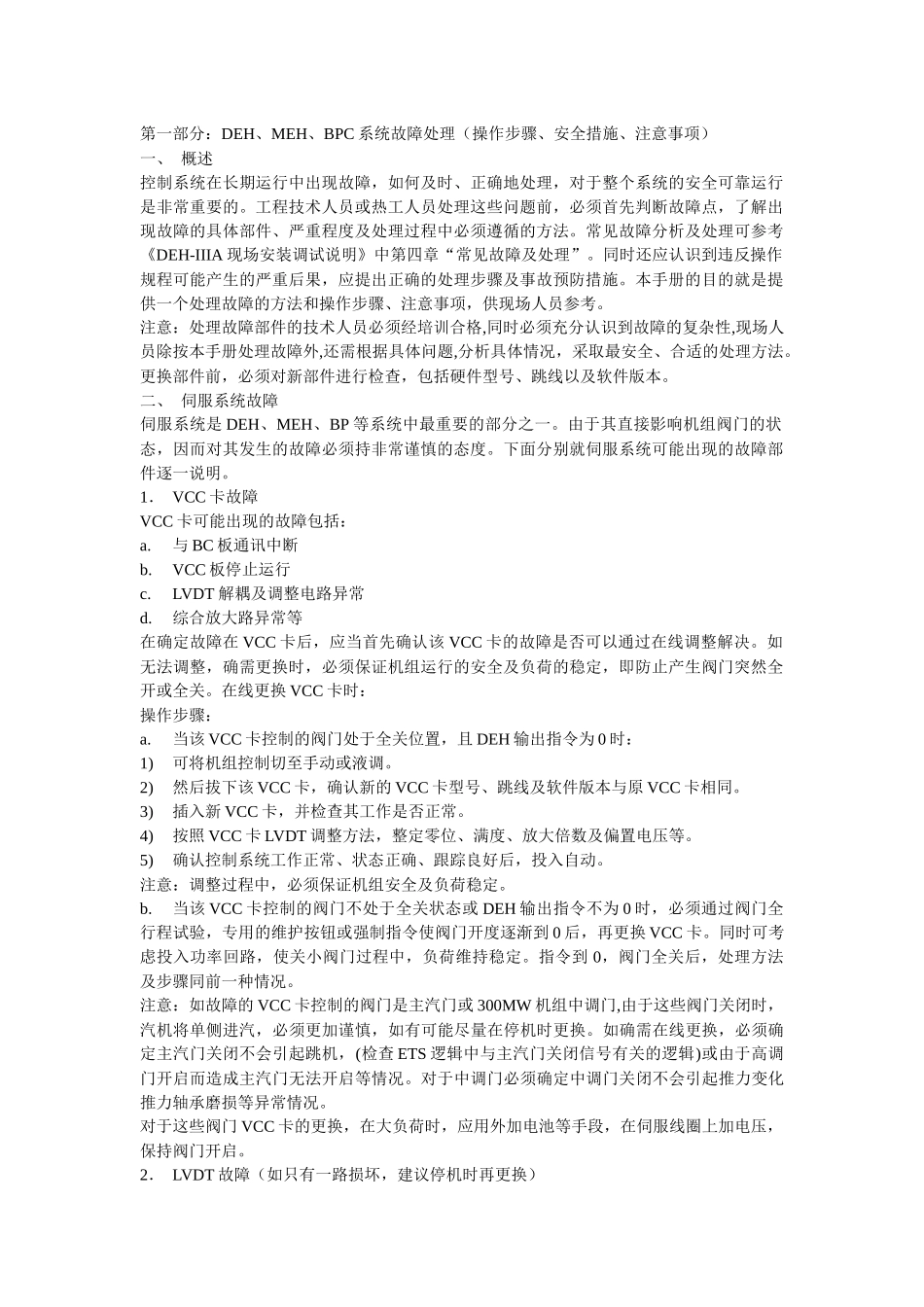

第一部分：DEH、MEH、BPC系统故障处理（操作步骤、安全措施、注意事项）一、概述控制系统在长期运行中出现故障，如何及时、正确地处理，对于整个系统的安全可靠运行是非常重要的。工程技术人员或热工人员处理这些问题前，必须首先判断故障点，了解出现故障的具体部件、严重程度及处理过程中必须遵循的方法。常见故障分析及处理可参考《DEH-IIIA现场安装调试说明》中第四章“常见故障及处理”。同时还应认识到违反操作规程可能产生的严重后果，应提出正确的处理步骤及事故预防措施。本手册的目的就是提供一个处理故障的方法和操作步骤、注意事项，供现场人员参考。注意：处理故障部件的技术人员必须经培训合格,同时必须充分认识到故障的复杂性,现场人员除按本手册处理故障外,还需根据具体问题,分析具体情况，采取最安全、合适的处理方法。更换部件前，必须对新部件进行检查，包括硬件型号、跳线以及软件版本。二、伺服系统故障伺服系统是DEH、MEH、BP等系统中最重要的部分之一。由于其直接影响机组阀门的状态，因而对其发生的故障必须持非常谨慎的态度。下面分别就伺服系统可能出现的故障部件逐一说明。1．VCC卡故障VCC卡可能出现的故障包括：a.与BC板通讯中断b.VCC板停止运行c.LVDT解耦及调整电路异常d.综合放大路异常等在确定故障在VCC卡后，应当首先确认该VCC卡的故障是否可以通过在线调整解决。如无法调整，确需更换时，必须保证机组运行的安全及负荷的稳定，即防止产生阀门突然全开或全关。在线更换VCC卡时：操作步骤：a.当该VCC卡控制的阀门处于全关位置，且DEH输出指令为0时：1)可将机组控制切至手动或液调。2)然后拔下该VCC卡，确认新的VCC卡型号、跳线及软件版本与原VCC卡相同。3)插入新VCC卡，并检查其工作是否正常。4)按照VCC卡LVDT调整方法，整定零位、满度、放大倍数及偏置电压等。5)确认控制系统工作正常、状态正确、跟踪良好后，投入自动。注意：调整过程中，必须保证机组安全及负荷稳定。b.当该VCC卡控制的阀门不处于全关状态或DEH输出指令不为0时，必须通过阀门全行程试验，专用的维护按钮或强制指令使阀门开度逐渐到0后，再更换VCC卡。同时可考虑投入功率回路，使关小阀门过程中，负荷维持稳定。指令到0，阀门全关后，处理方法及步骤同前一种情况。注意：如故障的VCC卡控制的阀门是主汽门或300MW机组中调门,由于这些阀门关闭时，汽机将单侧进汽，必须更加谨慎，如有可能尽量在停机时更换。如确需在线更换，必须确定主汽门关闭不会引起跳机，(检查ETS逻辑中与主汽门关闭信号有关的逻辑)或由于高调门开启而造成主汽门无法开启等情况。对于中调门必须确定中调门关闭不会引起推力变化推力轴承磨损等异常情况。对于这些阀门VCC卡的更换，在大负荷时，应用外加电池等手段，在伺服线圈上加电压，保持阀门开启。2．LVDT故障（如只有一路损坏，建议停机时再更换）新华公司提供的每个阀门上的位置反馈变送器（LVDT）共有2只，在VCC卡内部进行高选处理后，与阀门的控制指令在综合放大器处进行比较，从而产生控制电液伺服阀的指令一只LVDT故障不会影响阀门的反馈值及机组的正常运行。可解除故障一路，待停机时更换。在线更换故障的LVDT时：注意事项：a.更换前必须确定第二根LVDT正常，能够保证机组安全运行。b.更换过程中不能造成机组负荷大幅度波动。操作步骤：a.采用阀门试验或强制指令到0，使阀门全关。b.其次将机组控制切至手动运行。c.确认目前另一根LVDT正常工作后，拔下就地LVDT电缆插头。注意：如故障的一根LVDT比另一根LVDT的输出电压高时，拔下其插头，可能造成阀门突然开大。d.记下当前故障的LVDT壳体安装位置及芯杆与壳体的相对位置。e.拆下故障的LVDT。f.根据原LVDT位置，固定好新的LVDT。g.拔下该阀门电液伺服阀插头，插好LVDT插头。h.通过给伺服阀逐渐加入电流的办法，使阀门逐渐开启，通过VCC卡面板上的位器调整好该LVDT的零位与满度。注意：开启过程应缓慢，不应产生负荷大的波动。i.调整好后，恢复LVDT及电液伺服阀。j.检查LVDT及VCC卡工作正常，该阀门指令反馈正常，确认不会对负荷产生冲击后，投入自动，逐渐将该阀门打开至其原来位置。三、DPU故障DPU是D...
