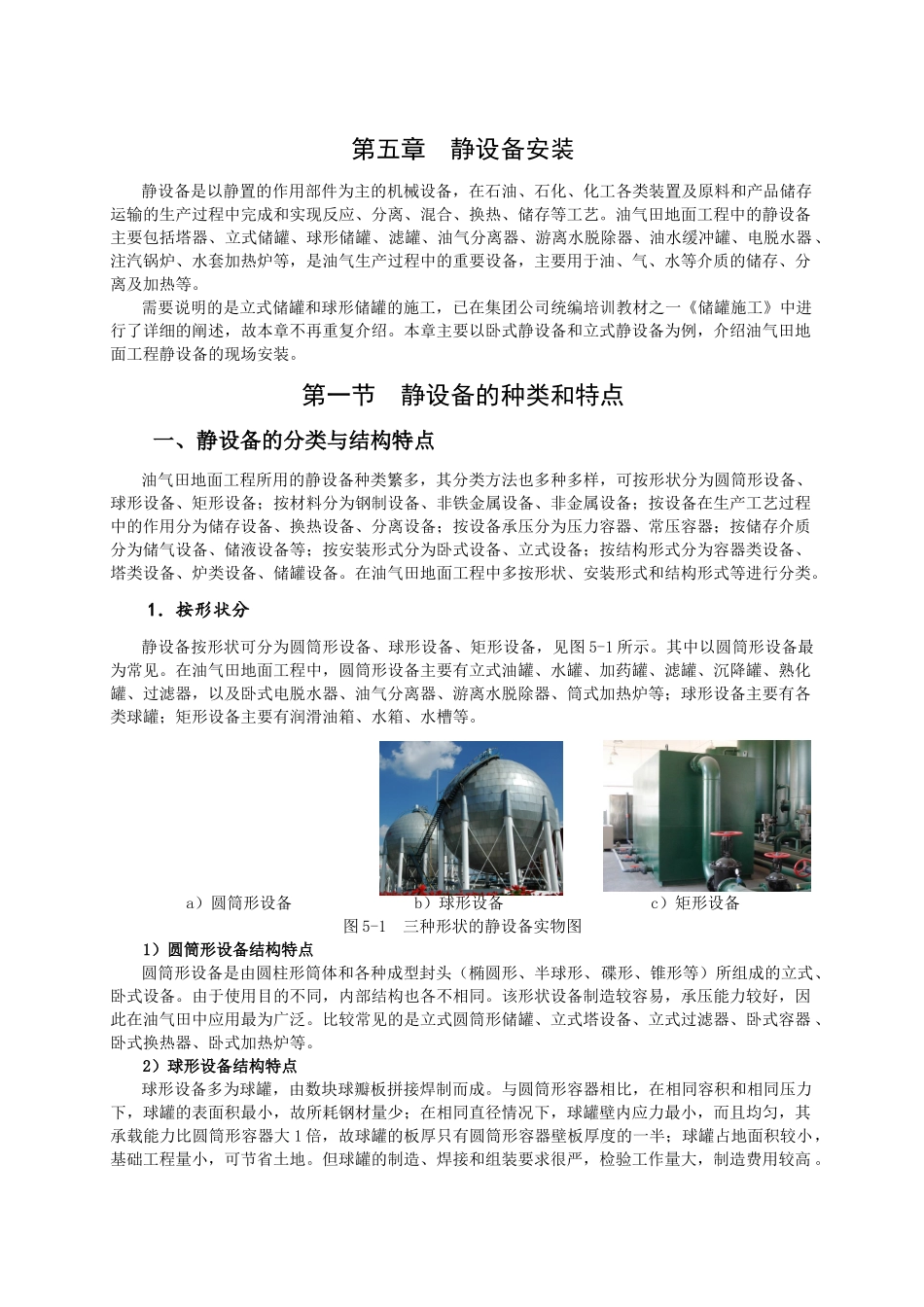

第五章静设备安装_第1页
1/27

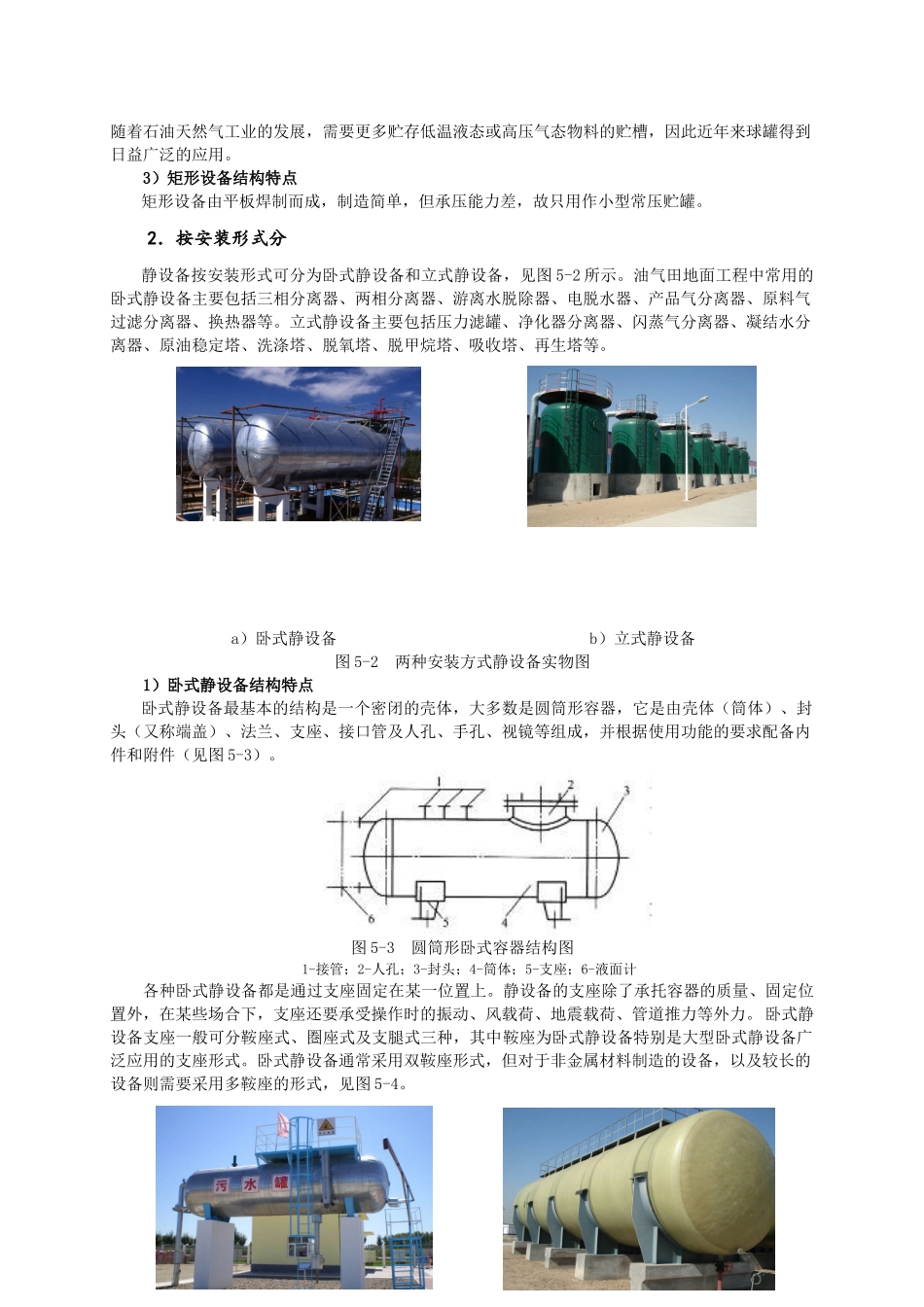

第五章静设备安装_第2页
2/27

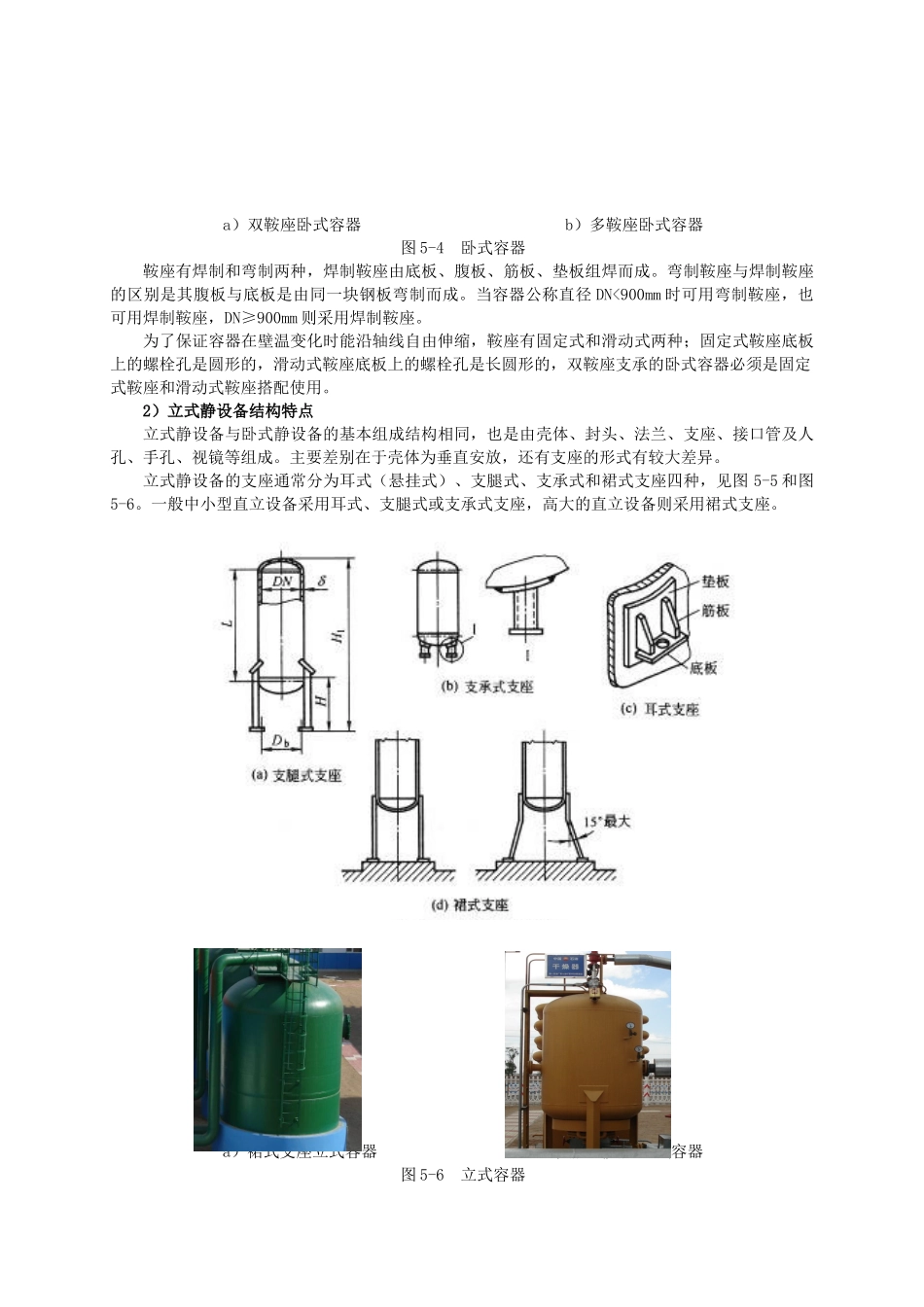

第五章静设备安装_第3页
3/27
第五章静设备安装静设备是以静置的作用部件为主的机械设备,在石油、石化、化工各类装置及原料和产品储存运输的生产过程中完成和实现反应、分离、混合、换热、储存等工艺。油气田地面工程中的静设备主要包括塔器、立式储罐、球形储罐、滤罐、油气分离器、游离水脱除器、油水缓冲罐、电脱水器、注汽锅炉、水套加热炉等,是油气生产过程中的重要设备,主要用于油、气、水等介质的储存、分离及加热等。需要说明的是立式储罐和球形储罐的施工,已在集团公司统编培训教材之一《储罐施工》中进行了详细的阐述,故本章不再重复介绍。本章主要以卧式静设备和立式静设备为例,介绍油气田地面工程静设备的现场安装。第一节静设备的种类和特点一、静设备的分类与结构特点油气田地面工程所用的静设备种类繁多,其分类方法也多种多样,可按形状分为圆筒形设备、球形设备、矩形设备;按材料分为钢制设备、非铁金属设备、非金属设备;按设备在生产工艺过程中的作用分为储存设备、换热设备、分离设备;按设备承压分为压力容器、常压容器;按储存介质分为储气设备、储液设备等;按安装形式分为卧式设备、立式设备;按结构形式分为容器类设备、塔类设备、炉类设备、储罐设备。在油气田地面工程中多按形状、安装形式和结构形式等进行分类。1.按形状分静设备按形状可分为圆筒形设备、球形设备、矩形设备,见图5-1所示。其中以圆筒形设备最为常见。在油气田地面工程中,圆筒形设备主要有立式油罐、水罐、加药罐、滤罐、沉降罐、熟化罐、过滤器,以及卧式电脱水器、油气分离器、游离水脱除器、筒式加热炉等;球形设备主要有各类球罐;矩形设备主要有润滑油箱、水箱、水槽等。a)圆筒形设备b)球形设备c)矩形设备图5-1三种形状的静设备实物图1)圆筒形设备结构特点圆筒形设备是由圆柱形筒体和各种成型封头(椭圆形、半球形、碟形、锥形等)所组成的立式、卧式设备。由于使用目的不同,内部结构也各不相同。该形状设备制造较容易,承压能力较好,因此在油气田中应用最为广泛。比较常见的是立式圆筒形储罐、立式塔设备、立式过滤器、卧式容器、卧式换热器、卧式加热炉等。2)球形设备结构特点球形设备多为球罐,由数块球瓣板拼接焊制而成。与圆筒形容器相比,在相同容积和相同压力下,球罐的表面积最小,故所耗钢材量少;在相同直径情况下,球罐壁内应力最小,而且均匀,其承载能力比圆筒形容器大1倍,故球罐的板厚只有圆筒形容器壁板厚度的一半;球罐占地面积较小,基础工程量小,可节省土地。但球罐的制造、焊接和组装要求很严,检验工作量大,制造费用较高。随着石油天然气工业的发展,需要更多贮存低温液态或高压气态物料的贮槽,因此近年来球罐得到日益广泛的应用。3)矩形设备结构特点矩形设备由平板焊制而成,制造简单,但承压能力差,故只用作小型常压贮罐。2.按安装形式分静设备按安装形式可分为卧式静设备和立式静设备,见图5-2所示。油气田地面工程中常用的卧式静设备主要包括三相分离器、两相分离器、游离水脱除器、电脱水器、产品气分离器、原料气过滤分离器、换热器等。立式静设备主要包括压力滤罐、净化器分离器、闪蒸气分离器、凝结水分离器、原油稳定塔、洗涤塔、脱氧塔、脱甲烷塔、吸收塔、再生塔等。a)卧式静设备b)立式静设备图5-2两种安装方式静设备实物图1)卧式静设备结构特点卧式静设备最基本的结构是一个密闭的壳体,大多数是圆筒形容器,它是由壳体(筒体)、封头(又称端盖)、法兰、支座、接口管及人孔、手孔、视镜等组成,并根据使用功能的要求配备内件和附件(见图5-3)。图5-3圆筒形卧式容器结构图1-接管;2-人孔;3-封头;4-筒体;5-支座;6-液面计各种卧式静设备都是通过支座固定在某一位置上。静设备的支座除了承托容器的质量、固定位置外,在某些场合下,支座还要承受操作时的振动、风载荷、地震载荷、管道推力等外力。卧式静设备支座一般可分鞍座式、圏座式及支腿式三种,其中鞍座为卧式静设备特别是大型卧式静设备广泛应用的支座形式。卧式静设备通常采用双鞍座形式,但对于非金属材料制造的设备,以及较长的设备则需要采用多鞍座的形式,见图5-4。a)双鞍座卧式容...
