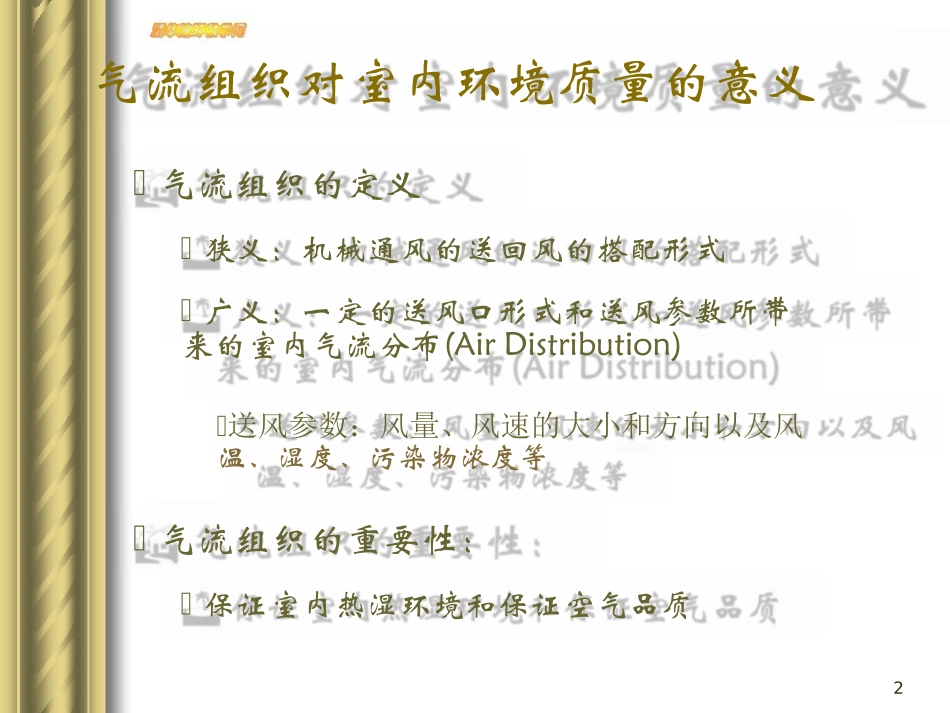

第六章通风与气流组织清华大学建筑学院建筑技术科学系1气流组织对室内环境质量的意义气流组织的定义狭义：机械通风的送回风的搭配形式广义：一定的送风口形式和送风参数所带来的室内气流分布(AirDistribution)送风参数：风量、风速的大小和方向以及风温、湿度、污染物浓度等气流组织的重要性：保证室内热湿环境和保证空气品质2本章内容通风（空调）的目的与方法室内气流分布的描述参数气流组织的测量与计算方法3通风（空调）的目的与方法4通风换气或空气调节通风采用稀释方法控制室内环境基本考虑单一参数控制，如温度，污染物浓度等空气调节多参数控制：调节温度、湿度、流速、洁净度、空气成分、气味等污染严重：直流式系统（即机械通风系统）污染不很严重：部分回风系统5通风的方式自然通风利用自然的手段（热压、风压等）来促使空气流动而进行的通风换气方式特点不消耗动力或消耗很少的动力，节能可以用充足的新鲜空气保证室内的空气品质受建筑设计和气候条件限制，难以控制机械通风利用机械手段（风机、风扇等）产生压力差来实现空气流动的方式特点可控制性强。可通过调整风口、风量等控制室内气流分布需要消耗能源初投资和运行费都比较高6自然通风基本原理：只要建筑开口两侧存在压力差∆P，就会有空气流过开口。流过的风速为：∆Pυ＝2∆Pζρ＝µ2∆Pρ驱动力压差热压：温差引起的空气密度差导致建筑开口内外的压差风压：室外绕流引起建筑周围压力分布的不同形成开口处的压差自然通风的分类热压通风风压通风风压和热压的联合作用下的自然通风7热压通风∆Pb+(−∆Pa)=∆Pb+∆Pa=gh(ρw−ρn)bρwρnha8热压通风的基本概念b余压oh2中和面oh1a9余压Lia(total)=Fdi[(ρiout−ρl)Hg1/1.5]1(1+1.5)mii的自然通风的热压引起筑建层多hiiiLia=Fdii[(ρout−ρin)hig]1/1.5Z10通风自然的下压作用风11风压作用下的自然通风往往采用CFD或风洞模型实验的方法求取K值。风压系数PfPf=Kυ2w2ρw12风洞模型实验13风压和热压的联合作用下的自然通风∆Pb=Pxb−Kb2υw2ρw=Pxa+hg(ρw−ρn)−Kbw2υw2ρwKbPxbbtwρwtnρnPxa14∆Pa=Pxa−Kaυ2w2ρwKaah常见的自然通风的形式中庭通风由于受热，气流上升中间隔断尽可能小风井通风空气从下面的开口进入单面通风高度，h高度，h穿堂风Crossventilation15穿堂风最大深度5m机械通风气流组织形式混合通风追求均匀的室内环境混合后的空气可能已被污染置换通风保证人员呼吸区的环境要求下送风，新鲜气流先送入工作区个性化送风满足不同个体的特殊性要求工位送风，独立可调16机械通风的气流组织形式三种典型的送风形式混合通风置换通风个性化送风17混合通风Fanger教授的比方：置换通风或个体送风18混合通风的气流形式上送上回上送下回下送下回侧送上下回19室内气流分布的描述参数一.通风量二.气流分布与室内环境三.空气龄及其他20室内气流分布的描述参数－－通风量通风量与IAQ的关系21室内气流分布的描述参数－－通风量通风量与IAQ的关系美国(欧洲)对学校，办公室的最新研究表明新风量与SBS之间有着一定的关系，当新风量小于36m3/h人时，SBS问题变得显著。关于人体代谢污染的问题，第一印象(FirstImpression)使80%的人能够满意的最小新风量是27m3/h人，对于已适应了室内环境的90%的人能够满足的最小新风量只需9m3/h人。22室内气流分布的描述参数－－通风量新风通风换气量常用民用建筑新风量范围以坐为主、少吸烟、久逗留场所活动强度静坐极轻轻中等重CO2发生量（m3/h.人）0.01440.01730.0230.0410.0748不同CO2允许浓度下必须的新风量（m3/h.人）0.1%20.624.732.958.6106.90.15%1214.419.234.262.30.2%8.510.213.524.144实际上，人体在静坐至重劳动状态，肺通气量为：11.6~80.4L/min人，即0.7~4.8m3/h人(实际为一半)23室内气流分布的描述参数－－通风量新风通风换气量决定因素室内污染物允许浓度室外污染物浓度室内污染物发生量：发生量已知否？？？室内污染物产生对换气量的要求人体代谢生物污染：以CO2浓度或臭气强度指数为...
