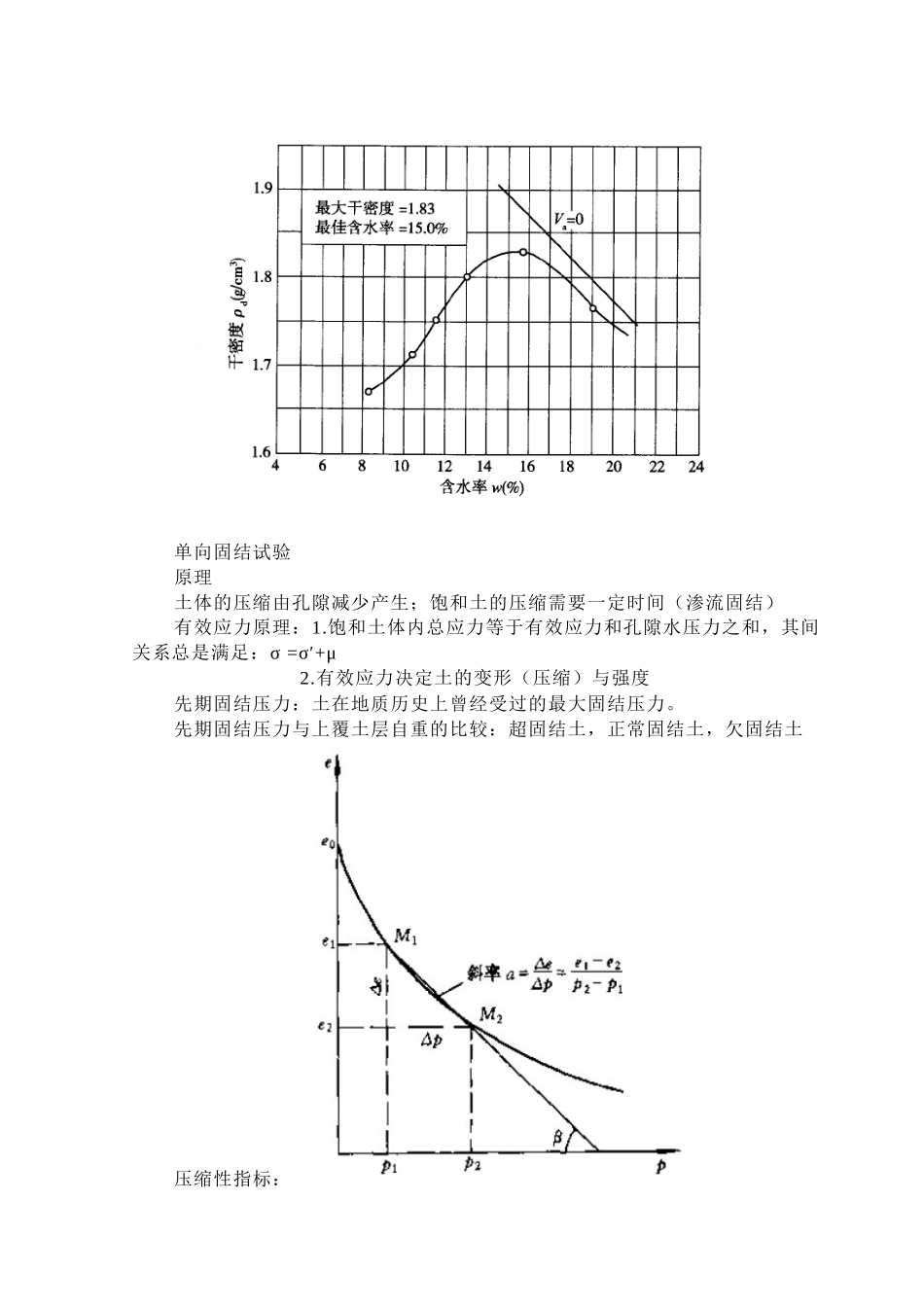

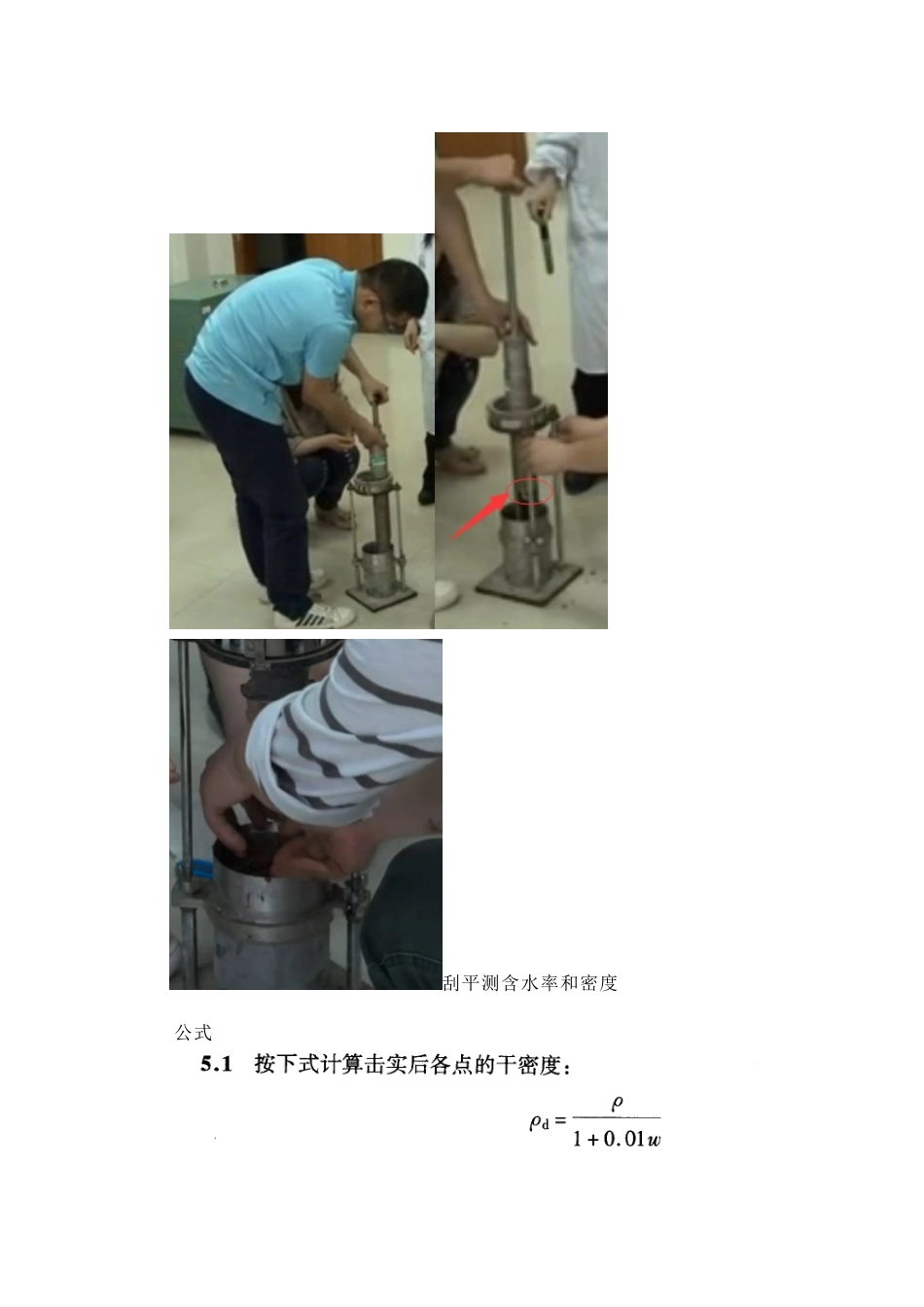

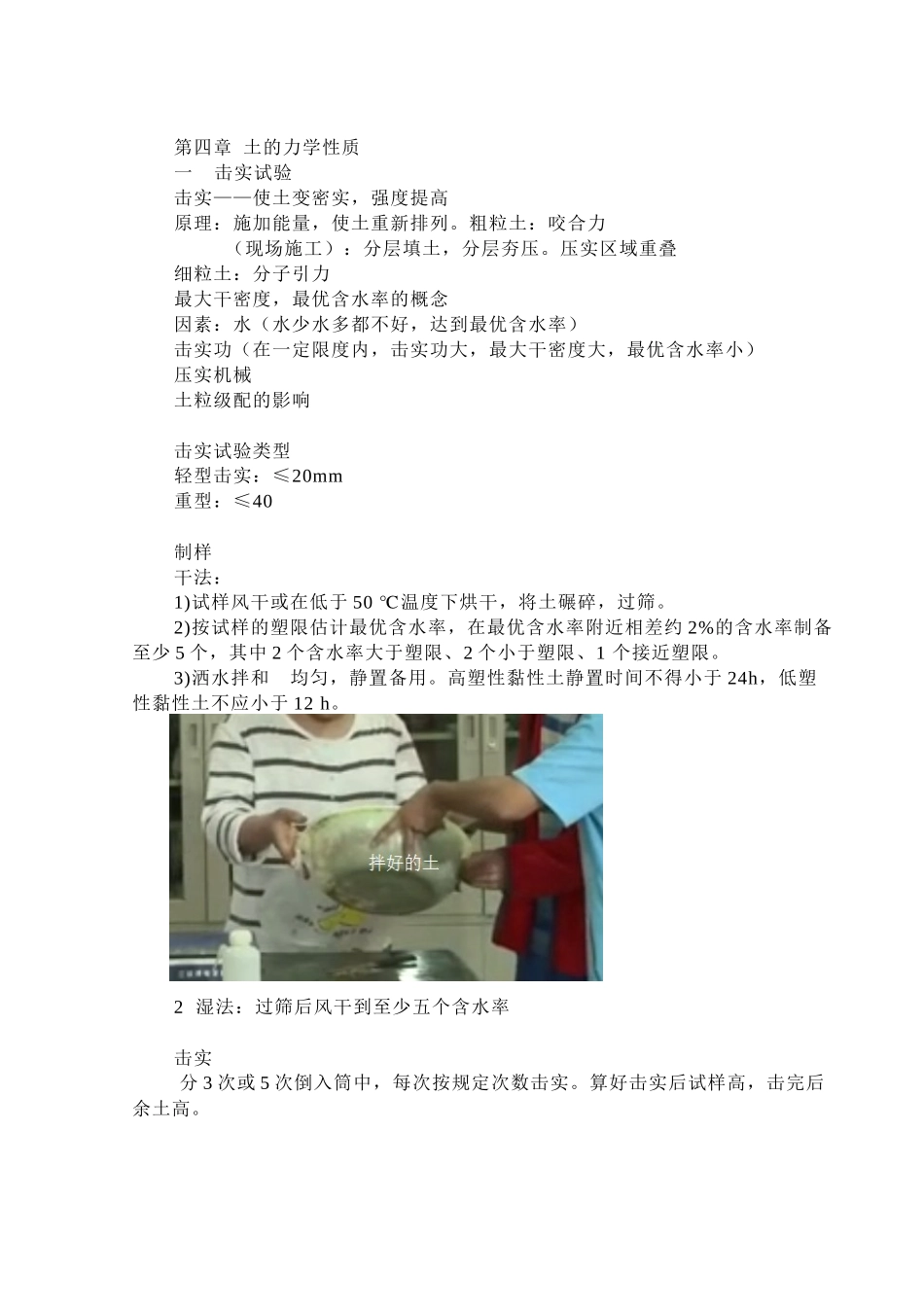

第四章土的力学性质一击实试验击实——使土变密实，强度提高原理：施加能量，使土重新排列。粗粒土：咬合力（现场施工）：分层填土，分层夯压。压实区域重叠细粒土：分子引力最大干密度，最优含水率的概念因素：水（水少水多都不好，达到最优含水率）击实功（在一定限度内，击实功大，最大干密度大，最优含水率小）压实机械土粒级配的影响击实试验类型轻型击实：≤20mm重型：≤40制样干法：1)试样风干或在低于50℃温度下烘干，将土碾碎，过筛。2)按试样的塑限估计最优含水率，在最优含水率附近相差约2%的含水率制备至少5个，其中2个含水率大于塑限、2个小于塑限、1个接近塑限。3)洒水拌和均匀，静置备用。高塑性黏性土静置时间不得小于24h，低塑性黏性土不应小于12h。2湿法：过筛后风干到至少五个含水率击实分3次或5次倒入筒中，每次按规定次数击实。算好击实后试样高，击完后余土高。刮平测含水率和密度公式单向固结试验原理土体的压缩由孔隙减少产生；饱和土的压缩需要一定时间（渗流固结）有效应力原理：1.饱和土体内总应力等于有效应力和孔隙水压力之和，其间关系总是满足：σ=σ′+μ2.有效应力决定土的变形（压缩）与强度先期固结压力：土在地质历史上曾经受过的最大固结压力。先期固结压力与上覆土层自重的比较：超固结土，正常固结土，欠固结土压缩性指标：压缩系数：压缩模量：压缩指数：实验步骤：（1）装试样：切好的环刀，外涂凡士林，刀口向下。（2）在容器内顺次放上底板、湿润的滤纸和透水石，然后放入加压导环和传压活塞。调整杠杆使之水平。（3）施加预压：为确保压缩仪各部位接触良好，施加1kPa的预压荷重，装好百分表，然后调整量表读数至零处。（4）去掉预压荷载，立即加第一级荷载并开动秒表，荷重等级一般为50、100、200、300、400kPa。（5）试验结束后迅速拆除仪器各部件，取出试样，必要时测定试验后的含水率。注意：1）如系饱和试样，应在施加第一级荷重后，立即向压缩容器注满水。如系非饱和试样，需用湿棉纱围住加压盖板四周，避免水分蒸发。2）推导这个，看需要哪些指标。推导公式假设固体体积不变并且为1，有。，也就是说，，由，可以推出可以推出规范公式。压缩模量的推导类似直接剪切试验：土常常由于受剪而产生破坏，强度问题一般是指抗剪强度问题与强度有关的三类工程问题：边坡稳定，地基承载力，挡土结构的土压力强度指标：c,c:水膜与相邻土粒的分子引力，胶结物胶结：砂粒间摩擦阻力和锁固作用实验步骤：制样：1.将环刀内侧涂上一层凡士林，刀刃相下放在土样上。2.用刮土刀将环刀均匀压入土样，高出环刀上沿1-2mm为宜，然后用钢丝锯和刮土刀将土样两端刮平。开始试验1.对准上下剪切盒，插上销钉，下放滤纸，透水石，将土样放入盒内。2.试样装好后，转动手轮，使上盒前端与测力计接触。顺次加上加压盖、钢珠、加压架。记下初始读数3.根据试验设计施加垂直压力，注水，如果非饱和，包上湿棉花。4.施加垂直荷载后，立即拔去销钉开动秒表，以0.8mm/min的速率剪切土样5.当百分表读数不变或后退，继续剪切至4mm。如果测力计百分表无峰值，剪切至6mm6.实验结束后，测定含水率。试验方法快剪：还没有来得及固结就被快速剪坏剪坏固结快剪：充分排水之后快速剪坏慢剪：充分排水后慢速剪坏三个实验得出的强度指标不同如何选择：土的渗透性，现场的排水条件，施工的快慢进度，三轴试验：直剪试验的缺点，三轴试验模拟实际的受力状态试验方法：两个阶段：加围压，加轴压不固结不排水：施加围压和施加轴压的时候都不排水固结不排水：施加围压排水，施加轴压不排水固结排水：从始至终排水无侧限抗压试验制样：试件直径和高度应与重塑筒直径和高度相同，一般直径为40～50㎜，高为100～120㎜.试件高度与直径之比应大于2，按软土的软硬程度采用2.0～2.5。开始试验1.将切削好的试件立即称量，准确至0.1g。同时取切削下的余土测定含水率。用卡尺测量其高度及上、中、下各部位直径，计算其平均直径Do。2.在试样两端抹一薄层凡士林，如为防止水分蒸发，试件侧面也可抹一层薄凡士林。3.将制备好的试件放在应变控制式无侧限抗压强度仪下加压板上，转动手轮，使其与上加...
