钢帘线的发展和生产工艺现状VIP专享VIP免费

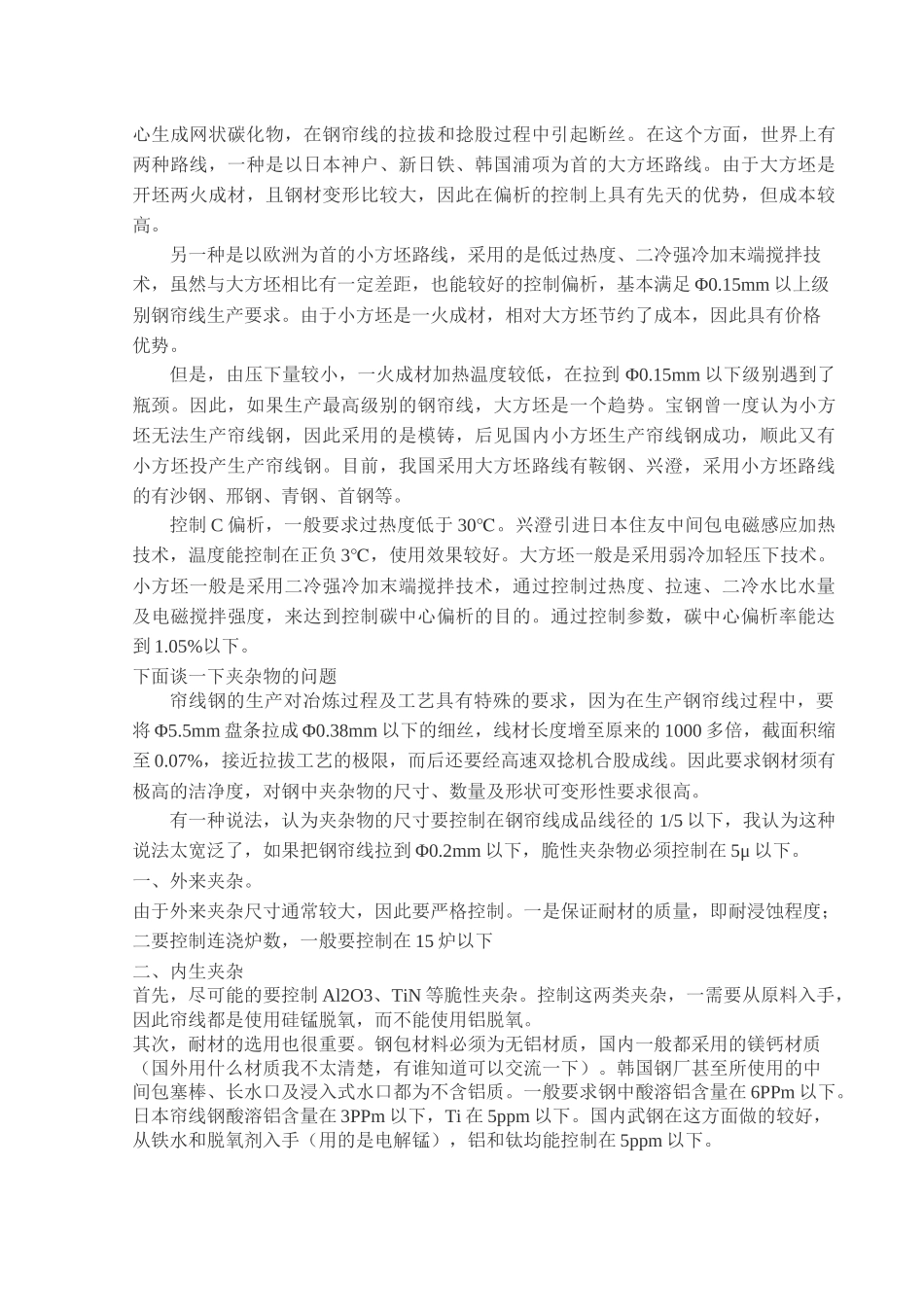

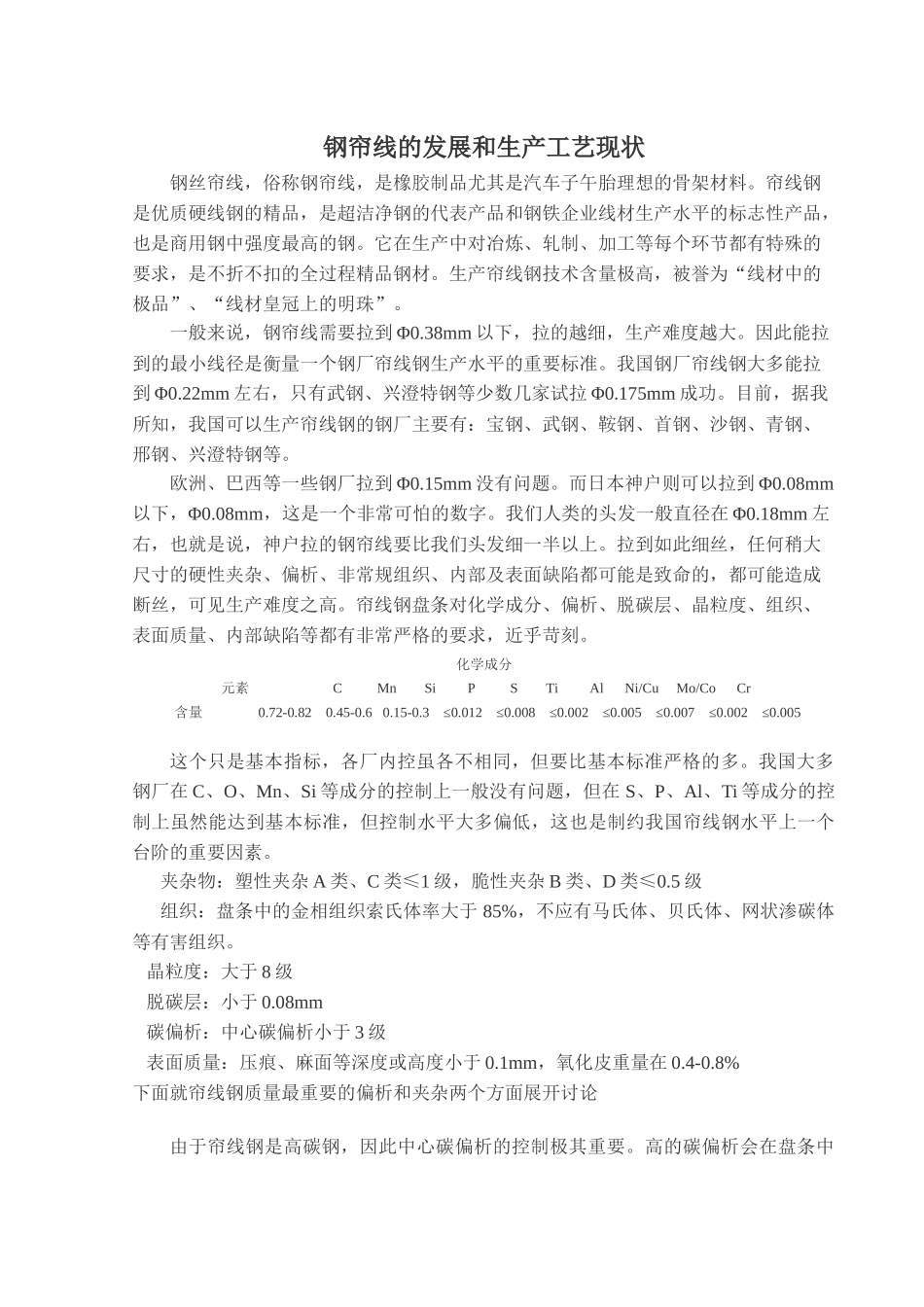

钢帘线的发展和生产工艺现状钢丝帘线，俗称钢帘线，是橡胶制品尤其是汽车子午胎理想的骨架材料。帘线钢是优质硬线钢的精品，是超洁净钢的代表产品和钢铁企业线材生产水平的标志性产品，也是商用钢中强度最高的钢。它在生产中对冶炼、轧制、加工等每个环节都有特殊的要求，是不折不扣的全过程精品钢材。生产帘线钢技术含量极高，被誉为“线材中的极品”、“线材皇冠上的明珠”。一般来说，钢帘线需要拉到Φ0.38mm以下，拉的越细，生产难度越大。因此能拉到的最小线径是衡量一个钢厂帘线钢生产水平的重要标准。我国钢厂帘线钢大多能拉到Φ0.22mm左右，只有武钢、兴澄特钢等少数几家试拉Φ0.175mm成功。目前，据我所知，我国可以生产帘线钢的钢厂主要有：宝钢、武钢、鞍钢、首钢、沙钢、青钢、邢钢、兴澄特钢等。欧洲、巴西等一些钢厂拉到Φ0.15mm没有问题。而日本神户则可以拉到Φ0.08mm以下，Φ0.08mm，这是一个非常可怕的数字。我们人类的头发一般直径在Φ0.18mm左右，也就是说，神户拉的钢帘线要比我们头发细一半以上。拉到如此细丝，任何稍大尺寸的硬性夹杂、偏析、非常规组织、内部及表面缺陷都可能是致命的，都可能造成断丝，可见生产难度之高。帘线钢盘条对化学成分、偏析、脱碳层、晶粒度、组织、表面质量、内部缺陷等都有非常严格的要求，近乎苛刻。化学成分元素CMnSiPSTiAlNi/CuMo/CoCr含量0.72-0.820.45-0.60.15-0.3≤0.012≤0.008≤0.002≤0.005≤0.007≤0.002≤0.005这个只是基本指标，各厂内控虽各不相同，但要比基本标准严格的多。我国大多钢厂在C、O、Mn、Si等成分的控制上一般没有问题，但在S、P、Al、Ti等成分的控制上虽然能达到基本标准，但控制水平大多偏低，这也是制约我国帘线钢水平上一个台阶的重要因素。夹杂物：塑性夹杂A类、C类≤1级，脆性夹杂B类、D类≤0.5级组织：盘条中的金相组织索氏体率大于85%，不应有马氏体、贝氏体、网状渗碳体等有害组织。晶粒度：大于8级脱碳层：小于0.08mm碳偏析：中心碳偏析小于3级表面质量：压痕、麻面等深度或高度小于0.1mm，氧化皮重量在0.4-0.8%下面就帘线钢质量最重要的偏析和夹杂两个方面展开讨论由于帘线钢是高碳钢，因此中心碳偏析的控制极其重要。高的碳偏析会在盘条中心生成网状碳化物，在钢帘线的拉拔和捻股过程中引起断丝。在这个方面，世界上有两种路线，一种是以日本神户、新日铁、韩国浦项为首的大方坯路线。由于大方坯是开坯两火成材，且钢材变形比较大，因此在偏析的控制上具有先天的优势，但成本较高。另一种是以欧洲为首的小方坯路线，采用的是低过热度、二冷强冷加末端搅拌技术，虽然与大方坯相比有一定差距，也能较好的控制偏析，基本满足Φ0.15mm以上级别钢帘线生产要求。由于小方坯是一火成材，相对大方坯节约了成本，因此具有价格优势。但是，由压下量较小，一火成材加热温度较低，在拉到Φ0.15mm以下级别遇到了瓶颈。因此，如果生产最高级别的钢帘线，大方坯是一个趋势。宝钢曾一度认为小方坯无法生产帘线钢，因此采用的是模铸，后见国内小方坯生产帘线钢成功，顺此又有小方坯投产生产帘线钢。目前，我国采用大方坯路线有鞍钢、兴澄，采用小方坯路线的有沙钢、邢钢、青钢、首钢等。控制C偏析，一般要求过热度低于30℃。兴澄引进日本住友中间包电磁感应加热技术，温度能控制在正负3℃，使用效果较好。大方坯一般是采用弱冷加轻压下技术。小方坯一般是采用二冷强冷加末端搅拌技术，通过控制过热度、拉速、二冷水比水量及电磁搅拌强度，来达到控制碳中心偏析的目的。通过控制参数，碳中心偏析率能达到1.05%以下。下面谈一下夹杂物的问题帘线钢的生产对冶炼过程及工艺具有特殊的要求，因为在生产钢帘线过程中，要将Φ5.5mm盘条拉成Φ0.38mm以下的细丝，线材长度增至原来的1000多倍，截面积缩至0.07%，接近拉拔工艺的极限，而后还要经高速双捻机合股成线。因此要求钢材须有极高的洁净度，对钢中夹杂物的尺寸、数量及形状可变形性要求很高。有一种说法，认为夹杂物的尺寸要控制在钢帘线成品线径的1/5以下，我认为这种说法太宽泛了，如果把钢帘线拉到Φ0.2mm以下，脆性夹杂物必须控制在5μ以下。一、外来夹...
