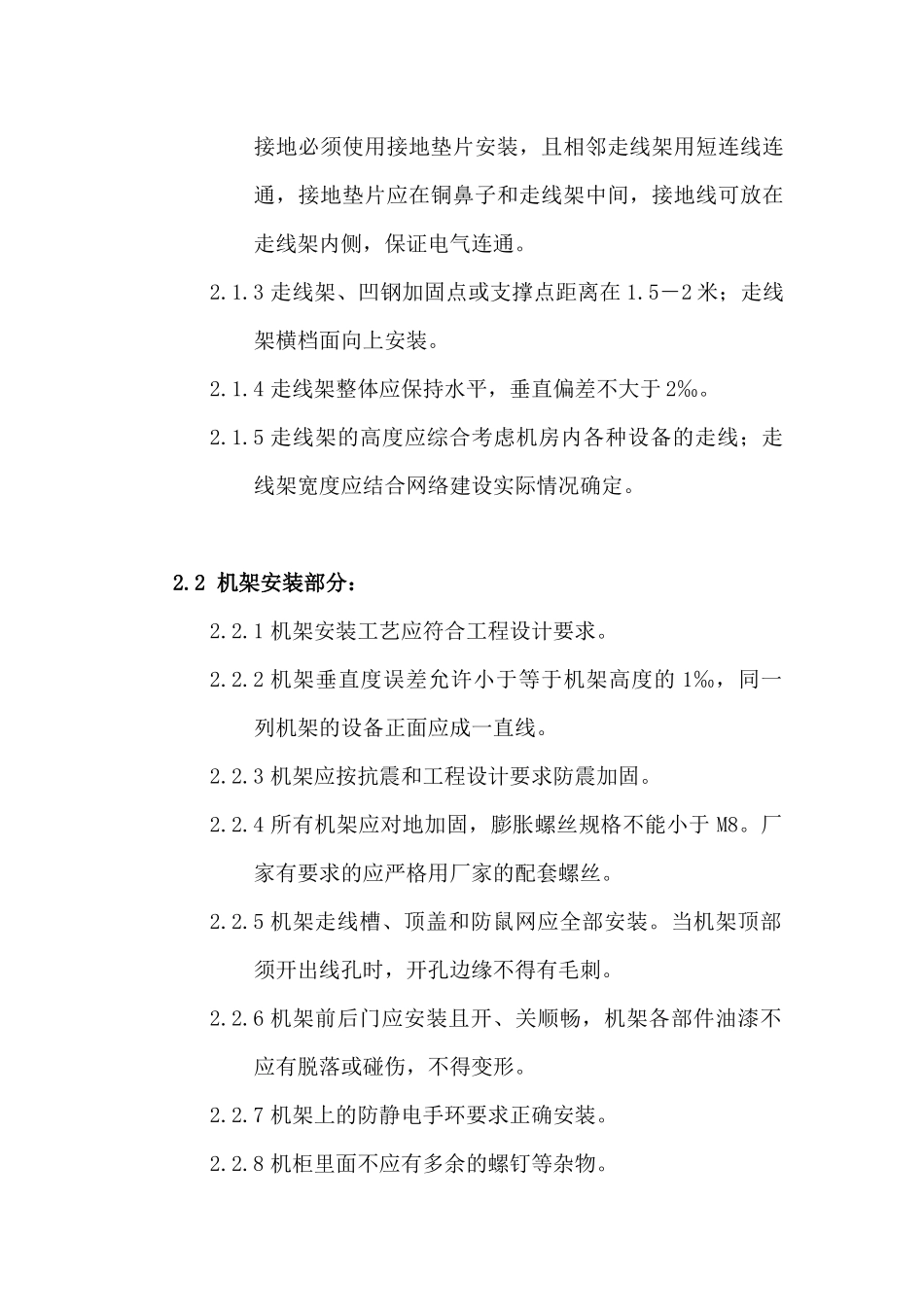

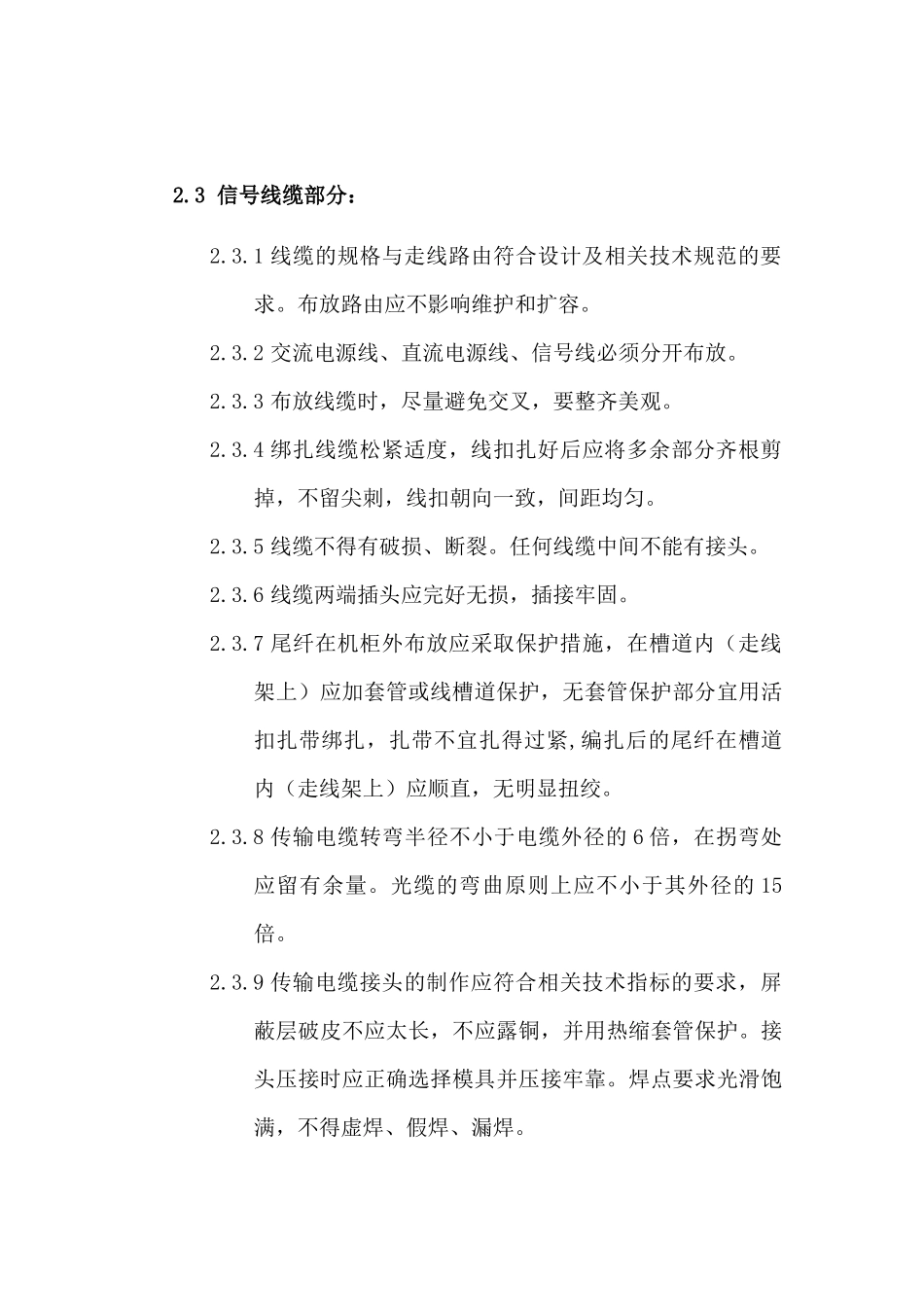

江苏移动基站设备安装指导意见（暂行）1编制目的及适用范围1.1为了对江苏移动基站室内设备及天馈线安装进一步进行指导，确保基站建设工程质量，不断提高基站工程质量管理水平，特制定本指导意见。1.2本指导意见适用范围为：江苏移动GSM、3G基站设备及天馈线安装。1.3各建设单位应参照本指导意见和工程设计要求，加强对工程质量的控制。1.4未列入本指导意见的安装规格标准应按国家相关标准、工程设计要求实施。1.5本指导意见的技术规定不应与国家、行业标准相抵触，当出现矛盾时，应以国家、行业标准为准。2指导意见2.1铁件安装部分：2.1.1凹型钢的安装工艺应符合施工图设计要求，立柱的允许垂直偏差为1.5‰，对地加固牢靠，加固凹钢与墙柱（无墙柱时与墙壁）固定，不得与天花板、板墙固定，并符合抗震要求。2.1.2机房内走线架、吊挂铁件、蓄电池架均应作保护接地，接地必须使用接地垫片安装，且相邻走线架用短连线连通，接地垫片应在铜鼻子和走线架中间，接地线可放在走线架内侧，保证电气连通。2.1.3走线架、凹钢加固点或支撑点距离在1.5－2米；走线架横档面向上安装。2.1.4走线架整体应保持水平，垂直偏差不大于2‰。2.1.5走线架的高度应综合考虑机房内各种设备的走线；走线架宽度应结合网络建设实际情况确定。2.2机架安装部分：2.2.1机架安装工艺应符合工程设计要求。2.2.2机架垂直度误差允许小于等于机架高度的1‰，同一列机架的设备正面应成一直线。2.2.3机架应按抗震和工程设计要求防震加固。2.2.4所有机架应对地加固，膨胀螺丝规格不能小于M8。厂家有要求的应严格用厂家的配套螺丝。2.2.5机架走线槽、顶盖和防鼠网应全部安装。当机架顶部须开出线孔时，开孔边缘不得有毛刺。2.2.6机架前后门应安装且开、关顺畅，机架各部件油漆不应有脱落或碰伤，不得变形。2.2.7机架上的防静电手环要求正确安装。2.2.8机柜里面不应有多余的螺钉等杂物。2.3信号线缆部分：2.3.1线缆的规格与走线路由符合设计及相关技术规范的要求。布放路由应不影响维护和扩容。2.3.2交流电源线、直流电源线、信号线必须分开布放。2.3.3布放线缆时，尽量避免交叉，要整齐美观。2.3.4绑扎线缆松紧适度，线扣扎好后应将多余部分齐根剪掉，不留尖刺，线扣朝向一致，间距均匀。2.3.5线缆不得有破损、断裂。任何线缆中间不能有接头。2.3.6线缆两端插头应完好无损，插接牢固。2.3.7尾纤在机柜外布放应采取保护措施，在槽道内（走线架上）应加套管或线槽道保护，无套管保护部分宜用活扣扎带绑扎，扎带不宜扎得过紧,编扎后的尾纤在槽道内（走线架上）应顺直，无明显扭绞。2.3.8传输电缆转弯半径不小于电缆外径的6倍，在拐弯处应留有余量。光缆的弯曲原则上应不小于其外径的15倍。2.3.9传输电缆接头的制作应符合相关技术指标的要求，屏蔽层破皮不应太长，不应露铜，并用热缩套管保护。接头压接时应正确选择模具并压接牢靠。焊点要求光滑饱满，不得虚焊、假焊、漏焊。2.3.10120欧姆电缆芯线采用绕接时，必须使用绕线枪，按照线径大小达到规定的绕接圈数，绕接线芯应从端子根部开始，不接触端子的芯线部分不宜露铜。2.3.11传输电缆每根都应做导通测试，以防短路、断路现象的发生。2.4天馈线安装部分：2.4.1天线安装应符合设计要求。2.4.2天线的组装应符合厂家说明书要求，特别注意将润滑剂涂在紧固螺杆上，便于将来调整天线。天线加固确保牢固可靠，注意正确使用双螺帽加固。2.4.3天线安装位置及高度要确保在避雷针的45度角保护范围之内。2.4.4天线扇区次序正确，方位角偏差小于5度，俯仰角偏差小于1度。2.4.5对于3G与GSM的共址站，3G的发射天线与GSM接受天线的水平隔离度、3G与GSM天线系统不同天线平台的垂直隔离度必须满足系统隔离要求。2.4.6电调天线的特殊施工要求：控制线必须安装避雷器，每个避雷器必须单独接地。2.4.7天线与室外跳线的接头、室外馈线头与跳线的接头符合相关工艺要求，确保相关电气和防水性能。2.4.8室外馈线头与跳线的接头处应保持平直，平直段不少于40cm，以保证馈线、跳线连接处没有应力。2.4.9馈线头必须按照安装说明制作，馈线截面切除平整，按图组装，严防铜屑或其它金属物留在馈线芯内。2....
