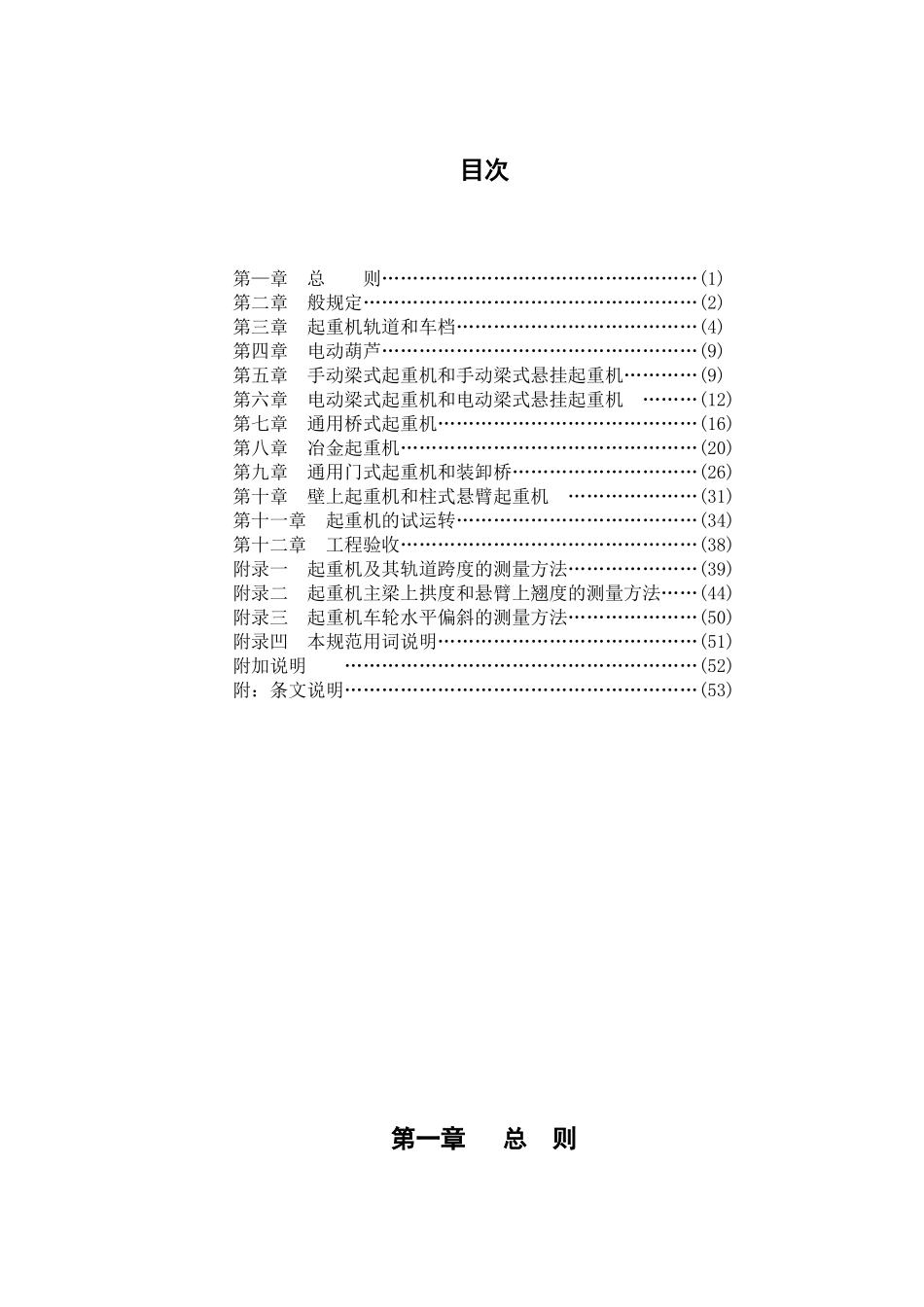

目次第—章总则……………………………………………(1)第二章般规定………………………………………………(2)第三章起重机轨道和车档…………………………………(4)第四章电动葫芦……………………………………………(9)第五章手动梁式起重机和手动梁式悬挂起重机…………(9)第六章电动梁式起重机和电动梁式悬挂起重机………(12)第七章通用桥式起重机……………………………………(16)第八章冶金起重机…………………………………………(20)第九章通用门式起重机和装卸桥…………………………(26)第十章壁上起重机和柱式悬臂起重机…………………(31)第十一章起重机的试运转…………………………………(34)第十二章工程验收…………………………………………(38)附录一起重机及其轨道跨度的测量方法…………………(39)附录二起重机主梁上拱度和悬臂上翘度的测量方法……(44)附录三起重机车轮水平偏斜的测量方法…………………(50)附录凹本规范用词说明……………………………………(51)附加说明…………………………………………………(52)附：条文说明…………………………………………………(53)第一章总则第1.0.1条为确保起重设备安装工程的质量和促进安装技术的进步，制订本规范。第1.0.2条本规范适用于电动葫芦、手(电)动梁式起重机、手(电)动梁式悬挂起重机、通用桥式起重机、冶金起重机、通用门式起重机与装卸桥、壁上起重机和柱式悬壁起重机的安装。第1.0.3条起重设备安装工程应从设备开箱起，至设备试运转合格办理工程验收为止。第1.0.4条对大型、特殊、复杂的起重设备的吊装，应制定完善的吊装方案；当利用建筑结构柱、梁等作为吊装的重要承力点时，应经结构汁算，并经有关部门同意后方可利用。第1.0.5条起重设备安装完毕，必须经负荷试运转合格办理工程验收手续后，方可投入生产使用。第1.0.6条起重设备安装工程施工及验收除应按本规范的规定执行外，尚应符合现行有关国家标准规范的规定。第二章一般规定第2.0.1条起重设备安装前，应按下列要求进行检查：一、设备技术文件应齐全；二、按设备装箱清单检查设备、材料及附件的型号、规格和数量，且应符合设计和设备技术文件的要求，并应有出厂合格证书及必要的出厂试验记录；三、机、电设备应无变形、损伤和锈蚀，其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散的现象；四、起重机地面轨道基础、吊车梁和安装预埋件等的坐标位置、标高、跨度和表面的平面度均应符合设计和安装的要求；五、通用桥式起重机、壁上起重机、冶金起重机等与建筑物之间相关的最小安全距离应符合表2.0.1的规定。起重机与建筑物间的最小安全距离表2.0.1起重机名称上方最小距离(mm)侧方最小距离(mm)起重机额定起重量(t)≤2525~125125~250≤5050~125125~250桥式起重机30040050090100100壁上起重机80第2.0.2条当现场装配联轴器时，其端面间隙、径向位移和轴向倾斜应符合设备技术文件的规定。设备技术文件无规定时，应符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定。第2.0.3条制动器的调整应符合下列要求：一、制动器应开闭灵活，制动应平稳可靠；二、起升机构的制动器应为额定负荷的1.25倍，有特殊要求的为1.4倍，在静载下应无打滑现象；三、运行机构的制动器，调整不应过松或过紧，以不发生溜车现象和冲击现象为宜。第2.0.4条当通用桥式和门式起重机空载时，小车车轮踏面与轨道面之间的最大间隙，电动的不应大于小车基距或小车轨距的0.00167倍；手动的不应大于小车车轮基距或小车轨距的0.0025倍(图2.0.4)。图2.0.4通用桥式起重机小车车轮与轨道面之间的间隙ωc--小车基距；K--小车轨距；Δh--车轮踏面与轨道之间的间隙第三章起重机轨道和车档第3.0.1条本章适用于轻轨、重轨、工字钢轨、方钢轨和起重机轨道的安装。第3.0.2条钢轨铺设前，应对钢轨的端面、直线度和扭曲进行检查，合格后方可铺设。第3.0.3条吊装轨道前，应确定轨道的安装基准线；轨道的安装基准线宜为吊车梁的定位轴线。第3.0.4条轨道的实际中心线对吊车梁的实际中心线的位置偏差不应大于l0mm；且不应大于吊车梁腹板厚度的一半(图3.0.4)。图3.0.4轨道实际中...
