防雷及接地安装工艺标准VIP免费

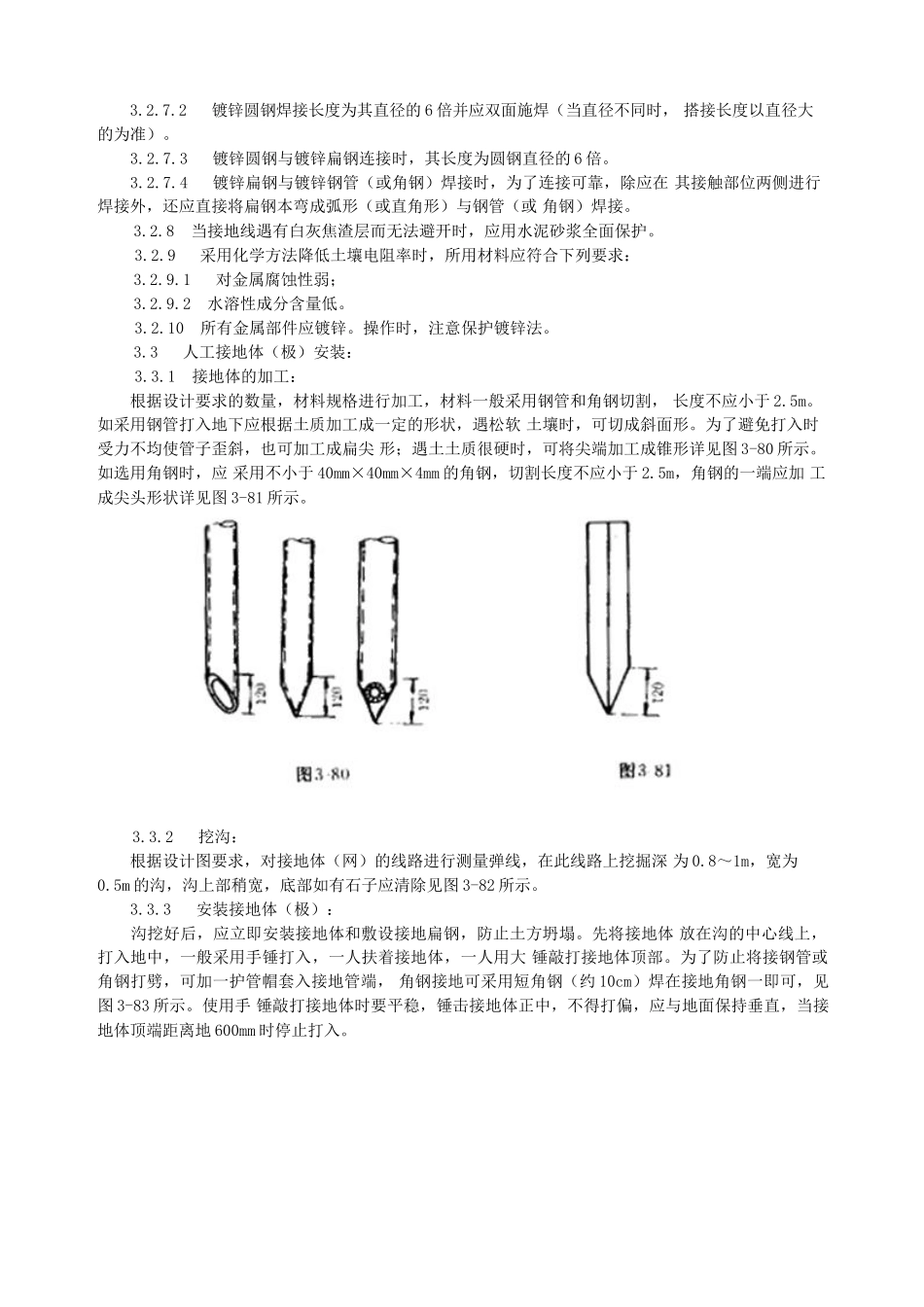

防雷及接地安装工艺标准（322-1998）1范围本工艺标准适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。2施工准备2.1材料要求：2.1.1镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应意采用冷镀锌还是采用热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。2.1.2镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。2.1.3电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。2.2主要机具：2.2.1常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。2.2.2线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。2.3作业条件：2.3.1接地体作业条件：2.3.1.1按设计位置清理好场地。2.3.1.2底板筋与柱筋连接处已绑扎完。2.3.1.3桩基内钢筋与柱筋连接处已绑扎完。2.3.2接地干线作业条件：2.3.2.1支架安装完毕。2.3.2.2保护管已预埋。2.3.2.3土建抹灰完毕。2.3.3支架安装作业条件：2.3.3.1各种支架已运到现场。2.3.3.2结构工程已经完成。2.3.3.3室外必须有脚手架或爬梯。2.3.4防雷引下线暗敷设作业条件：2.3.4.1建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。2.3.4.2利用主筋作引下线时，钢筋绑扎完毕。2.3.5防雷引下线明敷设作业条件：2.3.5.1支架安装完毕。2.3.5.2建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。2.3.5.3土建外装修完毕。2.3.6避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。2.3.7避雷网安装作业条件：2.3.7.1接地体与引下线必须做完。2.3.7.2支架安装完毕。2.3.7.3具备调直场地和垂直运输条件。2.3.8避雷针安装作业条件：2.3.8.1接地体及引下线必须做完。2.3.8.2需要脚手架处，脚手架搭设完毕。2.3.8.3土建结构工程已完，并随结构施工做完预埋件。3操作工艺3.1工艺流程：3.2接地体安装工艺：人工接地体（极）安装应符合以下规定：3.2.1人工接地体（极）的最小尺寸见表3-48所示。种类、规格及单位地上地下室内室外交流电流回路直流电流回路圆钢直径（mm）681012扁钢截面厚度603100410041006角钢厚度（mm）22.52.52.543.564.53.2.2接地体的埋设深度其预部不应小于0.6m，角钢及钢管接地体应垂直配置。3.2.3垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。3.2.4接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。3.2.5当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设50～90mm厚度沥青层，其宽度应超过接地装置2m。3.2.6接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。3.2.7采用搭接焊时，其焊接长度如下：3.2.7.1镀锌扁钢不小于其宽度的2倍，三面施焊。（当扁钢宽度不同时，搭接长度以宽的为准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。3.2.7.2镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。3.2.7.3镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。3.2.7.4镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接。3.2.8当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。3.2.9采用化学方法降低土壤电阻率时，所用材料应符合下列要求：3.2.9.1对金属腐蚀性弱；3.2.9.2水溶性成分含量低。3.2.10所有金属部件应镀锌。操作时，注意保护镀锌法。3.3人工接地体（极）安装：3.3.1接地体的加工：根据设计要求的数量，材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形。为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土土质很硬时，可将...
