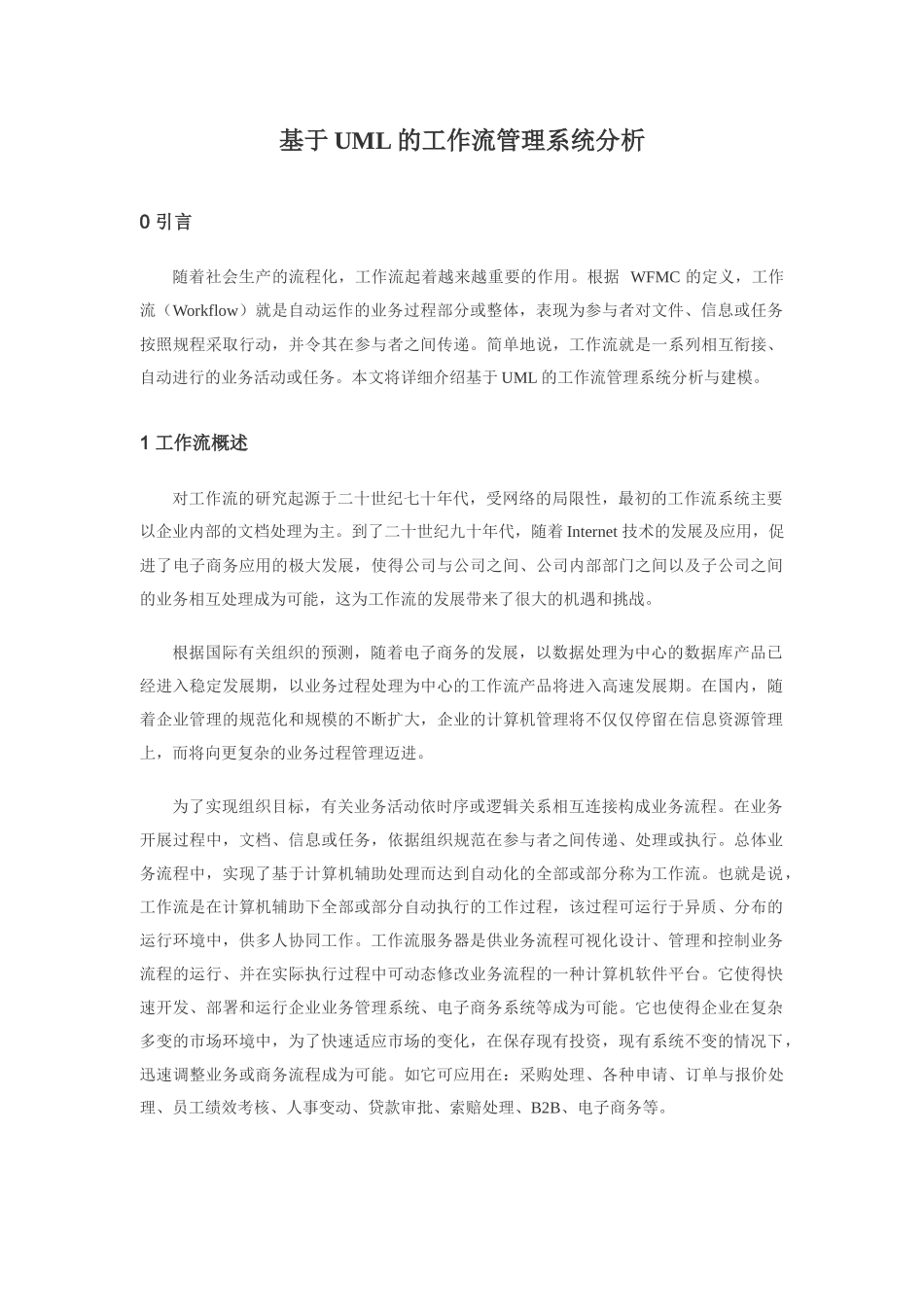

基于UML的工作流管理系统分析0引言随着社会生产的流程化，工作流起着越来越重要的作用。根据WFMC的定义，工作流（Workflow）就是自动运作的业务过程部分或整体，表现为参与者对文件、信息或任务按照规程采取行动，并令其在参与者之间传递。简单地说，工作流就是一系列相互衔接、自动进行的业务活动或任务。本文将详细介绍基于UML的工作流管理系统分析与建模。1工作流概述对工作流的研究起源于二十世纪七十年代，受网络的局限性，最初的工作流系统主要以企业内部的文档处理为主。到了二十世纪九十年代，随着Internet技术的发展及应用，促进了电子商务应用的极大发展，使得公司与公司之间、公司内部部门之间以及子公司之间的业务相互处理成为可能，这为工作流的发展带来了很大的机遇和挑战。根据国际有关组织的预测，随着电子商务的发展，以数据处理为中心的数据库产品已经进入稳定发展期，以业务过程处理为中心的工作流产品将进入高速发展期。在国内，随着企业管理的规范化和规模的不断扩大，企业的计算机管理将不仅仅停留在信息资源管理上，而将向更复杂的业务过程管理迈进。为了实现组织目标，有关业务活动依时序或逻辑关系相互连接构成业务流程。在业务开展过程中，文档、信息或任务，依据组织规范在参与者之间传递、处理或执行。总体业务流程中，实现了基于计算机辅助处理而达到自动化的全部或部分称为工作流。也就是说，工作流是在计算机辅助下全部或部分自动执行的工作过程，该过程可运行于异质、分布的运行环境中，供多人协同工作。工作流服务器是供业务流程可视化设计、管理和控制业务流程的运行、并在实际执行过程中可动态修改业务流程的一种计算机软件平台。它使得快速开发、部署和运行企业业务管理系统、电子商务系统等成为可能。它也使得企业在复杂多变的市场环境中，为了快速适应市场的变化，在保存现有投资，现有系统不变的情况下，迅速调整业务或商务流程成为可能。如它可应用在：采购处理、各种申请、订单与报价处理、员工绩效考核、人事变动、贷款审批、索赔处理、B2B、电子商务等。2工作流管理系统概述工作流管理系统是定义、创建和执行工作流的系统，它是一种特殊的计算机支持的协同处理（CSCW，ComputerSupportedCooperativeWork）软件系统。工作流管理系统的产生工作流管理系统（WfMS，WorkflowManagementSystem）是以计算机支持的分布式、协同工作业务流程的自动或半自动化为研究目标的软件系统。随着计算机网络，特别是Internet/Intranet的迅猛发展和应用，计算机支持的分布式、协同工作的工作流系统在企、事业单位中的地位显得越来越重要，也有着广阔的前景。工作流管理系统是定义、创建、执行工作流的系统。开发这类软件系统就是要协调分布式、协同处理的各个节点上的活动，按照预定义的控制流程进行执行，以达到对它们的自动执行和有效的管理。开发这类软件有很大的重复性，工作流管理系统就是将这类软件的公共的流程控制部分（工作流运行服务、引擎）、管理部分和其他公共部分抽象出来，形成一种软件开发平台，用户只需要将它们的控制流程描述出来，该平台软件就可对它们的控制流程进行自动执行和有效地管理，而不需要对每次不同的应用重复地开发。不同工作流管理系统可以有不同的实现方法，不同的底层通讯机制，应用的范围也可能有很大的差距，但所有的工作流管理系统从用户的应用层上来看，通用工作流管理系统应该能够提供以下三个方面的功能支持：首先是建造功能，即对工作流的业务流程及组成这些业务流程的活动进行定义和建模。其次是运行控制功能，即在一定的运行环境下，负责创建、执行和控制工作流实例，激活相应的资源和应用，并完成过程中从一个活动到另一个活动的控制转移。它是整个工作流管理系统的核心部分。最后是运行交互功能，即在工作流实例的运行中，工作流管理系统与工作流参与者（业务工作的参与者或控制者）及外部应用程序进行交互的功能。由于信息技术的发展和日趋激烈的商业竞争，人们不再满足于独立、零散的办公自动化和计算机应用，而是需要综合的、集成化的解决方案。作为一种对常规性事务进行管理、集成的技术，WfMS的出现是...
