格拉索冷冻机培训讲义VIP免费

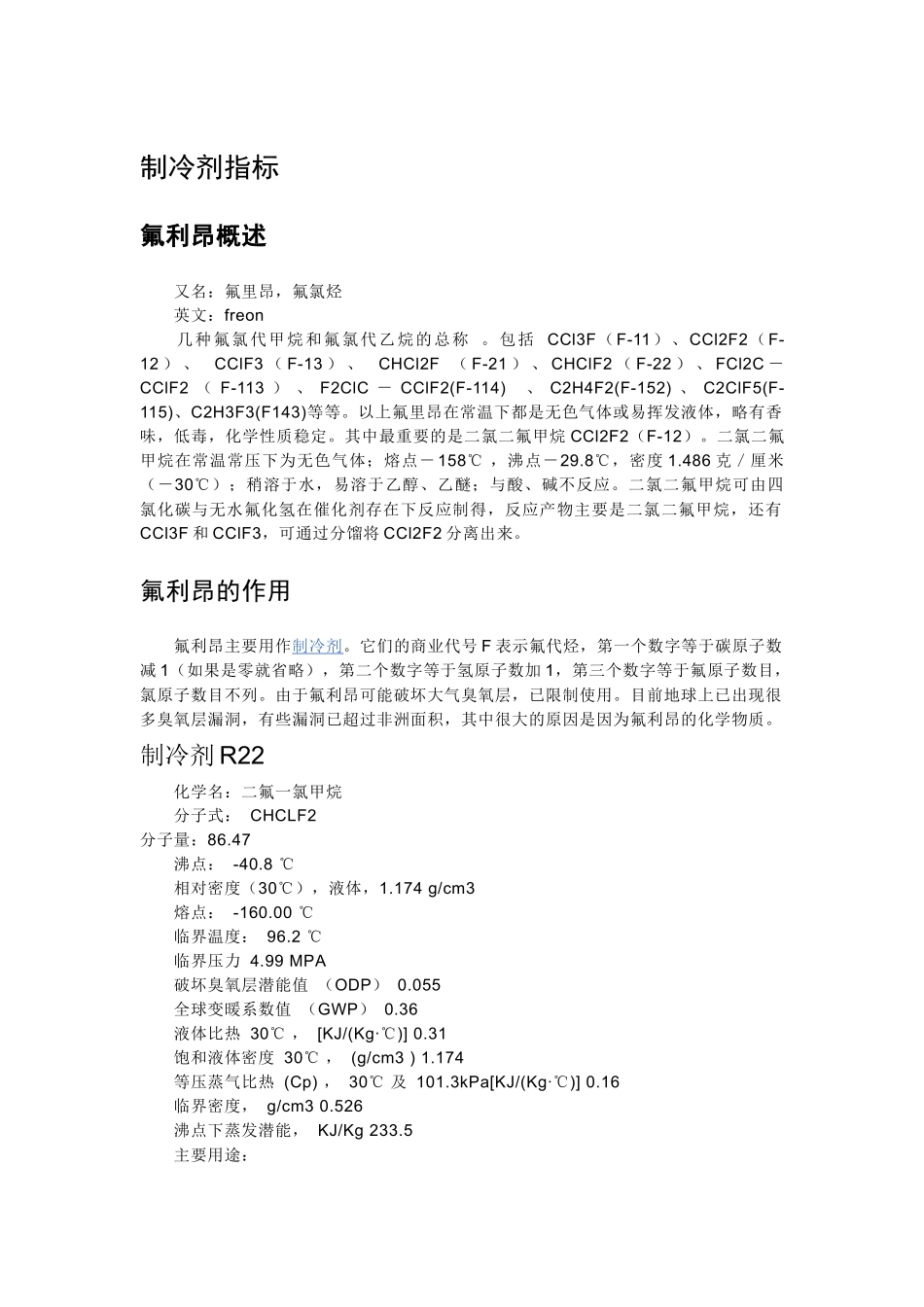

制冷剂指标氟利昂概述又名：氟里昂，氟氯烃英文：freon几种氟氯代甲烷和氟氯代乙烷的总称。包括CCl3F（F-11）、CCl2F2（F-12）、CClF3（F-13）、CHCl2F（F-21）、CHClF2（F-22）、FCl2C－CClF2（F-113）、F2ClC－CClF2(F-114)、C2H4F2(F-152)、C2ClF5(F-115)、C2H3F3(F143)等等。以上氟里昂在常温下都是无色气体或易挥发液体，略有香味，低毒，化学性质稳定。其中最重要的是二氯二氟甲烷CCl2F2（F-12）。二氯二氟甲烷在常温常压下为无色气体；熔点－158℃，沸点－29.8℃，密度1.486克／厘米（－30℃）；稍溶于水，易溶于乙醇、乙醚；与酸、碱不反应。二氯二氟甲烷可由四氯化碳与无水氟化氢在催化剂存在下反应制得，反应产物主要是二氯二氟甲烷，还有CCl3F和CClF3，可通过分馏将CCl2F2分离出来。氟利昂的作用氟利昂主要用作制冷剂。它们的商业代号F表示氟代烃，第一个数字等于碳原子数减1（如果是零就省略），第二个数字等于氢原子数加1，第三个数字等于氟原子数目，氯原子数目不列。由于氟利昂可能破坏大气臭氧层，已限制使用。目前地球上已出现很多臭氧层漏洞，有些漏洞已超过非洲面积，其中很大的原因是因为氟利昂的化学物质。制冷剂R22化学名：二氟一氯甲烷分子式：CHCLF2分子量：86.47沸点：-40.8℃相对密度（30℃），液体，1.174g/cm3熔点：-160.00℃临界温度：96.2℃临界压力4.99MPA破坏臭氧层潜能值（ODP）0.055全球变暖系数值（GWP）0.36液体比热30℃，[KJ/(Kg·℃)]0.31饱和液体密度30℃，(g/cm3)1.174等压蒸气比热(Cp)，30℃及101.3kPa[KJ/(Kg·℃)]0.16临界密度，g/cm30.526沸点下蒸发潜能，KJ/Kg233.5主要用途：用于往复式压缩机，作为工业、商业、家庭空调系统的制冷剂；还可用来作杀冲剂和喷漆的气雾喷射剂，也可用于生产灭火剂1211；是生产各种含氟高分子化合物的基本原料。R22属于HCFC类制冷剂，根据蒙特利尔协议书规定，将于2020年前全面淘汰。R23（三氯甲烷）指标物性技术指标分子量70.0纯度%≥99.5沸点，℃-82水份，PPm≤10临界密度，kg/m3525酸度，PPm≤0.1临界温度，℃25.9蒸发残留物，PPm≤0.01临界压力，MPa4.836外观无色、不浑浊气味无异臭R507（R143a（50%）/R125（50%））指标物性技术指标分子量98.86纯度%≥99.5沸点，℃-47.1水份，PPm≤10临界密度，kg/m3500酸度，PPm≤0.1临界温度，℃70.9蒸发残留物，PPm≤0.01临界压力，MPa3.79外观无色、不浑浊气味浅醚味V-9200冷冻系统介绍根据国电宁夏2500吨/年多晶硅项目V9200（尾气回收）制冷单元成套设备的要求，格拉索提供如下冷冻机组。序号机组名称设备位号1-70℃复叠甲苯制冷机组V9200T600GC1002-55℃复叠甲苯制冷机组V9200T600GC1023-20℃甲苯制冷机组V9200T600GC103制冷原理简述1系统的组成供应设备低温级压缩机组使用的制冷剂R23。高温级压缩机组使用的制冷剂R507。低温级机组包括：压缩机R23热交换器，R23导液罐，管壳式蒸发器（甲苯蒸发器），膨胀容器，电动机，以及由水冷式油冷却器、油分离器、油泵和油过滤器等构成的油循环系统、吸排气截止阀和止回阀、机组配置的压力和温度传感器，上述部件构成了低温级制冷机组。高温级机组包括：压缩机，冷凝器，R507贮液器，R507热交换器，闪发式经济器，电动机，水冷式油冷却器，油分离器，油泵和油过滤器等构成的油循环系统、吸排气截止阀和止回阀、机组配置的压力和温度传感器，上述部件构成了高压级制冷机组。2单一制冷剂循环系统制冷原理被压缩为高压蒸汽的R23或R507制冷剂从压缩机的排气端排出，经过油分离器，油分离器的作用是把排气中的润滑油分离出来，制冷剂和润滑油分别进入制冷剂系统和润滑油系统循环。高温高压的制冷剂进入水冷式冷凝器，通过冷凝器管程中不断流动的冷却水带走热量，使高温高压的制冷剂蒸汽冷凝成低温高压的制冷剂液体。从冷凝器出来的R23或R507制冷剂液体一部分经过经济器节流阀节流到中间压力，在管壳式经济器中进行热交换，换热管内与换热管外的高温制冷剂进行热交换，管程内制冷剂成为过热蒸气，直接进入压缩机经济器接口（补气口）；另一部分在换热管外流经经济器与管内中间压力下蒸发的制冷剂进行热交换，得到过冷的制...
