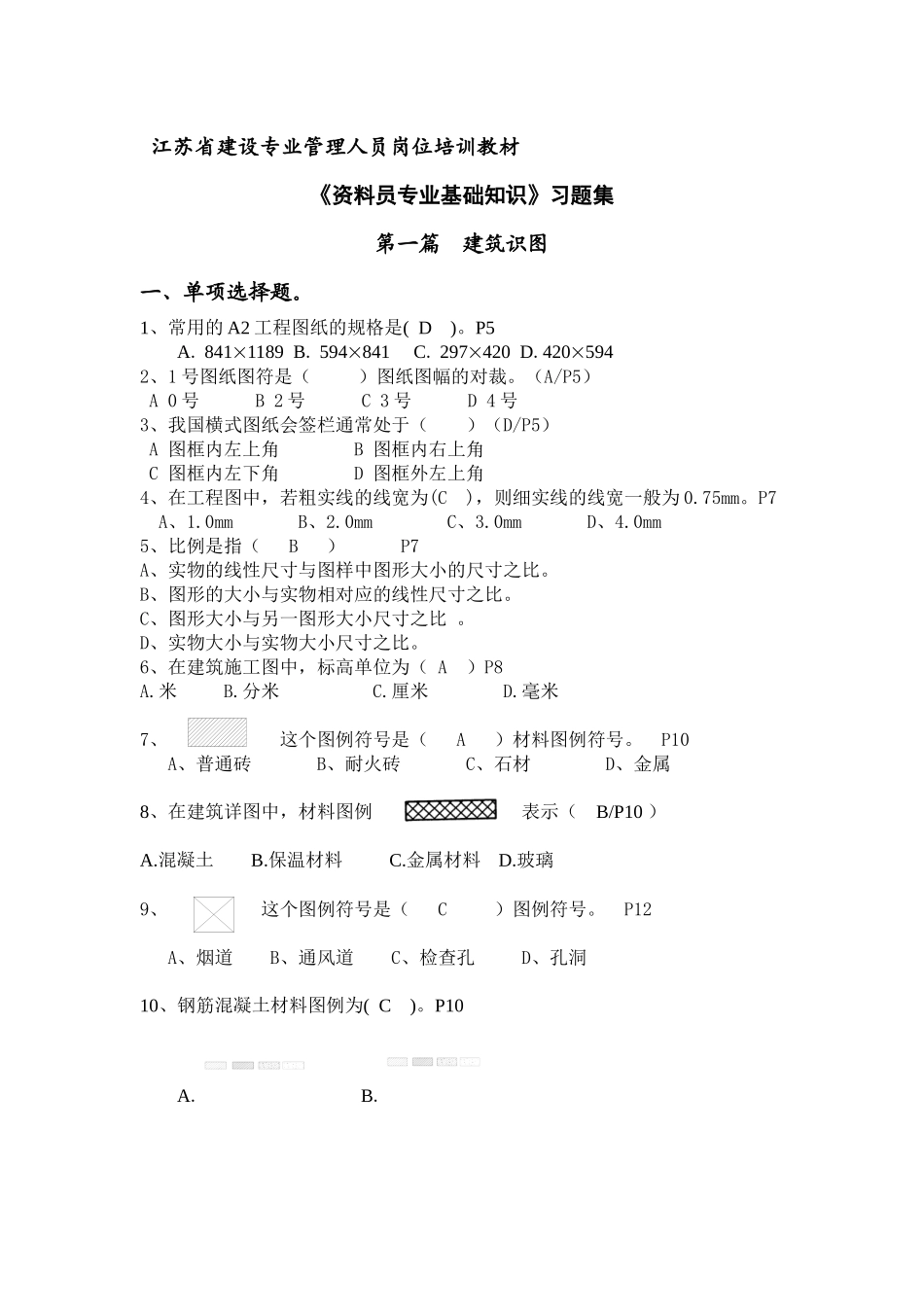

江苏省建设专业管理人员岗位培训教材《资料员专业基础知识》习题集第一篇建筑识图一、单项选择题。1、常用的A2工程图纸的规格是(D)。P5A.8411189B.594841C.297420D.4205942、1号图纸图符是（）图纸图幅的对裁。（A/P5）A0号B2号C3号D4号3、我国横式图纸会签栏通常处于（）（D/P5）A图框内左上角B图框内右上角C图框内左下角D图框外左上角4、在工程图中，若粗实线的线宽为(C)，则细实线的线宽一般为0.75mm。P7A、1.0mmB、2.0mmC、3.0mmD、4.0mm5、比例是指（B）P7A、实物的线性尺寸与图样中图形大小的尺寸之比。B、图形的大小与实物相对应的线性尺寸之比。C、图形大小与另一图形大小尺寸之比。D、实物大小与实物大小尺寸之比。6、在建筑施工图中，标高单位为（A）P8A.米B.分米C.厘米D.毫米7、这个图例符号是（A）材料图例符号。P10A、普通砖B、耐火砖C、石材D、金属8、在建筑详图中，材料图例表示（B/P10）A.混凝土B.保温材料C.金属材料D.玻璃9、这个图例符号是（C）图例符号。P12A、烟道B、通风道C、检查孔D、孔洞10、钢筋混凝土材料图例为(C)。P10A.B.C.D.11、投影中心S在有限的距离内时，投影线是相互不平行的发射线状，得到的投影称为(A)。P19A.中心投影B.斜投影C.正投影D.平行投影12、投影可以分为中心投影和（A）。P19A、平行投影B、正投影C、透视投影D、标高投影13、工程上通常用（）来形成设计图纸（D/P19）A中心投影B斜投影C分散投影D正投影14、工程上的标高投影是采用(D/P19)绘制的。A.斜投影B.多面正投影C.平行投影D.单面正投影15、圆锥体置于三面投影体系中，使其轴线垂直于H面，其水平投影为(D)。P22A.一段圆弧B.矩形C.椭圆D.圆16、如果将物体放在互相垂直的投影面之间，用三组分别(D)的平行投射线进行投影，就得到物体三个方向的正投影图，也即形成了三面投影图。P22A.倾斜B.直射C.折射D.垂直17、在三面投影图中，(B)投影同时反映了物体的长度。P24A、W面投影和H面B、V面投影和H面C、H面投影和K面D、V面投影和W投影18、用一水平面截交两个平行的一般位置平面，截交线为(A/P25)。A.两平行的水平线B.两平行的一般位置线C.两相交的水平线D.两相交的一般位置线19、根据下边三视图的技术关系，其俯视图为（C/P29）。A、B、C、D、20、阅读左边三视图，选择右边对应的物体编号填入本题括号中(B)。P2921、下面（A）是三棱柱体的三面投影。P30A、B、C、D、22、下面（B）是正四棱锥体的三面投影。P31A、B、C、D、23、正面斜二测轴测图中，三向变形系数p、q、r分别为（C）。P37A.1、1、1B.0.5、1、1C.1、0.5、1D.1、1、0.524、用假想的剖切平面（P）剖开物体，将在观察者和剖切平面之间的部分移去，而将其余部分向投影面投射所得的图形称为(A)。P39A.剖面图B.断面图C.切面图D.剖示图25、我国规定，剖面图的剖切符号由剖切位置线及(A)组成。P40A.投影方向线B.剖视线C.轮廓线D.加注线26、用平行投影面的假想剖切平面将物体在预想的位置切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为(B)。P42A.剖面图B.断面图C.切面图D.剖示图27、在土建图中有剖切位置符号及编号，其对应图为(D)。P43A.剖面图、向左投影B.剖面图、向右投影C.断面图、向左投影D.断面图、向右投影28、断面图的剖切符号用（A）。P43A、剖切位置线B、箭头C、编号D、投射方向线29、断面图主要用于表达物体中某一局部的（）（D/P43）A内部形状B内部构造C内部结构D断面形状30、断面图的剖切符号用剖切位置线表示。断面图剖切符号宜采用阿拉伯数字进行编号，编号所在的一侧同时代表该断面图的(A)。P43A.剖视方向B.剖视线C.轮廓线D.加注线31、建筑模数中的基本模数是指（C）。P45A、3MB、6MC、1MD、12M32、扩大模数是基本模数的(B)倍数。P45A.奇数B.整数C.偶数D.扩大33、基本模数是模数协调中选用的基本单位，其数值为(B)组成。P45A.300mmB.100mmC.200mmD.50mm34、横向定位轴线的编号用（B）。P52A、拉丁字母B、阿拉伯数字C、分数形式D、罗马字母35、标高的基准点用(A)表示。P55A.±0.000B.+0.000C.-0.000D.0.00036、在某张建施图中，有详图索引，其分母3的含义为（B）...
