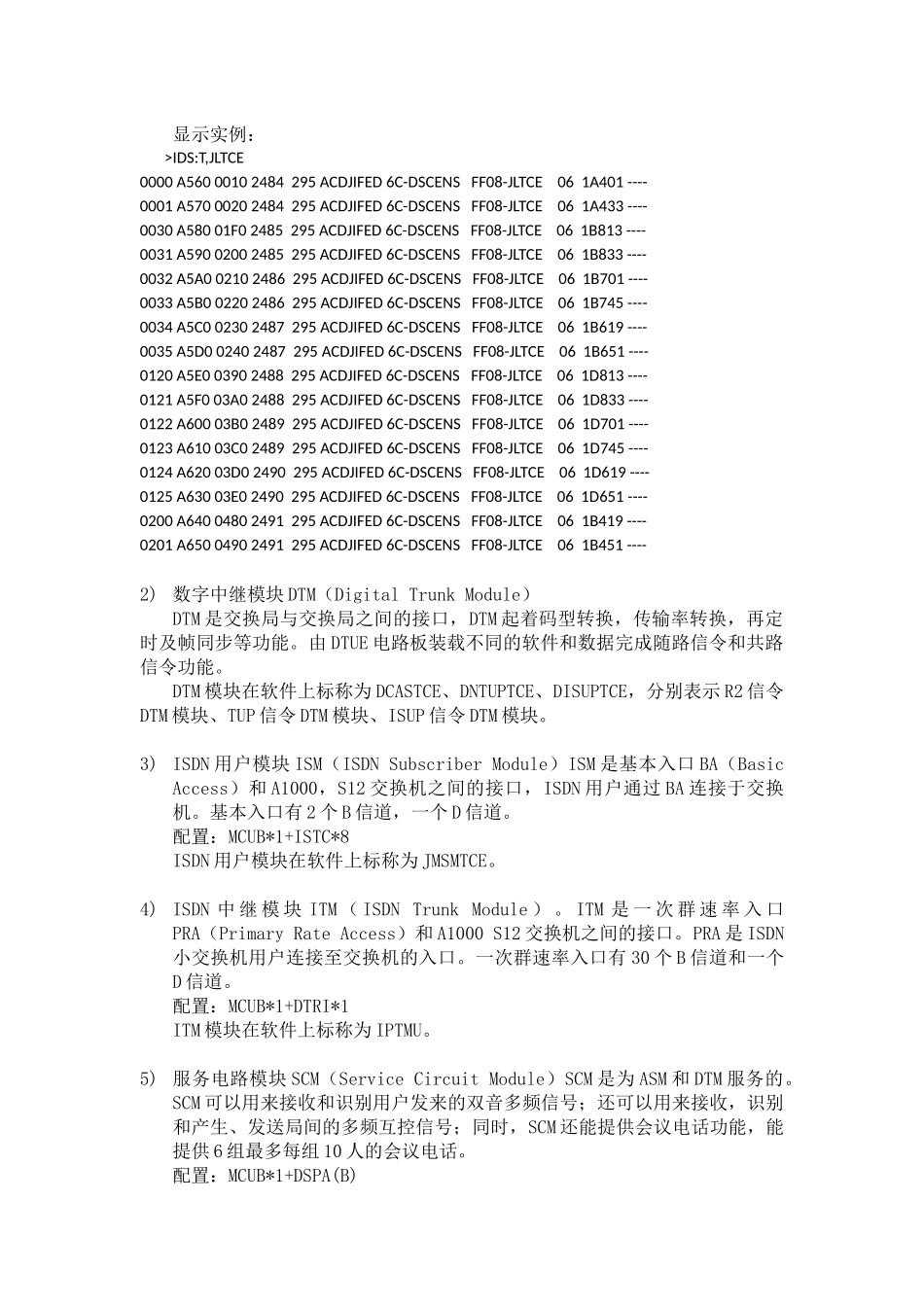

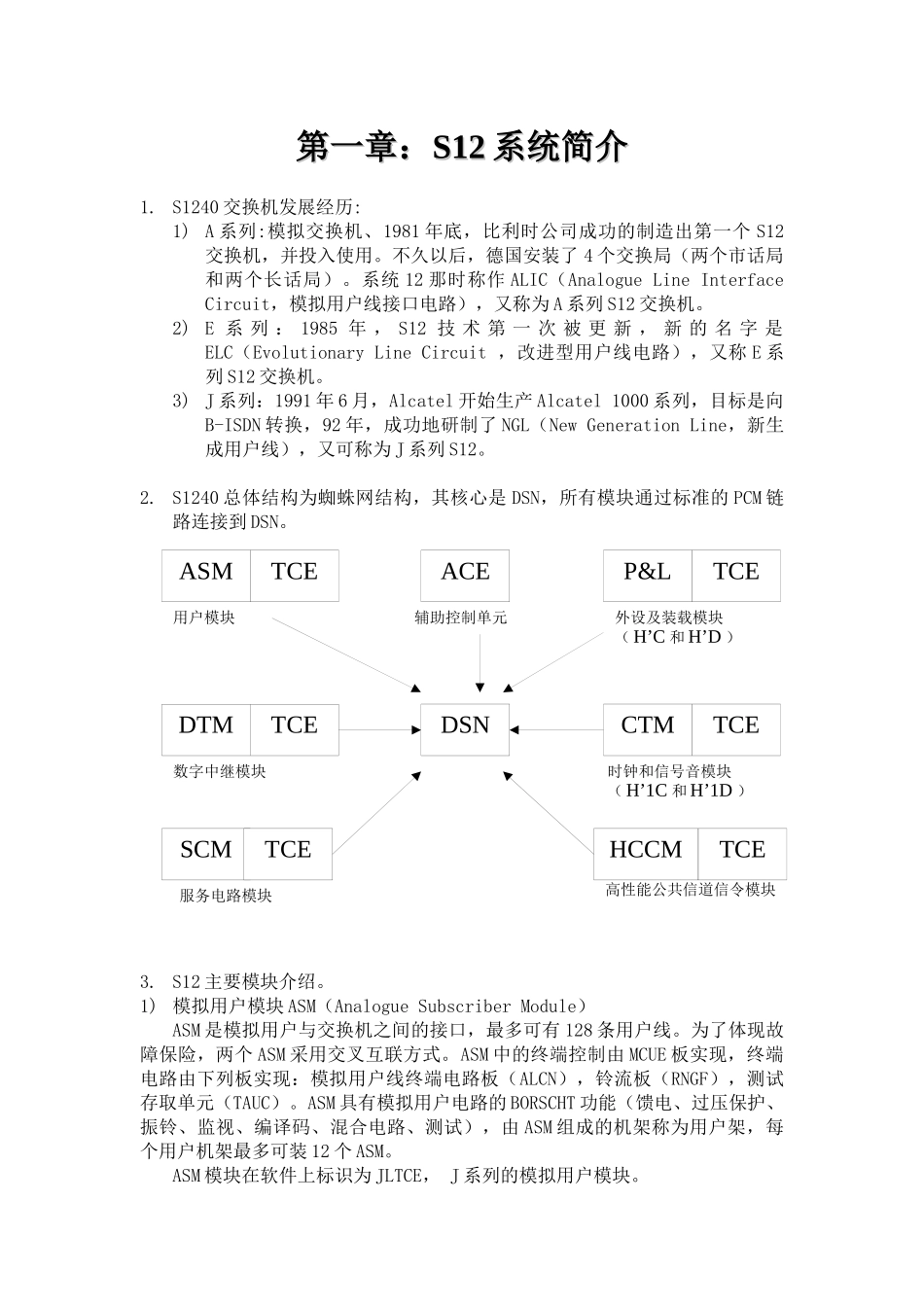

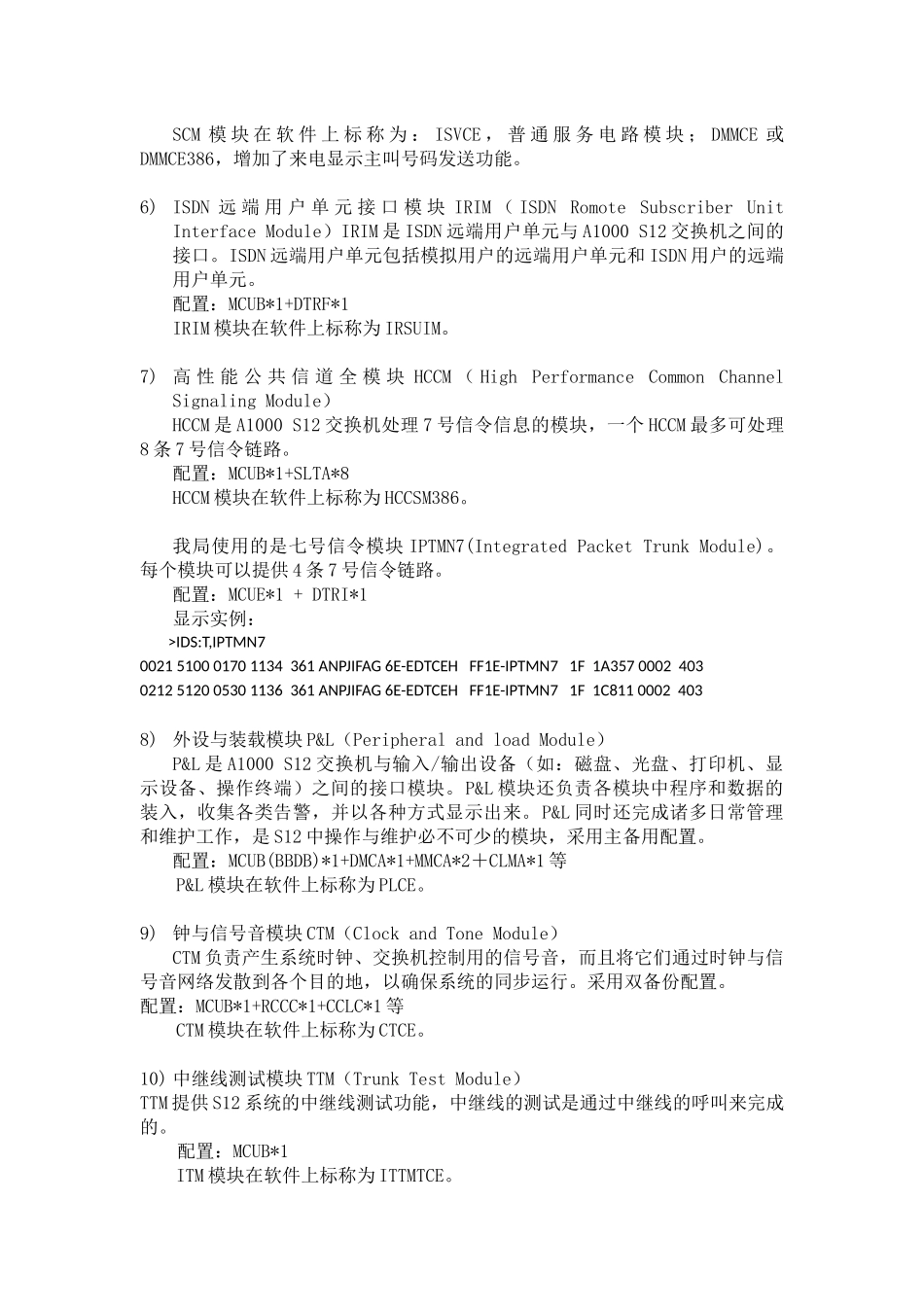

DSNASMTCEACEP<CECTMTCEHCCMTCESCMDTMTCETCE用户模块服务电路模块数字中继模块高性能公共信道信令模块外设及装载模块（H’C和H’D）辅助控制单元时钟和信号音模块（H’1C和H’1D）第一章：第一章：S12S12系统简介系统简介1.S1240交换机发展经历:1)A系列:模拟交换机、1981年底，比利时公司成功的制造出第一个S12交换机，并投入使用。不久以后，德国安装了4个交换局（两个市话局和两个长话局）。系统12那时称作ALIC（AnalogueLineInterfaceCircuit，模拟用户线接口电路），又称为A系列S12交换机。2)E系列：1985年，S12技术第一次被更新，新的名字是ELC（EvolutionaryLineCircuit，改进型用户线电路），又称E系列S12交换机。3)J系列：1991年6月，Alcatel开始生产Alcatel1000系列，目标是向B-ISDN转换，92年，成功地研制了NGL（NewGenerationLine，新生成用户线），又可称为J系列S12。2.S1240总体结构为蜘蛛网结构，其核心是DSN，所有模块通过标准的PCM链路连接到DSN。3.S12主要模块介绍。1)模拟用户模块ASM（AnalogueSubscriberModule）ASM是模拟用户与交换机之间的接口，最多可有128条用户线。为了体现故障保险，两个ASM采用交叉互联方式。ASM中的终端控制由MCUE板实现，终端电路由下列板实现：模拟用户线终端电路板（ALCN），铃流板（RNGF），测试存取单元（TAUC）。ASM具有模拟用户电路的BORSCHT功能（馈电、过压保护、振铃、监视、编译码、混合电路、测试），由ASM组成的机架称为用户架，每个用户机架最多可装12个ASM。ASM模块在软件上标识为JLTCE，J系列的模拟用户模块。显示实例：>IDS:T,JLTCE0000A56000102484295ACDJIFED6C-DSCENSFF08-JLTCE061A401----0001A57000202484295ACDJIFED6C-DSCENSFF08-JLTCE061A433----0030A58001F02485295ACDJIFED6C-DSCENSFF08-JLTCE061B813----0031A59002002485295ACDJIFED6C-DSCENSFF08-JLTCE061B833----0032A5A002102486295ACDJIFED6C-DSCENSFF08-JLTCE061B701----0033A5B002202486295ACDJIFED6C-DSCENSFF08-JLTCE061B745----0034A5C002302487295ACDJIFED6C-DSCENSFF08-JLTCE061B619----0035A5D002402487295ACDJIFED6C-DSCENSFF08-JLTCE061B651----0120A5E003902488295ACDJIFED6C-DSCENSFF08-JLTCE061D813----0121A5F003A02488295ACDJIFED6C-DSCENSFF08-JLTCE061D833----0122A60003B02489295ACDJIFED6C-DSCENSFF08-JLTCE061D701----0123A61003C02489295ACDJIFED6C-DSCENSFF08-JLTCE061D745----0124A62003D02490295ACDJIFED6C-DSCENSFF08-JLTCE061D619----0125A63003E02490295ACDJIFED6C-DSCENSFF08-JLTCE061D651----0200A64004802491295ACDJIFED6C-DSCENSFF08-JLTCE061B419----0201A65004902491295ACDJIFED6C-DSCENSFF08-JLTCE061B451----2)数字中继模块DTM（DigitalTrunkModule）DTM是交换局与交换局之间的接口，DTM起着码型转换，传输率转换，再定时及帧同步等功能。由DTUE电路板装载不同的软件和数据完成随路信令和共路信令功能。DTM模块在软件上标称为DCASTCE、DNTUPTCE、DISUPTCE，分别表示R2信令DTM模块、TUP信令DTM模块、ISUP信令DTM模块。3)ISDN用户模块ISM（ISDNSubscriberModule）ISM是基本入口BA（BasicAccess）和A1000，S12交换机之间的接口，ISDN用户通过BA连接于交换机。基本入口有2个B信道，一个D信道。配置：MCUB*1+ISTC*8ISDN用户模块在软件上标称为JMSMTCE。4)ISDN中继模块ITM（ISDNTrunkModule）。ITM是一次群速率入口PRA（PrimaryRateAccess）和A1000S12交换机之间的接口。PRA是ISDN小交换机用户连接至交换机的入口。一次群速率入口有30个B信道和一个D信道。配置：MCUB*1+DTRI*1ITM模块在软件上标称为IPTMU。5)服务电路模块SCM（ServiceCircuitModule）SCM是为ASM和DTM服务的。SCM可以用来接收和识别用户发来的双音多频信号；还可以用来接收，识别和产生、发送局间的多频互控信号；同时，SCM还能提供会议电话功能，能提供6组最多每组10人的会议电话。配置：MCUB*1+DSPA(B)SCM模块在软件上标称为：ISVCE，普通服务电路模块；DMMCE或DMMCE386，增加了来电显示主叫号码发送功能。6)ISDN远端用户单元接口模块IRIM（ISDNRomo...
