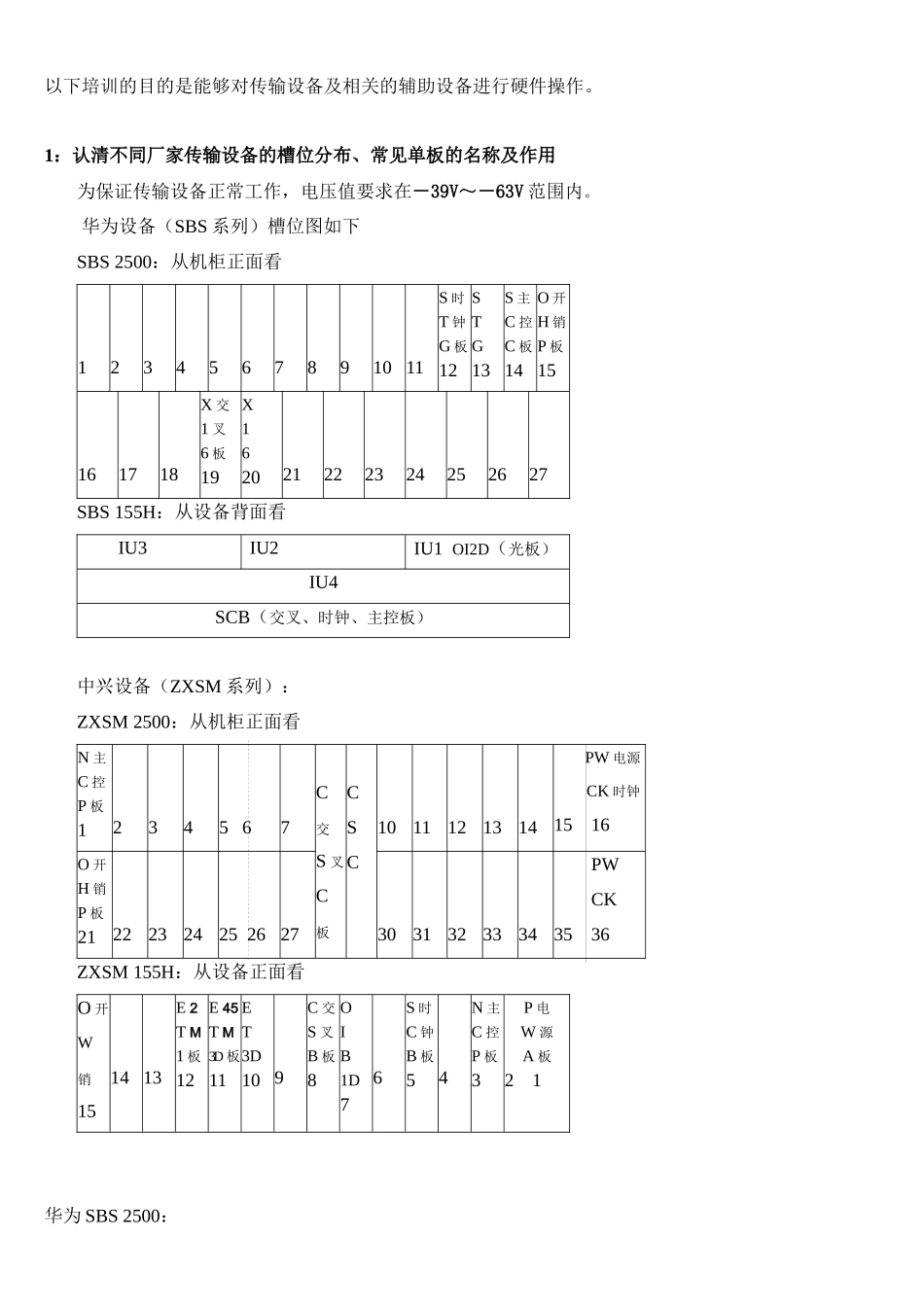

以下培训的目的是能够对传输设备及相关的辅助设备进行硬件操作。1：认清不同厂家传输设备的槽位分布、常见单板的名称及作用为保证传输设备正常工作，电压值要求在－39V～－63V范围内。华为设备（SBS系列）槽位图如下SBS2500：从机柜正面看1234567891011S时T钟G板12STG13S主C控C板14O开H销P板15161718X交1叉6板19X162021222324252627SBS155H：从设备背面看IU3IU2IU1OI2D（光板）IU4SCB（交叉、时钟、主控板）中兴设备（ZXSM系列）：ZXSM2500：从机柜正面看N主C控P板1234567C交S叉C板CSC1011121314PW电源CK时钟1516O开H销P板212223242526273031323334PWCK3536ZXSM155H：从设备正面看O开W销151413E2TM1板12E45TM3D板11ET3D109C交S叉B板8OIB1D76S时C钟B板54N主C控P板3P电W源A板21华为SBS2500：L16：STM-16光信号接口板。实现STM-16信号的光电互换。主要告警为R-LOS光信号丢失。ASP：管理信号处理板。完成STM-16信号段开销和高阶通道开销的提取和插入，实现STM-16的AU指针调整，提供与L16的数据接口。X16：高阶交叉板。提供高阶交叉功能；执行复用段保护倒换动作。TXC：低阶交叉板。提供低阶交叉功能。GTC：通用交叉板。提供交叉功能；执行复用段保护倒换动作；执行支路板保护倒换动作。STG：时钟板。完成SDH网的同步；定时基准源自动倒换；时钟板主备倒换。SCC：系统控制通信板。与本网元的各单板通信，完成单板配置、性能、告警采集，倒换控制；通过DCC与各网元通信，实现整个网络管理。OHP：开销板。提供公务电话。SL1：STM-1光接口板。完成光电互换；段开销的提取和插入；支路净负荷处理；指针处理及复用段保护倒换。PL3：3路45M支路板。PD1：63路2M支路板。BA2：光放大板。提高光发射功率，增加光传输距离。华为SBS155H：SCB：交叉、时钟、控制板。功能同2500的X16、TXC、STG、SCC板。OI2D：2路STM-1光接口板。功能同2500设备的SL1板。PT3D：1路45M支路板。PD2S：16路2M支路板。中兴ZXSM2500OI16：2.5G光信号接口板。实现STM-16信号的光电互换。主要告警为R-LOS光信号丢失。LP16：2.5G线路处理板。8路AU-4高阶通道开销处理；段开销提取和插入；APS保护倒换。CS：交叉板。执行复用段保护倒换动作。NCP：网元控制处理板。网元管理和ECC协议处理。OHP：开销处理板。段开销处理以及提供公务电话。PWCK：电源/时钟板。提供电源和时钟基准。OL1/OL4：STM-1/STM-4光接口板。功能同OI16、LP16，只不过它们处理的是STM-1/STM-4信号。EP1：63路2M支路板。EP3：3路45M支路板。中兴ZXSM155H：OIB1D：双路STM-1光接口板。实现VC-4/VC-3到STM-1之间的开销处理和净负荷传递，完成AU-4/AU-3指针处理。PWA：电源板。提供-48V电源。CSB：交叉板。实现VC-4、VC-3、VC-12的交叉连接功能。SCB：系统时钟板。从输入的有效定时源中选择网员的定时参考基准，为整个系统提供定时。NCP：同2500设备的NCP板。ET3D：1路45M支路板。2：单板复位操作进行复位操作使用非金属类的绝缘体，如：牙签、圆珠笔芯尾部，捅单板上的“RST”。华为设备的SCC（主控板）、OHP（开销），复位后单板指示灯状态发生变化，如红灯长亮、绿灯快闪，最后绿灯慢闪即复位成功。中兴设备单板复位后红绿灯同时快闪，然后绿灯慢闪复位成功。3：拔插单板拔插单板时使用防静电手腕，忌带纤拔板，注意激光伤眼（尤其是光放，如BA2、EDFA）注意事项：插入单板时切勿用力过大，以免弄歪母板上的插针；顺着槽位插入单板，避免单板电路面相互接触，引起短路；感觉插入时有故障，应调整后再尝试；手拿单板时，勿触摸单板电路，元器件。4．ODF（光纤配线架）ODF：连接光缆与SDH设备光口跳纤的设备。法兰盘（适配器）：使尾纤连接器插头和光纤跳线连接器插头实现光学连接的器件。单元体：放置法兰盘的盒子。按照规划，最上的单元体编号为1#，往下编号递增。一个单元体中有4或6排法兰盘，编号由上到下为A、B、C、D、E、F（6排法兰盘为例）。一排有12个法兰盘，编号从左到右由1递增到12。法兰盘连接的跳纤上标签表示传输方向。如，标签为“收福清”表示接收从福清方向发过来的光；“发福清”则表示发送给福清方向的光。要求：知道已在使用的芯（法兰盘...
