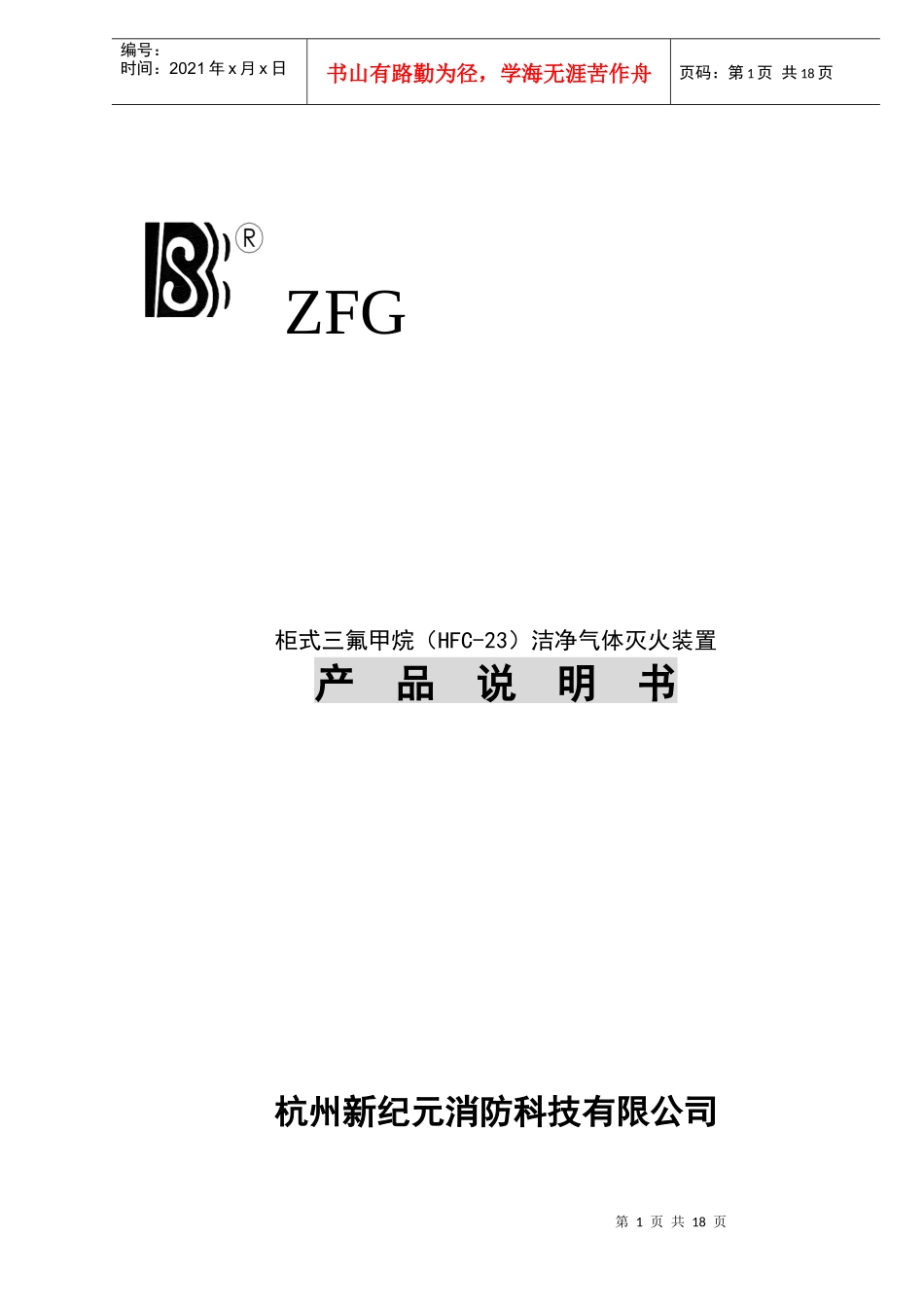

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页ZFG柜式三氟甲烷（HFC-23）洁净气体灭火装置产品说明书杭州新纪元消防科技有限公司第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页目录一、……………………………………………………装置简介和工作原理（2）二、………………………………………………………装置基本性能参数（6）三、……………………………………………………………装置选用方法（7）四、…………………………………………………………………装置组成（8）五、………………………………………………………………………安装（9）六、……………………………………………………灭火剂设置用量计算（11）七、……………………………………………………………装置使用方法（12）八、………………………………………………………装置的检查和维护（14）九、…………………………………………………………………注意事项（16）第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页一装置简介和工作原理●装置简介“”柜式三氟甲烷洁净气体灭火装置以洁净气体三氟甲烷作为灭火剂。三氟甲烷是以物理和少量的化学方式灭火的，它主要是降低空气中氧气含量，使空气不能支持燃烧，从而达到灭火的目的。同时，在灭火过程中伴有化学反应，即灭火剂分离有破坏燃烧链反应的自由基，实现断链灭火。●灭火特点1）保护环境。三氟甲烷是一种人工合成的无色、几乎无味、不导电气体，对臭氧层的耗损潜能值（ODP）为零，符合国家政策和环保要求，是公安部消防局和国家环保总局首推的哈龙灭火剂替代物之一，密度为空气的2.4倍。2）保护生命安全。三氟甲烷的未观察到不良反应浓度NOAEL值为50%，对人体无害。3）工作温度范围大。在标准大气压下，三氟甲烷的沸点为-82.0℃，其工作温度范围为－20℃～＋50℃。本公司生产的柜式三氟甲烷洁净气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。灭火剂无管路损失，第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。●对防护区的要求1、防护区的最低环境温度不应低于-10℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放三氟甲烷灭火剂前，应做到关闭。●产品特点本公司精心研制开发的ZFG系列柜式三氟甲烷气体灭火装置设计合理、先进，关键第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。各项指标均符合经国家固定灭火系统技术委员会审查的Q/HSB11-2002《柜式三氟甲烷(HFC—23)气体灭火装置》和GA400—2002《气体灭火系统零部件性能要求和试验方法》的要求。系统中的启动管路上安装有本公司研制的低泄高密阀，能有效防止由于启动装置慢性泄漏引起的系统误喷，提高了装置的可靠性。●柜式装置工作原理图见图11.紧急启停按钮2.放气指示灯3.光报警器4.声报警器5电气控制线路6.火灾探测器7.喷嘴8.信号反馈装置第6页共18页第5页共18页编号：时间：2021年x月x日书...
