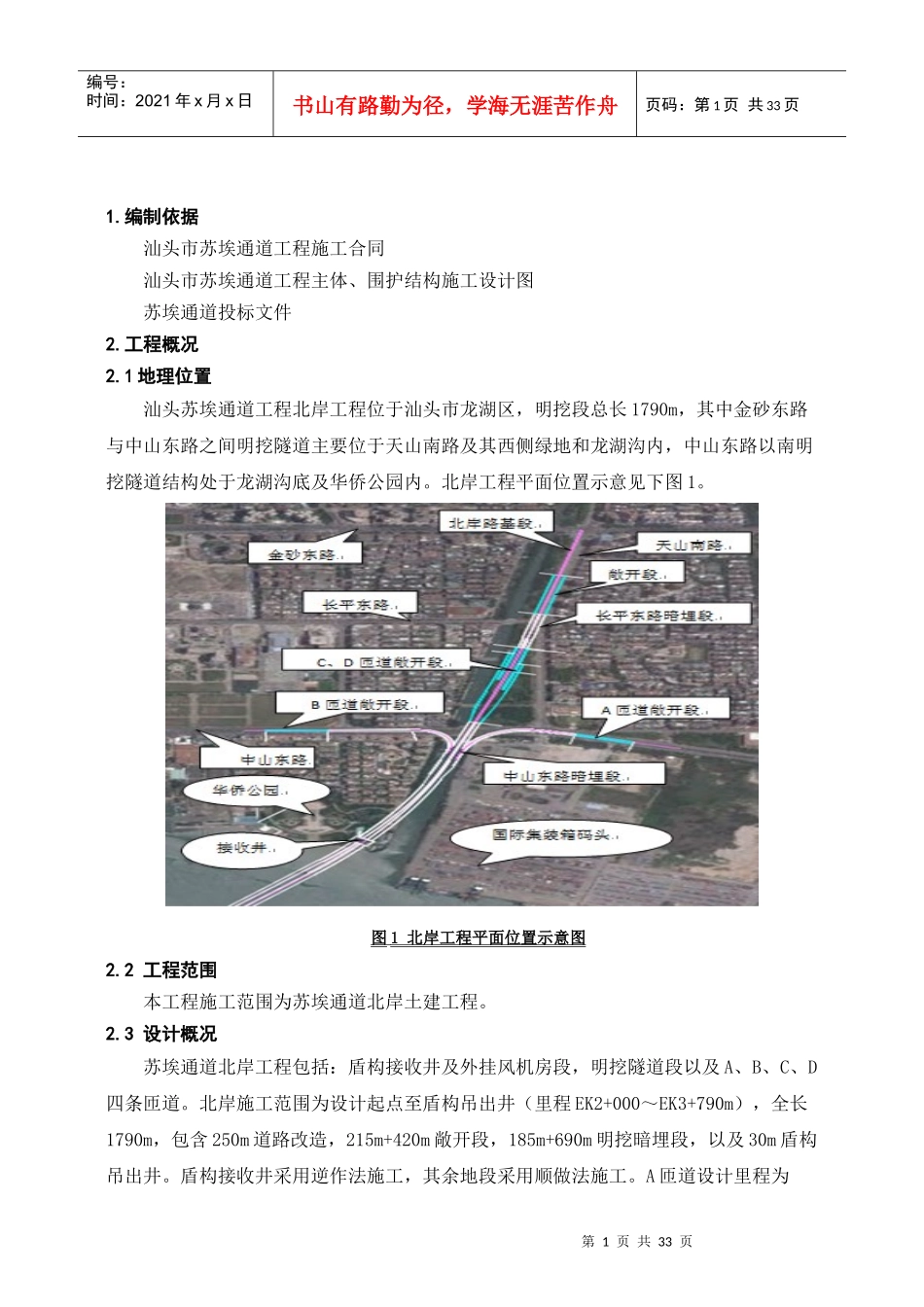

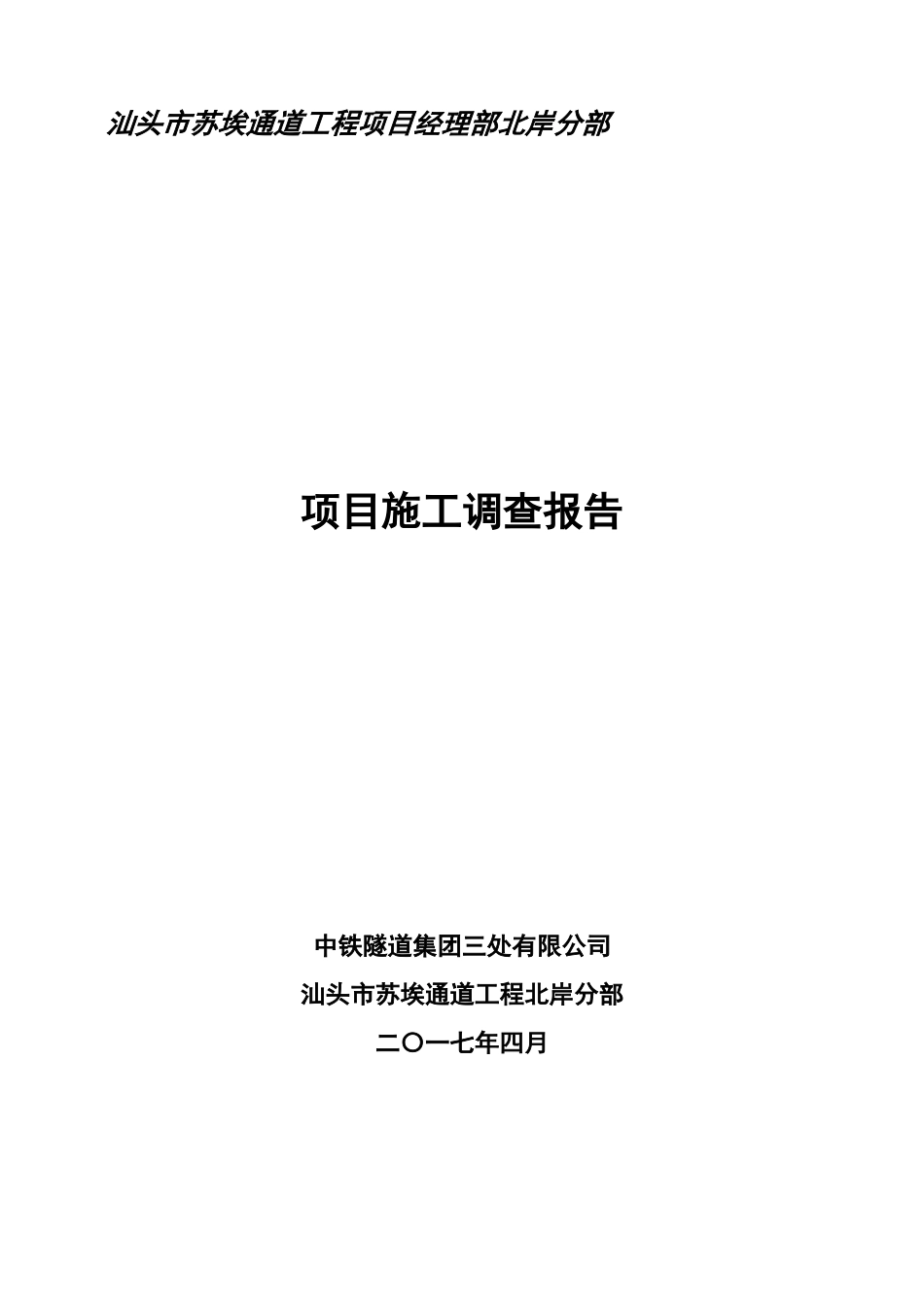

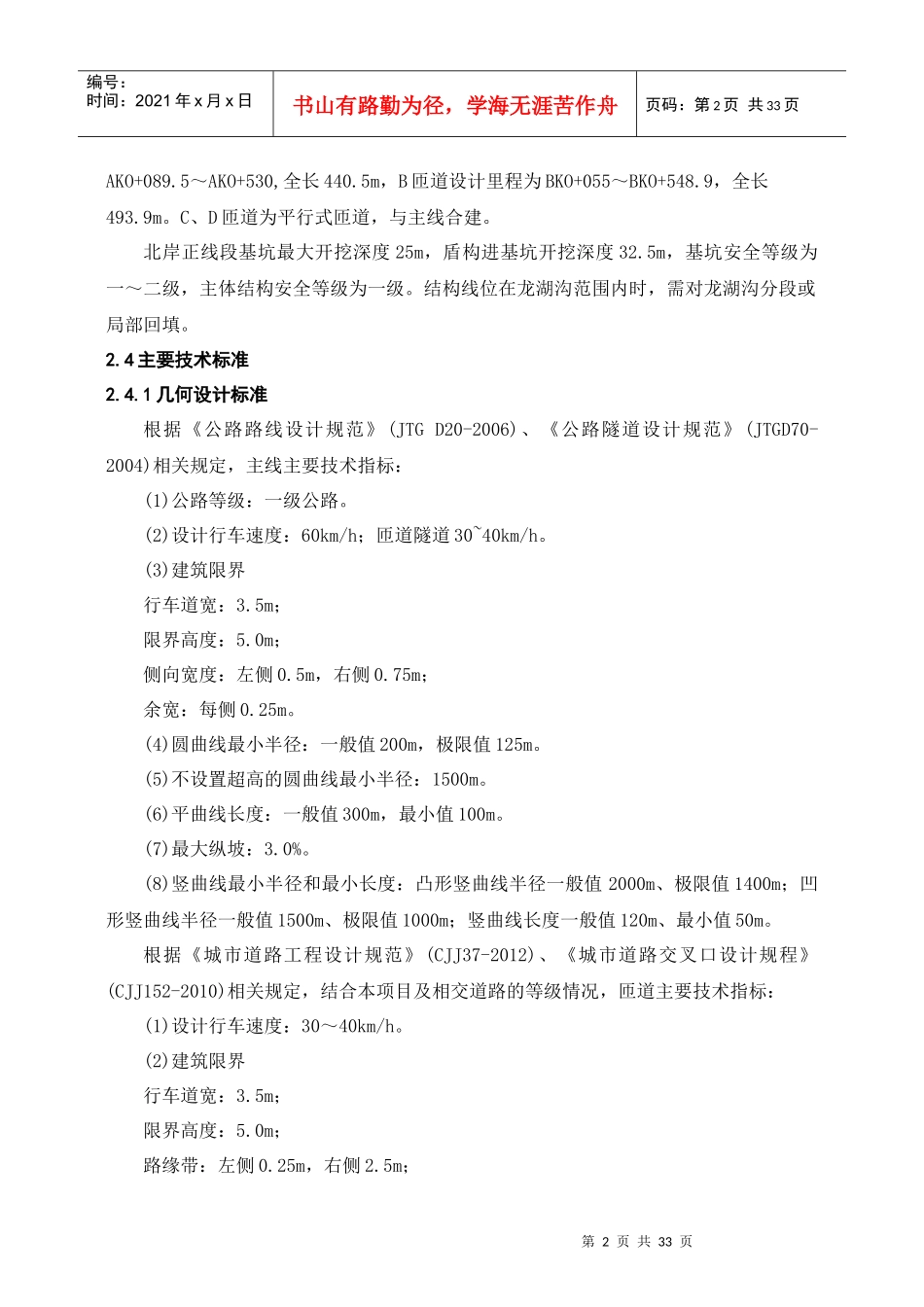

汕头市苏埃通道工程项目经理部北岸分部项目施工调查报告中铁隧道集团三处有限公司汕头市苏埃通道工程北岸分部二〇一七年四月第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页1.编制依据汕头市苏埃通道工程施工合同汕头市苏埃通道工程主体、围护结构施工设计图苏埃通道投标文件2.工程概况2.1地理位置汕头苏埃通道工程北岸工程位于汕头市龙湖区，明挖段总长1790m，其中金砂东路与中山东路之间明挖隧道主要位于天山南路及其西侧绿地和龙湖沟内，中山东路以南明挖隧道结构处于龙湖沟底及华侨公园内。北岸工程平面位置示意见下图1。图1北岸工程平面位置示意图2.2工程范围本工程施工范围为苏埃通道北岸土建工程。2.3设计概况苏埃通道北岸工程包括：盾构接收井及外挂风机房段，明挖隧道段以及A、B、C、D四条匝道。北岸施工范围为设计起点至盾构吊出井（里程EK2+000～EK3+790m），全长1790m，包含250m道路改造，215m+420m敞开段，185m+690m明挖暗埋段，以及30m盾构吊出井。盾构接收井采用逆作法施工，其余地段采用顺做法施工。A匝道设计里程为第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页AKO+089.5～AKO+530,全长440.5m，B匝道设计里程为BKO+055～BKO+548.9，全长493.9m。C、D匝道为平行式匝道，与主线合建。北岸正线段基坑最大开挖深度25m，盾构进基坑开挖深度32.5m，基坑安全等级为一～二级，主体结构安全等级为一级。结构线位在龙湖沟范围内时，需对龙湖沟分段或局部回填。2.4主要技术标准2.4.1几何设计标准根据《公路路线设计规范》(JTGD20-2006)、《公路隧道设计规范》(JTGD70-2004)相关规定，主线主要技术指标：(1)公路等级：一级公路。(2)设计行车速度：60km/h；匝道隧道30~40km/h。(3)建筑限界行车道宽：3.5m；限界高度：5.0m；侧向宽度：左侧0.5m，右侧0.75m；余宽：每侧0.25m。(4)圆曲线最小半径：一般值200m，极限值125m。(5)不设置超高的圆曲线最小半径：1500m。(6)平曲线长度：一般值300m，最小值100m。(7)最大纵坡：3.0%。(8)竖曲线最小半径和最小长度：凸形竖曲线半径一般值2000m、极限值1400m；凹形竖曲线半径一般值1500m、极限值1000m；竖曲线长度一般值120m、最小值50m。根据《城市道路工程设计规范》(CJJ37-2012)、《城市道路交叉口设计规程》(CJJ152-2010)相关规定，结合本项目及相交道路的等级情况，匝道主要技术指标：(1)设计行车速度：30～40km/h。(2)建筑限界行车道宽：3.5m；限界高度：5.0m；路缘带：左侧0.25m，右侧2.5m；第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页余宽：每侧0.25m；检修道：0.75m。(3)不设置超高的圆曲线最小半径：45m。(4)匝道最小平曲线长度：70m。(5)最大纵坡：6.0%。(6)竖曲线最小半径和最小长度：凸形曲线半径一般值400m、极限值250m；凹形竖曲线半径一般值375m、极限值250m；竖曲线长度一般值40m，极限值25m。2.4.2隧道结构设计标准(1)主体结构使用年限：100年。(2)结构设计安全等级：一级。(3)防水等级：二级。(4)车辆荷载等级：公路-Ⅰ级。(5)抗震设防：结构设防烈度为8度，并按9度地震采用抗震措施。(6)结构抗浮稳定安全系数岸边段结构抗浮安全系数：施工期间抗浮安全系数≥1.05；运营期抗浮安全系数≥1.1，如计入侧壁摩阻则按≥1.15考虑。盾构段结构抗浮安全系数：施工阶段、运营阶段隧道抗浮稳定安全系数≥1.1。(7)隧道按100年一遇水位设计、300年一遇水位校核，并满足低水位要求。(8)衬砌结构变形验算：计算直径变形0.3%D(D为隧道外径)。(9)消防等级：A级。(10)主体结构耐火等级：防火等级按交通隧道一类，采用RABT标准升温曲线测试耐火极限不低于2小时。(11)根据《公路工程混凝土结构防腐蚀技术规范》(JTJ/TB07-01-2006)关于环境分类及作用等级标准，确定本隧道相应指标如下：隧道北岸明挖段作用等级D级。(12)隧道主体结构构件裂缝宽度≤0.2mm。2.4.3其他设计标准(1)历年最高潮位3.81米，历年最低潮位-1.17米。第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学...
