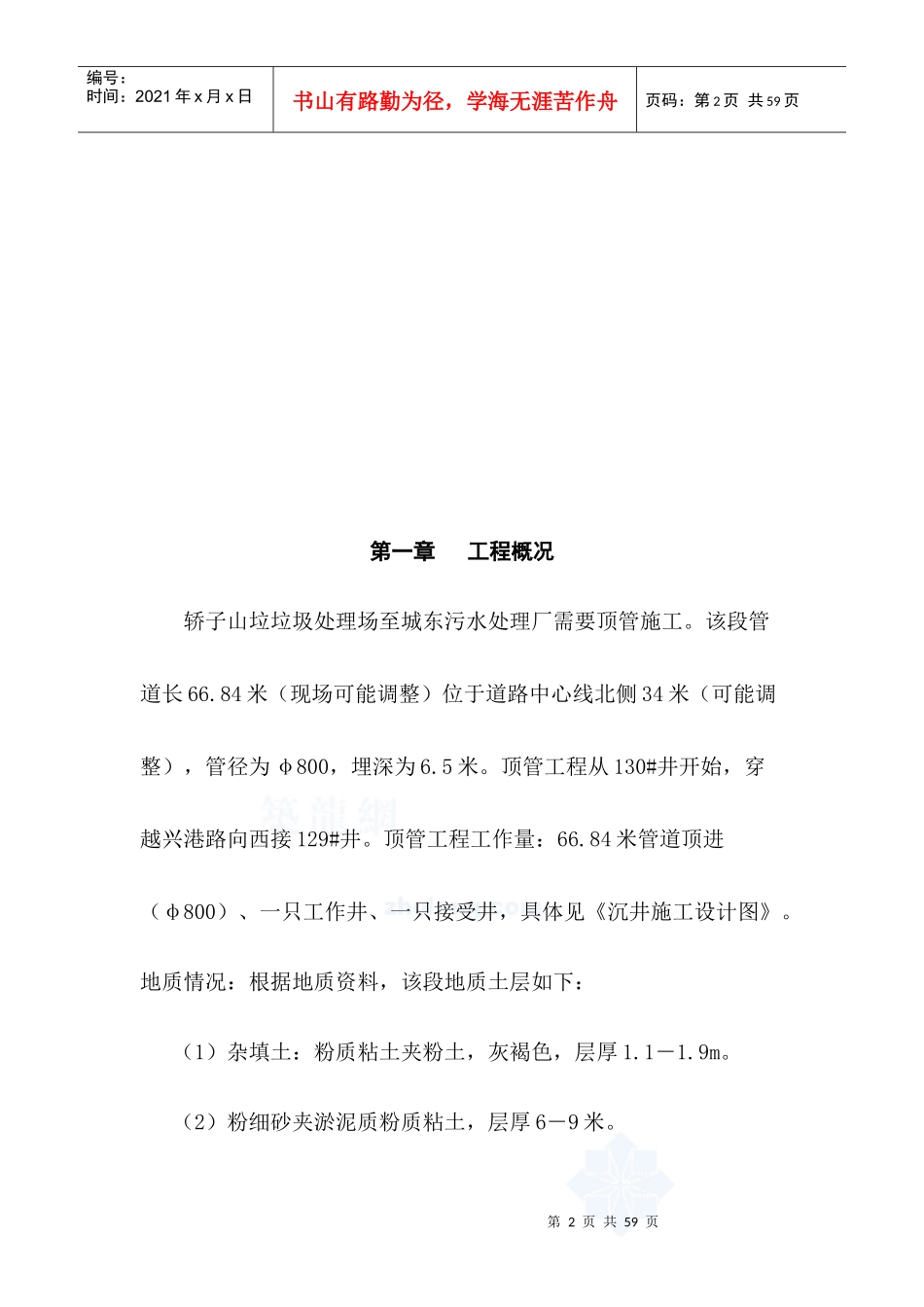

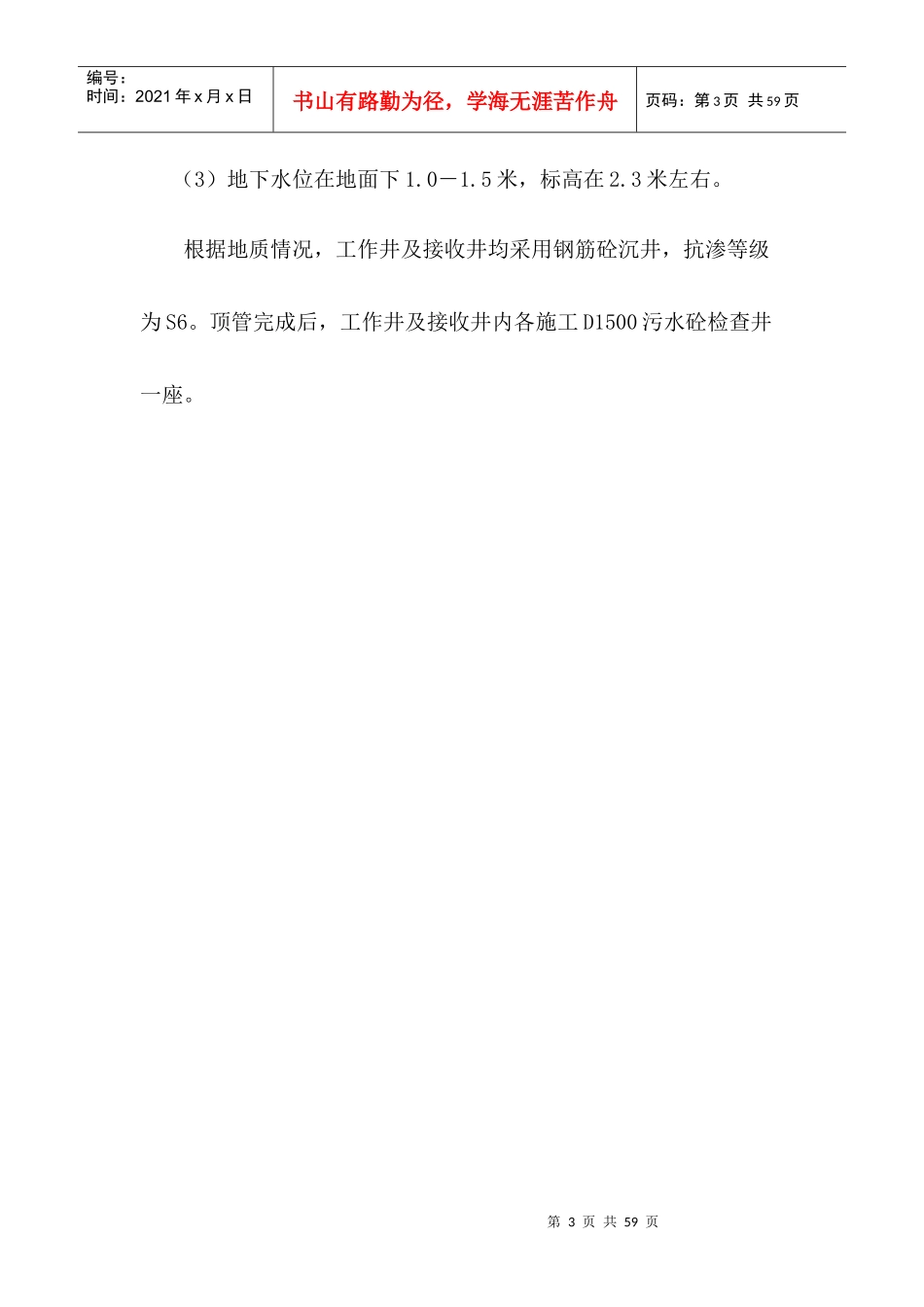

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页目录第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页第一章工程概况轿子山垃垃圾处理场至城东污水处理厂需要顶管施工。该段管道长66.84米（现场可能调整）位于道路中心线北侧34米（可能调整），管径为φ800，埋深为6.5米。顶管工程从130#井开始，穿越兴港路向西接129#井。顶管工程工作量：66.84米管道顶进（φ800）、一只工作井、一只接受井，具体见《沉井施工设计图》。地质情况：根据地质资料，该段地质土层如下：（1）杂填土：粉质粘土夹粉土，灰褐色，层厚1.1－1.9m。（2）粉细砂夹淤泥质粉质粘土，层厚6－9米。第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页（3）地下水位在地面下1.0－1.5米，标高在2.3米左右。根据地质情况，工作井及接收井均采用钢筋砼沉井，抗渗等级为S6。顶管完成后，工作井及接收井内各施工D1500污水砼检查井一座。第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页第二章沉井施工严格按照《沉井设计图》和有关规范进行施工。沉井施工程序：基坑测量放样基坑开挖刃脚垫层施工立井筒内模和支架钢筋绑扎立外模和支架浇捣混凝土养护及拆模封砌预留孔井点安装及降水凿除垫层、挖土下沉沉降观察铺设碎石及混凝土垫层绑扎底板钢筋、浇捣底板混凝土混凝土养护素土回填。2.1基坑测量放样根据沉井设计图纸和工程地质报告所揭示的地质情况，沉井基坑开挖深度取2米，沉井刃脚外侧面至基坑边的工作距离取2米，基坑边坡采用1:1。整平场地后，根据沉井的中心坐标定出沉井中心桩、纵横轴线控制桩及基坑开挖边线。施工放样结束后，须经监理工程师复核准确无误后方可开工。第5页共59页第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共59页工作井设在白沙南路北侧W130处，接收井设在白沙中路北侧W129处，靠近慈云桥，与白沙河倒虹管连接。2.2基坑开挖经监理工程师认可的基坑开挖边线确定后，即可进行挖土工序的施工。挖土采用1m3的单斗挖掘机，并与人工配合操作。基坑底面的浮泥应清除干净并保持平整和干燥，在底部四周设置排水沟与集水井相通，集水井内汇集的雨水及地下水及时用水泵抽除，防止积水影响刃脚垫层的施工。2.3刃脚垫层施工刃脚垫层采用砂垫层和混凝土垫层共同受力。（1）砂垫层厚度的确定砂垫层厚度Ｈ可采用如下计算公式计算：Ｎ／Ｂ＋γ砂Ｈ≤［σ］根据计算结果，无论是工作井还是接收井，砂垫层厚度Ｈ均为第6页共59页第5页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共59页50（厘米）。砂垫层采用加水分层夯实的办法施工，夯实工具为平板式振捣器。（2）混凝土垫层厚度的确定混凝土垫层厚度可按下式计算公式计算：ｈ＝（Ｇ0／Ｒ－ｂ）／2根据计算结果，混凝土垫层厚度15厘米。混凝土垫层表面应用水平仪进行校平，使之表面保持在同一水平面上。2.4立井筒内模和支架由于顶管沉井高度达8米左右，因此，井身混凝土分三节浇捣，内模同样分三节按装。井筒模板采用组合钢模与局部木模互相搭配，以保证内模的密封性。刃脚踏脚部分的内模采用砖砌结构，宽度与刃脚同宽。井身内模支架采用空心钢管支撑。钢管支架必须架设稳固，如有必要，可采用第7页共59页第6页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共59页对撑支架，增加内模的稳定性。2.5钢筋绑扎钢筋的表面应洁净，使用前将表面油渍、鳞锈等清理干净；钢筋应平直，无局部弯折，成盘的钢筋均应调直；预制构件中的主钢筋均采用对焊、焊接并按照有关规定抽样送检；钢筋接头应互相错开，并严格按照国家标准《混凝土结构工程施工及验收规范》（GB50204—92）中的有关规定执行；现场钢筋绑扎时，其交叉点应用21＃铁丝绑扎结实，必要时用电焊焊牢。钢筋规格、尺寸应符合设计图纸要求和规定，绑扎钢筋时应采用撑件将二层钢筋位置固定，保证钢筋...
