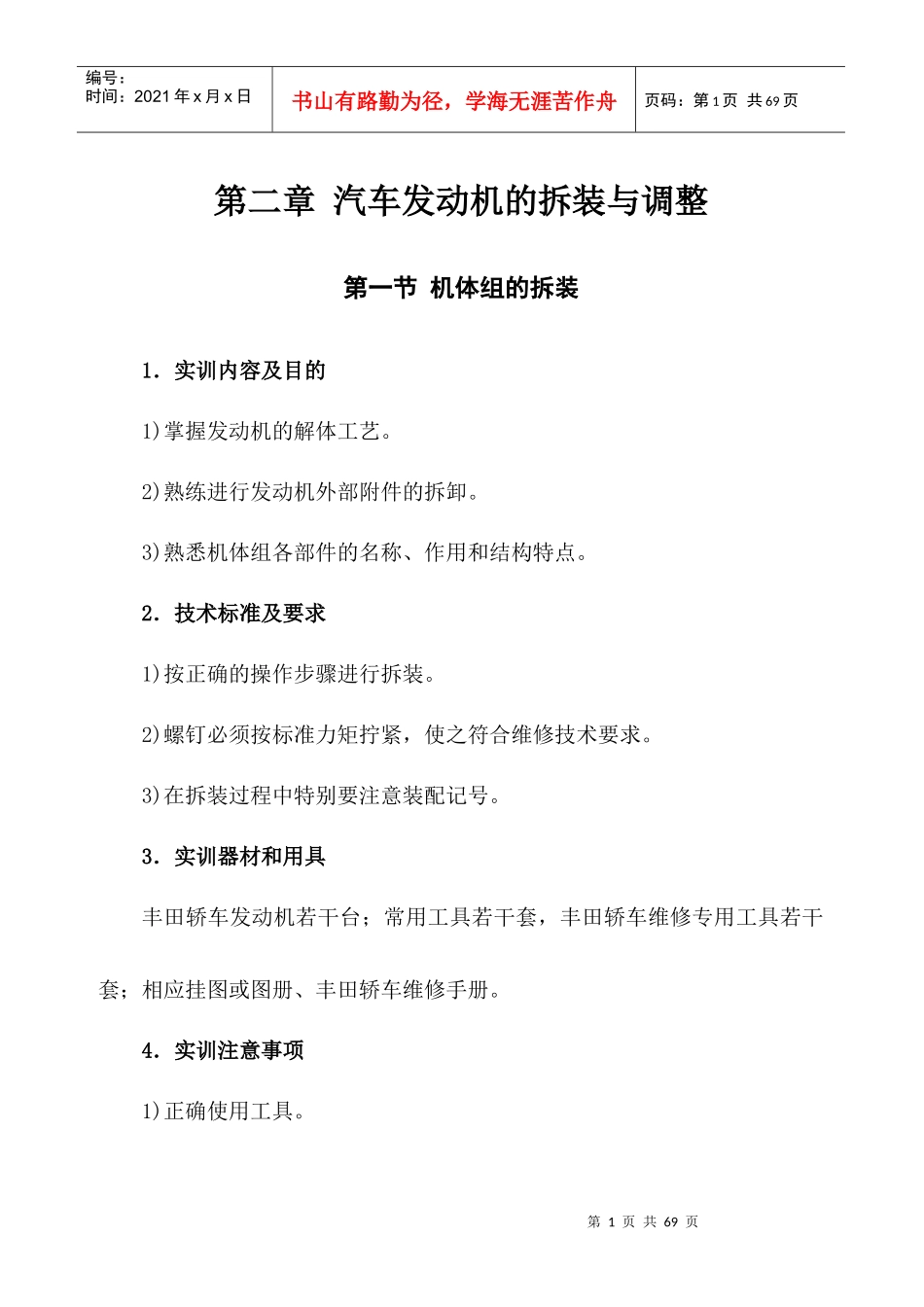

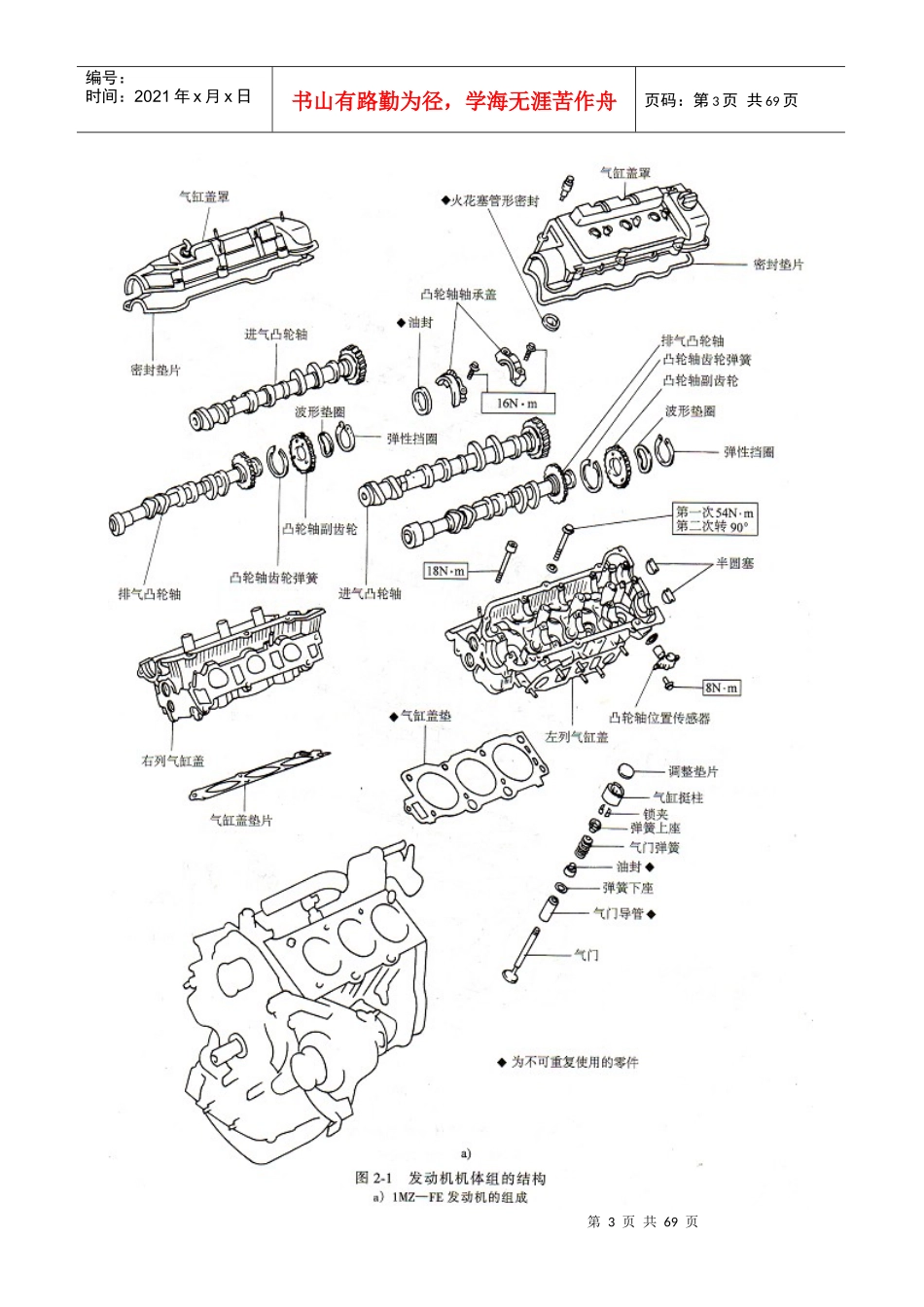

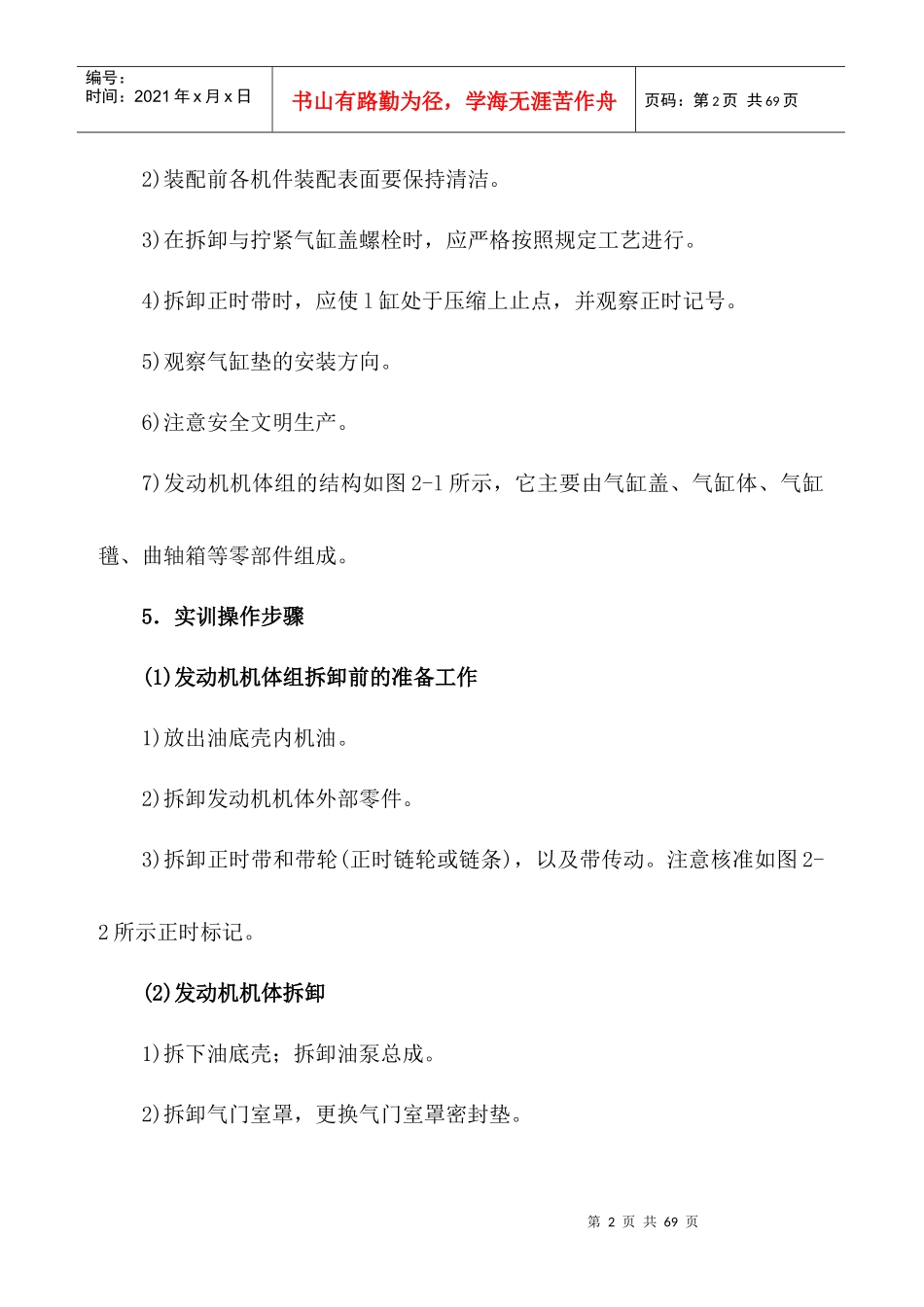

第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共69页第二章汽车发动机的拆装与调整第一节机体组的拆装1．实训内容及目的1)掌握发动机的解体工艺。2)熟练进行发动机外部附件的拆卸。3)熟悉机体组各部件的名称、作用和结构特点。2．技术标准及要求1)按正确的操作步骤进行拆装。2)螺钉必须按标准力矩拧紧，使之符合维修技术要求。3)在拆装过程中特别要注意装配记号。3．实训器材和用具丰田轿车发动机若干台；常用工具若干套，丰田轿车维修专用工具若干套；相应挂图或图册、丰田轿车维修手册。4．实训注意事项1)正确使用工具。第2页共69页第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页2)装配前各机件装配表面要保持清洁。3)在拆卸与拧紧气缸盖螺栓时，应严格按照规定工艺进行。4)拆卸正时带时，应使l缸处于压缩上止点，并观察正时记号。5)观察气缸垫的安装方向。6)注意安全文明生产。7)发动机机体组的结构如图2-l所示，它主要由气缸盖、气缸体、气缸氆、曲轴箱等零部件组成。5．实训操作步骤(1)发动机机体组拆卸前的准备工作1)放出油底壳内机油。2)拆卸发动机机体外部零件。3)拆卸正时带和带轮(正时链轮或链条)，以及带传动。注意核准如图2-2所示正时标记。(2)发动机机体拆卸1)拆下油底壳；拆卸油泵总成。2)拆卸气门室罩，更换气门室罩密封垫。第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页第4页共69页第3页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共69页3)拆卸凸轮轴。拆卸凸轮轴轴承盖螺栓顺序如图2-3所示。对于2TZ发动机则先拆卸凸轮轴链轮。注意：拆卸下来的轴承盖一定作好标记并按顺序放好。第5页共69页第4页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共69页4)拆下气缸盖。拆卸螺栓的顺序如图2-4所示，应从两端向中间分次、第6页共69页第5页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共69页交叉拧松。5)拆卸活塞连杆组，注意气缸号、朝前记号(见图2-5)及拆卸工艺。6)按图2-6所示Ⅲ页序拧松主轴承盖螺钉，卸下曲轴飞轮组。注意主轴承盖的安装记号。第7页共69页第6页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共69页(3)发动机机体装配按照拆卸相反顺序将各部件进行装配。1)安装曲轴飞轮组。2)安装活塞连杆组。注意缸号朝前记号。3)安装气缸盖。注意气缸垫的安装方向。4)安装凸轮轴。5)安装气门室罩。6)安装机油泵总成。7)安装油底壳。8)安装正时带和带轮(正时链轮或链条)，以及带传动。注意核准正时标记。第8页共69页第7页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共69页9)装复发动机的机体外部零件。考核点1．考核要求⑴能正确使用工、量具；⑵拆装步骤正确，动作规范；第9页共69页第8页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共69页⑶技术参数应符合维修技术标准；⑷符合安全文明生产的要求。2．考核时间考核时间45min。3．考核评分考核内容和评分标准见表2-1。第二节活塞连杆组的拆装1．实训内容及目的第10页共69页第9页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共69页1)掌握活塞连杆组的组成、结构、装配关系和工作原理。2)熟练活塞连杆组的拆装工艺。3)掌握活塞连杆组各零部件间的相互连接关系及其装配关系。2．技术标准及要求1)按正确的操作步骤进行拆装。2)有关技术参数必须符合维修技术标准要求。3)在拆装过程中，特别要注意装配记号。3．实训器材和用具丰田轿车发动机若干台、机油少许；活塞连杆组总成若干套。常用工具若干套，丰田轿车维修专用工具若干套；相应挂图或图册、丰田轿车维修手册。4．实训注意事项1)拆卸、安装活塞时一定要注意记号，若无记号，拆卸前必须做标记。2)安装活塞销时，要用专用工具或加热到60℃进行。3)拆下的零部件按顺序放好，并注意不要损坏零件。4)严格按操作规程进行操...
