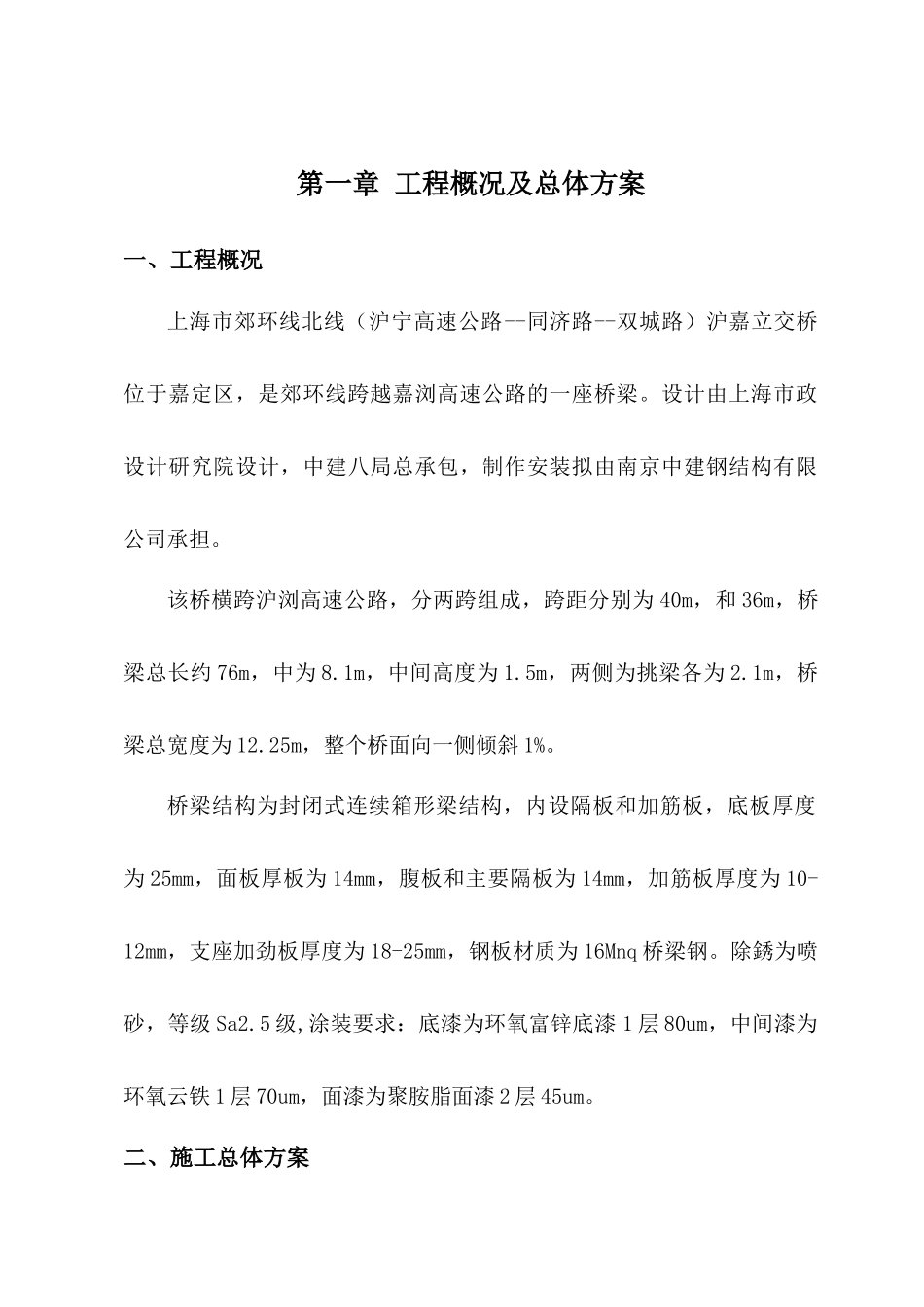

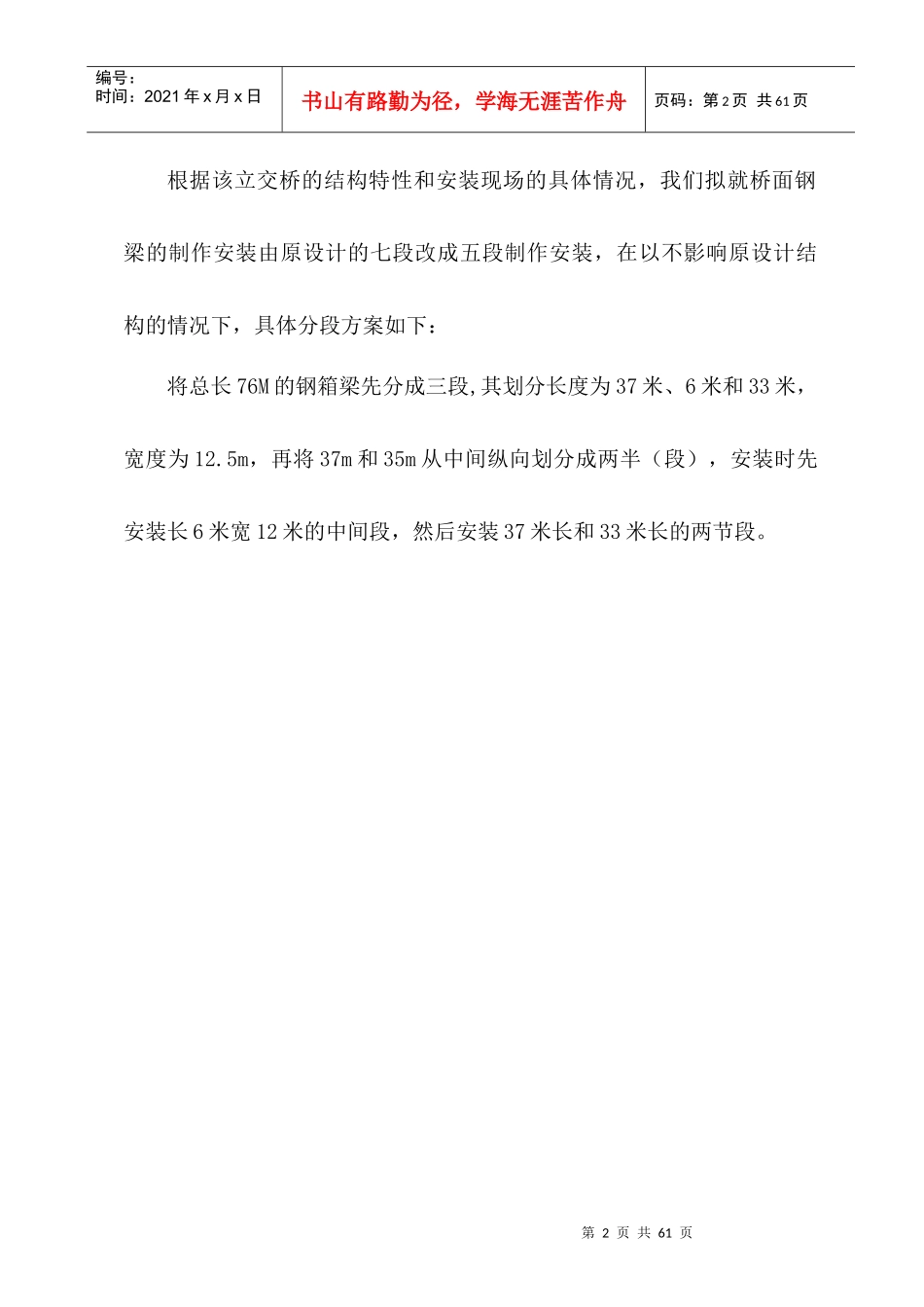

第一章工程概况及总体方案一、工程概况上海市郊环线北线（沪宁高速公路--同济路--双城路）沪嘉立交桥位于嘉定区，是郊环线跨越嘉浏高速公路的一座桥梁。设计由上海市政设计研究院设计，中建八局总承包，制作安装拟由南京中建钢结构有限公司承担。该桥横跨沪浏高速公路，分两跨组成，跨距分别为40m，和36m，桥梁总长约76m，中为8.1m，中间高度为1.5m，两侧为挑梁各为2.1m，桥梁总宽度为12.25m，整个桥面向一侧倾斜1%。桥梁结构为封闭式连续箱形梁结构，内设隔板和加筋板，底板厚度为25mm，面板厚板为14mm，腹板和主要隔板为14mm，加筋板厚度为10-12mm，支座加劲板厚度为18-25mm，钢板材质为16Mnq桥梁钢。除銹为喷砂，等级Sa2.5级,涂装要求：底漆为环氧富锌底漆1层80um，中间漆为环氧云铁1层70um，面漆为聚胺脂面漆2层45um。二、施工总体方案第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页根据该立交桥的结构特性和安装现场的具体情况，我们拟就桥面钢梁的制作安装由原设计的七段改成五段制作安装，在以不影响原设计结构的情况下，具体分段方案如下：将总长76M的钢箱梁先分成三段,其划分长度为37米、6米和33米，宽度为12.5m，再将37m和35m从中间纵向划分成两半（段），安装时先安装长6米宽12米的中间段，然后安装37米长和33米长的两节段。第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页第二章施工准备一、采用施工规范与标准1、《公路桥涵施工技术》（JTJ41-2000）2、《铁路钢桥制造规则》（JB212-85）3、《桥梁焊接规范》（ANSI/SHO/AWSD1.5-96）4、《桥梁用结构钢》（YB/T10-81）5、《热扎厚钢板品种》（GB709-88）6、钢熔化焊对接接头射线照相的质量分级《GB3328-89》7、钢焊缝手工超声波探伤方法与探伤结果分级《GB11345-89》8、钢结构工程质量验收规范《GB50205-2001》二、技术准备1、熟悉施工图纸，请设计院进行技术交底，并合同监理、业主、设计院和施工单位进施工图纸会审，答疑解决图纸中施工中疑点、难点。2、编制好施工方案，并经有关部门审核、批准对参加的施工人员进行技术、质量、安全交底，在交底时使施工人员明确设计意图，解决制第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页造施工中的难关，掌握工程质量检验标准，施工中彻实按照规范、标准进行施工。3、对参加施工人员进行技术培训，且所有特殊工种（如焊工、起重工、无损检测工）都得持有在有效期内的上岗证书。4、绘图钢箱梁大桥的深化设计图制作图，按原设计结构设计，结合制作安装的重新节段划分，深化设计施工图，并经历设计单位签字认可，才能作正式施工图施工。三、材料采购与管理领用、发放准备1、钢板采用16Mnq，材料化学成分及机械性能应符合《桥梁用结构钢》（YB/T10-81）的有关规定，如果钢材供应品种不能满足设计的要求，代用钢材的化学成分和机械性性能应与原设计基本一致，并要取得原设计工程师的认可。钢板厚度、宽度的允许偏差及钢板的每米平整度、要求应符合《热扎厚钢板品种》（GB709-88），本桥供应均有钢厂材料质量证明书。2、焊接材料及辅助材料第5页共61页第4页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共61页所采用焊接材料应符合下列国标，并与16Mnq钢的焊接相适应。2.1自动或半自动焊，采用符合国标GB1300-77要求的焊接用钢丝。本桥采用10Mn2配J431焊剂使用，如供应品种不齐，则选用的焊丝和焊剂应与16Mnq强度相适应。2.2手工焊接的焊条，应采用符合国标GB981-76要求的低碳钢及低合金钢焊条，焊条型号应与16Mnq强度相适应，本桥拟采用J507标准。2.3埋弧焊材料焊缝金属的化学成分应符合表2.3.1的规定。焊接用钢丝的化学成分表2.3.1表7.2.1焊接用钢丝化学成份钢号名称钢号化学成份CSiMnPSCrNiQ345C焊10锰2H10Mn2≤0.12≤0.0.71.5~1.96≤0.04≤0.04≤0.20≤0.30焊剂J431化学成分应符合表2.3.2焊剂成分的规定。焊剂化学成分（%）表2.3.2焊剂类型牌号Mn0Mg0CaF2FE0SSi02Ca0A1203P高锰高HJ43134-385--83--7≤1...
