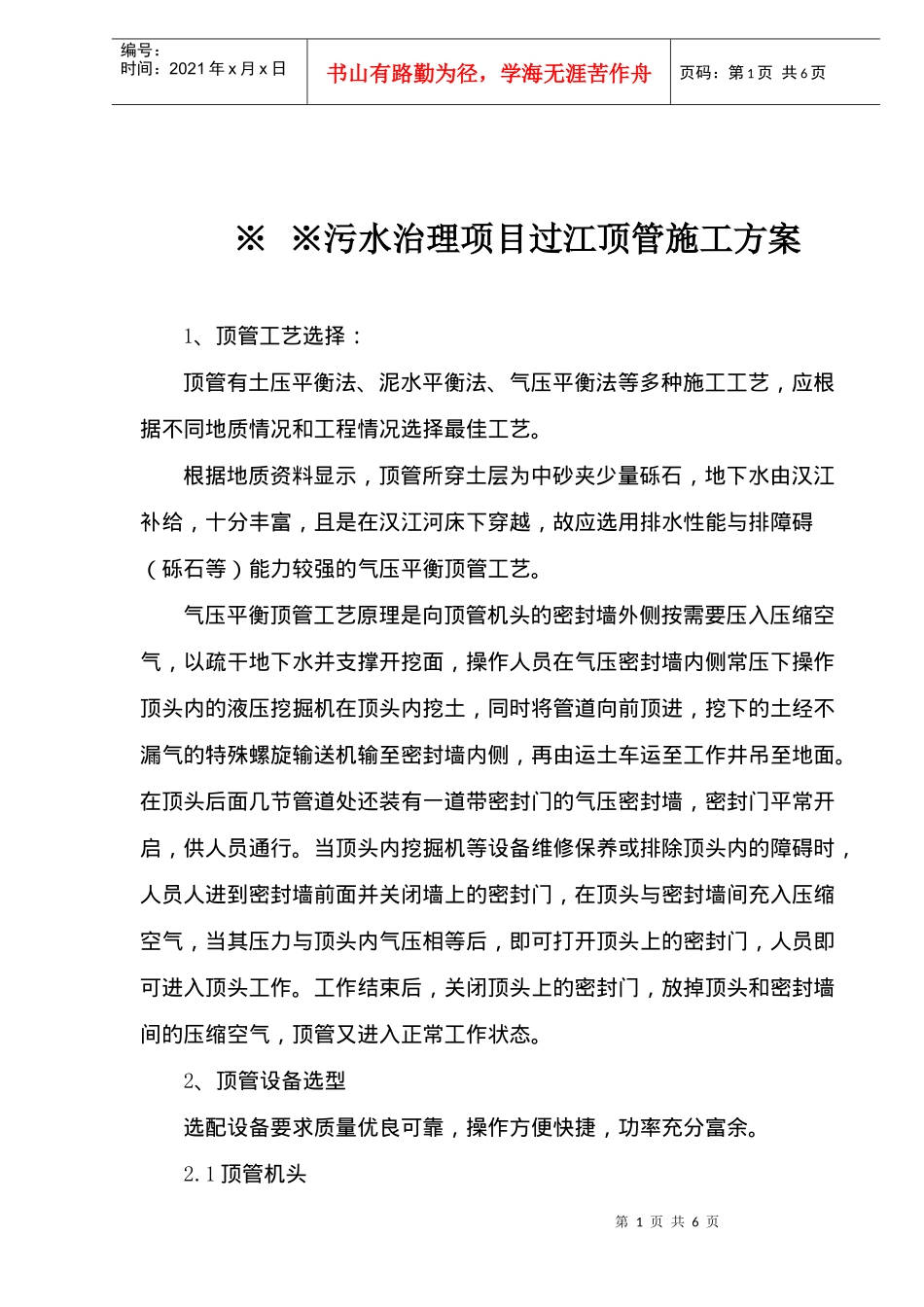

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页※※污水治理项目过江顶管施工方案1、顶管工艺选择：顶管有土压平衡法、泥水平衡法、气压平衡法等多种施工工艺，应根据不同地质情况和工程情况选择最佳工艺。根据地质资料显示，顶管所穿土层为中砂夹少量砾石，地下水由汉江补给，十分丰富，且是在汉江河床下穿越，故应选用排水性能与排障碍（砾石等）能力较强的气压平衡顶管工艺。气压平衡顶管工艺原理是向顶管机头的密封墙外侧按需要压入压缩空气，以疏干地下水并支撑开挖面，操作人员在气压密封墙内侧常压下操作顶头内的液压挖掘机在顶头内挖土，同时将管道向前顶进，挖下的土经不漏气的特殊螺旋输送机输至密封墙内侧，再由运土车运至工作井吊至地面。在顶头后面几节管道处还装有一道带密封门的气压密封墙，密封门平常开启，供人员通行。当顶头内挖掘机等设备维修保养或排除顶头内的障碍时，人员人进到密封墙前面并关闭墙上的密封门，在顶头与密封墙间充入压缩空气，当其压力与顶头内气压相等后，即可打开顶头上的密封门，人员即可进入顶头工作。工作结束后，关闭顶头上的密封门，放掉顶头和密封墙间的压缩空气，顶管又进入正常工作状态。2、顶管设备选型选配设备要求质量优良可靠，操作方便快捷，功率充分富余。2.1顶管机头第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页选用气压平衡顶管机头，包括：液压挖掘机：油泵电机功率30KW，可挖到开挖面上任何一处；螺旋输送机：油泵电机功率45KW额定油压29Mpa螺杆转速30转/min（可正反转）取土量30m3/h纠偏油缸四组八个，额定油压25Mpa油缸行程100mm顶力60t/个2.2主顶站千斤顶：额定顶力300t/个行程3000mm额定油压40Mpa主顶站由四个千斤顶组成。2.3主顶站液压油泵：额定功率3×15KW最高压力45Mpa最大泵油量42L/min2.4中继站千斤顶额定顶力75t/个额定油压35Mpa行程500mm第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页2.5中继站油泵电机功率15KW最高压力45Mpa泵油量23L/min2.6空压机DVY-12-7型电机功率110KW排气压力0.7Mpa排气量12m3/min2.7膨润土注浆泵电机功率5KW最大压力1.2Mpa流量3m3/h3、顶管关键技术的施工方法。顶管工程中关键技术包括顶管测量控制、顶管进出洞技术及长距离顶管技术等。3.1顶管测量控制1）根据业主提供的测量控制点，在井周围布设一个高精度的控制网，用以测放、检查和修正工作井井区和井下的测量点，如轴线点、井下的测量起始点和后视点等。2）顶管方向与高程控制可直接用置于井下测量平台起始点上的激光经纬仪对顶管机头上的光靶即可。激光经纬仪发射的激光束偏离光靶中心的距离，即顶管的偏差值，但方向相反。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页随着顶管进尺的增加，激光发射距离的增长，激光会发生散射，即打在光靶上的激光点会扩大，影响目视精度。此时顶管轴线采用支导线法控制，标高采用支水准线路控制。3）顶管测量注意事项：由于顶管的部分操作在工作井内进行，顶管过程中起始点和后视点发生位移是完全可能的，故每周均需对其进行检查校核，发现偏移过大需查明原因并及时修正。地面测量控制网上的部分点在顶管轴线上或工作井附近，可能因地面沉降等原因而移动，故也需不定期进行校核检查。顶管测量计算全部用自编程序在计算机上计算，分析，速度大，精度高。从未出现过差借。3.2顶管出洞，进洞技术顶管出洞是指顶管机和第一节管子从工作井中破出洞口封门进入土中，开始正常顶管前的过程，是顶管中的关键工序，也是容易发生事故的工序。本工程地下水位丰富，又是在透水性良好的砂土中顶进，故采取井点降水疏干地下水出洞。顶管机头在井内座床就位，调试完毕，地下水位已降到管口以下，作好出洞的一切准备后，便可迅速割开出洞口，将机头穿进橡胶密封圈顶入土中，同时在机头与井壁出洞口间的缝隙中注满膨润土泥浆，以润滑管道，支护土体。出洞操作速度要快，以防出洞口外土体坍塌。顶管出洞对操作者要求也很...
