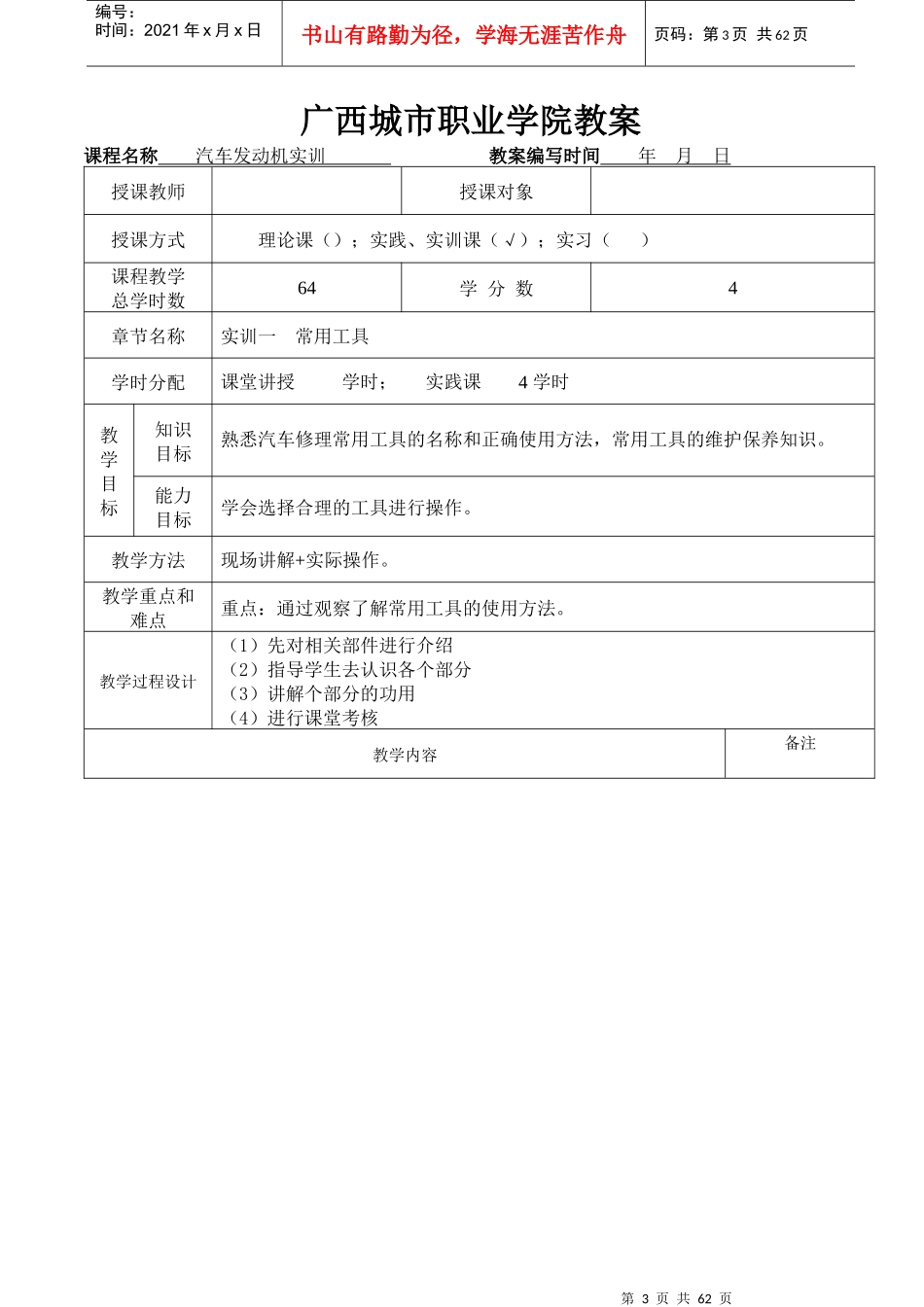

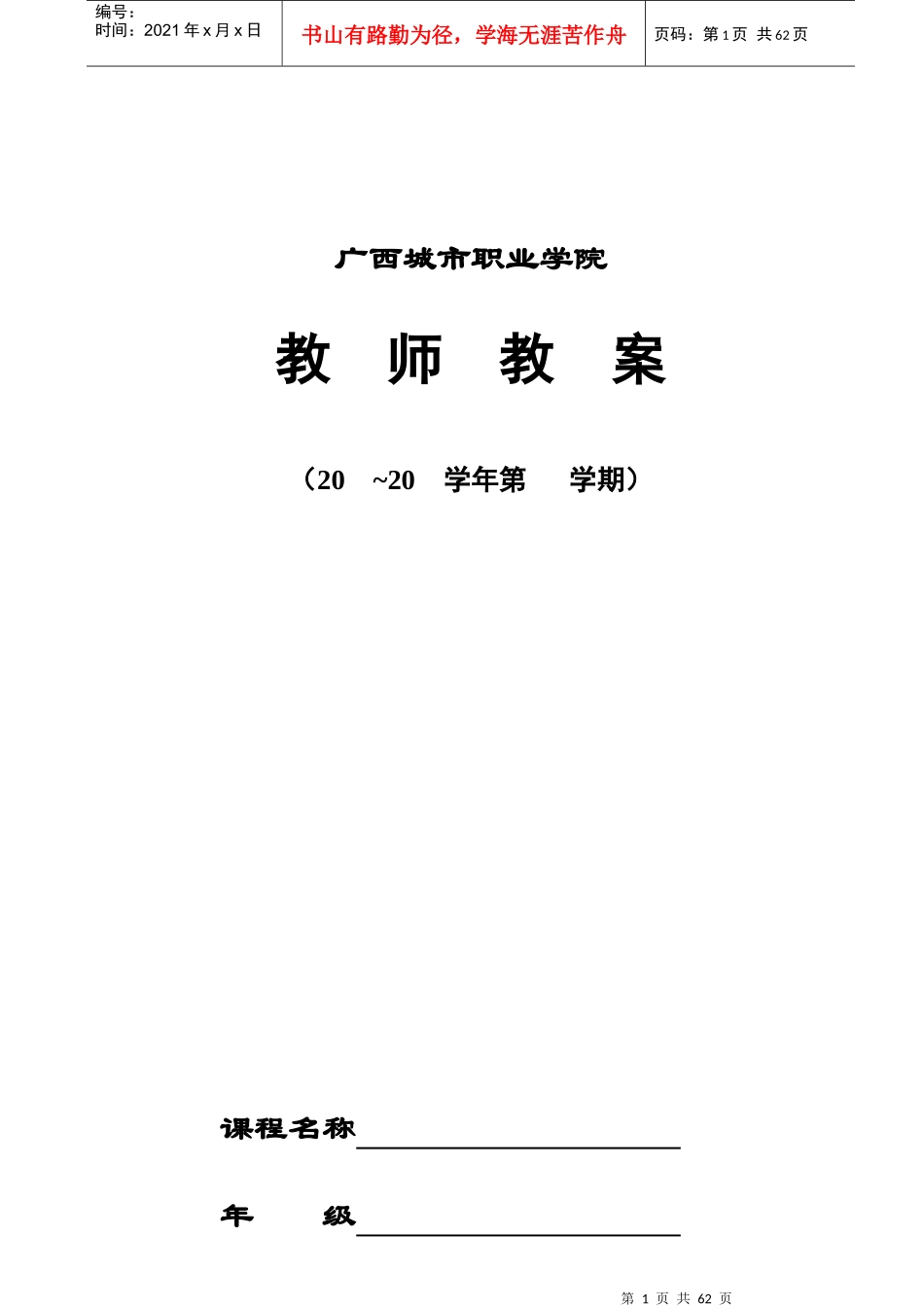

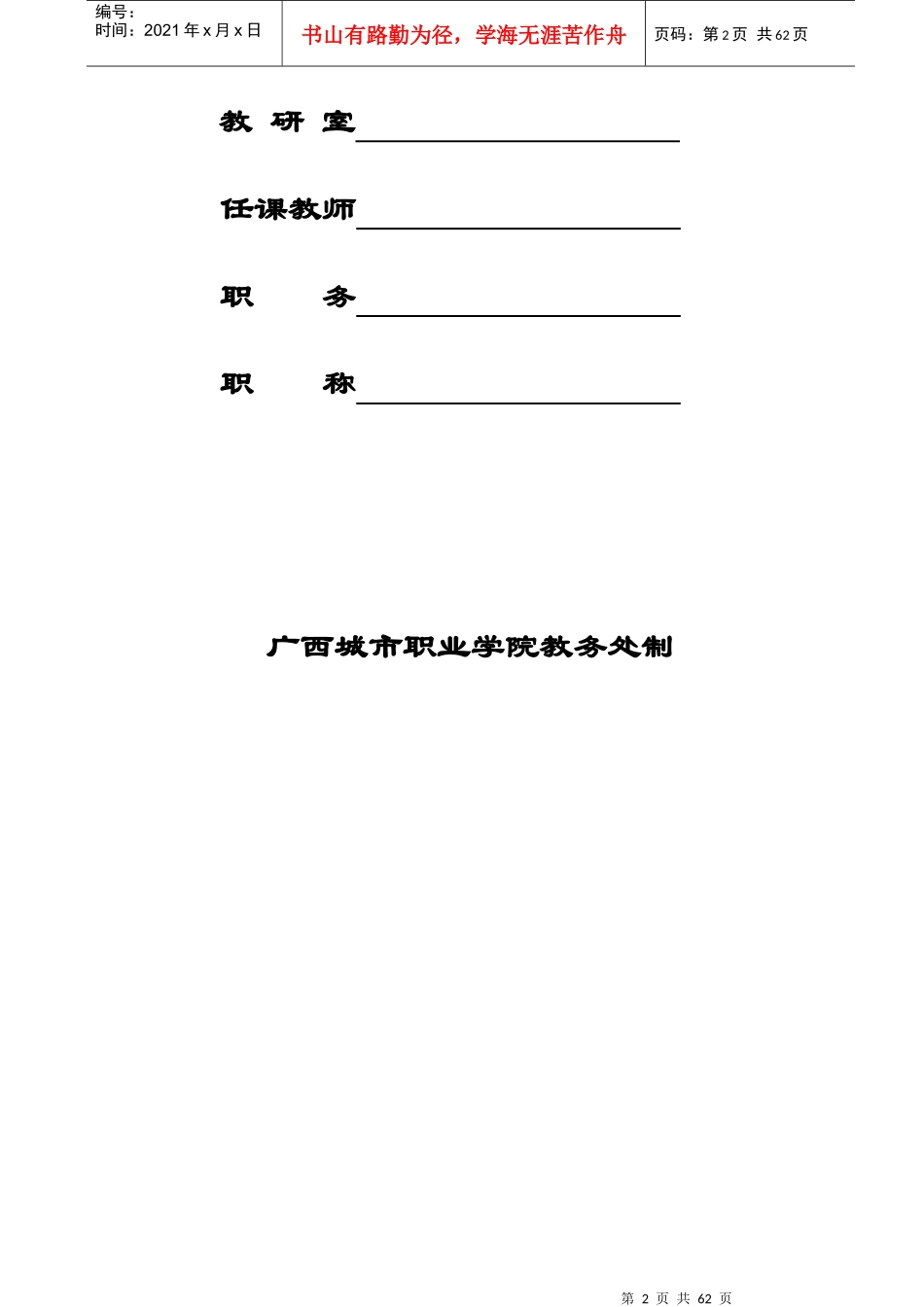

第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页广西城市职业学院教师教案（20~20学年第学期）课程名称年级第2页共62页第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页教研室任课教师职务职称广西城市职业学院教务处制第3页共62页第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页广西城市职业学院教案课程名称汽车发动机实训教案编写时间年月日授课教师授课对象授课方式理论课（）；实践、实训课（√）；实习（）课程教学总学时数64学分数4章节名称实训一常用工具学时分配课堂讲授学时；实践课4学时教学目标知识目标熟悉汽车修理常用工具的名称和正确使用方法，常用工具的维护保养知识。能力目标学会选择合理的工具进行操作。教学方法现场讲解+实际操作。教学重点和难点重点：通过观察了解常用工具的使用方法。教学过程设计（1）先对相关部件进行介绍（2）指导学生去认识各个部分（3）讲解个部分的功用（4）进行课堂考核教学内容备注第4页共62页第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共62页（一）、通用工具通用工具有手锤、起子、钳子、扳手等。1.手锤手锤，由锤头和手柄组成。锤头重量有0.25千克、0.5千克、0.75千克、1千克等。锤头形状有圆头和方头。手柄用硬杂木制成，长一般为320~350毫米。2.起子起子（又称螺丝刀），是用来拧紧或旋松带槽螺钉的工具。起子分木柄起子，穿心起子，夹柄起子，十字起子和偏心起子。起子的规格（杆部长）分：50毫米、65毫米、75毫米、100毫米、125毫米、150毫米、200毫米、250毫米、300毫米和350毫米等几种。使用起子时，要求起子刃口端应平齐，并与螺钉槽的宽度一致，起子上无油污。让起子口与螺钉槽完全吻合，起子中心线与螺钉中心线同心后，拧转起子，即可将螺钉拧紧或旋松。3.钳子钳子种类很多，汽车修理常用锂鱼钳和尖嘴钳两种。鲤鱼钳：用手夹持扁的或圆柱形零件，带刃口的可以切断金属。使用时，擦净钳子上的油污，以免工作时打滑。夹牢零件后，再弯曲或扭切；夹持大零件时，将钳口放大。不能用钳子拧转螺栓或螺母。尖嘴钳：用于在狭小地方夹持零件。第5页共62页第4页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共62页4.扳手用于折装有棱角的螺栓和螺母。汽车修理常用的有开口扳手、梅花扳手、套筒扳手、活络扳手、扭力扳手、管子扳手和特种扳手。开口扳手：开口宽度6~24毫米范围内有6件、8件两种。适用于折装一般标准规格的螺栓和螺母。梅花扳手：适用于折装5~27毫米范围的螺栓或螺母。每套梅花扳手有6件和8件两种。梅花扳手两端似套筒，有12个角，能将螺栓或螺母的头部套住，工作时不易滑脱。有些螺栓和螺母受周围条件的限制，梅花扳尤为适用。套筒扳手：每套有13件、17件、24件三种。适用于折装某些螺栓和螺母由于位置所限，普通扳手不能工作的地方。折装螺栓或螺母时，可根据需要选用不同的套筒和手柄。活络扳手：此种扳手的开度可以自由调节，适用于不规则的螺栓或螺母。使用时，应将钳口调整到与螺栓或螺母的对边距离同宽，并使其贴紧，让扳手可动钳口承受推力，固定钳口承受拉力。扳手长度有100毫米、150毫米、200毫米、250毫米、300毫米、375毫米、450毫米、600毫米几种。扭力扳手：用以配合套筒拧紧螺栓或螺母。在汽车修理中扭力扳手是不可缺少的，如气缸盖螺栓、曲轴轴承螺栓等的紧固都须使用扭力扳手。汽车修理使用的扭力扳手，其扭矩为2881牛顿米。特种扳手：或称棘轮扳手，应配合套筒扳手使用。一般用于螺栓或螺母在狭窄的地方拧紧或拆卸，它可以不变更扳手角度就能折卸或装配螺栓或螺母。（二）、专用工具汽车修理常用的专用工具有火花塞套筒、活塞环装卸钳、气门弹簧装卸钳、黄油枪、千斤项等。1.火花塞套筒火花塞套筒用于拆装发动机火花塞。套筒内六角对边尺寸为22~26毫米用，用于折装14毫米和18毫米的火花塞；套筒内六角对边为17毫米的，用于折装10毫米的火花塞。2.活塞环装卸钳活塞环装卸钳用于装卸发动机活塞环，避免活塞环...
