洋山LNG施工组织设计VIP专享VIP免费

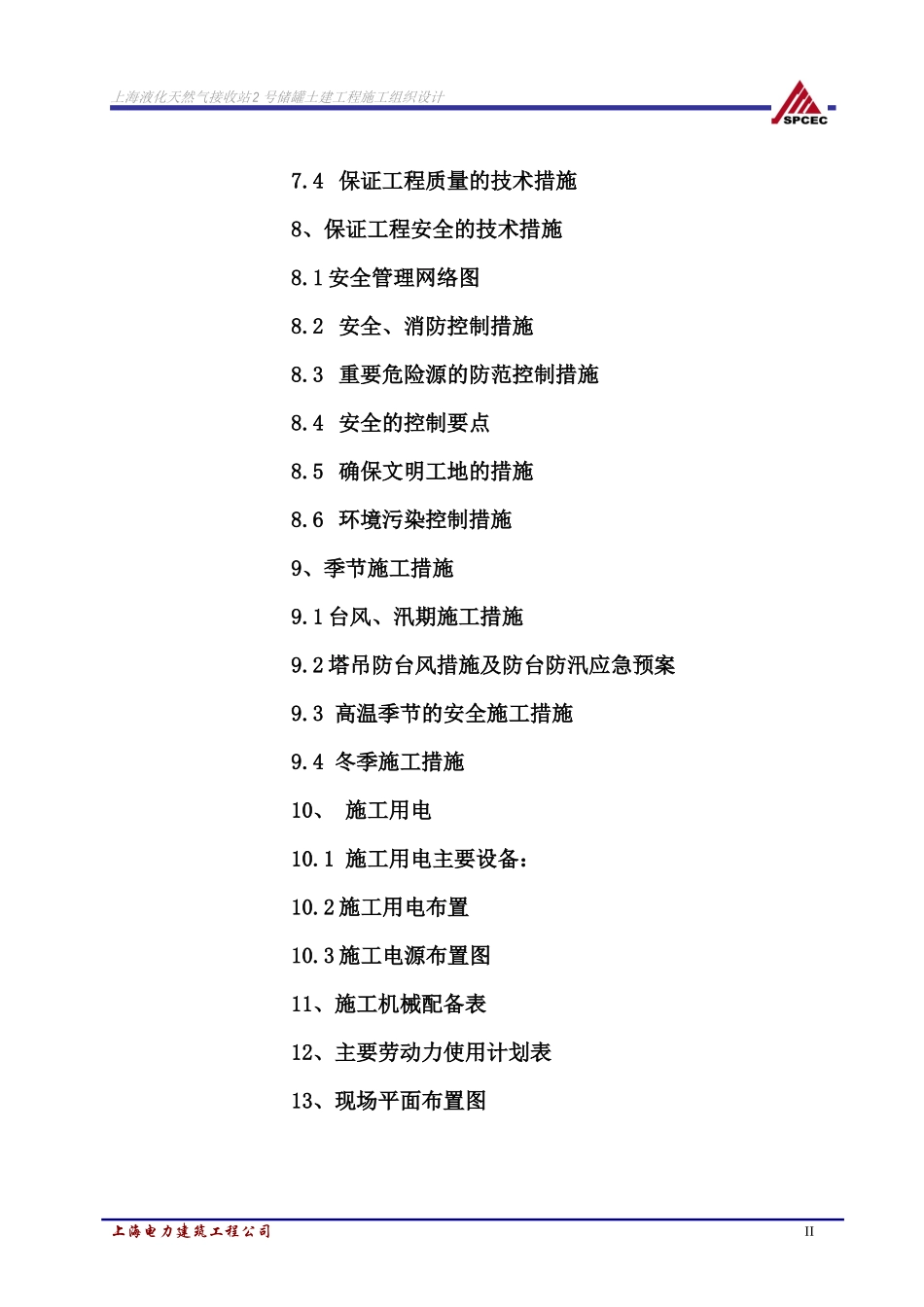

上海液化天然气接收站项目2号储罐土建工程施工组织设计编写：会签：审核：批准：上海电力建筑工程公司上海液化天然气接收站＃2储罐土建工程项目部二○○七年六月1上海液化天然气接收站2号储罐土建工程施工组织设计目录1、工程概况1.1工程简述1.2工程特点2、工程目标2.1工程质量2.2职业安全健康指标2.3环境指标3、组织机构图4、新工艺、新技术、新设备的运用4.1DOKA模板体系4.2储罐施工预应力工艺5、工程进度计划6、主要施工方案6.1基础底板6.2墙体施工方案6.3混凝土屋顶7、工程质量保证措施7.1质量管理体系7.2质量的控制要点7.3储罐施工原材料控制及检验上海电力建筑工程公司I上海液化天然气接收站2号储罐土建工程施工组织设计7.4保证工程质量的技术措施8、保证工程安全的技术措施8.1安全管理网络图8.2安全、消防控制措施8.3重要危险源的防范控制措施8.4安全的控制要点8.5确保文明工地的措施8.6环境污染控制措施9、季节施工措施9.1台风、汛期施工措施9.2塔吊防台风措施及防台防汛应急预案9.3高温季节的安全施工措施9.4冬季施工措施10、施工用电10.1施工用电主要设备：10.2施工用电布置10.3施工电源布置图11、施工机械配备表12、主要劳动力使用计划表13、现场平面布置图上海电力建筑工程公司II上海液化天然气接收站2号储罐土建工程施工组织设计1、工程概况1.1工程简述上海液化天然气接收站工程位于洋山深水港西门堂岛上，整个工程分2期完成，其中一期工程包括3座165000m3储罐、设备装卸码头及其他接收站管线和建构筑物等；我公司承接的是2号储罐土建工程。2号储罐土建工程由罐体基础、罐体外墙板和罐体穹顶组成，其中基础最大直径84m、最大厚度1.2m，自下而上共有填充层、防水层、垫层和基础底板四道工序；外墙板（不包括环梁）总高40.52m，共分十次浇筑完成，1～9次浇筑高度4.06m，第10次浇筑高度3.98m，墙板施工采用DOKA模板系统，该系统的提升由布置在罐体四周的3台塔吊完成；穹顶包括罐顶和环梁，罐顶采用金属甲板为混凝土底模，环梁是预应力系统的集中张拉、锚固部位。1.2工程特点1)钢筋采用英标BS460标准，属高强度钢筋；2)在基础采用两种不同等级的混凝土浇筑而成；3)罐体结构中钢筋密集、埋件埋管众多，且埋件埋管的精度要求高；4)罐体施工区域空间较小，且施工用大型设备较多（土建布置3台塔吊、3台布料机），土建、安装相互协调的工作较多；5)土建施工阶段，安装就已经穿插进行，从而形成了不同工种交叉作业，给安全管理带来了一定的难度。2、工程目标2.1工程质量(1)分部、分项工程合格率100%；(2)单位工程一次验收合格率100%；(3)LNG储罐工程获“上海市建设工程优质结构奖”；(4)LNG储罐工程确保获上海市建设工程“白玉兰”奖；(5)争创国家鲁班奖。2.2职业安全健康指标：(1)重伤以上人身伤亡事故为“零”；(2)轻伤负伤率年千人负伤率<3‰；(3)重大机械设备事故为“零”；(4)重大火灾事故为“零”；(5)重大交通事故为0，一般交通事故（全责）不超过1起；2.3环境指标(1)废料排放污染事故为0；(2)施工场界噪音符合GB12523-90标准要求；(3)生活、生产污水排放符合GB8978-96标准要求；(4)固体废料无组织排放为零，危险废料受控处置100%。上海电力建筑工程公司1上海液化天然气接收站2号储罐土建工程施工组织设计3、组织机构图上海电力建筑工程公司2上海液化天然气接收站2号储罐土建工程施工组织设计4、新工艺、新技术、新设备的运用4.1DOKA模板体系4.1.2体系组成上海电力建筑工程公司质量管理HSE管理施工组织技术管理3上海液化天然气接收站2号储罐土建工程施工组织设计4.1.2模板吊运模板体系在地面拼装，用吊机运至使用部位，提升详见下图：上海电力建筑工程公司4上海液化天然气接收站2号储罐土建工程施工组织设计4.1.3提升顺序详见下图：上海电力建筑工程公司5上海液化天然气接收站2号储罐土建工程施工组织设计上海电力建筑工程公司6上海液化天然气接收站2号储罐土建工程施工组织设计上海电力建筑工程公司7上海液化天然气接收站2号储罐土建工程施工组织设计上海电力建筑工程公司8上海液化天然气接收站2号储罐土建工程施工组织设计上海电力建筑工程公司9上海液化天然气接收站2...
