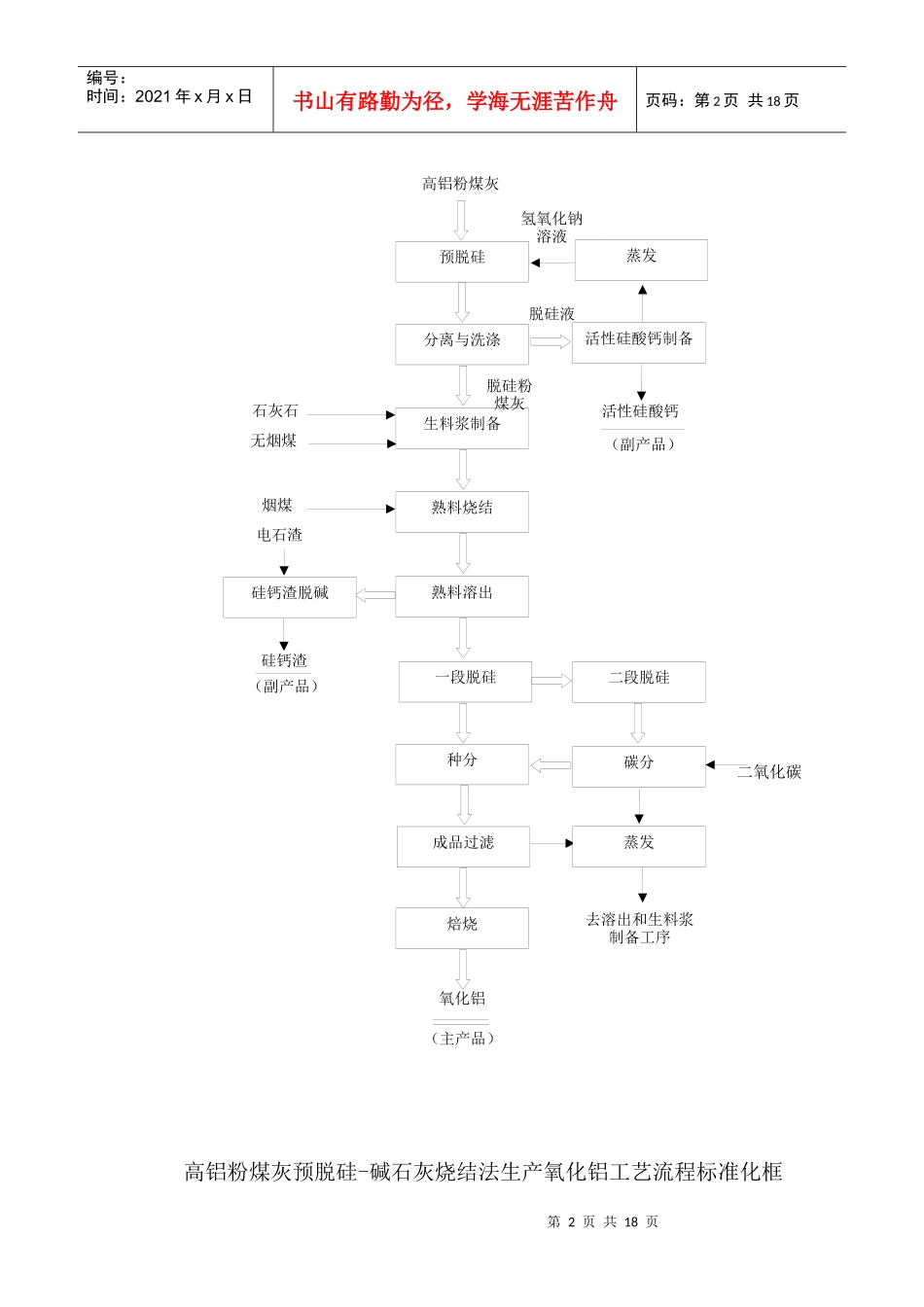

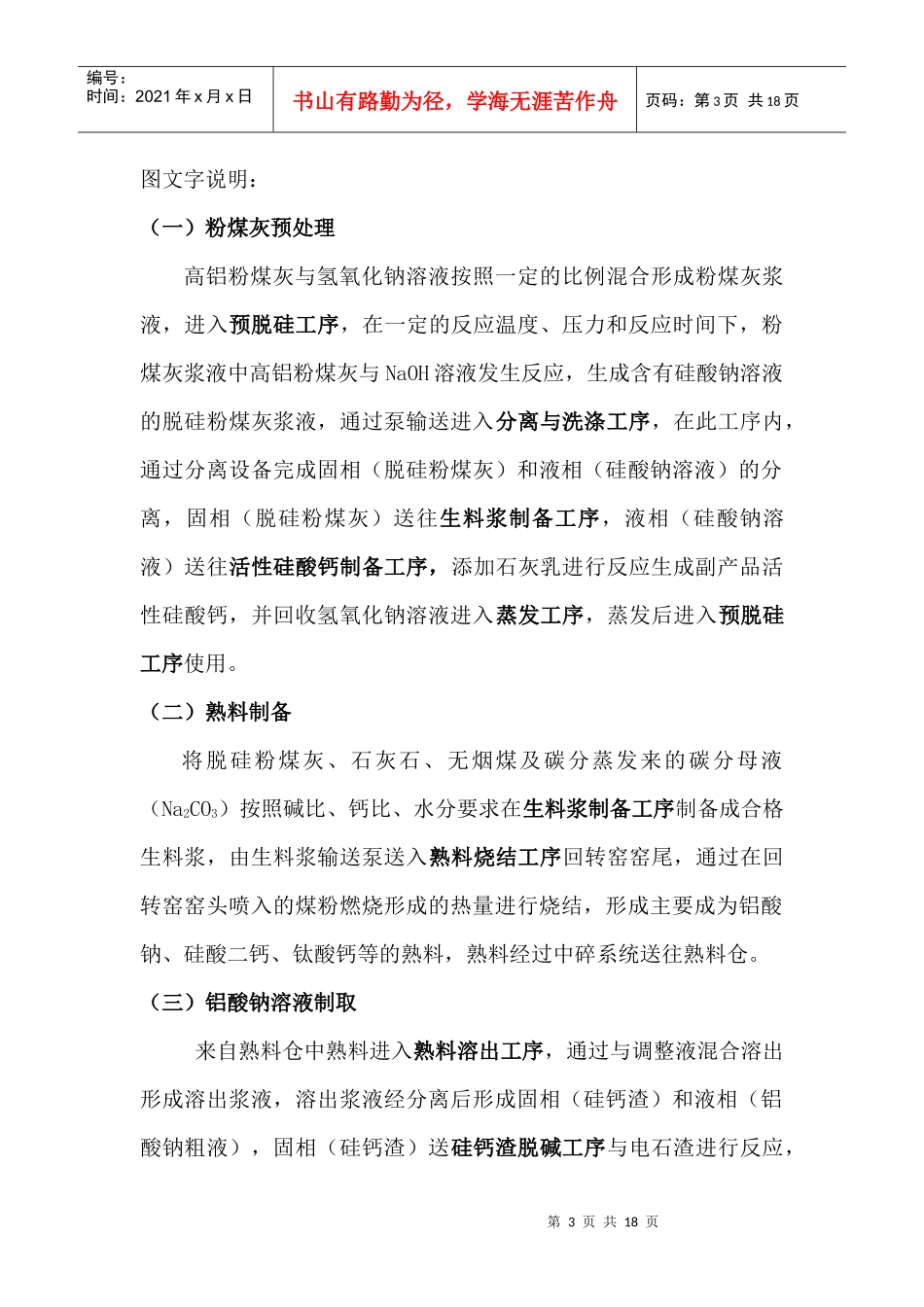

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页高铝粉煤灰预脱硅－碱石灰烧结法生产氧化铝工艺流程标准化框图第2页共18页第1页共18页预脱硅分离与洗涤石灰石生料浆制备活性硅酸钙熟料烧结熟料溶出一段脱硅种分成品过滤焙烧二段脱硅无烟煤硅钙渣高铝粉煤灰氧化铝活性硅酸钙制备蒸发烟煤碳分蒸发（主产品）（副产品）（副产品）脱硅液脱硅粉煤灰氢氧化钠溶液电石渣硅钙渣脱碱去溶出和生料浆制备工序编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页高铝粉煤灰预脱硅-碱石灰烧结法生产氧化铝工艺流程标准化框二氧化碳第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页图文字说明：（一）粉煤灰预处理高铝粉煤灰与氢氧化钠溶液按照一定的比例混合形成粉煤灰浆液，进入预脱硅工序，在一定的反应温度、压力和反应时间下，粉煤灰浆液中高铝粉煤灰与NaOH溶液发生反应，生成含有硅酸钠溶液的脱硅粉煤灰浆液，通过泵输送进入分离与洗涤工序，在此工序内，通过分离设备完成固相（脱硅粉煤灰）和液相（硅酸钠溶液）的分离，固相（脱硅粉煤灰）送往生料浆制备工序，液相（硅酸钠溶液）送往活性硅酸钙制备工序，添加石灰乳进行反应生成副产品活性硅酸钙，并回收氢氧化钠溶液进入蒸发工序，蒸发后进入预脱硅工序使用。（二）熟料制备将脱硅粉煤灰、石灰石、无烟煤及碳分蒸发来的碳分母液（Na2CO3）按照碱比、钙比、水分要求在生料浆制备工序制备成合格生料浆，由生料浆输送泵送入熟料烧结工序回转窑窑尾，通过在回转窑窑头喷入的煤粉燃烧形成的热量进行烧结，形成主要成为铝酸钠、硅酸二钙、钛酸钙等的熟料，熟料经过中碎系统送往熟料仓。（三）铝酸钠溶液制取来自熟料仓中熟料进入熟料溶出工序，通过与调整液混合溶出形成溶出浆液，溶出浆液经分离后形成固相（硅钙渣）和液相（铝酸钠粗液），固相（硅钙渣）送硅钙渣脱碱工序与电石渣进行反应，第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页生成碱含量符合要求的副产品硅钙渣，液相（铝酸钠粗液）进入一段脱硅工序，经过高温高压一段脱硅反应后，一部分铝酸钠溶液送往种分工序，另一部分铝酸钠溶液继续添加石灰乳进行深度脱硅反应，反应后的铝酸钠精液送往碳分工序。（四）氧化铝的制取送往碳分工序的铝酸钠精液在碳分槽中通入二氧化碳进行连续碳酸化分解，分解生成的氢氧化铝经种子过滤机进行过滤，滤饼送往种分工序作为晶种，滤液送蒸发工序进行回用。由一段脱硅工序送来的铝酸钠溶液与碳分工序送来的氢氧化铝晶种进行混合降温，形成高固含的氢氧化铝浆液送往成品过滤工序，通过过滤机进行分离与洗涤，液相送往蒸发，固相氢氧化铝送往焙烧工序，通过焙烧炉将氢氧化铝生产成冶金级的氧化铝（主产品）。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页高铝粉煤灰预脱硅－碱石灰烧结法提取氧化铝物料流量标准化框图（高铝粉煤灰中氧化铝含量48%，年产24万吨氧化铝）第6页共18页第5页共18页预脱硅分离与洗涤石灰石（60t/h）生料浆制备活性硅酸钙（22t/h）熟料烧结熟料溶出硅钙渣脱碱一段脱硅种分成品过滤焙烧二段脱硅硅钙渣（80t/h）高铝粉煤灰（75t/h）氧化铝（30t/h）活性硅酸钙制备蒸发烟煤（23t/h）碳分蒸发（主产品）（副产品）（副产品）脱硅液220方/h干脱硅粉煤灰64t/h氢氧化钠溶液循环量（188方/h）补充烧碱（2.0t/h）苛化液300方/h生料浆200方/h熟料140t/h溶出来粗液362t/h115方/h265方/h氢氧化铝46t/h260方/h283t/h32t/h编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页24万吨/年氧化铝主要生产和消耗量（高铝粉煤灰中氧化铝含量48%，年产24万吨氧化铝）二氧化碳电石渣（8t/h）生石灰11t/h第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页主要物料消耗量（万吨/年）主要产品量（万吨/年）粉煤灰60氧化铝24石灰石80活性硅酸钙18氢氧化钠1.6...
