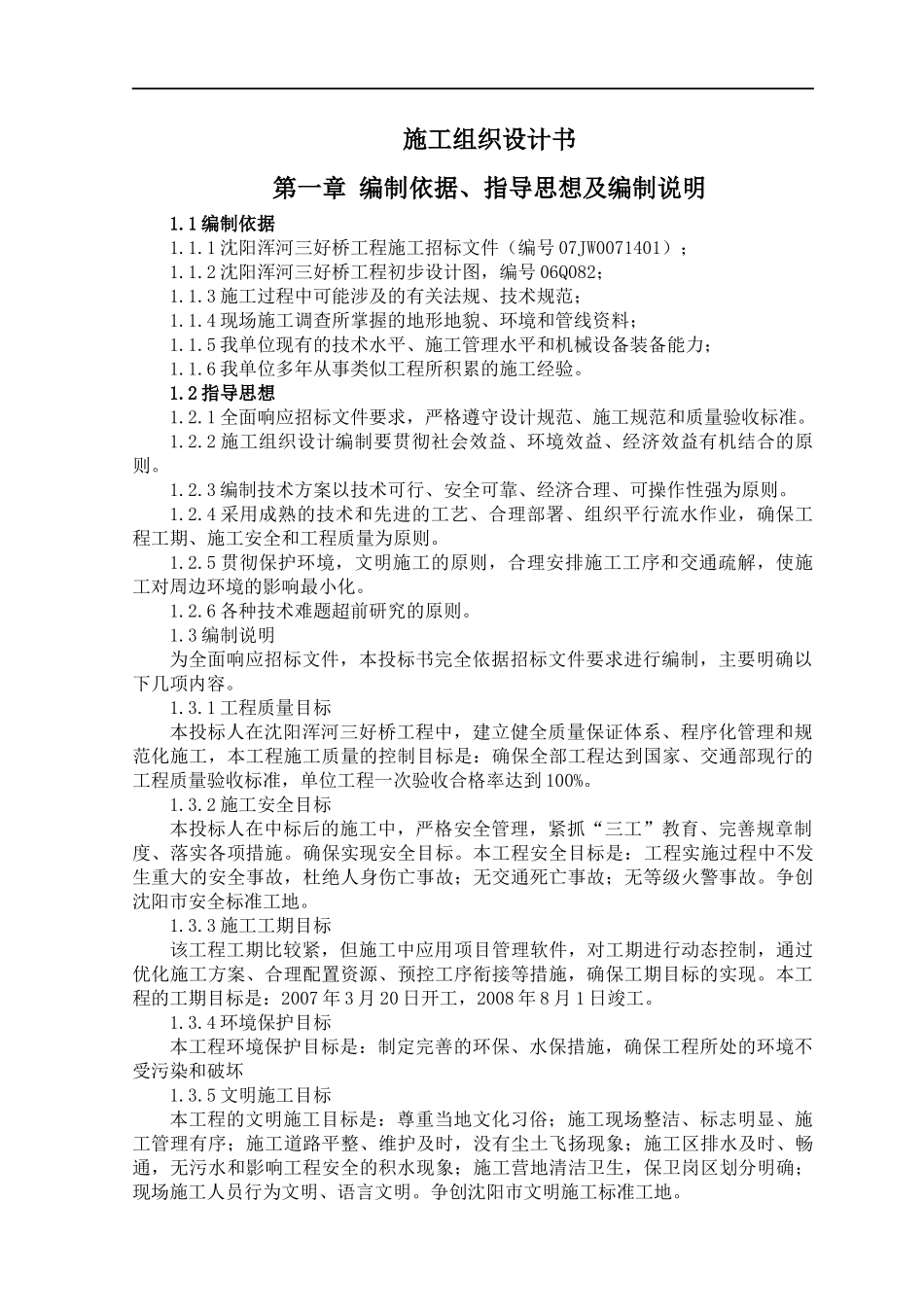

施工组织设计书第一章编制依据、指导思想及编制说明1.1编制依据1.1.1沈阳浑河三好桥工程施工招标文件（编号07JW0071401）；1.1.2沈阳浑河三好桥工程初步设计图，编号06Q082；1.1.3施工过程中可能涉及的有关法规、技术规范；1.1.4现场施工调查所掌握的地形地貌、环境和管线资料；1.1.5我单位现有的技术水平、施工管理水平和机械设备装备能力；1.1.6我单位多年从事类似工程所积累的施工经验。1.2指导思想1.2.1全面响应招标文件要求，严格遵守设计规范、施工规范和质量验收标准。1.2.2施工组织设计编制要贯彻社会效益、环境效益、经济效益有机结合的原则。1.2.3编制技术方案以技术可行、安全可靠、经济合理、可操作性强为原则。1.2.4采用成熟的技术和先进的工艺、合理部署、组织平行流水作业，确保工程工期、施工安全和工程质量为原则。1.2.5贯彻保护环境，文明施工的原则，合理安排施工工序和交通疏解，使施工对周边环境的影响最小化。1.2.6各种技术难题超前研究的原则。1.3编制说明为全面响应招标文件，本投标书完全依据招标文件要求进行编制，主要明确以下几项内容。1.3.1工程质量目标本投标人在沈阳浑河三好桥工程中，建立健全质量保证体系、程序化管理和规范化施工，本工程施工质量的控制目标是：确保全部工程达到国家、交通部现行的工程质量验收标准，单位工程一次验收合格率达到100%。1.3.2施工安全目标本投标人在中标后的施工中，严格安全管理，紧抓“三工”教育、完善规章制度、落实各项措施。确保实现安全目标。本工程安全目标是：工程实施过程中不发生重大的安全事故，杜绝人身伤亡事故；无交通死亡事故；无等级火警事故。争创沈阳市安全标准工地。1.3.3施工工期目标该工程工期比较紧，但施工中应用项目管理软件，对工期进行动态控制，通过优化施工方案、合理配置资源、预控工序衔接等措施，确保工期目标的实现。本工程的工期目标是：2007年3月20日开工，2008年8月1日竣工。1.3.4环境保护目标本工程环境保护目标是：制定完善的环保、水保措施，确保工程所处的环境不受污染和破坏1.3.5文明施工目标本工程的文明施工目标是：尊重当地文化习俗；施工现场整洁、标志明显、施工管理有序；施工道路平整、维护及时，没有尘土飞扬现象；施工区排水及时、畅通，无污水和影响工程安全的积水现象；施工营地清洁卫生，保卫岗区划分明确；现场施工人员行为文明、语言文明。争创沈阳市文明施工标准工地。1.3.6施工力量配置针对招标文件中所提的安全、文明施工、质量和工期要求，根据施工组织设计确定的各项目标，从劳、材、机等诸方面进行资源配置优化，提出既符合本工程特点，又体现我们优势的配置方案和管理组织模式。1.3.7技术保证措施根据工程施工特点和我们的施工管理经验，以按期、优质、经济地完成本工程施工为目标，提出各项技术保证措施。第二章工程概况2.1工程项目概况本工程位于沈阳市和平区正南侧、浑河上，工程南起长白工业区长白东路，北联和平区三好街，为沈阳主城和平区与长白工业区的重要联接线。三好桥桥位距上游浑河桥约2.5公里,距下游工农大桥3.8公里。桥梁全长900米，由主桥和引桥两部分组成。主桥全宽34米，引桥全宽由34米过渡到32米。主桥为中承式钢箱拱斜拉桥。桥式布置为:引桥(预应力混凝土连续箱梁)35+35+40+35+35+40+35+35=290m+主桥(中承式钢箱拱斜拉组合体系)(35+100+100+35=270)m＋35+40+40+40+35+35+40+40+35=340m引桥(预应力混凝土连续箱梁)。2.1.1主桥结构主桥桥型为钢拱斜拉桥，跨径布置为35+100+100+35m；桥梁全宽，200m主跨为34m，35米边跨为32m。桥上设2.5%双向纵坡,竖曲线半径5000m.主梁采用单箱三室流线型等截面预应力混凝土箱梁。拉索区梁宽34m,非拉索区32m,梁高2.4m,采用C60混凝土.标准梁段顶板厚0.25m,腹板厚0.5m,底板0.25m;在桥墩及桥塔设置内横梁,以保证支座处集中力的传递,在拉索区每隔8米与斜拉索对应位置设置斜拉索横梁,并延伸至拉索锚固位置,与拉索锚块形成一个传力整体。钢主塔外观横立面看呈斜伸的双网球排型,与竖直方向立面呈1:2.5的倾斜角,塔高60.1m,其中桥面标高以上部分约54m;采用钢箱截面,截面高度3.2米、宽度2.5米,拱外倾角度21...
