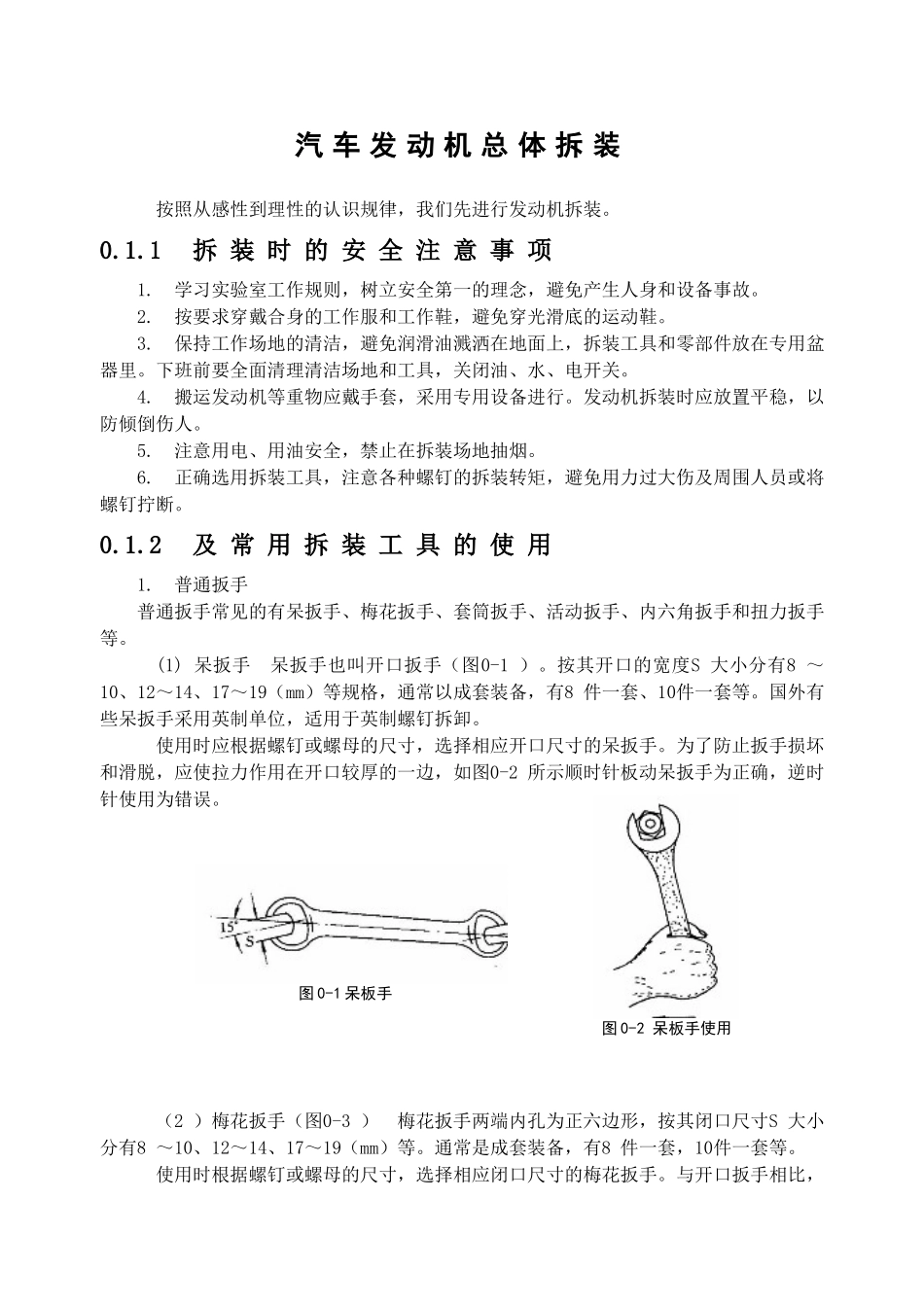

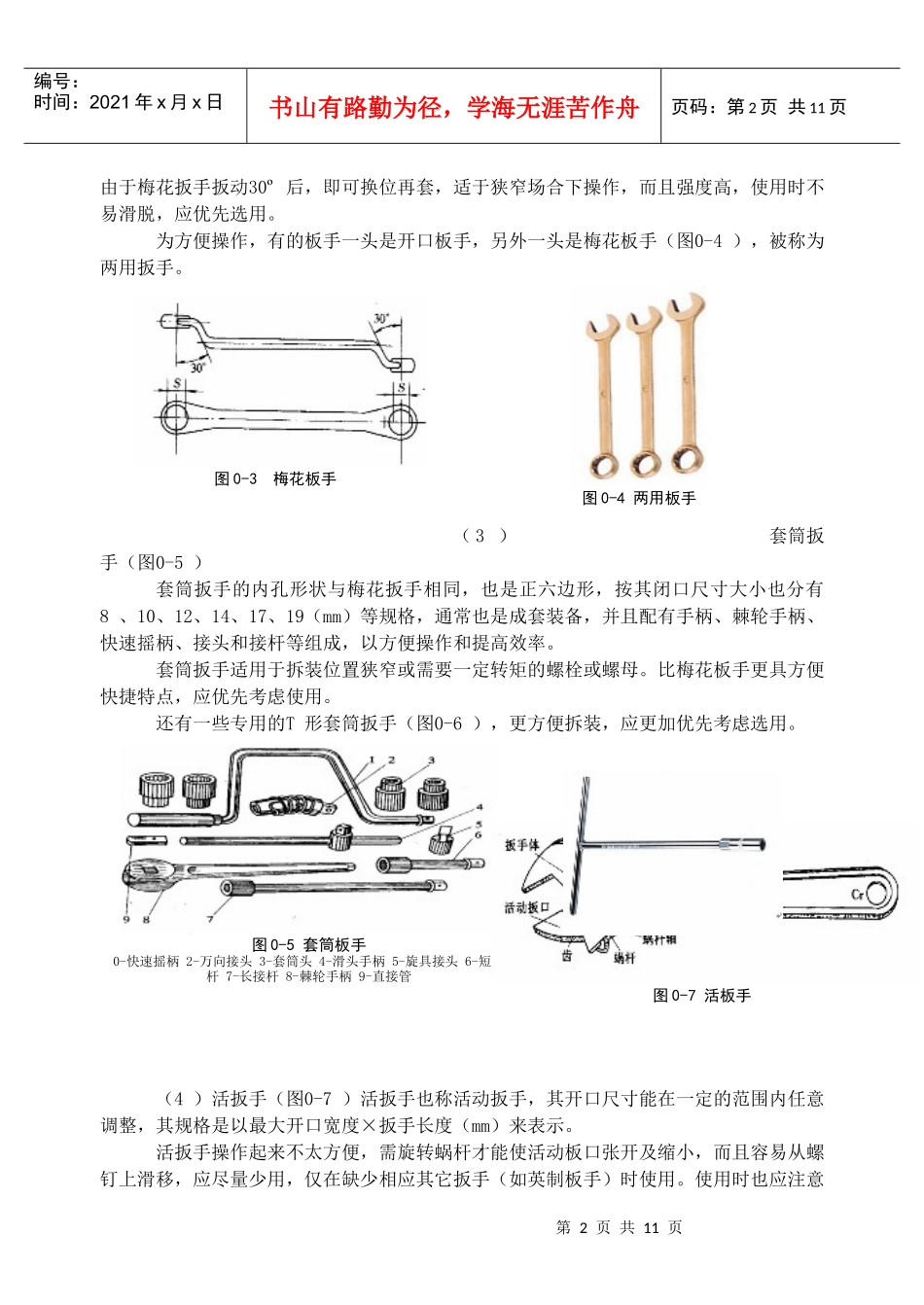

汽车发动机总体拆装按照从感性到理性的认识规律，我们先进行发动机拆装。0.1.1拆装时的安全注意事项1.学习实验室工作规则，树立安全第一的理念，避免产生人身和设备事故。2.按要求穿戴合身的工作服和工作鞋，避免穿光滑底的运动鞋。3.保持工作场地的清洁，避免润滑油溅洒在地面上，拆装工具和零部件放在专用盆器里。下班前要全面清理清洁场地和工具，关闭油、水、电开关。4.搬运发动机等重物应戴手套，采用专用设备进行。发动机拆装时应放置平稳，以防倾倒伤人。5.注意用电、用油安全，禁止在拆装场地抽烟。6.正确选用拆装工具，注意各种螺钉的拆装转矩，避免用力过大伤及周围人员或将螺钉拧断。0.1.2及常用拆装工具的使用1.普通扳手普通扳手常见的有呆扳手、梅花扳手、套筒扳手、活动扳手、内六角扳手和扭力扳手等。(1)呆扳手呆扳手也叫开口扳手（图0-1）。按其开口的宽度S大小分有8～10、12～14、17～19（mm）等规格，通常以成套装备，有8件一套、10件一套等。国外有些呆扳手采用英制单位，适用于英制螺钉拆卸。使用时应根据螺钉或螺母的尺寸，选择相应开口尺寸的呆扳手。为了防止扳手损坏和滑脱，应使拉力作用在开口较厚的一边，如图0-2所示顺时针板动呆扳手为正确，逆时针使用为错误。（2）梅花扳手（图0-3）梅花扳手两端内孔为正六边形，按其闭口尺寸S大小分有8～10、12～14、17～19（mm）等。通常是成套装备，有8件一套，10件一套等。使用时根据螺钉或螺母的尺寸，选择相应闭口尺寸的梅花扳手。与开口扳手相比，图0-1呆板手图0-2呆板手使用第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页由于梅花扳手扳动30º后，即可换位再套，适于狭窄场合下操作，而且强度高，使用时不易滑脱，应优先选用。为方便操作，有的板手一头是开口板手，另外一头是梅花板手（图0-4），被称为两用扳手。（3）套筒扳手（图0-5）套筒扳手的内孔形状与梅花扳手相同，也是正六边形，按其闭口尺寸大小也分有8、10、12、14、17、19（mm）等规格，通常也是成套装备，并且配有手柄、棘轮手柄、快速摇柄、接头和接杆等组成，以方便操作和提高效率。套筒扳手适用于拆装位置狭窄或需要一定转矩的螺栓或螺母。比梅花板手更具方便快捷特点，应优先考虑使用。还有一些专用的T形套筒扳手（图0-6），更方便拆装，应更加优先考虑选用。（4）活扳手（图0-7）活扳手也称活动扳手，其开口尺寸能在一定的范围内任意调整，其规格是以最大开口宽度×扳手长度（mm）来表示。活扳手操作起来不太方便，需旋转蜗杆才能使活动板口张开及缩小，而且容易从螺钉上滑移，应尽量少用，仅在缺少相应其它扳手（如英制板手）时使用。使用时也应注意图0-3梅花板手图0-4两用板手图0-5套筒板手0-快速摇柄2-万向接头3-套筒头4-滑头手柄5-旋具接头6-短接杆7-长接杆8-棘轮手柄9-直接管图0-6T形套筒板手图0-7活板手第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页使拉力作用在开口较厚的一边（图0-8）。（5）扭力扳手（图0-9）扭力扳手与套筒板手中的套筒头配合使用，可以直接读出所施转矩的大小，适用于发动机连杆螺母、缸盖螺钉、曲轴主轴承紧固螺钉、飞轮螺钉等重要螺钉的紧固上。扭力扳手常用的形式有刻度盘式和预置式，其规格是以最大可测转矩来划分，如预置扭力扳手有20、100、250、300、760、2000N•m等种。（6）内六角扳手（图0-10）内六角扳手用来拆装内六角螺栓（螺塞），以六角形对边尺寸S表示，有3～27mm尺寸13种。2.螺丝旋具螺丝旋具又称螺丝刀、起子、改锥，用来拆装小螺钉，分一字槽和十字槽两种。螺丝旋具由手柄、刀体和刃口组成（图0-11），其规格以刀体部分的长度来表示。常用的规格有100mm、150mm、200mm和300mm等几种。使用时应根据螺钉沟槽的形状和宽度选用相应的规格。旋松螺钉时，除施加旋转力矩外，还应施加适当的轴向力，以防滑脱损坏零件。3.手锤手锤有多种形式（图0-12），一端平图0-8活板手使用a.刻度盘式b.预置扭力扳手图0-9扭力板手图0-10内六角扳手图0-11螺丝旋具0-手柄2-刀体3-刃口图0-12手锤第4页共11页第3页共11页编...
