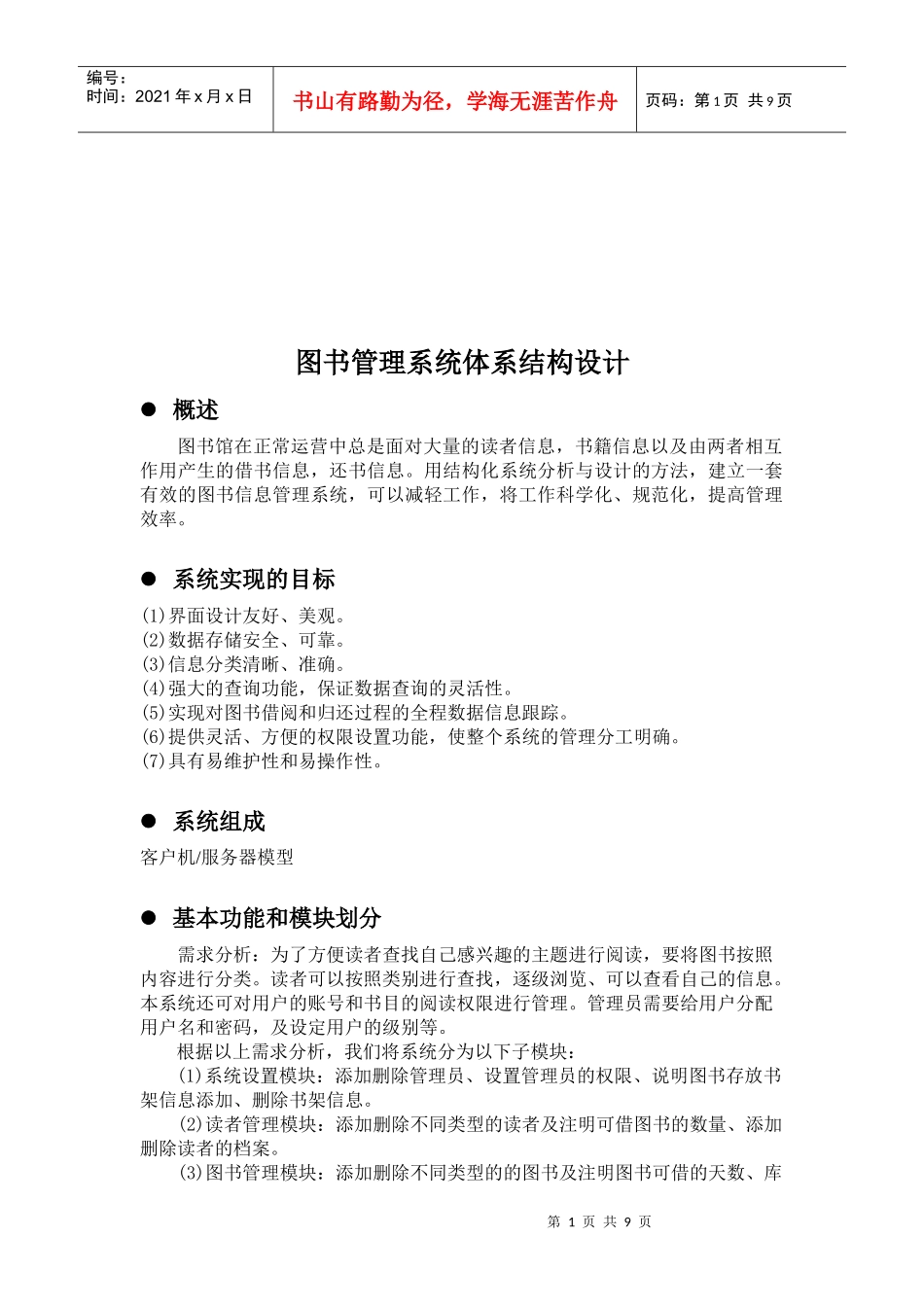

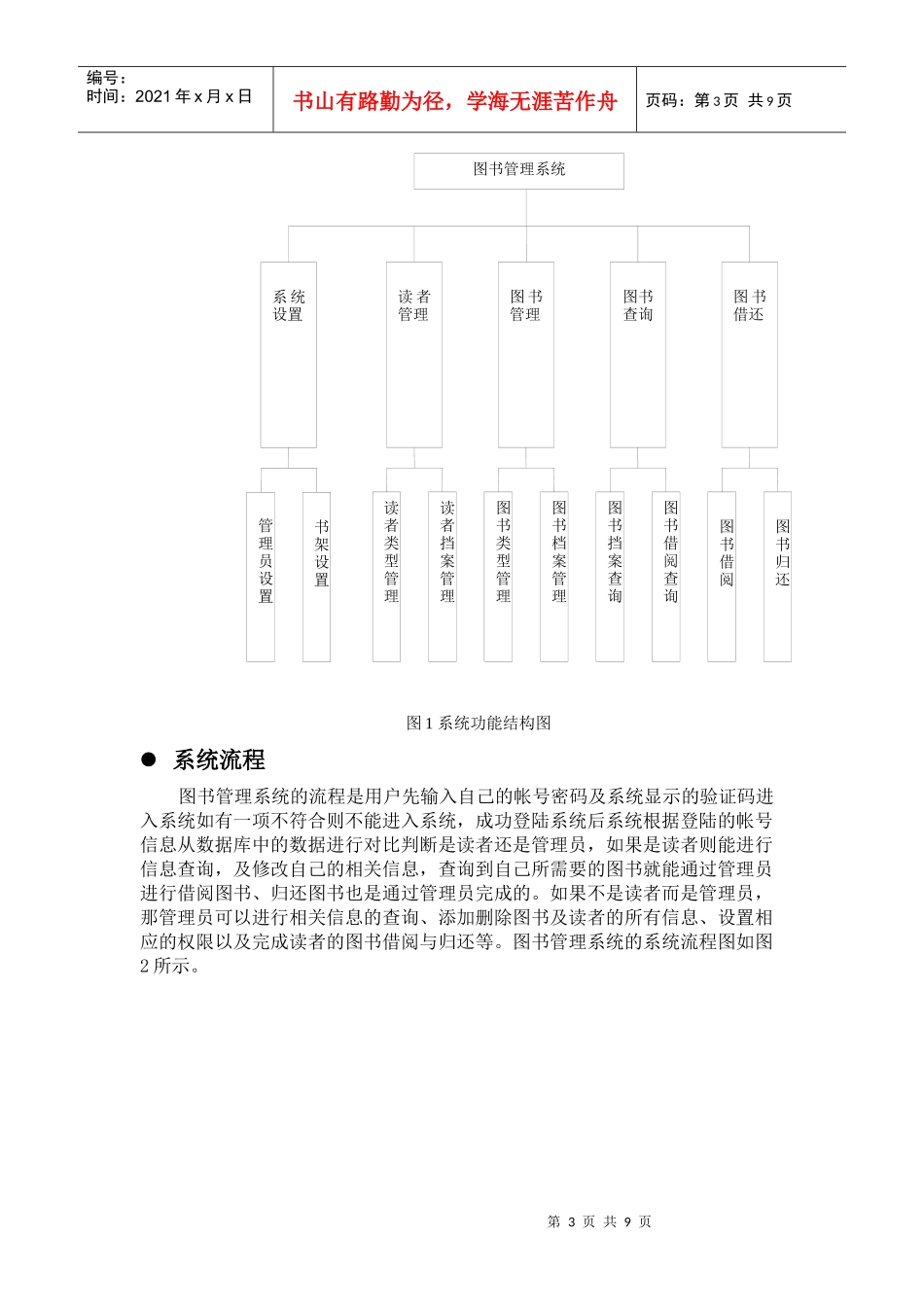

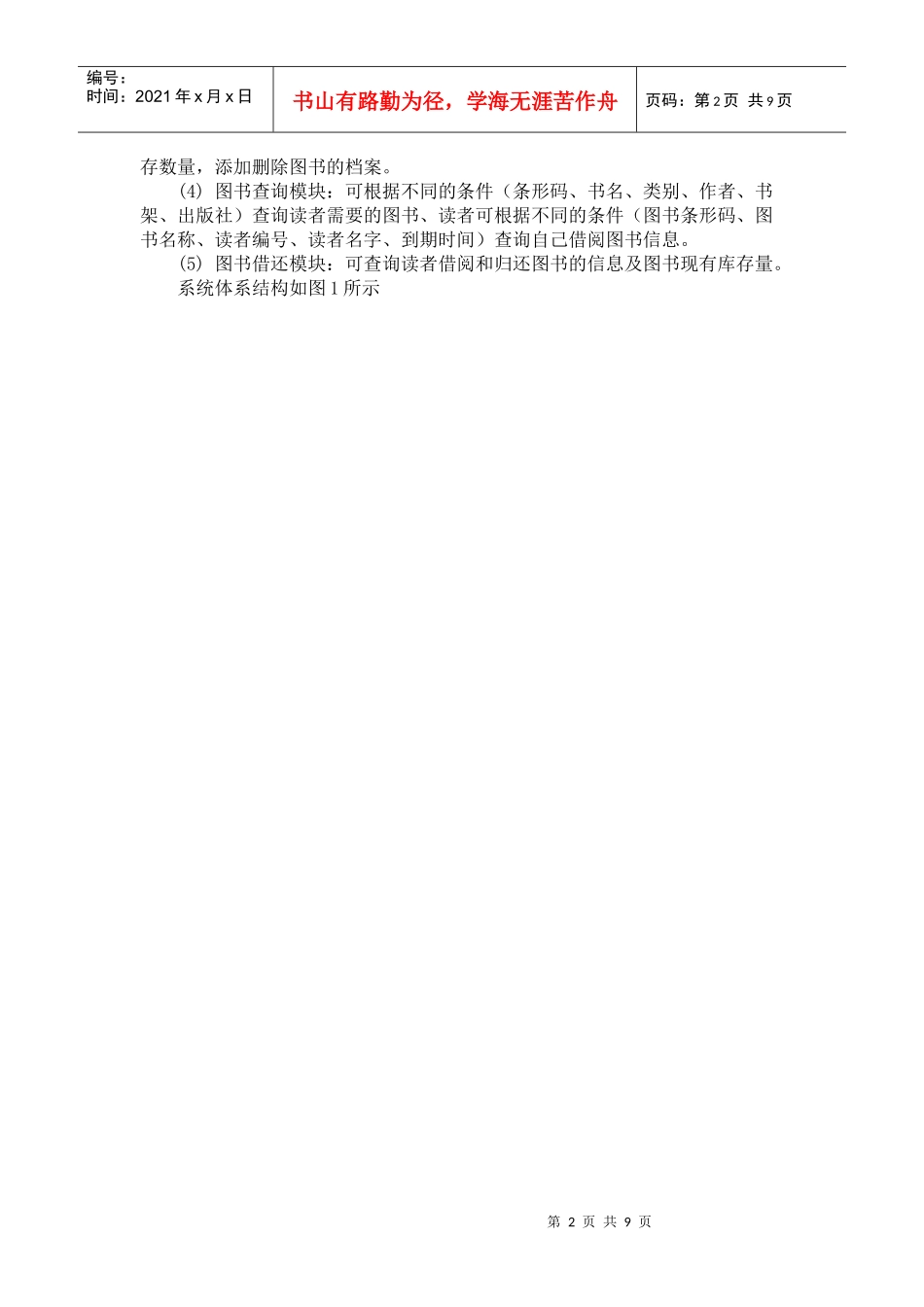

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页图书管理系统体系结构设计概述图书馆在正常运营中总是面对大量的读者信息，书籍信息以及由两者相互作用产生的借书信息，还书信息。用结构化系统分析与设计的方法，建立一套有效的图书信息管理系统，可以减轻工作，将工作科学化、规范化，提高管理效率。系统实现的目标(1)界面设计友好、美观。(2)数据存储安全、可靠。(3)信息分类清晰、准确。(4)强大的查询功能，保证数据查询的灵活性。(5)实现对图书借阅和归还过程的全程数据信息跟踪。(6)提供灵活、方便的权限设置功能，使整个系统的管理分工明确。(7)具有易维护性和易操作性。系统组成客户机/服务器模型基本功能和模块划分需求分析：为了方便读者查找自己感兴趣的主题进行阅读，要将图书按照内容进行分类。读者可以按照类别进行查找，逐级浏览、可以查看自己的信息。本系统还可对用户的账号和书目的阅读权限进行管理。管理员需要给用户分配用户名和密码，及设定用户的级别等。根据以上需求分析，我们将系统分为以下子模块：(1)系统设置模块：添加删除管理员、设置管理员的权限、说明图书存放书架信息添加、删除书架信息。(2)读者管理模块：添加删除不同类型的读者及注明可借图书的数量、添加删除读者的档案。(3)图书管理模块：添加删除不同类型的的图书及注明图书可借的天数、库第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页存数量，添加删除图书的档案。(4)图书查询模块：可根据不同的条件（条形码、书名、类别、作者、书架、出版社）查询读者需要的图书、读者可根据不同的条件（图书条形码、图书名称、读者编号、读者名字、到期时间）查询自己借阅图书信息。(5)图书借还模块：可查询读者借阅和归还图书的信息及图书现有库存量。系统体系结构如图1所示第3页共9页第2页共9页图书管理系统系统设置管理员设置书架设置读者管理读者类型管理读者挡案管理图书管理图书类型管理图书档案管理图书查询图书挡案查询图书借阅查询图书借还图书借阅图书归还编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页图1系统功能结构图系统流程图书管理系统的流程是用户先输入自己的帐号密码及系统显示的验证码进入系统如有一项不符合则不能进入系统，成功登陆系统后系统根据登陆的帐号信息从数据库中的数据进行对比判断是读者还是管理员，如果是读者则能进行信息查询，及修改自己的相关信息，查询到自己所需要的图书就能通过管理员进行借阅图书、归还图书也是通过管理员完成的。如果不是读者而是管理员，那管理员可以进行相关信息的查询、添加删除图书及读者的所有信息、设置相应的权限以及完成读者的图书借阅与归还等。图书管理系统的系统流程图如图2所示。第4页共9页第3页共9页登陆系统是否登陆判断身份管理员读者信息查询图书借阅图书归还图书信息读者信息借阅管理否编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页图2图书管理系统的流程图模块数据流图(1)图书借阅系统完成用户的借书过程，其数据流图如图3所示。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页图3借阅系统的数据流图(2)还书系统完成图书的归还过程，其数据流图如图4所示。图4归还系统的数据流图（3）图书档案管理系统为用户提供图书档案信息，其数据流图如图5所示。图5图书档案管理数据流图（4）读者档案系统用于记录读者的详细信息，其数据流图如图6所示。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页图6读者档案管理数据流图数据库概念结构设计下面用E-R图的方法对系统数据结构进行说明。图书管理系统中要有图书，图书是图书管理系统中密不可分的部分，因此要创建一图书信息实体，用来保存图书的详细信息。图书信息实体属性图如图7所示。图7图书信息实体属性图读者是图书管理系统重要组成部分，这里创建了一个读者信息实体，用来存储读者的详细信息。读者信息实体E-R图如图8...
