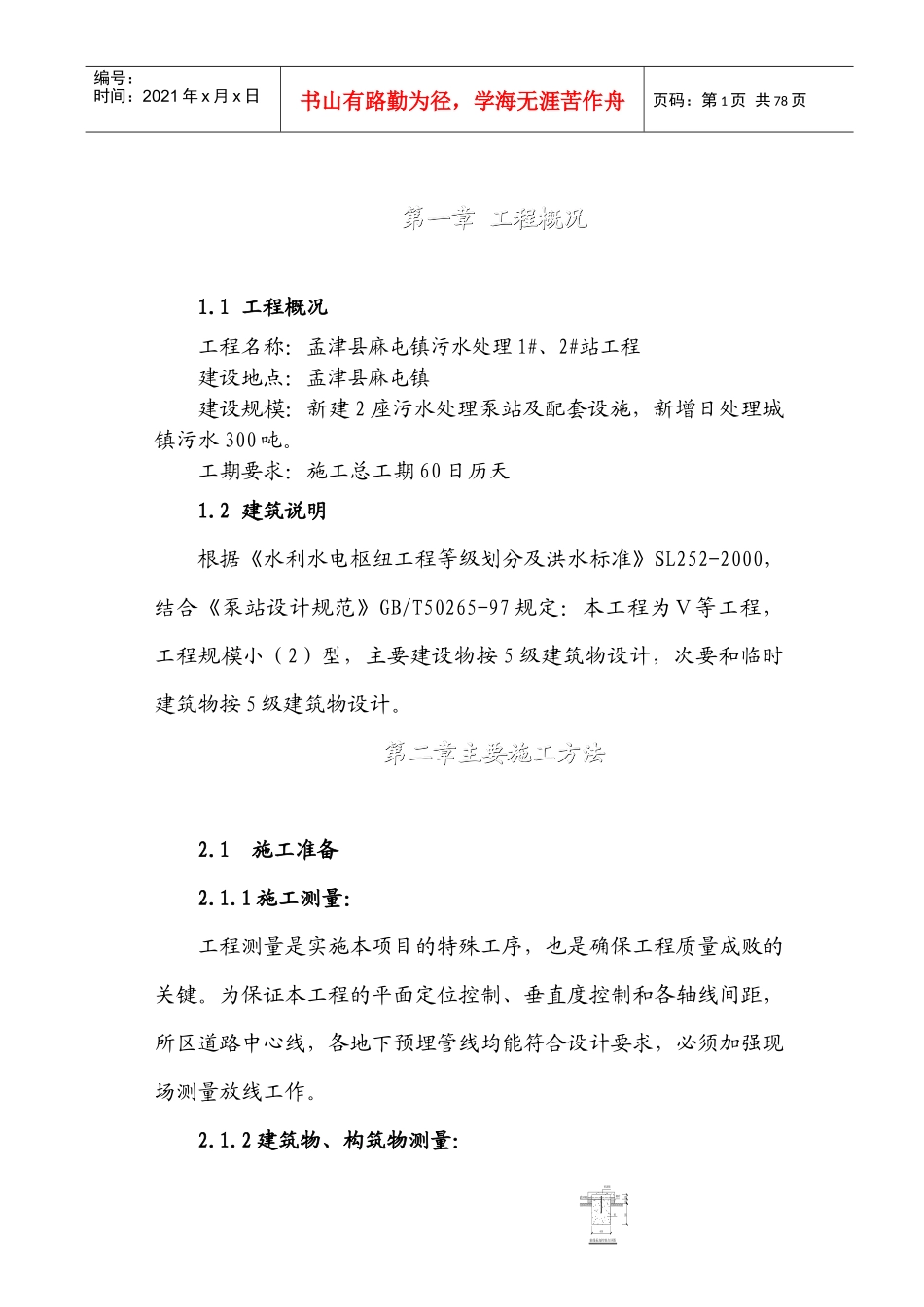

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页第一章工程概况第一章工程概况1.1工程概况工程名称：孟津县麻屯镇污水处理1#、2#站工程建设地点：孟津县麻屯镇建设规模：新建2座污水处理泵站及配套设施，新增日处理城镇污水300吨。工期要求：施工总工期60日历天1.2建筑说明根据《水利水电枢纽工程等级划分及洪水标准》SL252-2000，结合《泵站设计规范》GB/T50265-97规定：本工程为Ⅴ等工程，工程规模小（2）型，主要建设物按5级建筑物设计，次要和临时建筑物按5级建筑物设计。第二章主要施工方法第二章主要施工方法2.1施工准备2.1.1施工测量：工程测量是实施本项目的特殊工序，也是确保工程质量成败的关键。为保证本工程的平面定位控制、垂直度控制和各轴线间距，所区道路中心线，各地下预埋管线均能符合设计要求，必须加强现场测量放线工作。2.1.2建筑物、构筑物测量：轴线标高控制点详图20钢筋600砼砌砖砼盖板500100100第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页1、平面轴线控制：a、控制方格网建立：本标段场地开阔，建筑物、构筑物布局分散；为保证轴线、标高测量的准确性，整个场地建立控制方格网，根据建设单位提供的座标点和设计总平面图，确定主、辅控制线，按每隔100米建立一个控制桩，形成方格网标桩，标桩用C20砼加以保护，用以控制站区轴线、标高。b、根据主控轴线网，找出各建筑物、构筑物与邻近方格网的关系，以控制各细部轴线。2、水准点设置：按设计图纸的要求，复核现场已有的高程标志，设置每个建筑物、构筑物测量高程控制桩（不受挖土及降低地下水位的影响），原则上每个建筑物和构筑物设置1～2个控制桩，但每个施工区域内需保留一个永久高程控制桩，以便地下管线沟槽开挖时使用。整个标段内应设置三个永久高程控制桩（工作基点），便于如有一个被破坏后复核或补足三个。2.1.3各施工过程的施工顺序及各施工阶段测量1、基础施工测量（1）、放灰线：根据设计图和施工方案中确定的工作面和放坡尺寸，先绘制平面图，标清灰线和轴线关系。用经纬仪控制，采用钢卷尺、弦线测量，根据放坡比例撒出挖土灰线。（2）、挖土、垫层标高：根据基准点，用水准仪向基坑下引第3页共78页第2页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共78页测，当挖土距基础底200mm左右时，钉出坑下水平小木桩，距基底100mm时，可在龙门桩上拉线测水平。最后修土阶段，再钉小竹桩，距离基底100mm，必须用水准仪控制挖土、垫层的标高。（3）、基础轴线：根据定位点，用经纬仪将主控轴线投测到垫层上，建立平面轴线控制网，从而在垫层上弹出轴线位置线。（4）、基础墙体轴线、标高：基础短柱浇好后，在柱表面标上轴线作为墙体轴线依据，同时弹出水平标高，作为砌墙轴线和标高的依据。2、主体施工测量（1）、轴线控制：本工程由于高度在20m以内，考虑采用外控法。基础施工后，将主控轴线投测到建筑物四角柱外侧面或四角外墙侧面上，作为主体砌体控制轴线。上部主体施工时，将经纬仪架设在控制轴线龙门桩上，对准底层柱或外侧面控制轴线，向上投测，逐层传递。（2）、标高引测：一层柱施工结束，将±0.00基准点引测到某一角或边柱上，作好红漆标记，作为标高控制的基准点，每层均在基准点上拉长钢卷尺，确定标高，然后同一水平标高采用水准仪照测。3、测量标识（1）、平面控制桩（龙门桩）采用素砼固定钢管的方法，控制轴线用钢锯锯印，红漆三角标志，箭头方面表示拉尺方向。第4页共78页第3页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共78页（2）、工程水准点采用埋置并加盖砼板的方法，板面注明标高，或在相邻的相对稳定的建筑物上做好红漆标识，并注明标高。4、沉降观测沉降观测按设计及《工程测量规范》GB50026-93进行布置，沉降观测之水准基点不少于两个，按图纸要求，并按三等水准测量的标准施测。沉降观测的周期，以增加单位荷载及稳定性决定，观测做到三同，即：同一观测人员、同一观测仪器、同一观测路线。每次观测均作好原始...
